INS-801E 是一款非網管型 5 埠 10/100 RJ45 工業交換器，適用於基礎設備之間的連接，具備進階功能。該交換器在所有連接埠上提供自動協商功能，能輕鬆聚合設備，適用於工業乙太網應用。交換器內建流量優化功能，確保穩定性能，並通過傳輸 VLAN 封包而不進行修改，防止封包遺失。此外，該交換器還針對 Ethernet/IP、PROFINET 和 GOOSE 封包提供工業級 QoS 資料優先權處理。
此交換器採用工業級元件製造，並配有 IP30 外殼，能有效保護設備免受工具和其他危險物的損害。設計能夠抵抗振動、衝擊、掉落、干擾，並適應 -40℃~75℃（-40°F167°F）的工作溫度，非常適合極端工業環境。
抵禦不可預測及嚴苛環境
此設備設計可承受靜電放電、電湧、過電壓、過電流、高振動及反向極性等意外情況下的損害，適合在工業事故中使用。
簡便安裝與緊湊尺寸
所有連接埠均支援 Auto MDI/MDI-X 功能，使其能夠輕鬆連接至其他交換器和集線器，簡化安裝過程。
廣播風暴控制
監控傳入廣播封包速率的流量風暴等級，並在一段時間內進行限制，防止不必要的流量影響，保障設備性能。.
使用 iQoS 優化工業數據優先級
在現代工廠自動化中，隨著數據流量的增大，根據工業通訊協議優先處理數據流至關重要。定揚 引入 iQoS（工業級服務品質），優化您的工業類型數據封包，包括 EIP（EtherNet/IP）、PROFINET 和 GOOSE（通用面向對象變電站事件），無論設備供應商和類型，皆可在具時效性要求的應用中實現實時數據傳輸。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
5 x 10/100BASE-TX (RJ45)

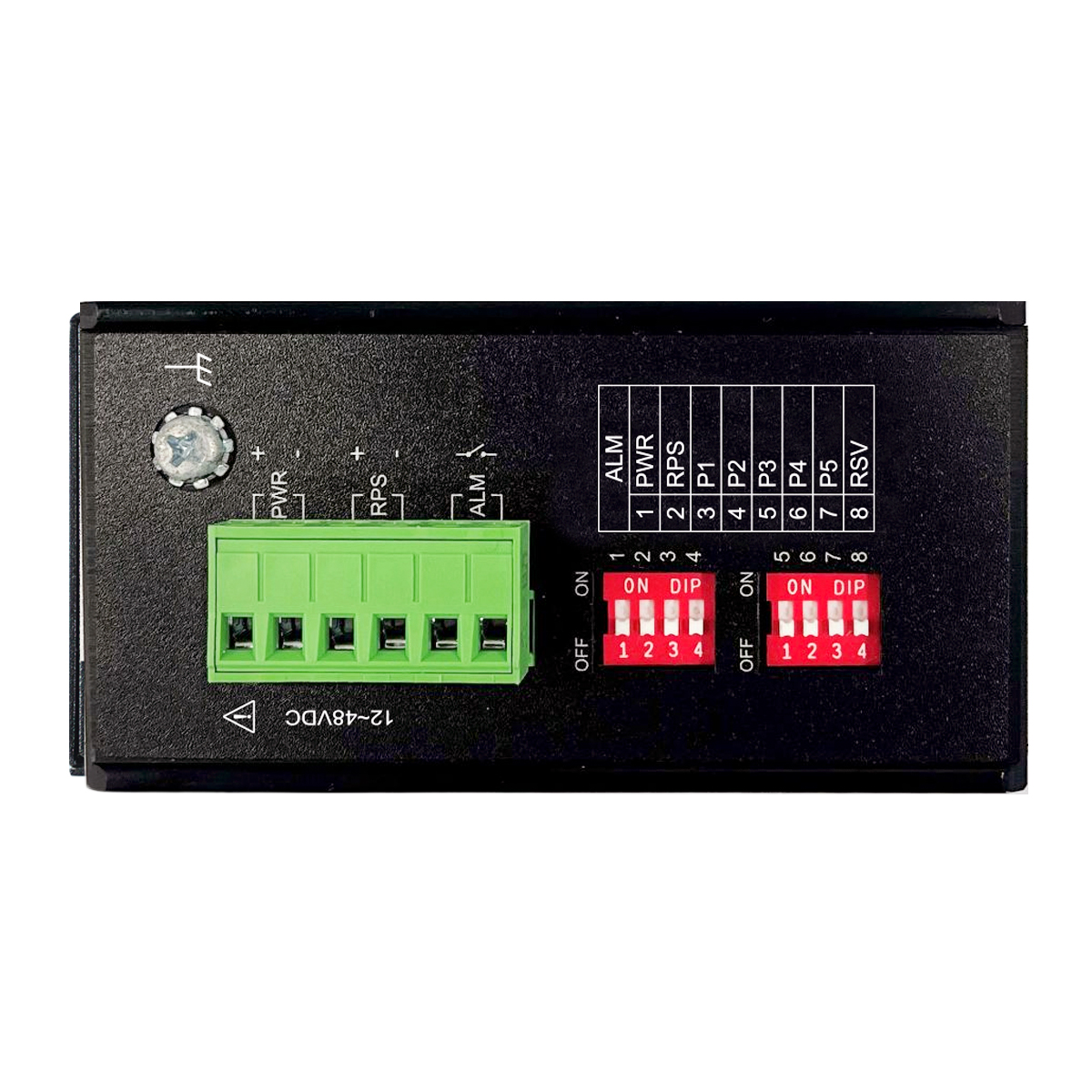

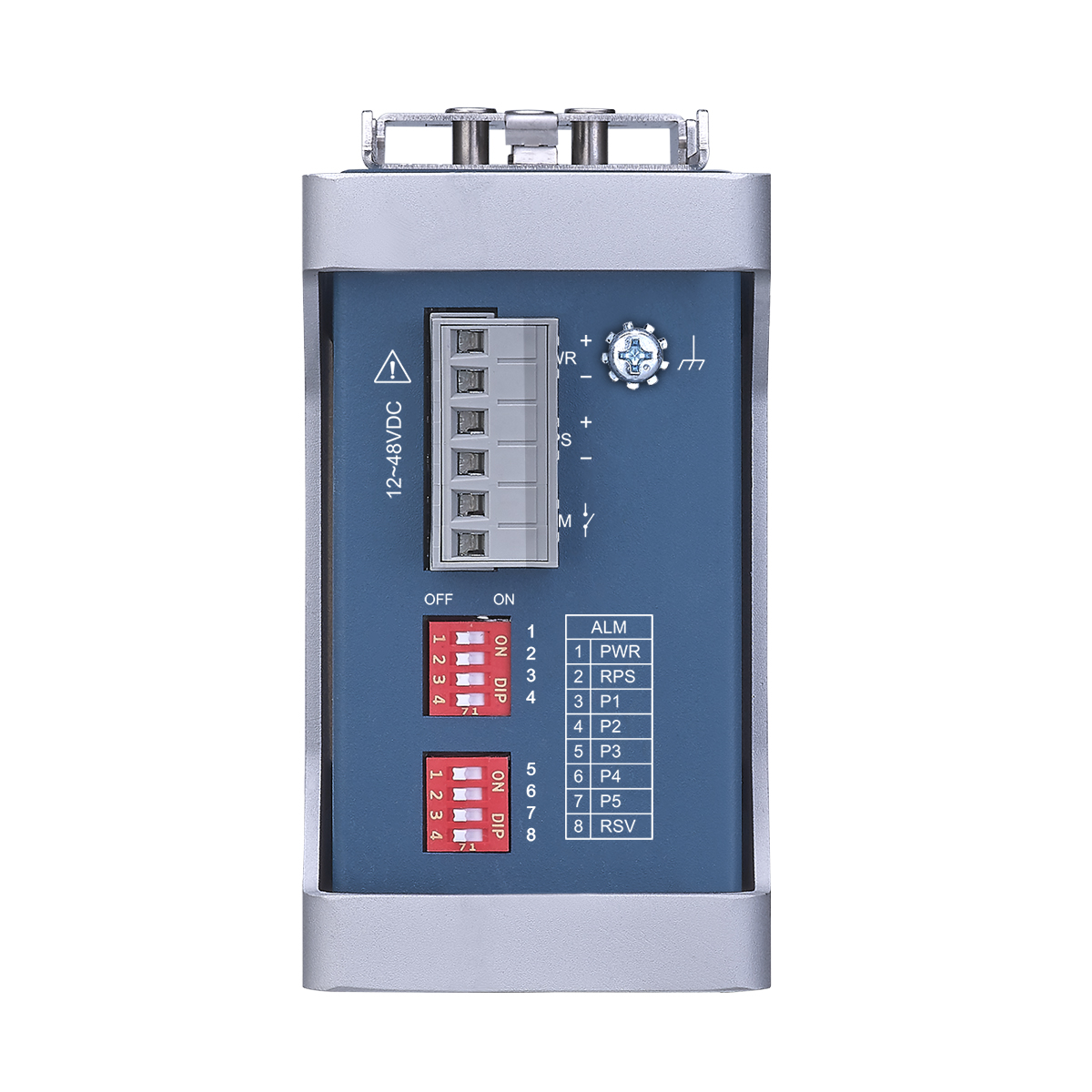

DIP Switch
PWR, RPS, P1 ~ P5
LED Panel
PWR, RPS, ALM, 100, LNK/ACT
Power
Input Voltage
Primary inputs 12~48VDC
Redundant inputs 12~48VDC
Connector
Terminal block
Max Power Consumption
2.05W (Max)
Alarm Relay
One relay output, 1 A @ 24V DC
Reverse Polarity Protection
Present
Over Load Protection
Present
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)

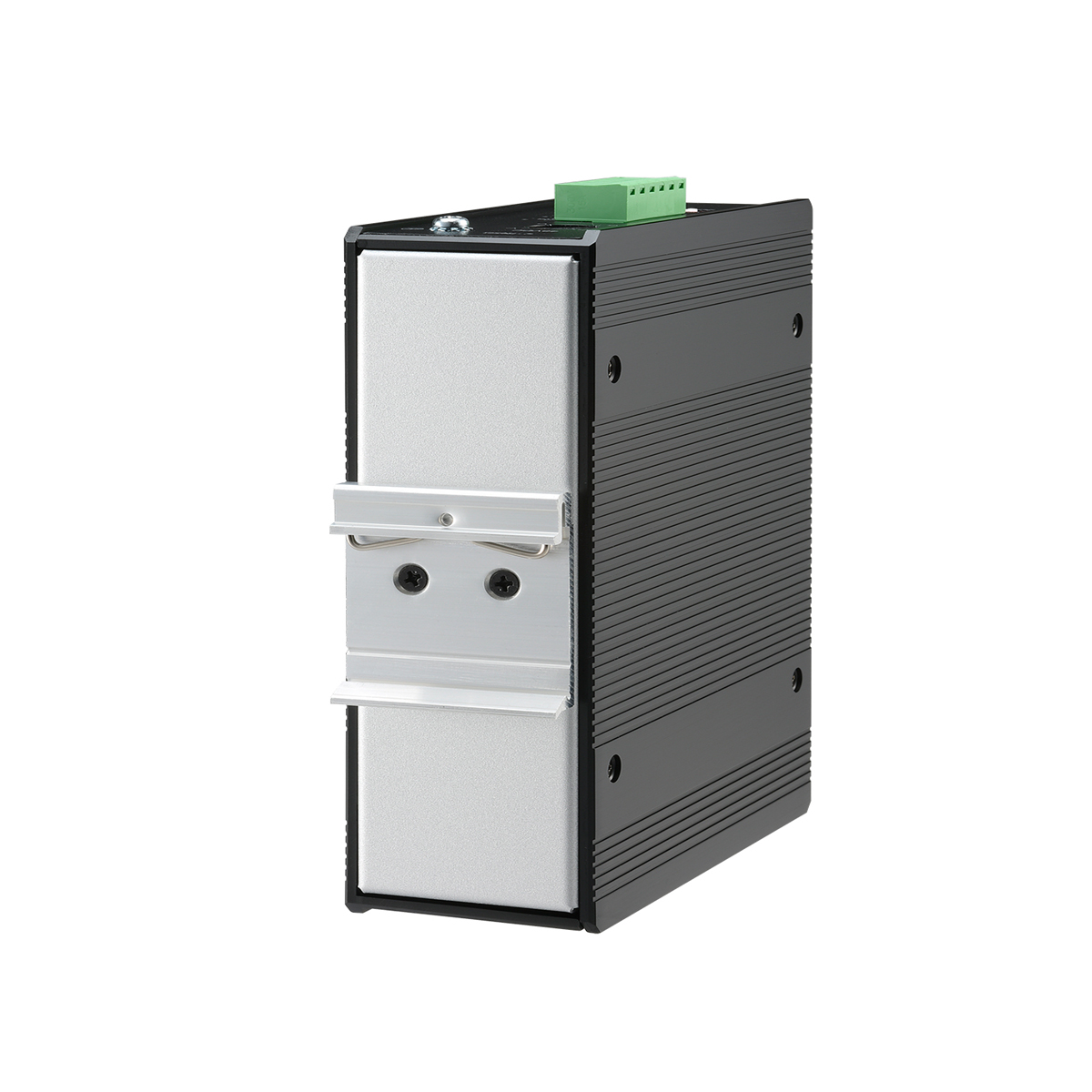

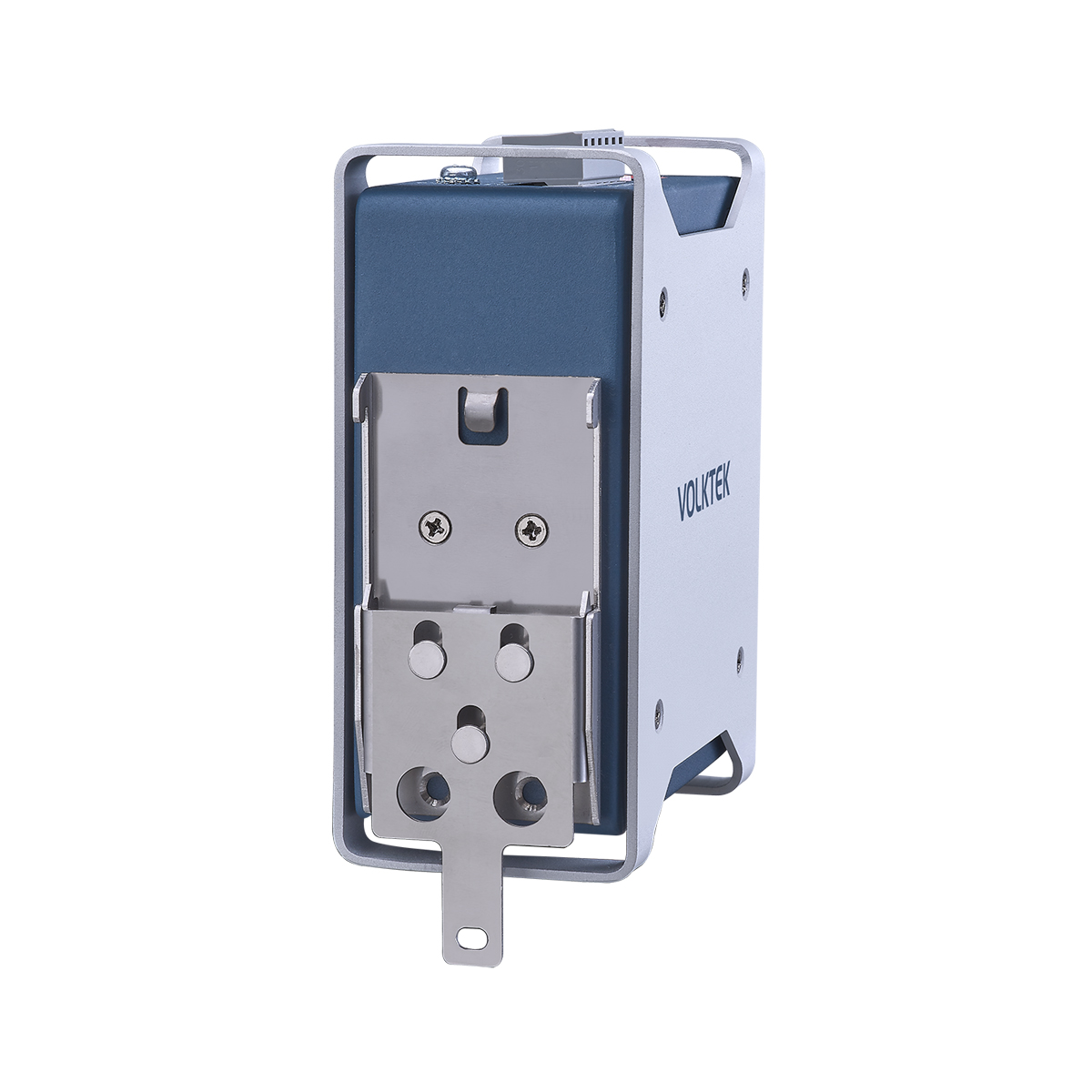

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
459.1g
Dimension (WxHxD)
49.6x121.4x100mm (1.95x4.78x3.9inch)
Ordering Information
| Model | Description |
|---|---|
| INS-801E | Premium Unmanaged 5 x 10/100 RJ45 Industrial Switch |
*Specifications subject to change without prior notice.
