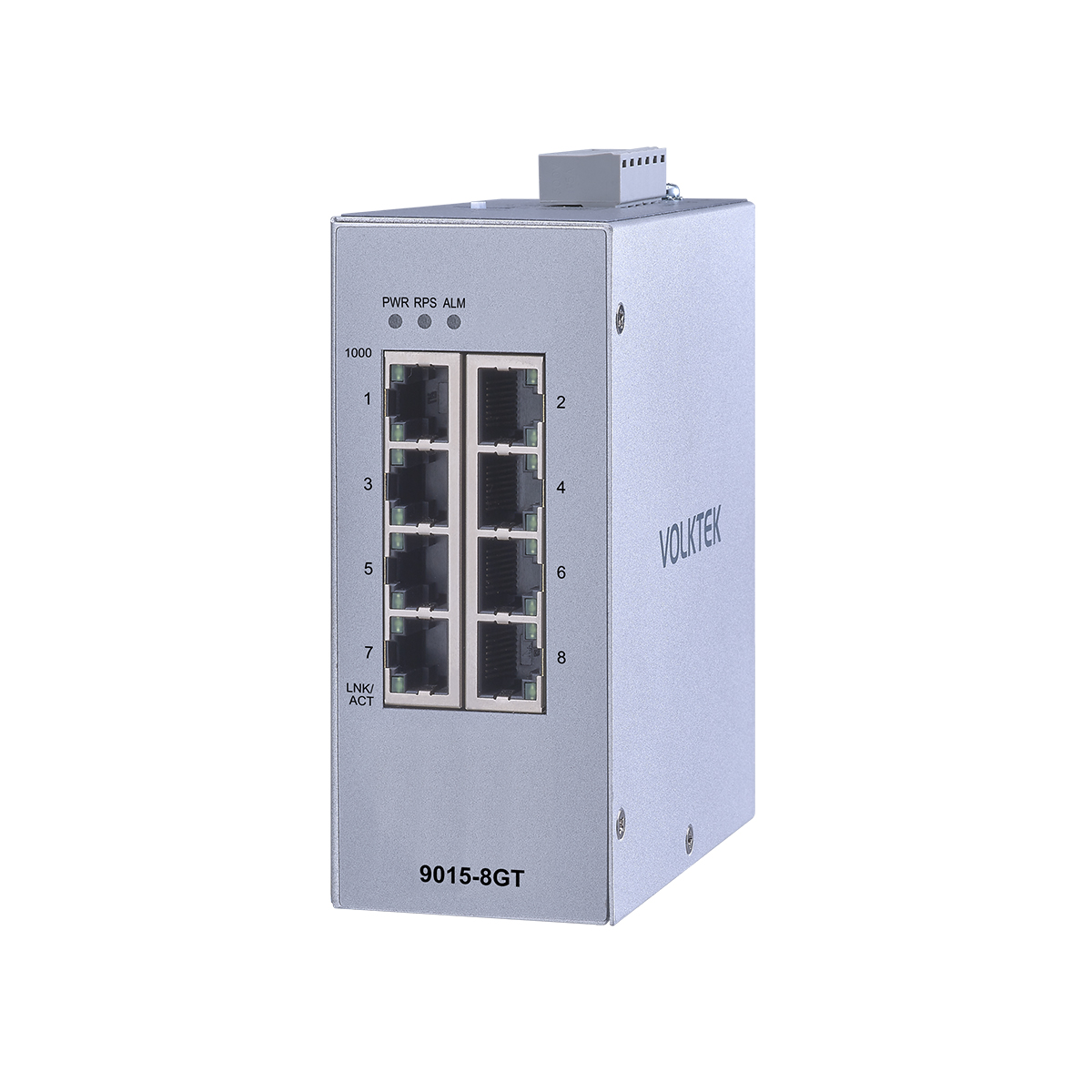

Woodpecker 9015-8GT-I 是一款高效能的 8 埠 10/100/1000 RJ45 網管型工業交換器，專為自動化設置中的控制器和設備間的通訊而設計。它適用於多軸機器人及其周邊設備，如 PLC、HMI 和傳統設備。交換器提供所有埠的自動協商功能和 Modbus TCP，以便在工業乙太網應用中輕鬆聚合設備。該交換器通過 Storm、Flow Control 和 QoS 來優化流量，優先處理工業數據包，防止在通訊過程中數據丟失，並提供穩定的傳輸。它擁有拓撲圖以可視化網路，並符合網路安全標準，以保護網絡免受漏洞的威脅。
此交換器採用工業級元件製造，並封裝在具有高熱導率的 IP30 外殼中，保護設備免受工具和危險的損害。它設計能夠承受振動、沖擊、掉落、干擾，以及 -40℃~75℃ (-40°F~167°F) 的溫度，適用於極端工業應用。為確保可靠性，該交換器配備了冗餘電源供應和終端塊上的警報繼電器接點，以確保不中斷運行並在電源故障時發出警報。
適應工業環境
此設備經過測試和認證，能夠在苛刻條件下安全使用，設計能夠承受電磁干擾、靜電放電、電源浪湧、過電壓、過電流以及逆向極性等意外情況。其操作溫度範圍為 -40°C 至 75°C。
安全遠程管理控制
此乙太網交換器提供如 SSH、HTTPs、SNMPv3、802.1X、TACACS+ 等安全功能，允許用戶在受保護的情況下管理交換器，保護網絡免受惡意攻擊。
網路監控工具
為了監控網路並保持操作順利，工具如 Cable Test、Multicast Address 和 MAC Flapping 可幫助用戶識別可能影響工業過程的問題。
冗餘電源供應

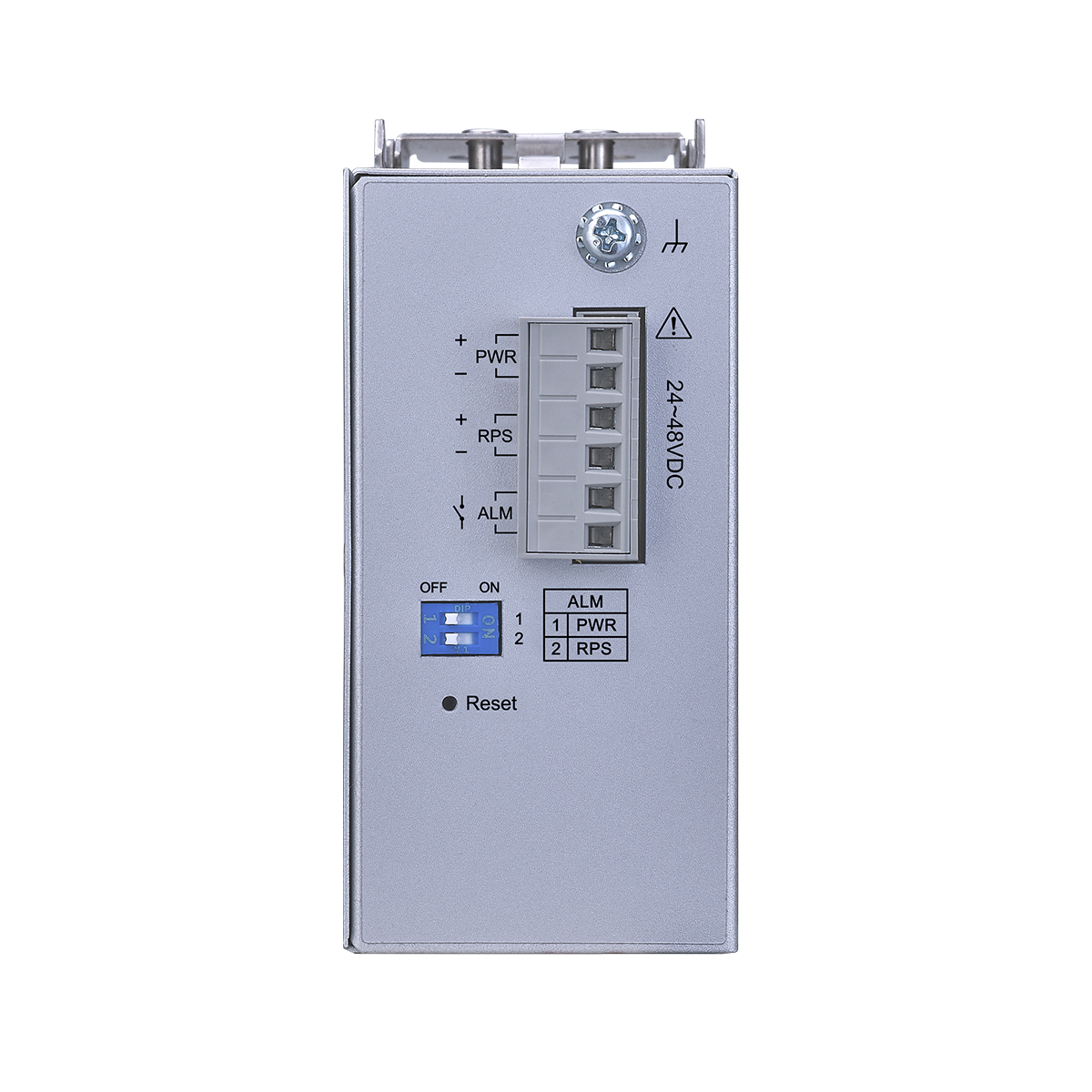

為了保證電力持續供應，該交換器設計為可同時連接到兩個電源和一個警報通過標準工業終端塊。如果一個電源停止工作，交換器將轉而使用另一個電源供電，並且警報會響起以通知技術人員。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication

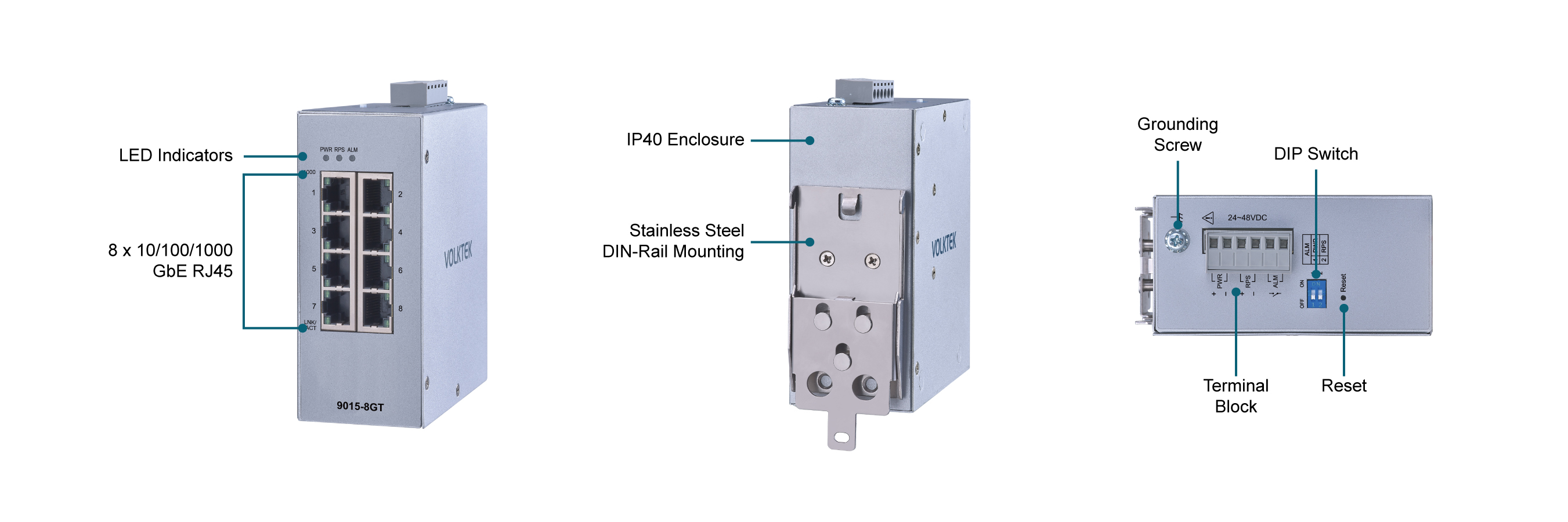

Interface
Ports
8x10/100/1000Base-T
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：24~48V DC Redundant inputs：24~48V DC
Connection
Teminal Block
Power Consumption
9015-8GT-I: Max. 10W, 24V DC @ 0.35A
9015-8GT2GS-I: Max. 11W, 24V DC @ 0.4A
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Mechanical and Environment
Housing
Metal (IP30 Protection)

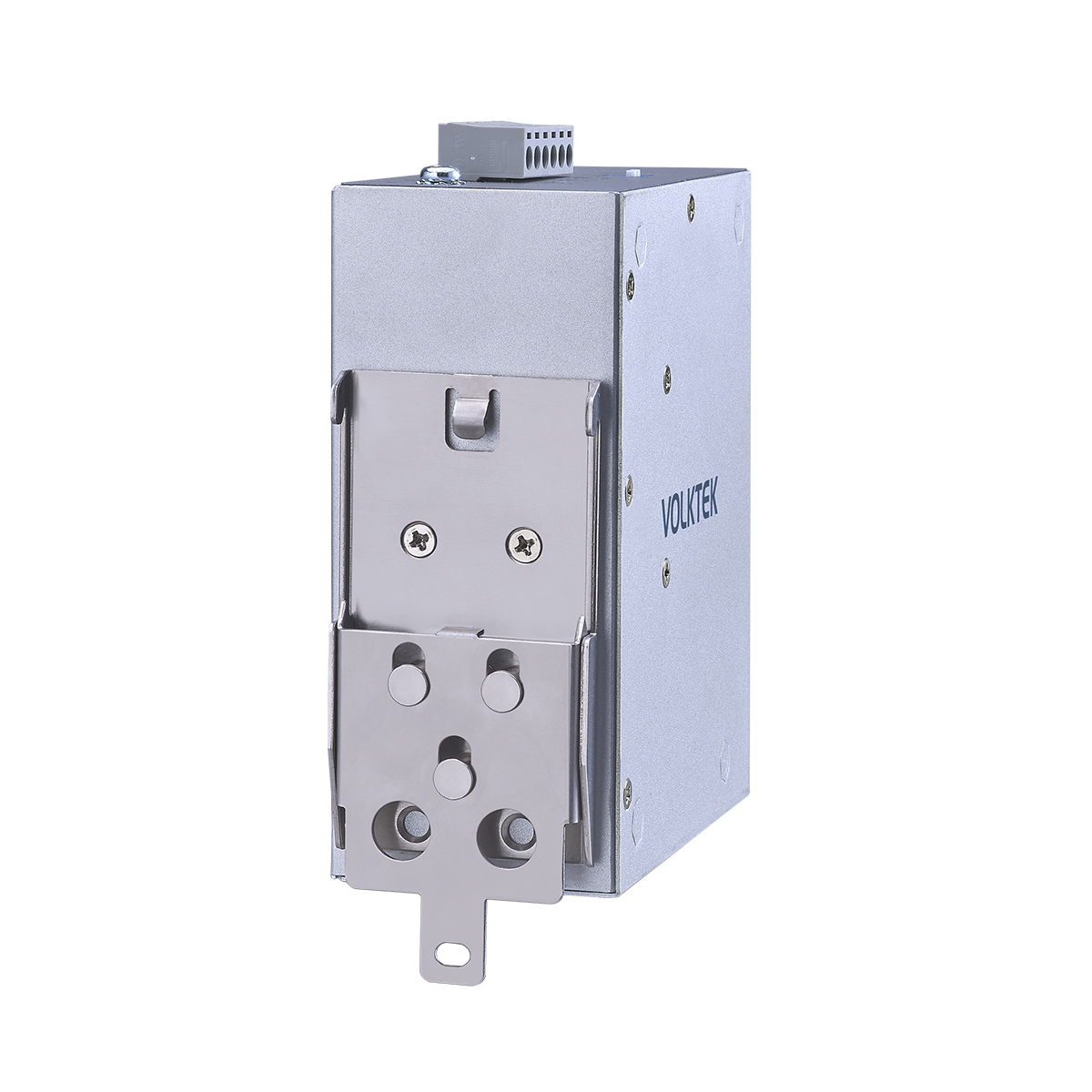

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Dimension (WxHxD)
50 x119.2 x 99.9mm (1.97 x 4.69 x 3.93in)
Weight
550g (1.2lb)
Ordering Information
| Model | Description |
|---|---|
| Woodpecker 9015-8GT-I | Managed 8 x 10/100/1000 RJ45 Switch |
*Specifications subject to change without prior notice.
