IEN-8648A-EIP 是一款高性能的 8 埠 10/100/1000 RJ45和 4 埠 GbE SFP 的管理型工業交換器，設計用於自動化環境中使用 Ethernet/IP 協議進行控制器和設備之間的通信。SFP 連接埠提供長距離、無噪音的光纖傳輸，適應快速以太網和千兆以太網速度。它可與 PLC、HMI 以及舊有設備等工業設備配合使用。
該交換器具備多種內建的流量優化和網路性能功能，以優先處理重要數據包、防止通信過程中數據丟失並穩定傳輸。它與第三方設備兼容，並可透過拓撲圖輕鬆識別。此設備符合網絡安全標準，以保護網絡免受漏洞影響，保障您的資產。
該交換器使用工業級元件並封裝在具有高熱導率的 IP30 外殼中，以保護設備免受工具和危險的影響。此設備使用 Ethernet/IP 數據包與其他設備通信，符合工業要求。設計能夠承受振動、衝擊、掉落、干擾以及-40℃~75℃（-40°F~167°F）的溫度範圍，適合極端工業應用。為確保可靠性，冗餘電源供應和終端區塊上的警報繼電器聯絡點確保了不間斷運行，並在電源故障時發出警報。
強固的電氣和電磁保護
設計以抵抗 EMI（電磁干擾）、ESD（靜電放電）、電力突波、過電壓、過電流以及反向極性。
基於埠和 IEEE 802.1Q VLAN
支持 GARP（通用屬性註冊協議）和 GVRP（通用 VLAN 註冊協議），可將大型網路劃分為更小的部分和獨立的廣播域。
韌體自動備份
將韌體自動備份至次級記憶體，並在主記憶體丟失的情況下從次級記憶體啟用。
冗餘電源系統
同時由兩個不同的電源供電，例如 SDR-480P-48 電源和 IRA-120/IRA-160 DIN 對 Rail 安裝的 AC 到 DC 電源供應器，並配有電源故障警報。
高效的流量優先級分配
有效的 QoS 機制，用於優先分配、專用流量的傳輸到特定應用程序，以及為關鍵任務通信分配適當的帶寬。
冗餘環形鏈路以實現快速恢復
Xpress Ring 用於快速檢測和在毫秒內恢復鏈路故障，並支持 ERPS（乙太網環形保護切換）、雙主機、LACP（鏈路聚合控制協議）和 RSTP（快速生成樹協議）以確保連續和穩定的運作。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP

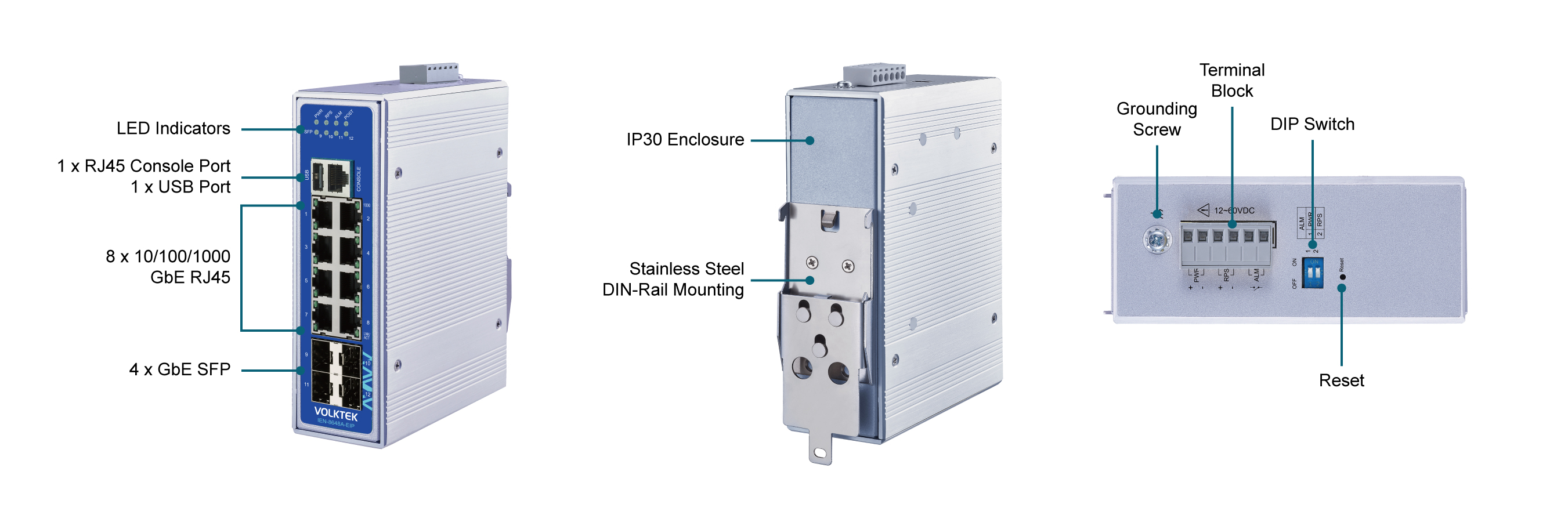

Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, SFP, 1000, LNK/ACT

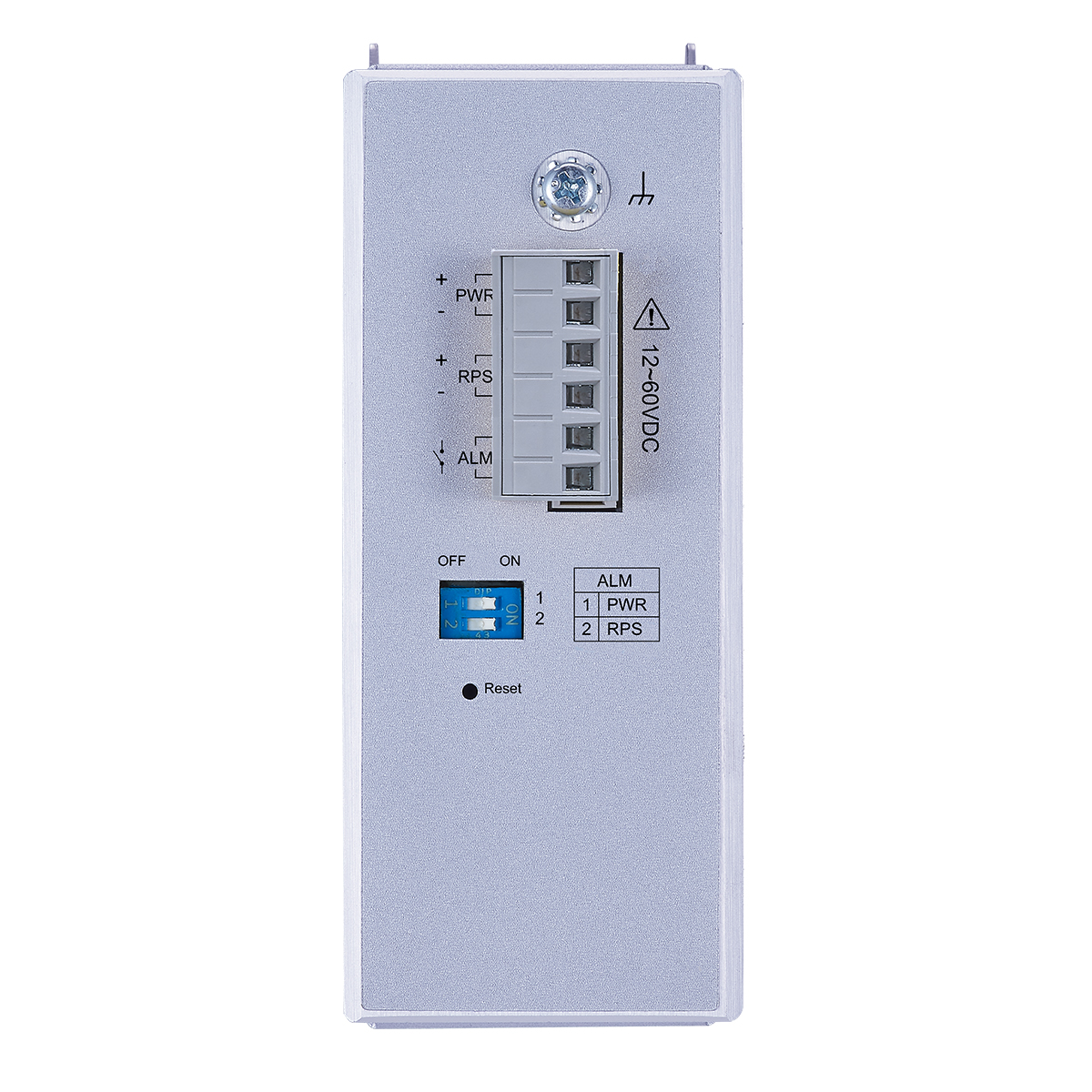

Power
Input Voltage
Primary inputs：12~60VDC
Redundant inputs：12~60VDC
Connection
Teminal Block
Power Consumption
System：18W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

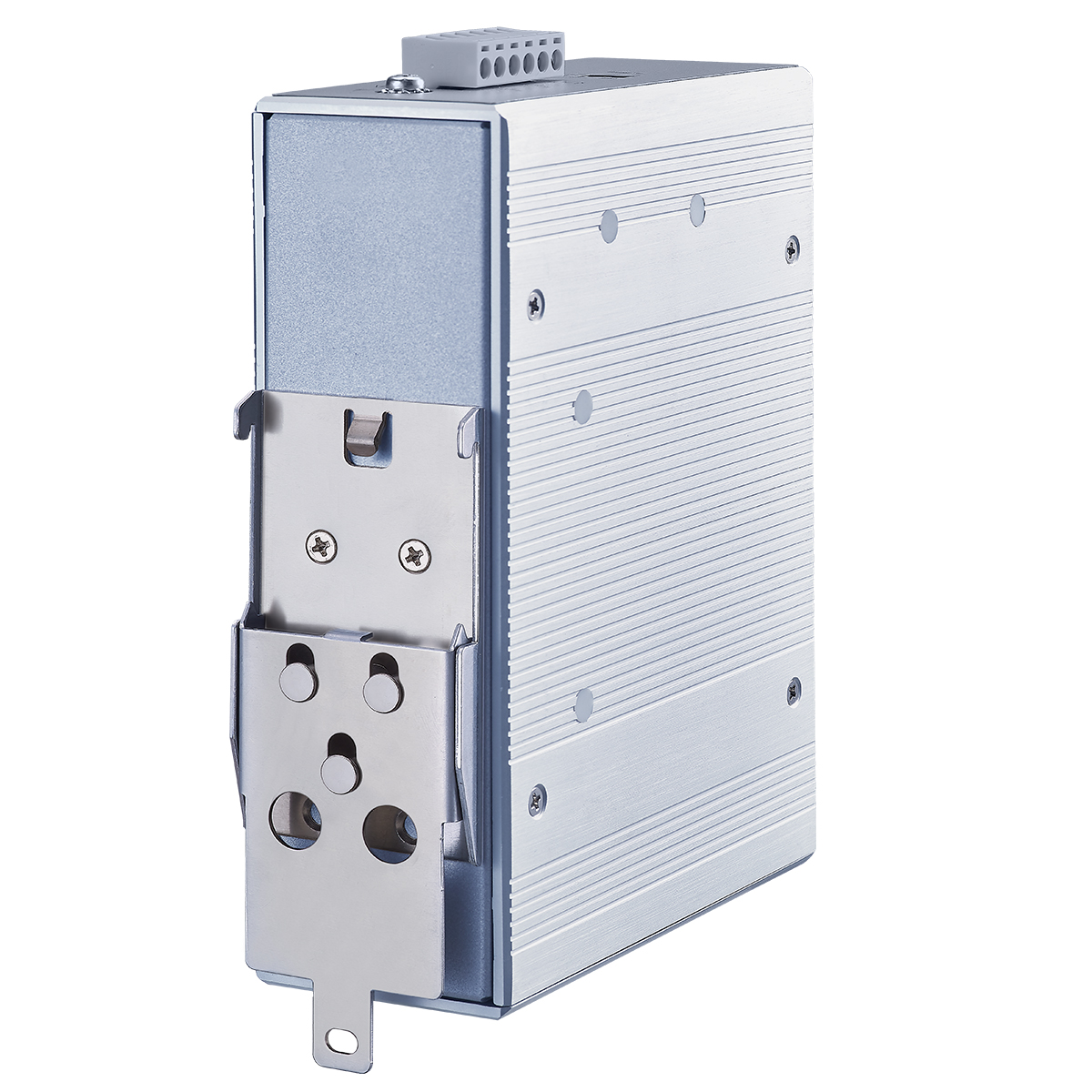

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
955 g (2.1 lb)

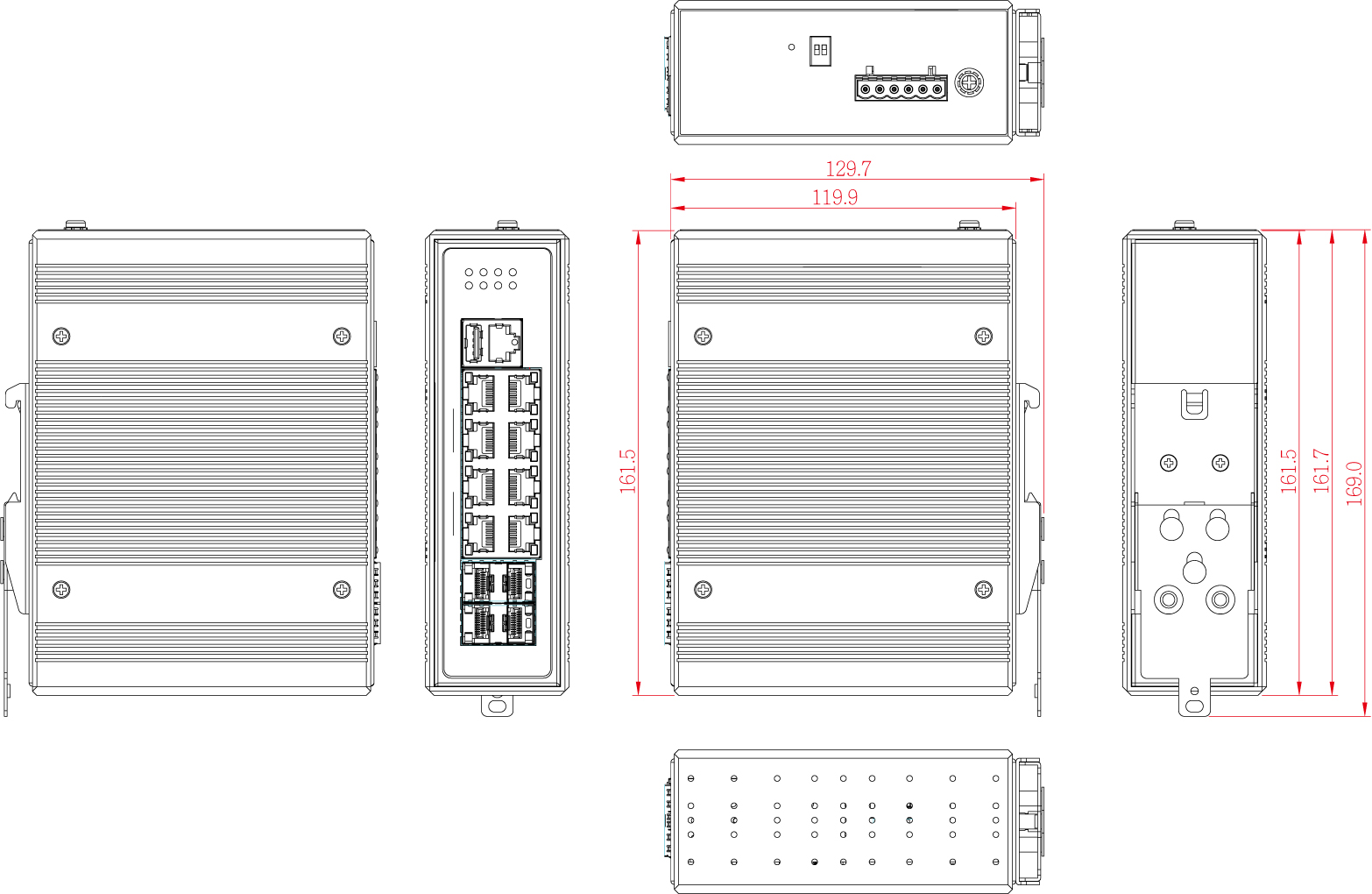

Dimension (WxHxD)
50 x 165 x 122.2 mm (1.97 x 6.50 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8648A-EIP | Managed 8 x 10/100/1000 RJ45 & 4 x GbE SFP Switch, EtherNet/IP Approval, -40°C~75°C (-40°F~167°F) |
*Specifications subject to change without prior notice.
