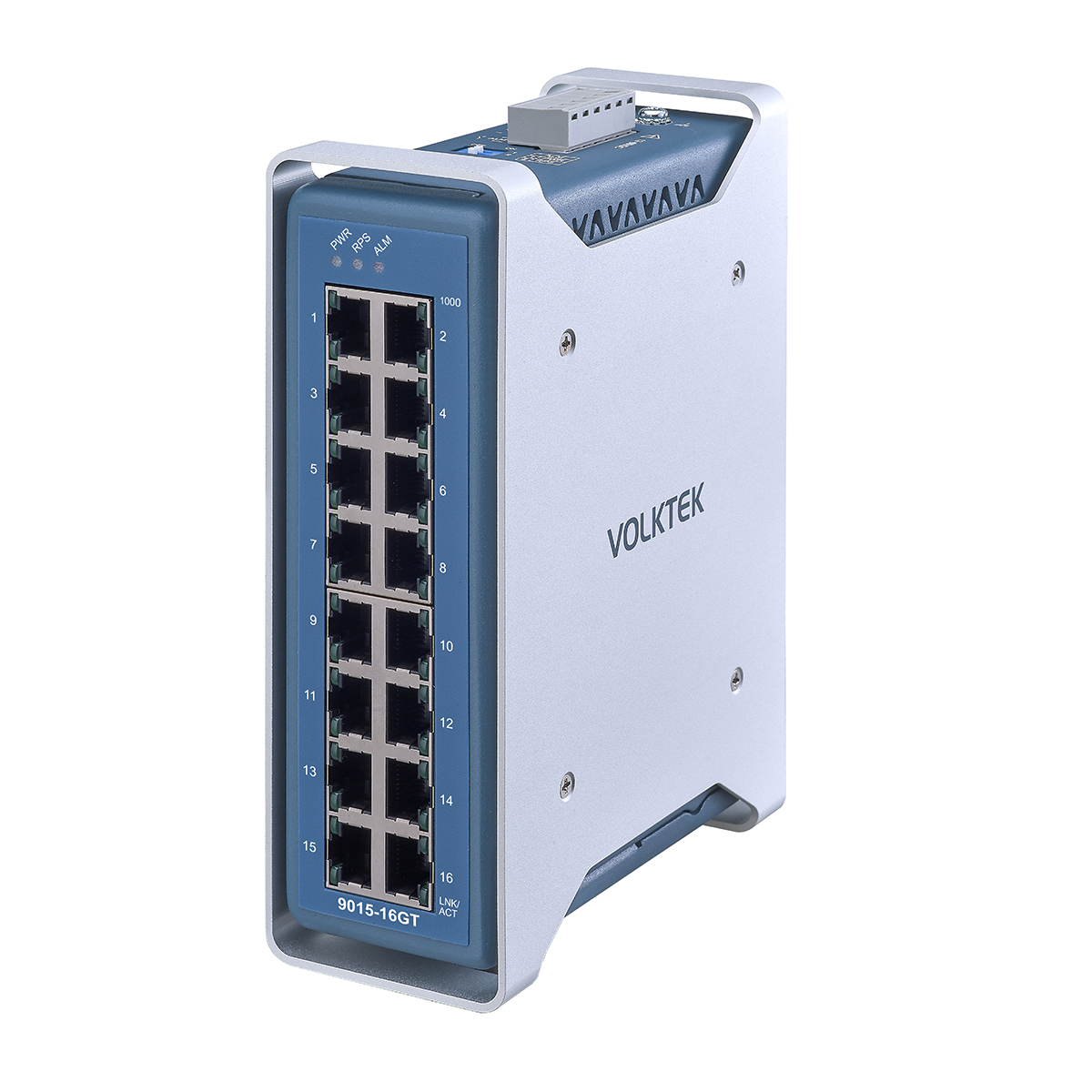

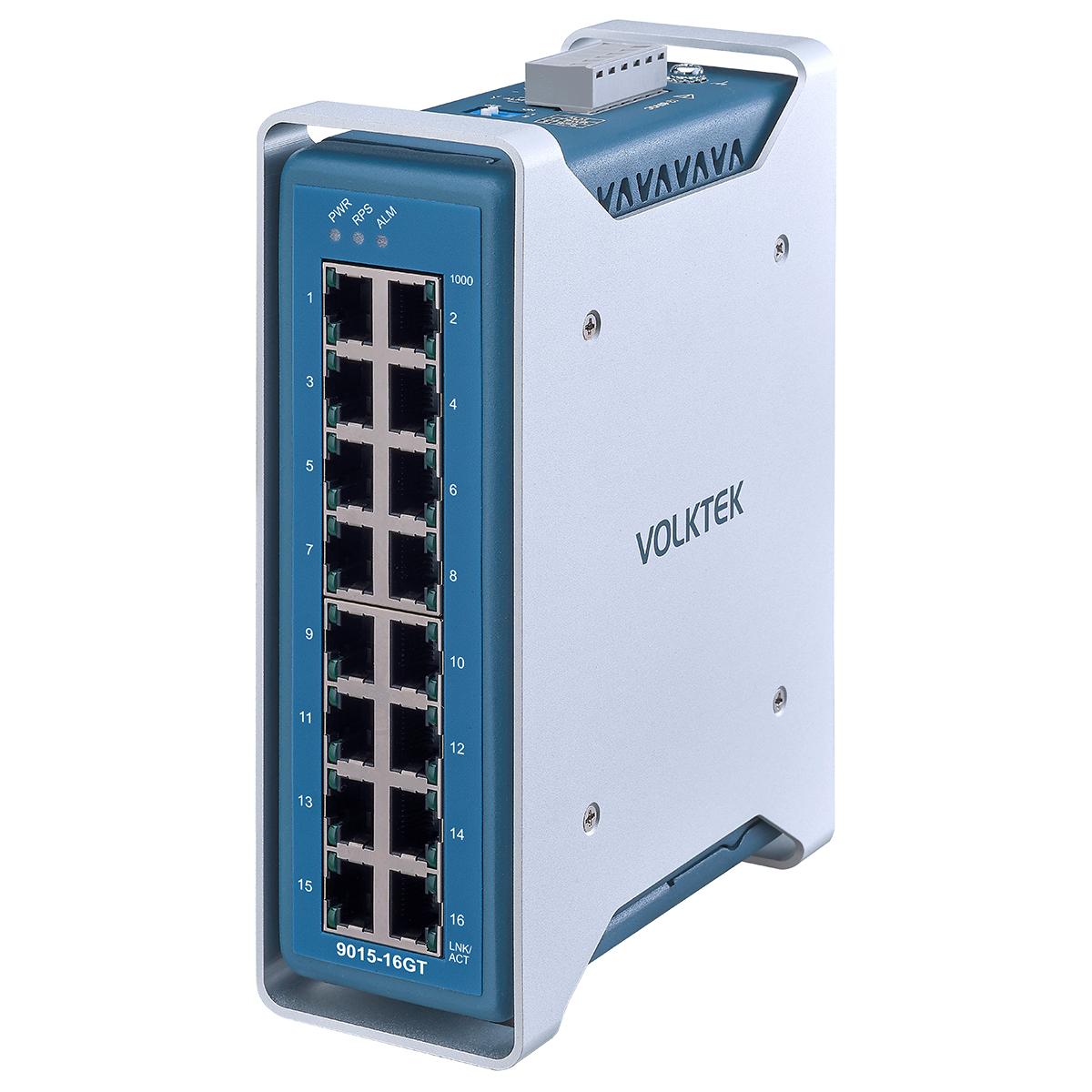

Woodpecker 9015-16GT-I 是一款高性能的 16 埠 10/100/1000 RJ45 網管工業交換器，設計用於自動化設置中的控制器與設備之間的通信。適用於多軸機器人及其周邊設備，如 PLC、HMI 或舊版設備。此交換器提供所有連接埠的自動協商功能和 Modbus TCP，以便在工業乙太網應用中輕鬆聚合設備。交換器優化流量並優先處理工業數據包，防止通信過程中的數據丟失，並提供穩定的傳輸。它具有拓撲圖來可視化網路，並符合網路安全標準以保護網絡免受漏洞威脅。這款交換器由工業級元件製成，封裝在 IP30 外殼中，具備高熱導性，保護設備免受工具和危害。設計能夠承受振動、衝擊、掉落、干擾，以及從 -40℃ 到 75℃ (-40°F 到 167°F) 的溫度，適用於極端工業應用。為確保可靠性，冗餘電源供應和端子塊上的警報繼電器接點確保了不間斷運行，並在電源故障時發出警報。
抵抗工業環境
此設備經過測試和認證，可在要求苛刻的條件下安全使用，設計能夠承受電磁干擾、靜電放電、電源浪湧、過電壓、過電流和反向極性等事故情況。它的運行溫度範圍從 -40°C 到 75°C。
震盪 (IEC 60068-2-27) | 自由落體 (IEC 60068-2-32) | 振動 (IEC 60068-2-6)
安全的遠程管理控制
此乙太網交換器提供安全功能，如 SSH、HTTPs、SNMPv3、802.1X 和 TACACS+，使用戶能夠以保護方式操作交換器，確保網路免受惡意攻擊。
網路監控工具
為了監控網路並保持操作順暢，工具如 Cable Test、Multicast Address 和 MAC Flapping 可幫助用戶識別可能影響工業過程的問題。
冗餘電源供應
為了保證電力持續供應，該交換器設計為可同時連接兩個電源和一個標準工業端子塊上的警報。如果一個電源停止工作，交換器將自動切換到另一個電源，並發出警報通知技術人員。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 802.1ad
QinQ

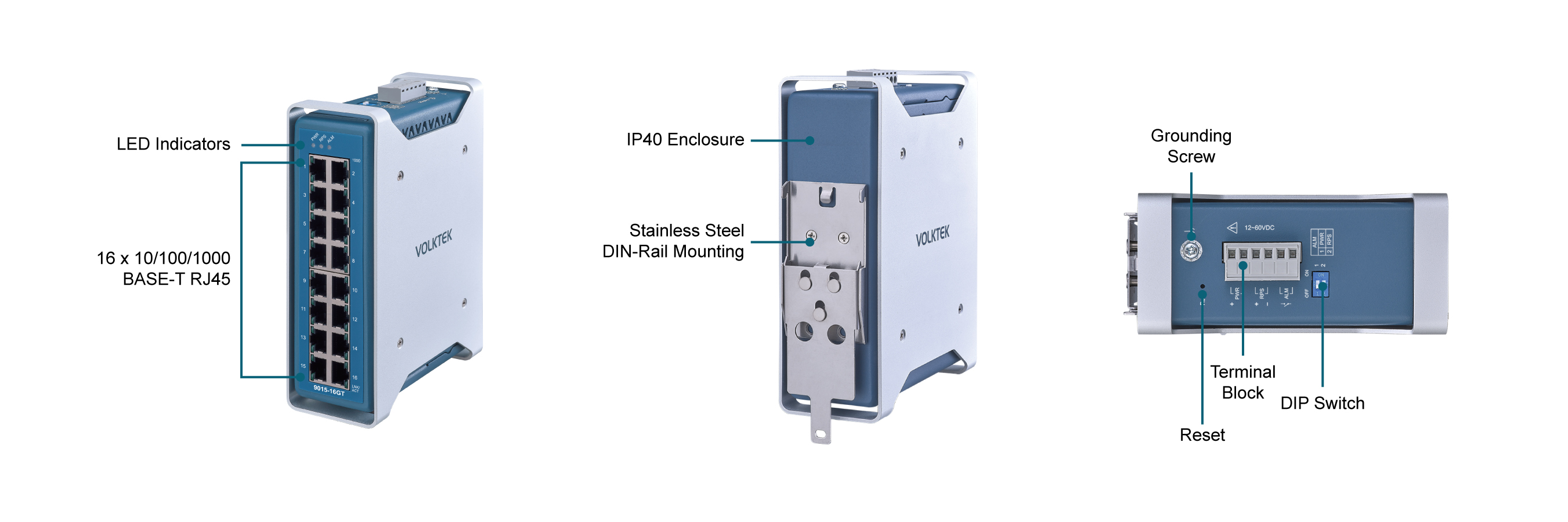

Interface
Ports
16x10/100/1000BASE-T (RJ45)

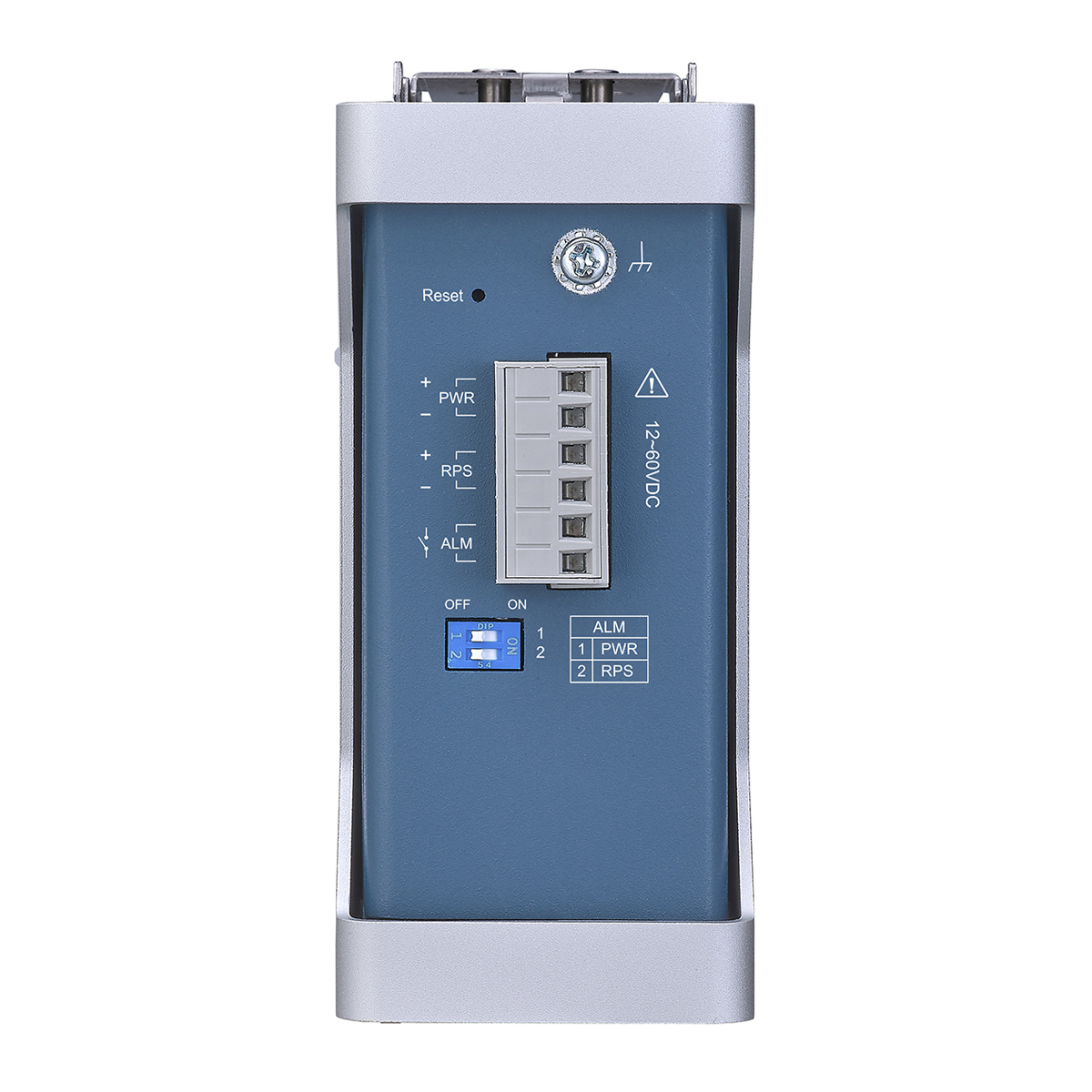

DIP Switch
Primary, Redundant Power and Drop Alarm Setting
LED Panel
PWR, RPS, ALM, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：12~60V DC
Redundant inputs：12~60V DC
Connection
Teminal Block
Power Consumption
18W (12V/1.5A)
Alarm Relay
1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

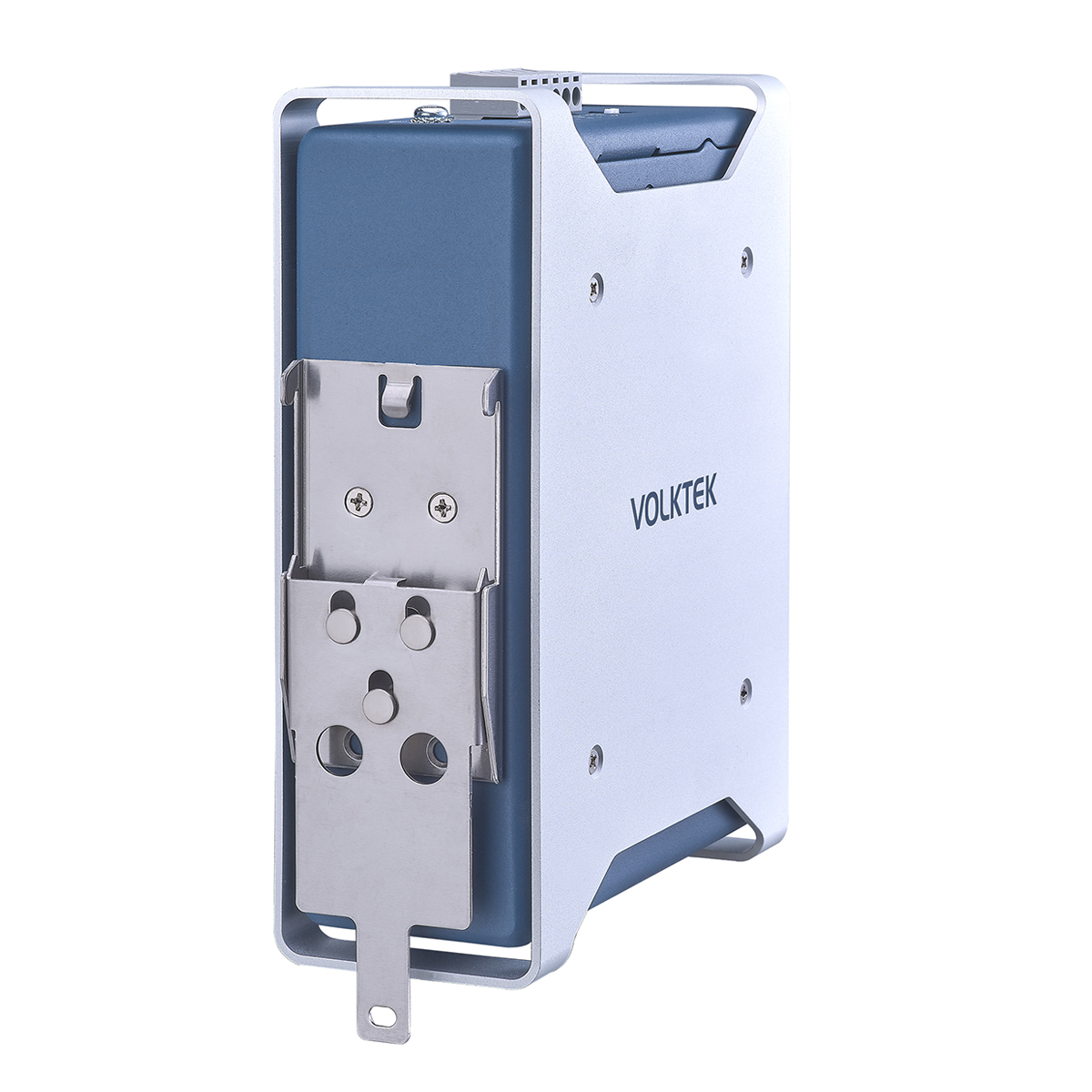

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)

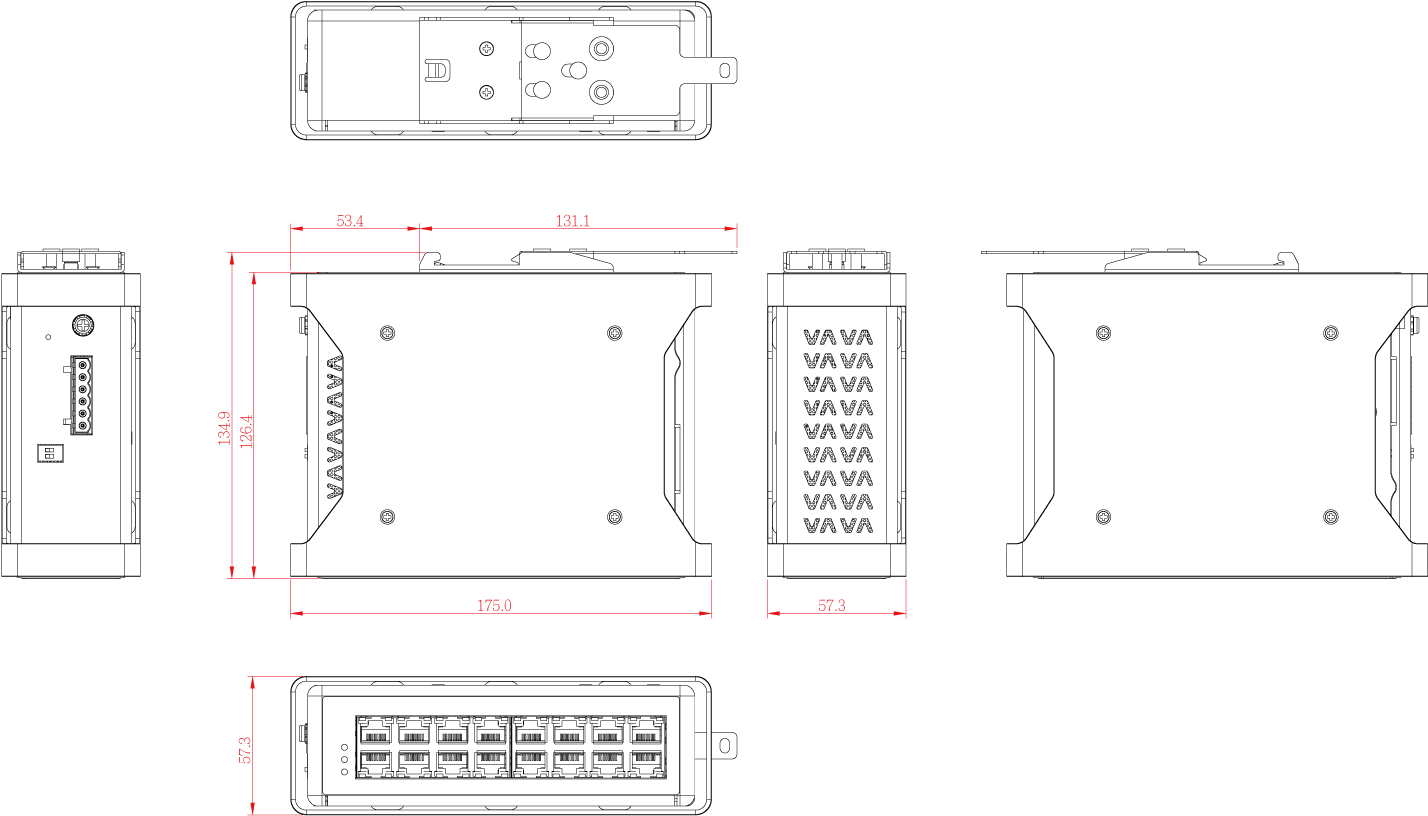

Dimension (WxHxD)
50 x 164.9 x 119.9 mm (1.97 x 6.49 x 4.72 in)
Weight
840 g (1.2 lb)
Ordering Information
| Model | Description |
|---|---|
| Woodpecker 9015-16GT-I | Managed 16 x 10/100/1000 RJ45 Industrial Switch |
*Specifications subject to change without prior notice.
