* DNV 認證的最高工作溫度等級為 (Class D) -25°C~70°C (-13°F~158°F)
* DNV 類型認證的名義電壓為 24VDC。
SEN-9648PM-24V 是一款工業級網管型交換器，擁有 8 個 10/100/1000 PoE+ 及 2 個 GbE SFP ，專為滿足海洋應用的熱要求和環境條件而設計。這款 PoE+ 交換器具有最多 8 個 PSE（電源供應設備），支持隨插即用功能，可在設備連接後立即為所有供電設備（PDs）提供電力。光纖連接埠實現了無噪音的千兆以太網傳輸，確保與其他交換器和控制中心之間的快速恢復、可靠且長距離的連接。
RJ45 類型的控制台連接埠可在網絡發生故障時進行外部網絡故障排除。USB 連接埠可用於儲存配置文件、系統日誌文件和升級固件，降低了網路停機時間和運營成本。交換器提供多種內建的流量優化和網絡性能功能，以優先處理工業應用，防止通信過程中數據丟失，並穩定傳輸。
交換器包含與第三方設備兼容的拓撲圖，以便監控網路。此設備符合網路安全標準，以保障網路免受漏洞威脅並保護您的資產。
該交換器採用工業級元件，封裝在 IP30 鋁製外殼中，具有高熱導性，以保護設備免受工具和危險的損害。寬廣的輸入電源範圍從 24V 到 57V，允許設備在多種海洋應用中運行，無需額外安裝電源插座。為確保可靠性，冗餘電源和端子塊上的報警繼電器聯絡點保證了不間斷操作，並在電力故障時發出警報。設計能夠抵抗震動、衝擊、自由落體及範圍為 -40℃ 至 75℃ (-40°F 至 167°F) 的溫度，非常適合要求苛刻的環境。
高功率預算以支持 PoE 設備
符合 PoE+ (IEEE 802.3at) 標準，該交換器為每個 PoE 連接埠提供 30W 功率，總功率預算為 240W，並支持各類型高功率消耗的 PoE 設備，實現簡單的「隨插即用」 PoE 功能。PoE+ 不僅免去安裝額外電源插座或適配器的需求，還提供先進且智能的 PoE+ 功能，讓用戶通過自動化控制來節省配置時間。
基於連接埠和 IEEE 802.1Q VLAN
GARP (通用屬性註冊協議) 和 GVRP (通用 VLAN 註冊協議) 用於將大型網路劃分為較小的部分和分隔廣播域。
工業海洋應用中的安全性和高性能
此設備已通過測試並獲得認證，可在工業和海洋應用的嚴苛條件下安全使用，能夠抵抗 EMI (電磁干擾)、ESD (靜電放電)、電源浪湧、過壓、過流和反向極性，包括以下標準：
衝擊 (IEC 60068-2-27)/ 自由落體 (IEC 60068-2-32) /振動 (IEC 60068-2-6)/ DNV-CS-0339:2016/ DNV-RU-SHIP-Pt4Ch9:2018 /IEC-60945, IACS E10 (修訂版6 2014) /LR 認證環境類別 ENV1、ENV2 和 ENV3
高效安裝
所有連接埠均支持 Auto-MDI/MDIX (中介依賴接口 / MDI 交叉)，一旦插上交換器，即可自動通信。
冗餘電源系統

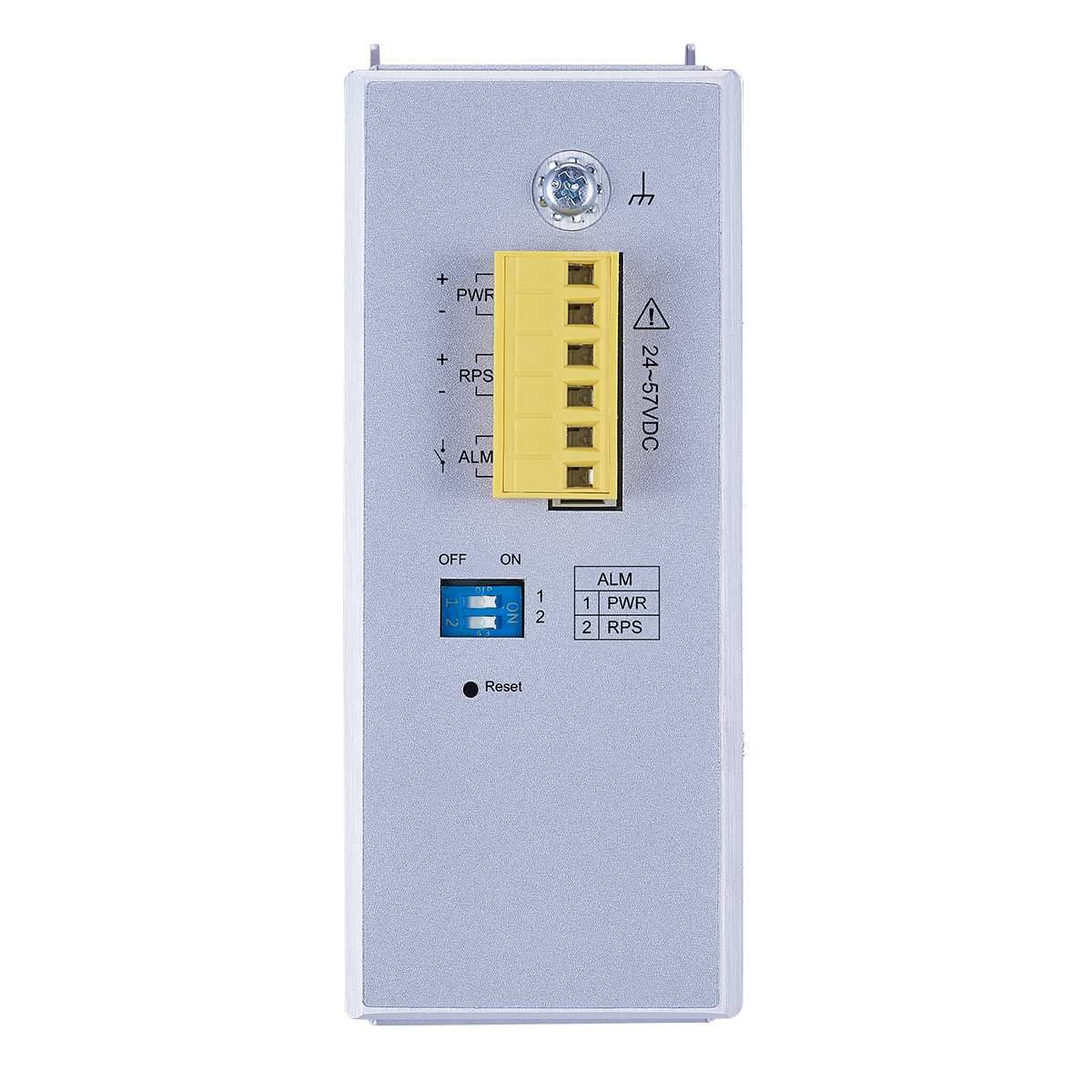

為確保電力持續運行，該交換器設計為可同時連接兩個電源並通過標準工業端子塊連接警報。如果一個電源停止工作，交換器將開始使用備用電源，並發出警報以通知技術人員。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：24~57VDC
Redundant inputs：24~57VDC
Connection
Teminal Block
Power Consumption
System：18W
PoE Power Budget：124W@24VDC or 240W@48VDC
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

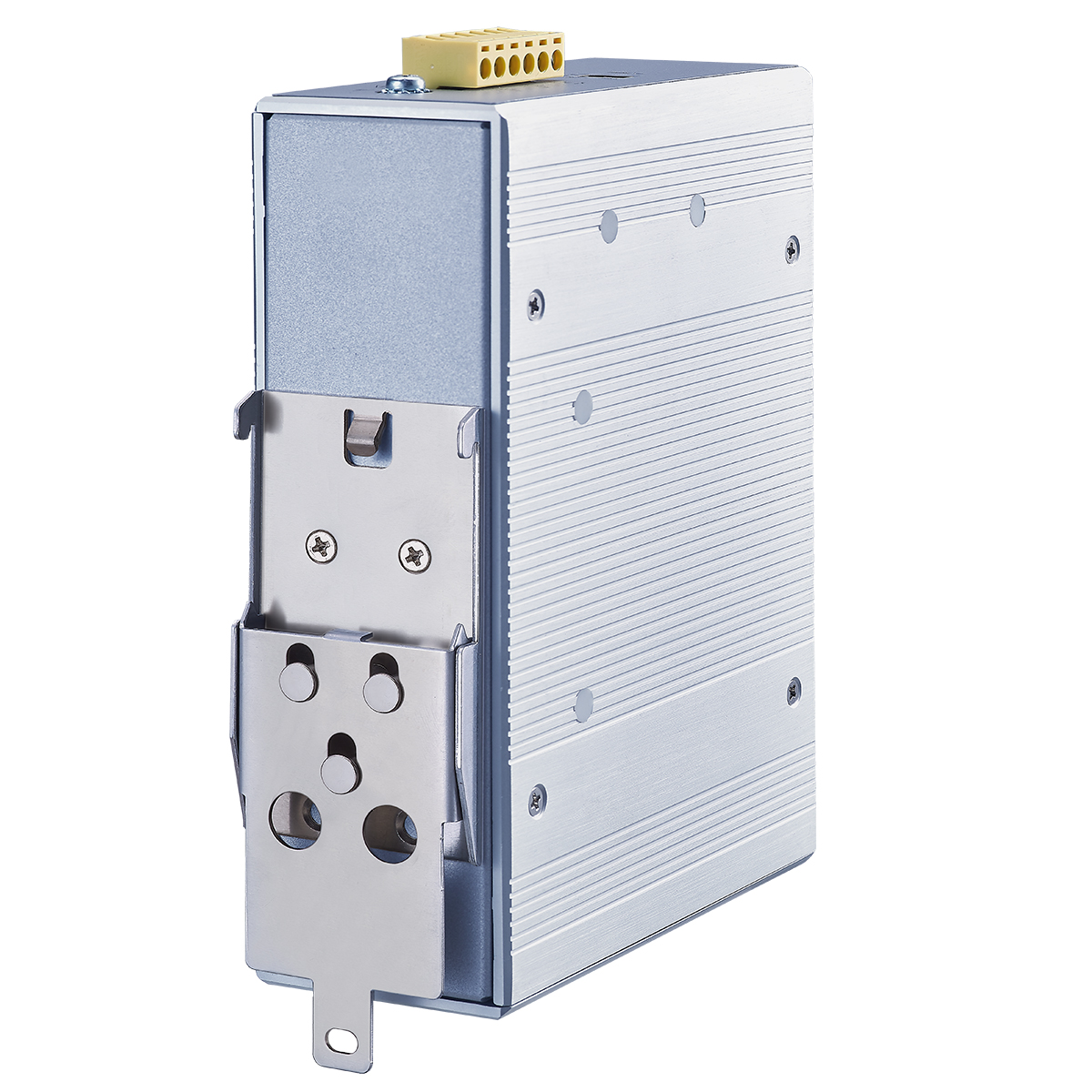

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
955 g (2.1 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9648PM-24V | Managed 8 x 10/100/1000 PoE+ & 4 x GbE SFP Switch with USB Support, , DNV MARINE APPROVAL |
*Specifications subject to change without prior notice.
