IRF-631 是一款 RS-232 至光纖的媒體轉換器。該設備使用 LED 信號指示用戶傳輸活動狀態。非常適合使用串口連接的傳統設備的製造環境。IRF-631提供單模和多模接口，可根據需求實現 2 公里/30 公里/60 公里/100 公里的數據傳輸距離。為了增加靈活性，IRF-631提供 ST 和 SC 連接器選項。IRF-631的工作溫度範圍為 0°C~50°C (32°F~122°F)。IRF-631的標準尺寸適合在機架解決方案中安裝多個媒體轉換器。
可擴展的光纖連接
多模光纖可擴展至 2 公里，單模光纖可擴展至 120 公里。
節省空間的設計
尺寸輕巧且可安裝於鋁軌。
簡便的隨插即用

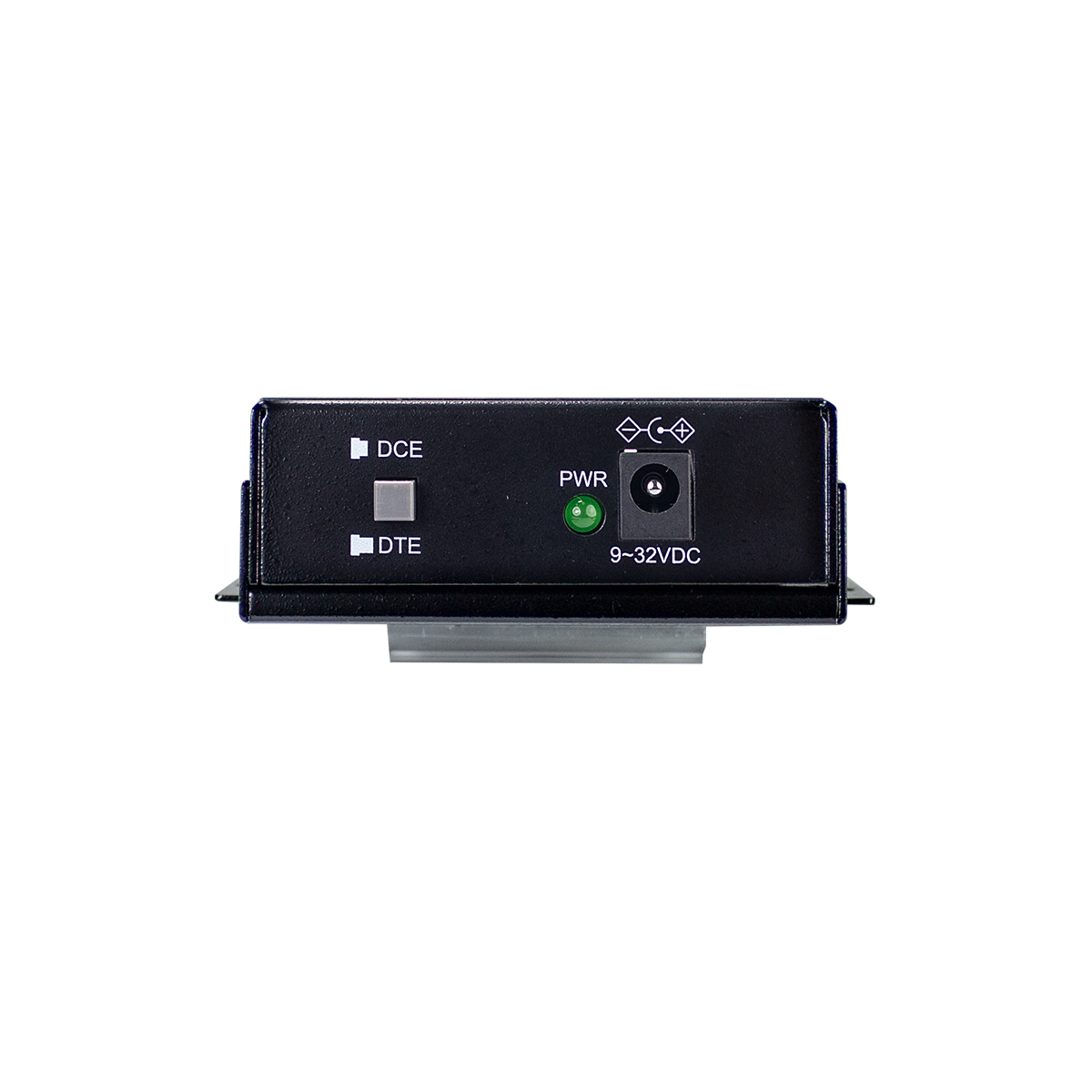

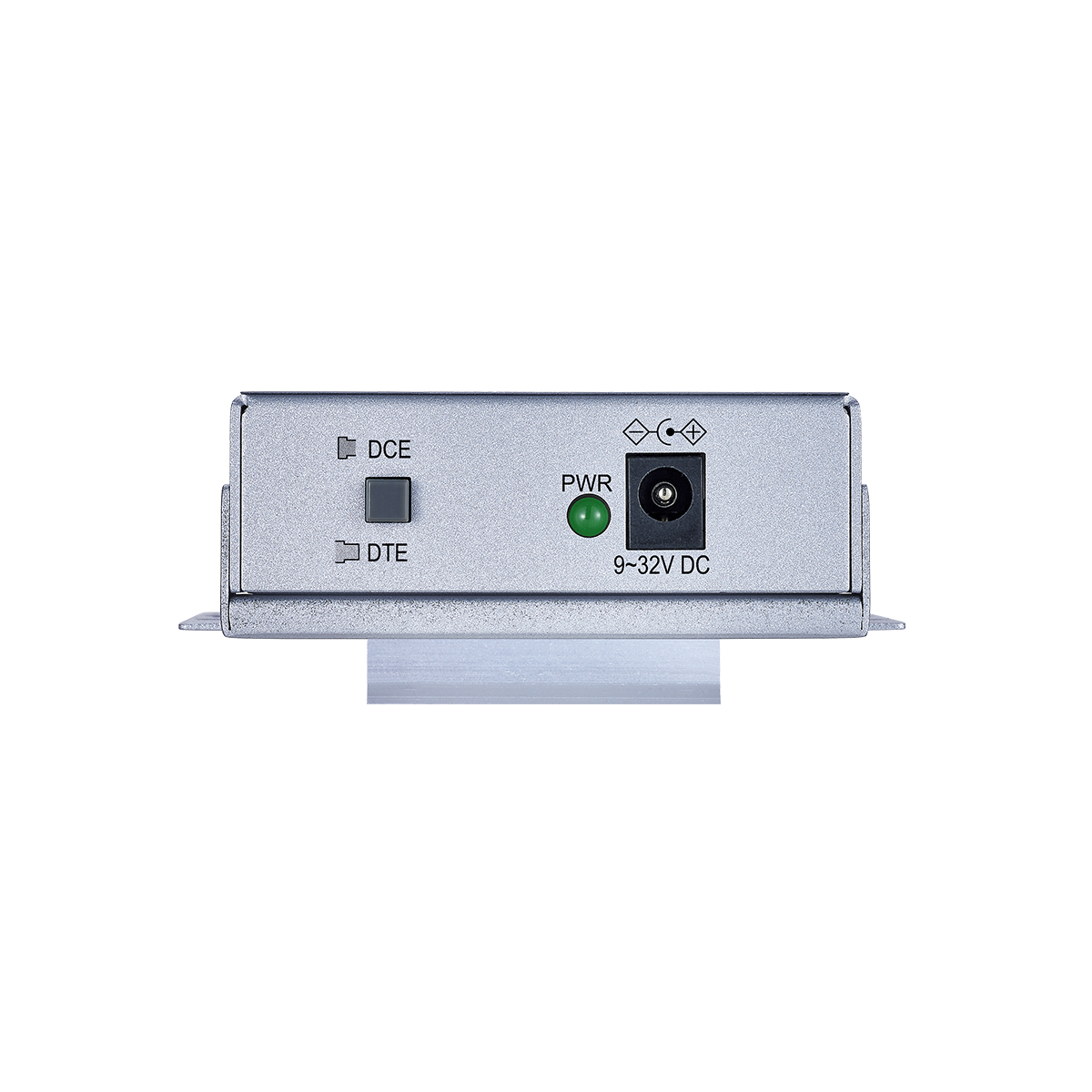

兼容 DTE（數據終端設備）和 DCE（數據電路終端設備）進行數據傳輸。
使用者友好的監控
LED 狀態指示燈可監控電源供應和光纖連接狀態。
Standards
EIA/TIA
422, 574
CCITT
V.28

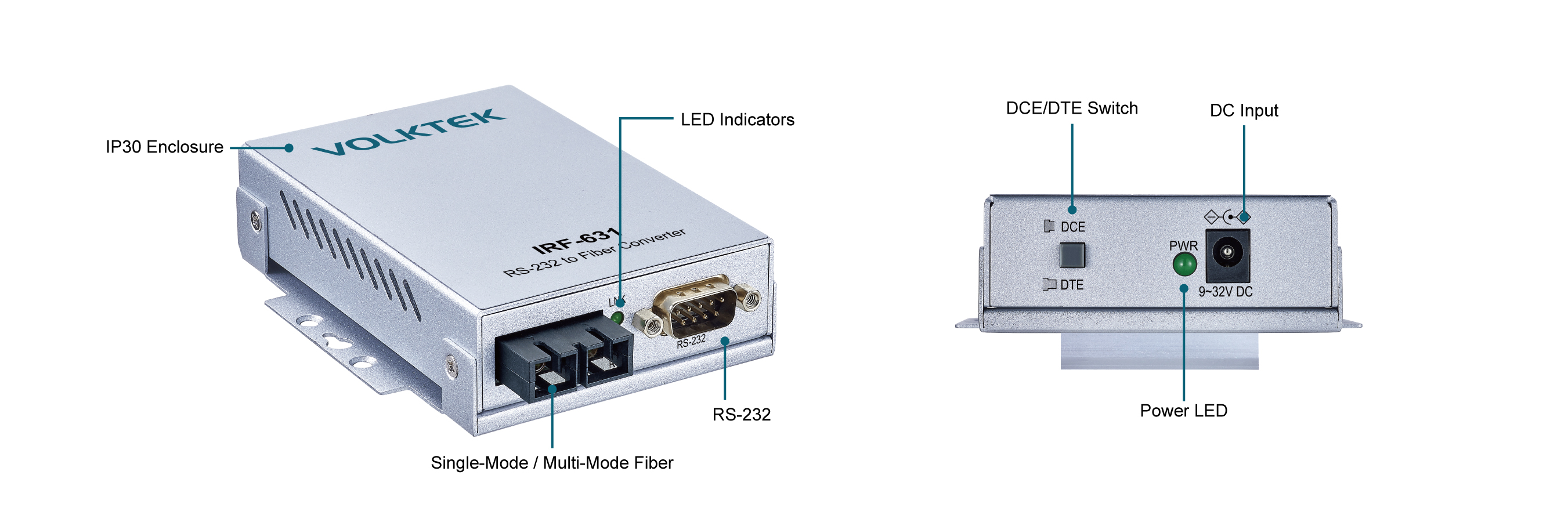

Interface

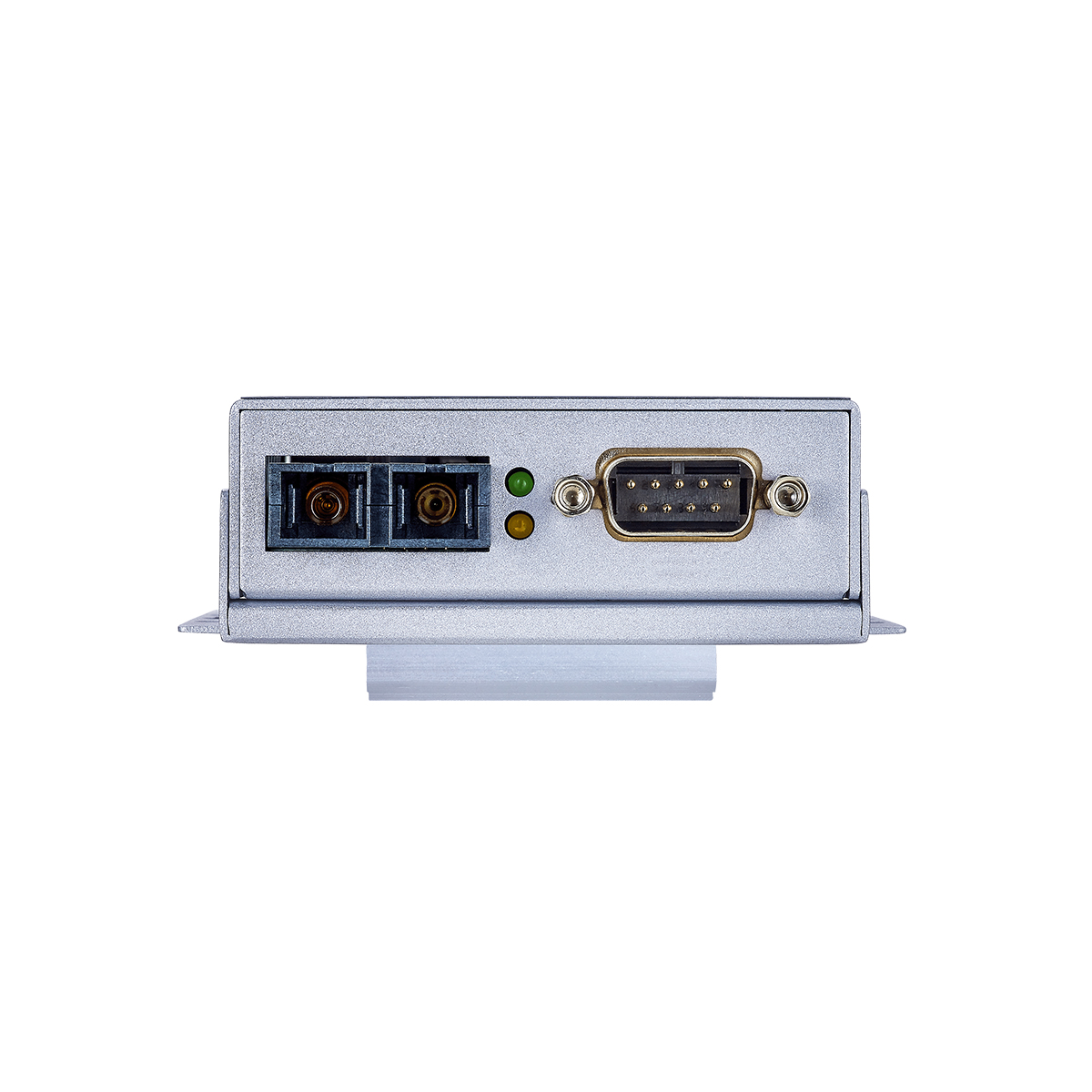

Ports
1 x Serial RS-232 (DB-9 Male)
1 x Fiber (ST/SC; Multi-mode / Single-mode)
LED Panel
PWR, LNK
Power
Input Voltage
9~32V DC
Power consumption
2.4w
Mechanical and Environment
Housing
Aluminum

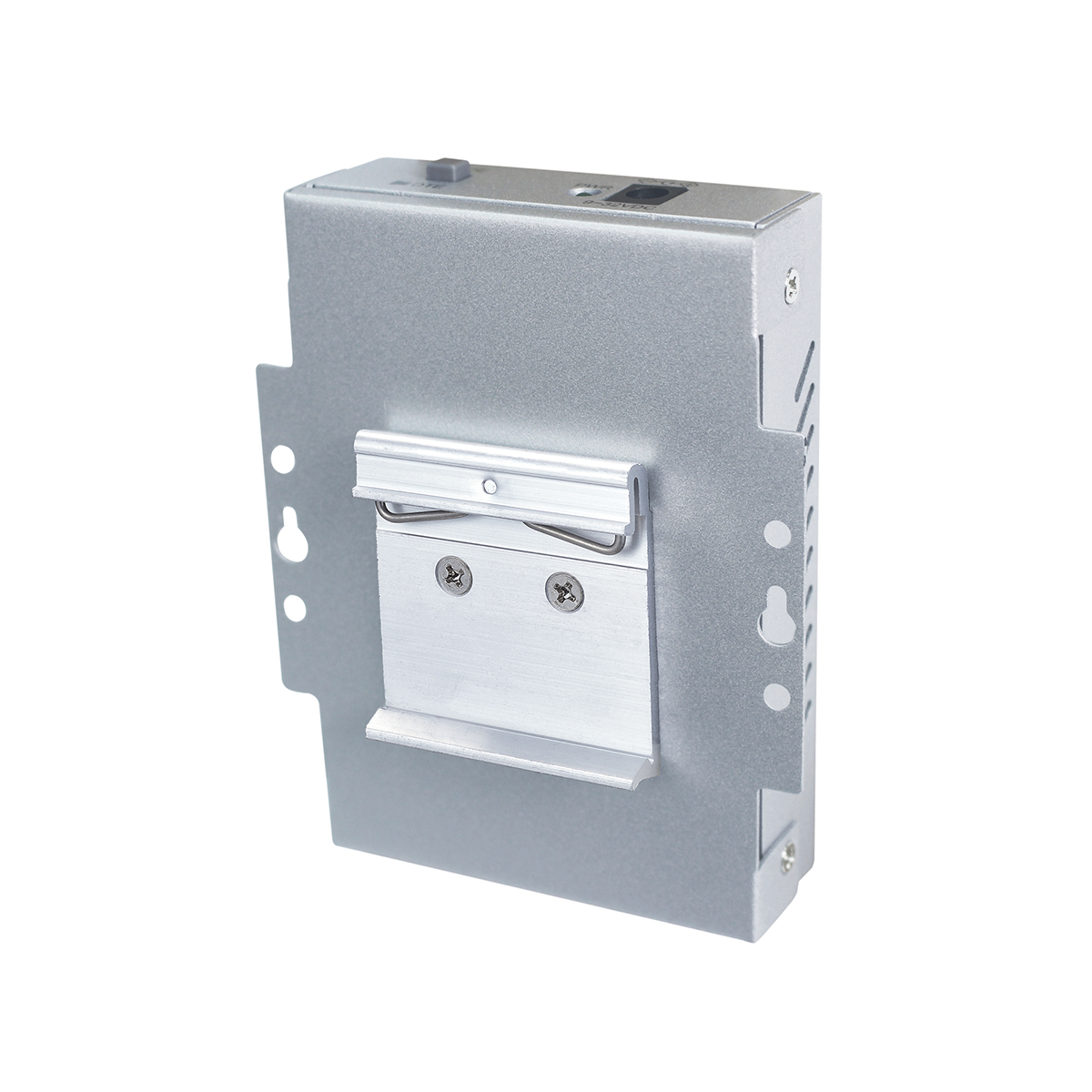

Mounting
Wall-Mount, DIN-Rail
Operating Temperature
0ºC~50ºC (32°F~122°F)
Storage Temperature
-20ºC~80ºC (-4ºF~176ºF)
Operating Humidity
10% to 90% RH (non-condensing)
Storage Humidity
5% to 90%RH (non-condensing)
Weight
280 g (0.62 lb)

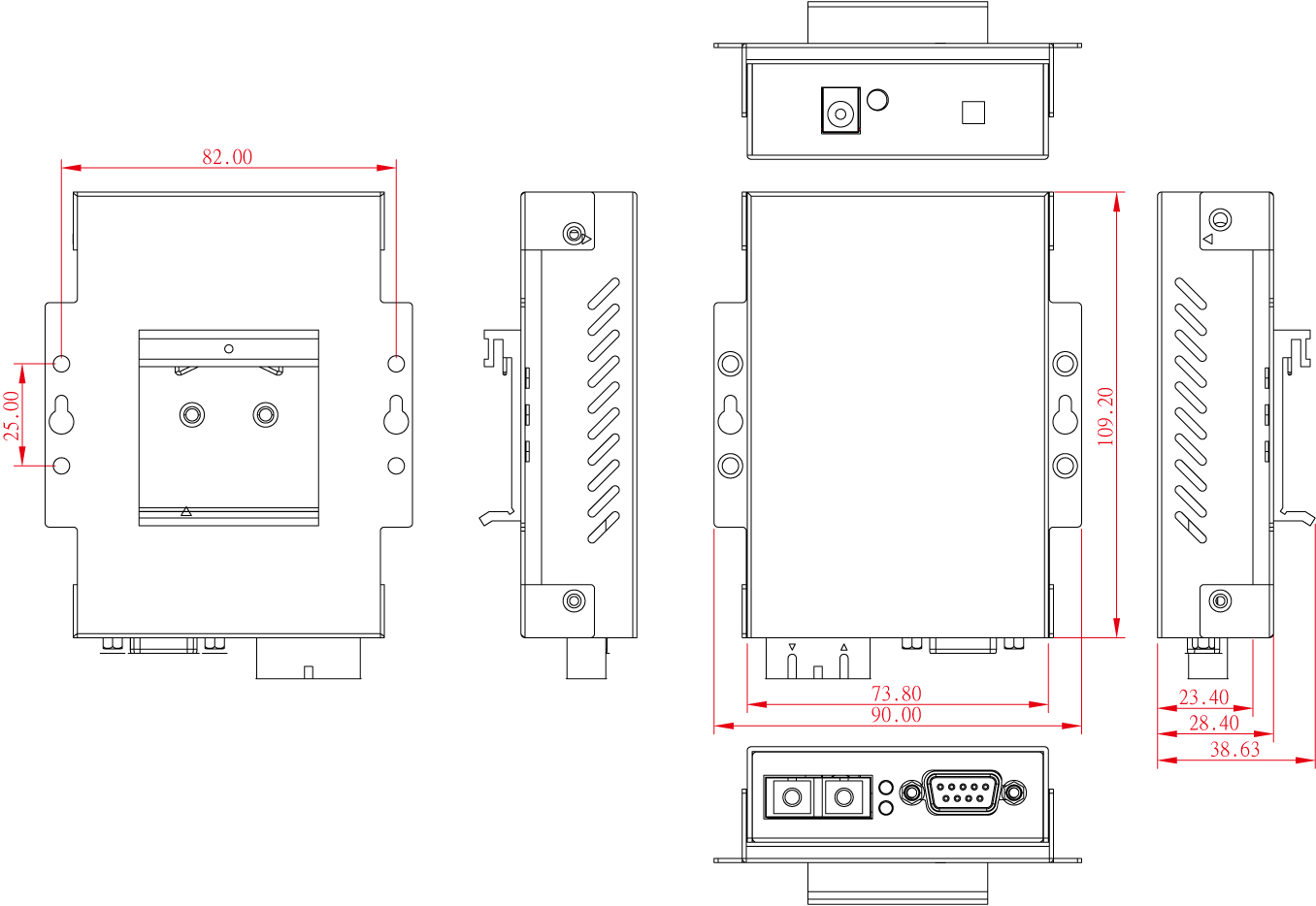

Dimension (D x W x H)
109.2 x 90 x 31.5 mm (4.3 x 3.54 x 1.24 in)
Ordering Information
| Model | Description |
|---|---|
| IRF-631MC | RS-232 to Multi-mode Fiber Converter (SC Connector-2km) |
| RF-631MT | RS-232 to Multi-mode Fiber Converter (ST Connector-2km) |
| IRF-631SC | RS-232 to Single-mode Fiber Converter (SC Connector, 30km) |
*Specifications subject to change without prior notice.
