IRF-629 是一款 RS-422/485轉光纖的網路轉換器。IRF-629使用 LED 信號來通知使用者其傳輸活動。非常適合使用串口連接的舊式設備的生產工廠。IRF-629提供單模和多模介面，數據傳輸距離可根據需求達到 2公里 / 30公里 / 60公里 / 100公里。為了增加靈活性，IRF-629提供 ST 和 SC 接頭。IRF-629的操作溫度範圍為 0°C~50°C (32°F~122°F)。IRF-629的標準尺寸可安裝在具有多個網路轉換器的機架解決方案中。
可延伸的光纖連接能力
多模光纖可延伸至 2 公里，單模光纖可延伸至 120 公里。
節省空間的設計

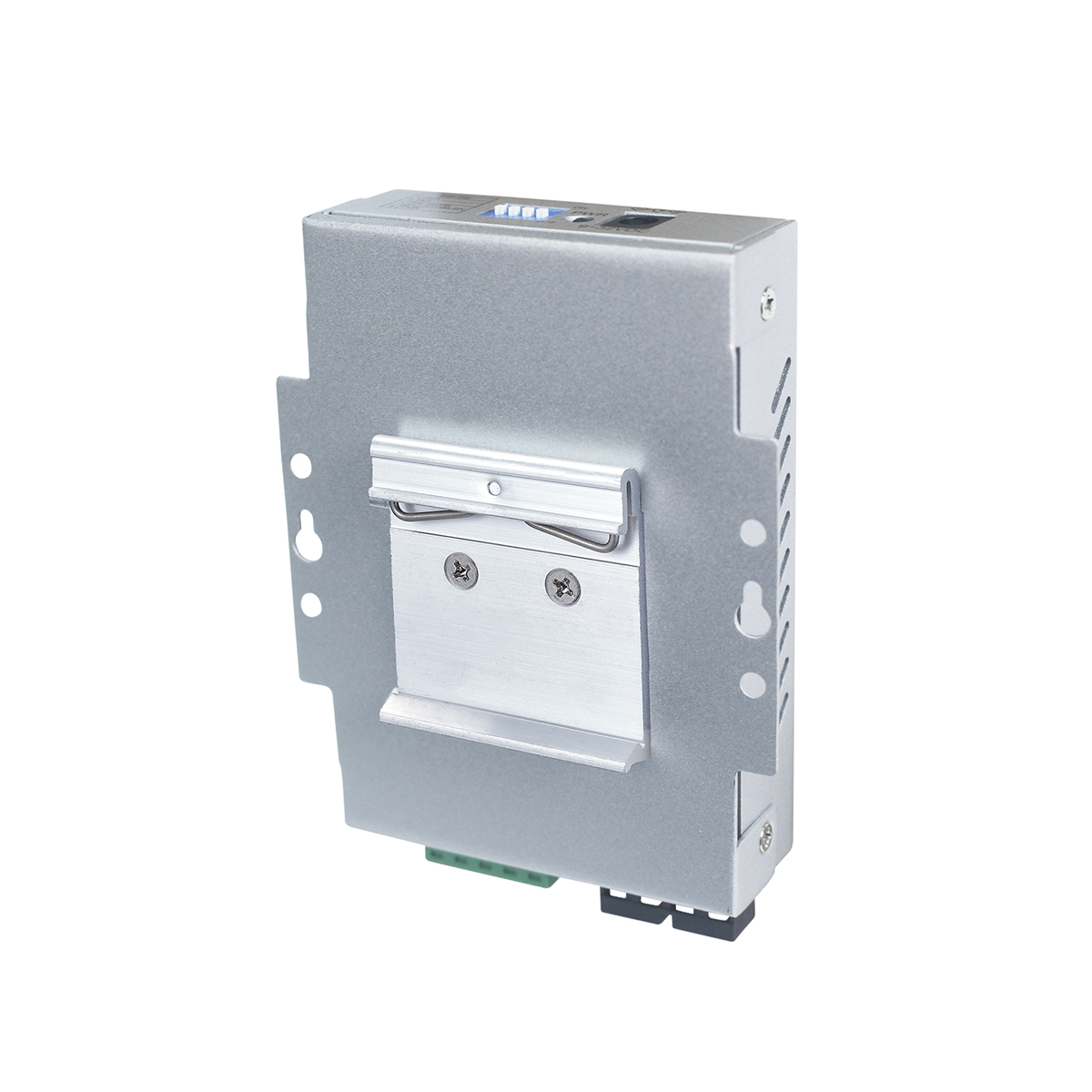

輕巧尺寸且可安裝於 DIN 軌道。
透過 DIP 開關進行有效控制
簡單易用的 DIP 開關，可選擇使用 RS 422/485 的 4 線或 2 線數據傳輸，無需更改網絡設置。
友善使用者的監控功能
LED 狀態指示燈，用於監控電源供應和光纖連接。
Standards
Serial Standards
RS-232

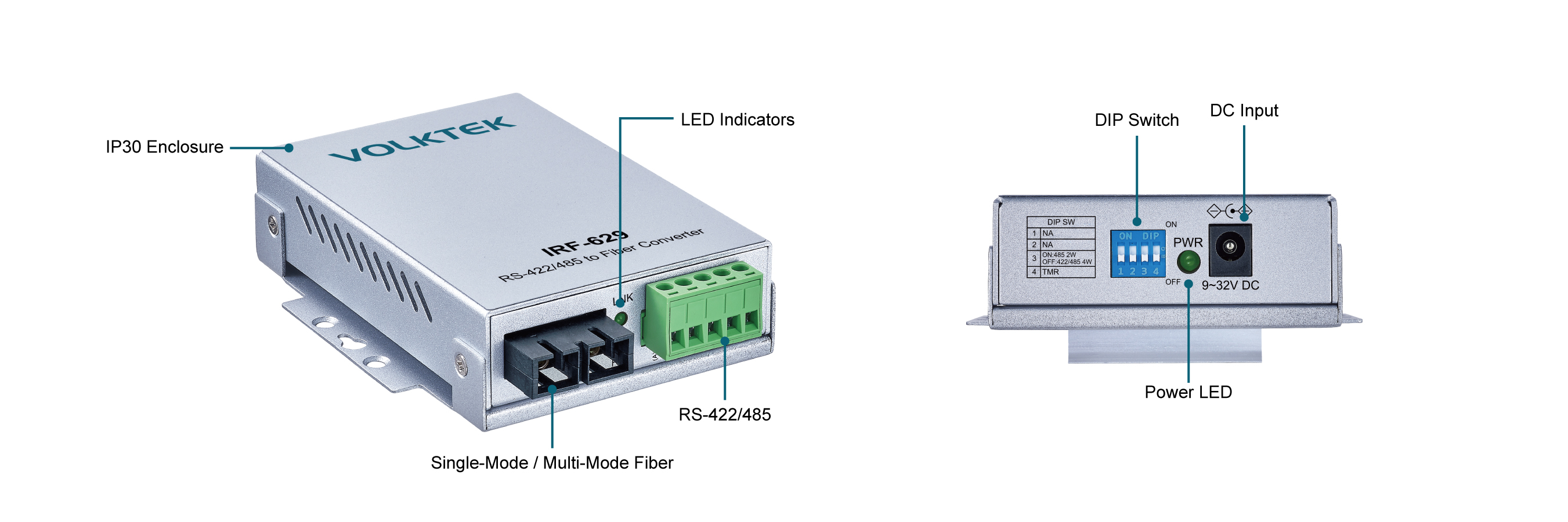

Interface

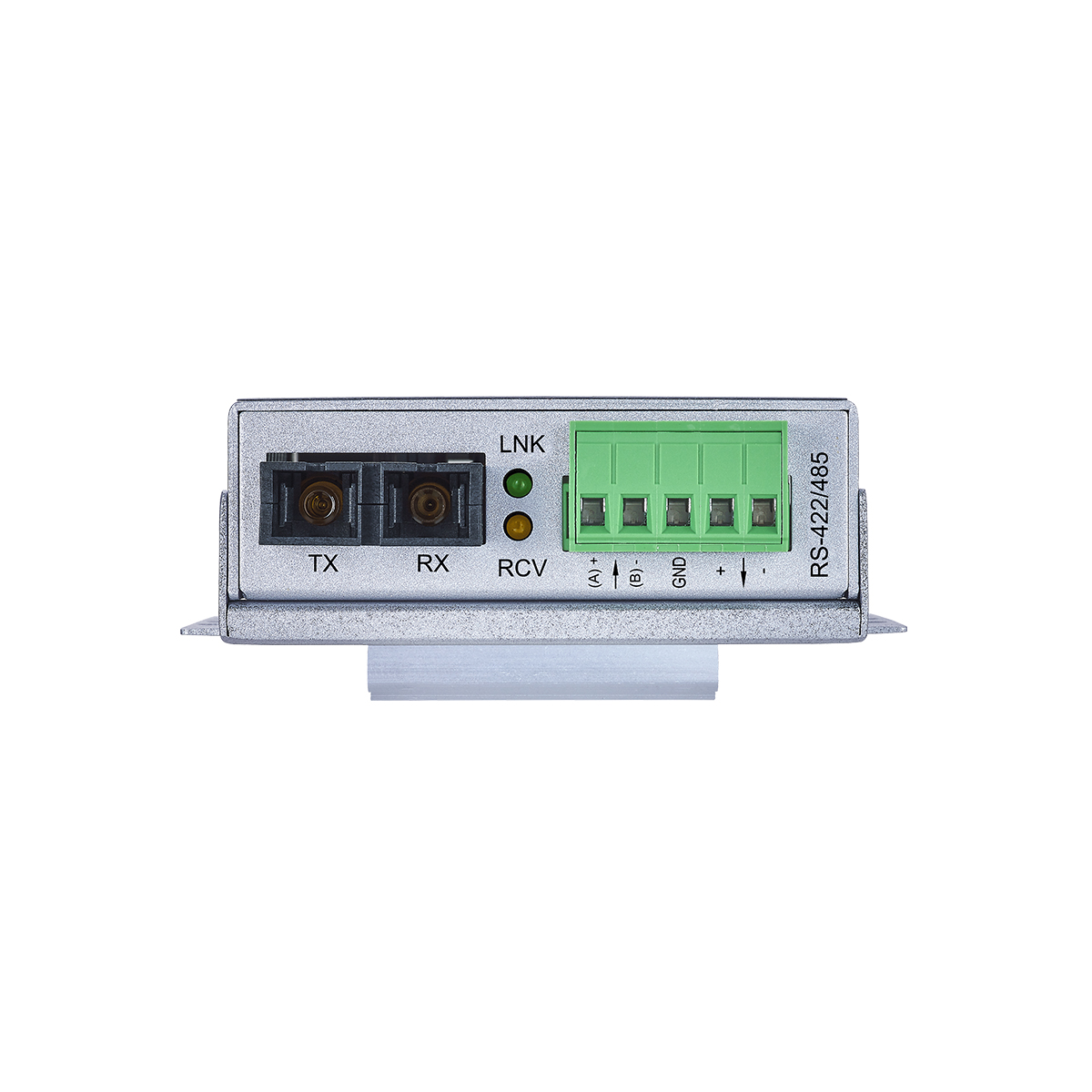

Ports
1 x Serial RS-422/485 (Terminal Block)
1 x Fiber (ST/SC; Multi-mode / Single-mode)
LED Panel
PWR, LNK, RCV

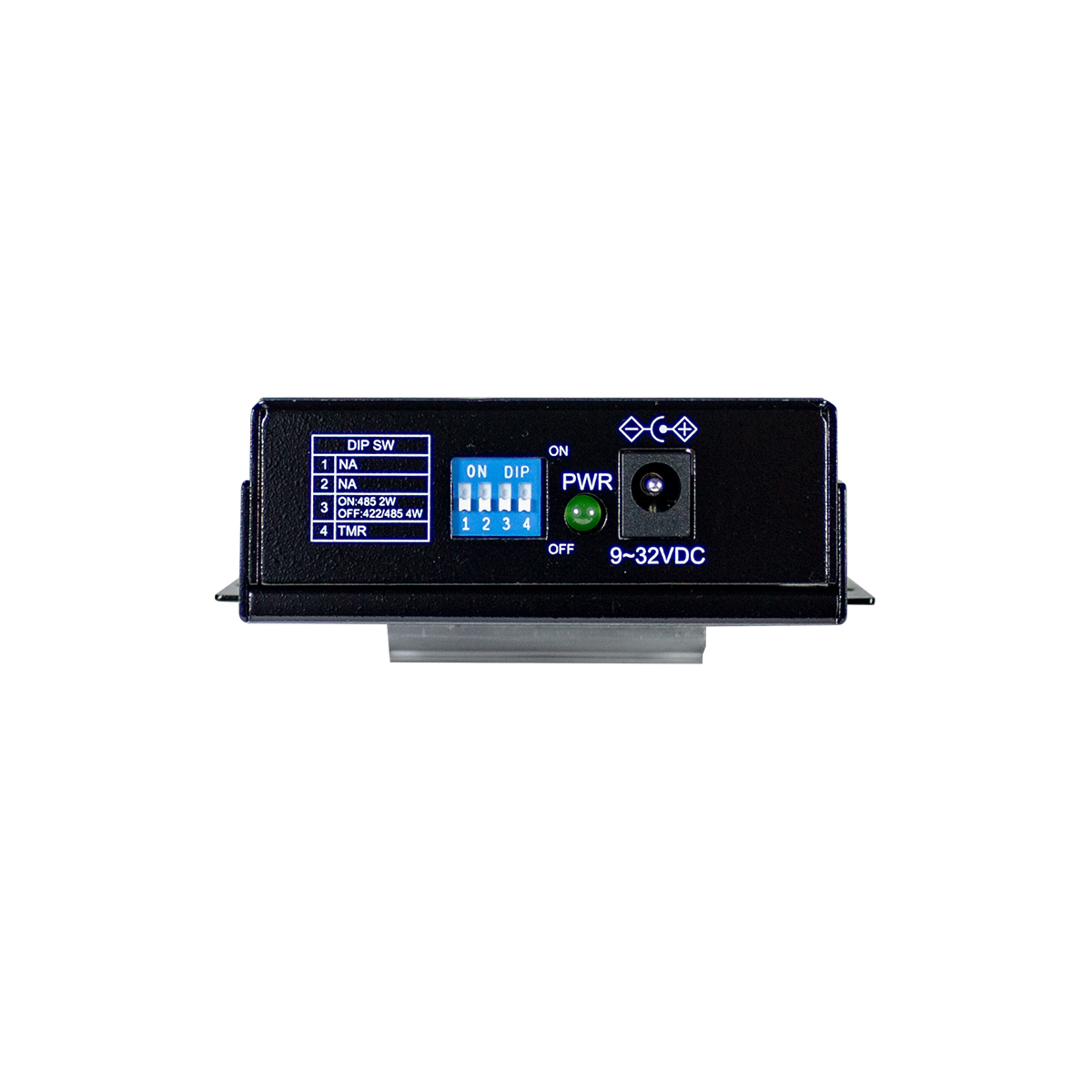

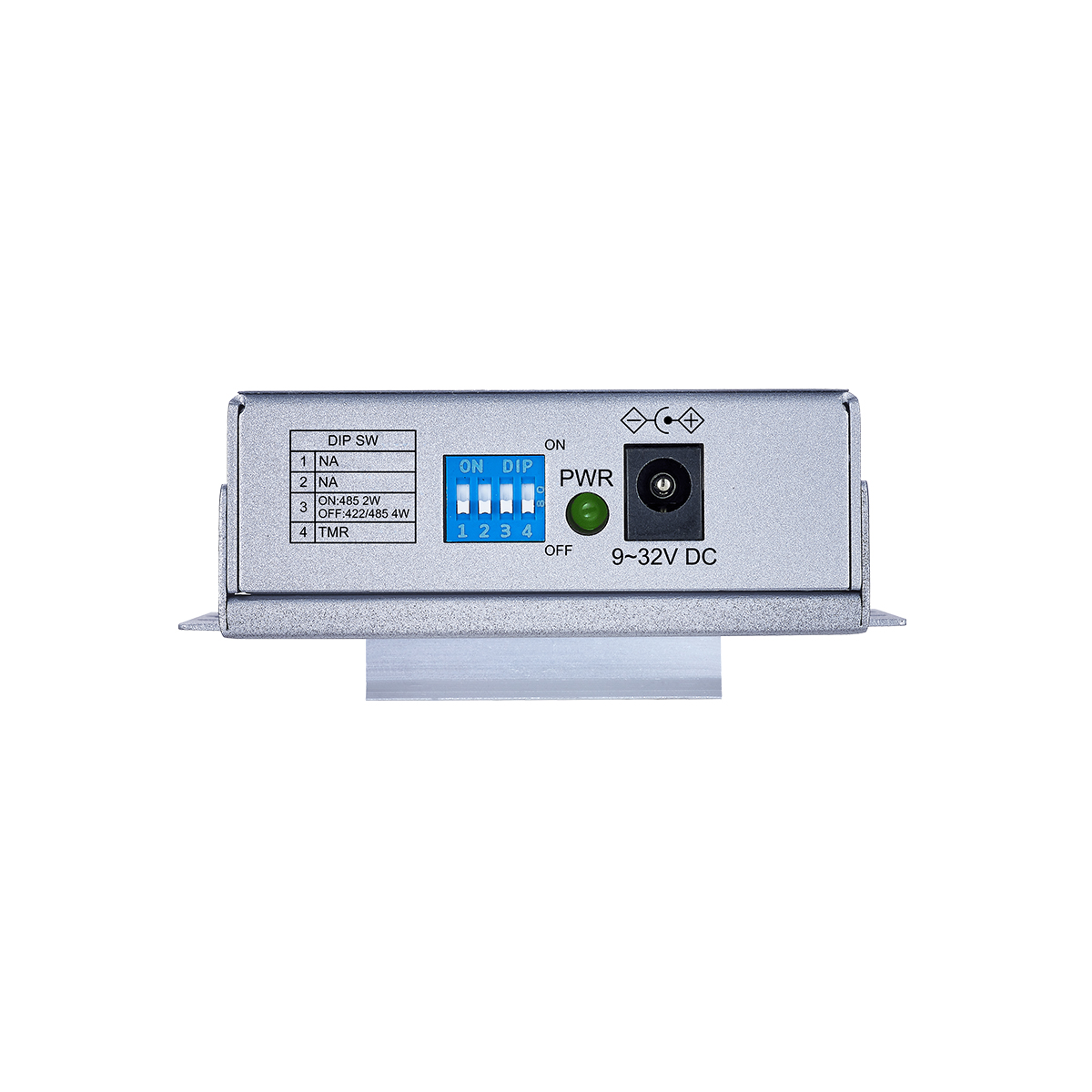

DIP
DIP1: N/A
DIP2: N/A
DIP3: Enable / disable 2-wire/4-wire mode
DIP4: Enable / disable terminator (TMR)
Power
Input Voltage
9~32V DC
Power consumption
2.4w
Mechanical and Environment
Housing
Aluminum
Mounting
Wall-Mount, DIN-Rail (Optional)
Operating Temperature
0ºC~50ºC (32°F~122°F)
Storage Temperature
-20ºC~80ºC (-4ºF~176ºF)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
280 g (0.62 lb)

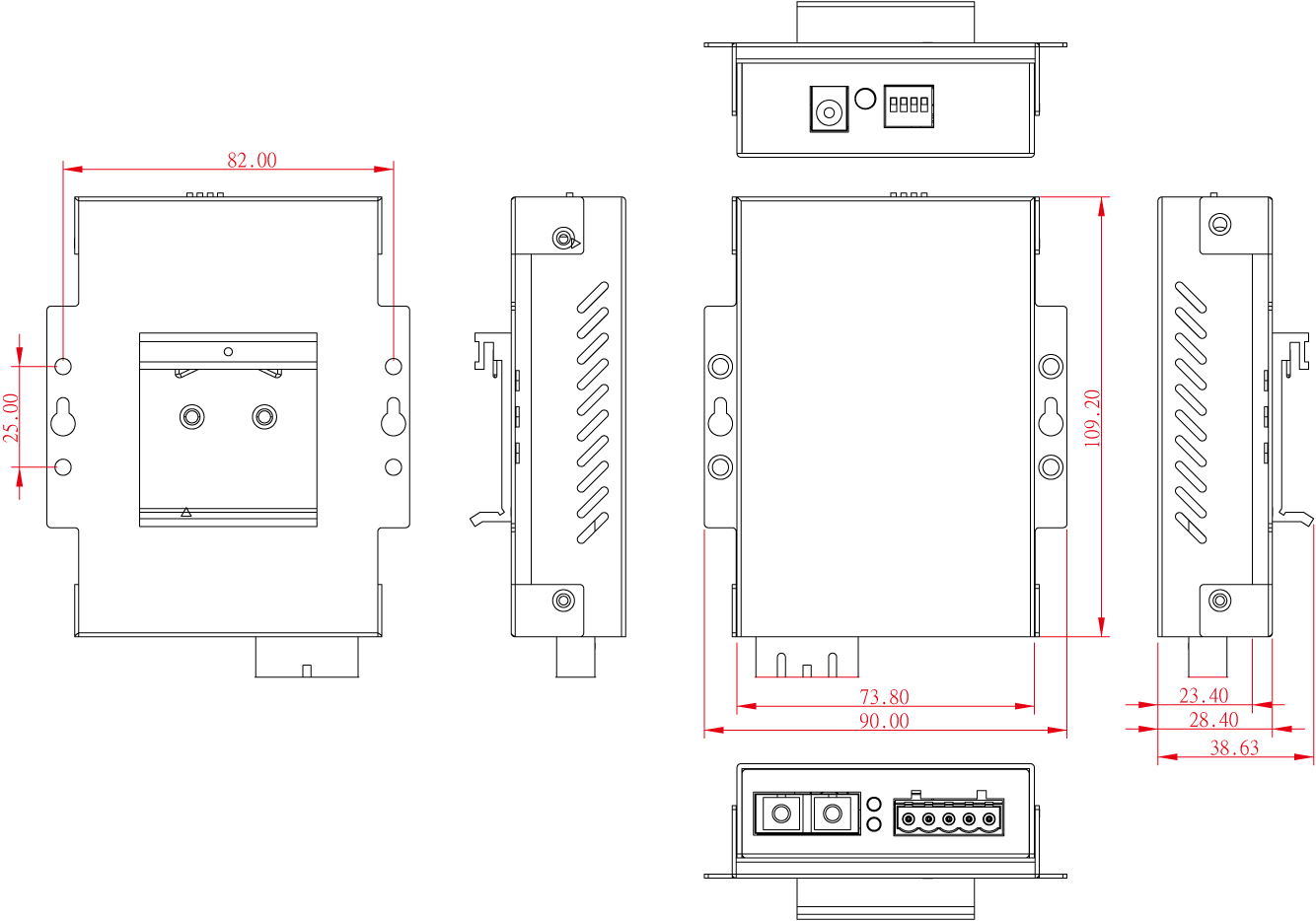

Dimension (D x W x H)
109.2 x 90 x 31.5 mm (4.3 x 3.54 x 1.24 in)
Ordering Information
| Model | Description |
|---|---|
| IRF-629MC | RS-422/485 to Multi-mode Fiber Converter (ST Connector, 2km) |
| IRF-629MT | RS-422/485 to Multi-mode Fiber Converter ( MT Connector, 2km) |
| IRF-629SC | RS-422/485 to Single-mode Fiber Converter (SC Connector, 30km) |
*Specifications subject to change without prior notice.
