NGF-762E 是一款 10/100/1000 RJ45 到 100FX/1000Base-X 銅纜轉光纖網路轉換器。這是一個經濟實惠且簡潔的解決方案，具有自動 MDI/MDI-X 和自動協商功能，並支援 RJ-45 上的 NWay。該設備使用 LED 信號顯示其傳輸活動。當連接時，轉換器完全透明，這意味著網路性能不會受到影響。NGF-762E提供單模和多模介面，根據需求可實現 500米/2公里/10公里/40公里/50公里/70公里的數據傳輸距離。為了增加靈活性，NGF-762E網路轉換器提供 SC 和 SFP 連接器選項。NGF-762E工作環境溫度範圍為 0°C~50°C（32°F~122°F）。NGF-762E尺寸精巧，可適合多個網路轉換器的機架解決方案。
堅固耐用的設計
為了應對穩定運行的問題，NGF-762E 設計為堅固耐用的外殼。包裝在 IP30 級的外殼中，該網路轉換器能夠在 0°C~50°C（32°F~122°F）的嚴酷溫度下提供卓越的保護。支援鋁軌安裝，該設備易於安裝並且適合狹小空間。NGF-762E 還具有帶鎖功能的 DC 插孔，以確保連續的電源連接。
經濟實惠且節省空間的設計
為了應對關鍵環境中的設計問題，NGF-762E 為節省空間，設計輕巧的尺寸。NGF-762E網路轉換器的小型外殼提供透明的銅纜轉光纖轉換。其嬌小尺寸使轉換器可以安裝在牆上以節省空間。NGF-762E 極其簡單安裝和操作，從而節省了寶貴的時間和金錢。
容錯和使用者友好的監控
網路管理員現在可以使用 NGF-762E 的先進功能，輕鬆監控和排除與設備功能和連結活動相關的問題。設備上的 LFS（鏈路故障信號）功能提供有關連接狀態的重要信息，並使您可以輕鬆檢測銅纜和光纖端口上的光信號強度和故障連結，大大減少停機時間。NGF-762E 上的 LED 指示燈傳遞設備電源、端口鏈路活動的基本診斷和狀態信息，並允許您輕鬆監控，而無需進入狹小的空間。
簡易的隨插即用操作
作為一款輕便的網路轉換器，NGF-762E 是分散或新興網路的簡易設置和即用解決方案。具有自動 MDI/MDIX 和自動協商功能，該網路轉換器會自動檢測和配置連結的最佳操作模式。這消彌了用戶設置或配置程序的需求，簡化了安裝流程。一旦安裝完成，網路轉換器會自動運行。此外，NGF-762E 上的連接故障信號 DIP 開關提供了最簡單和最快速的方式來啟用或禁用設備上的 LFS（鏈路故障信號）功能。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX/FX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
Interface
Ports
1 x 10/100/1000BASE-T (RJ45)
1 x 100FX/1000BASE-X

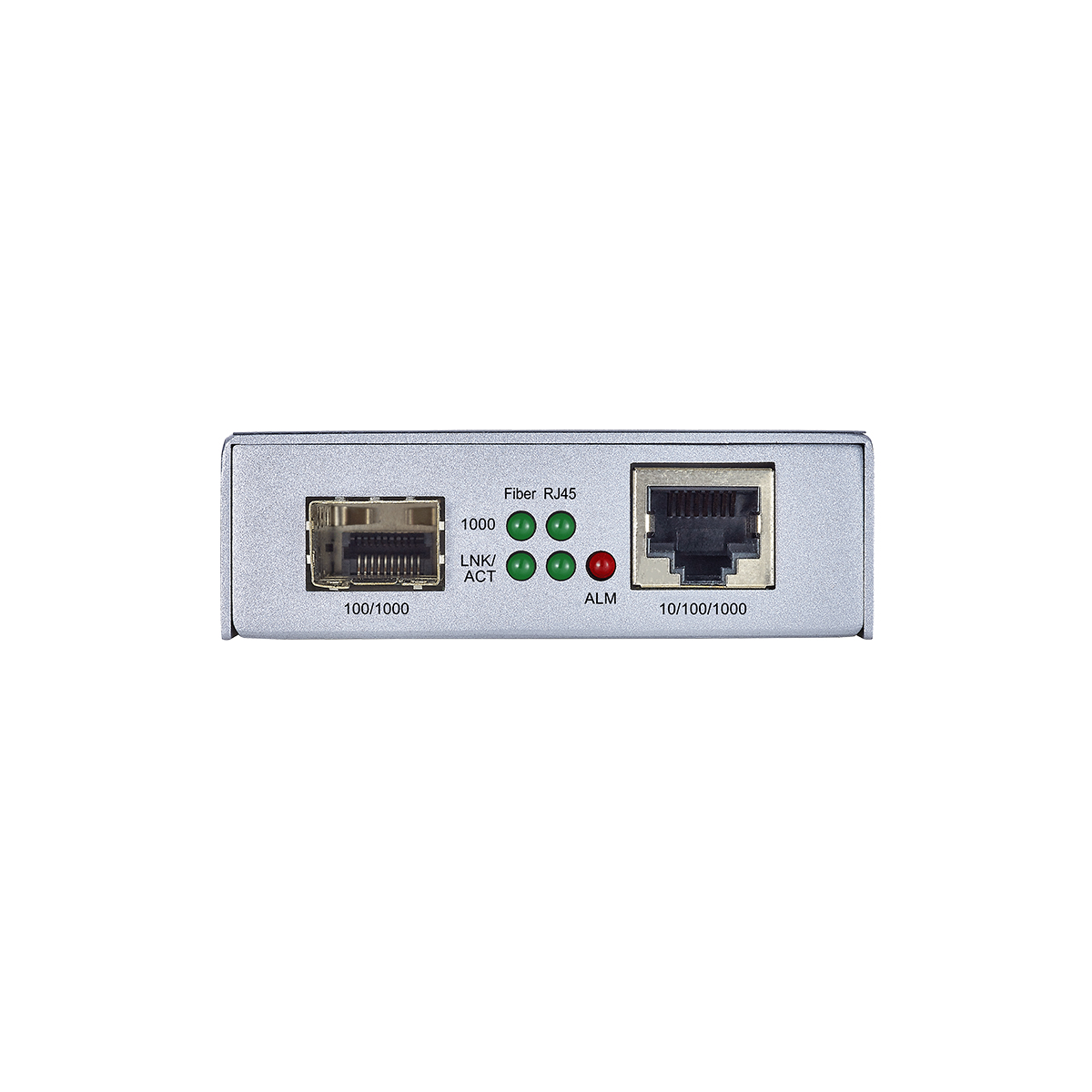

LED Panel
PWR, Fiber(1000, LNK/ACT), RJ45 (1000, LNK/ACT),ALM (Alarm)

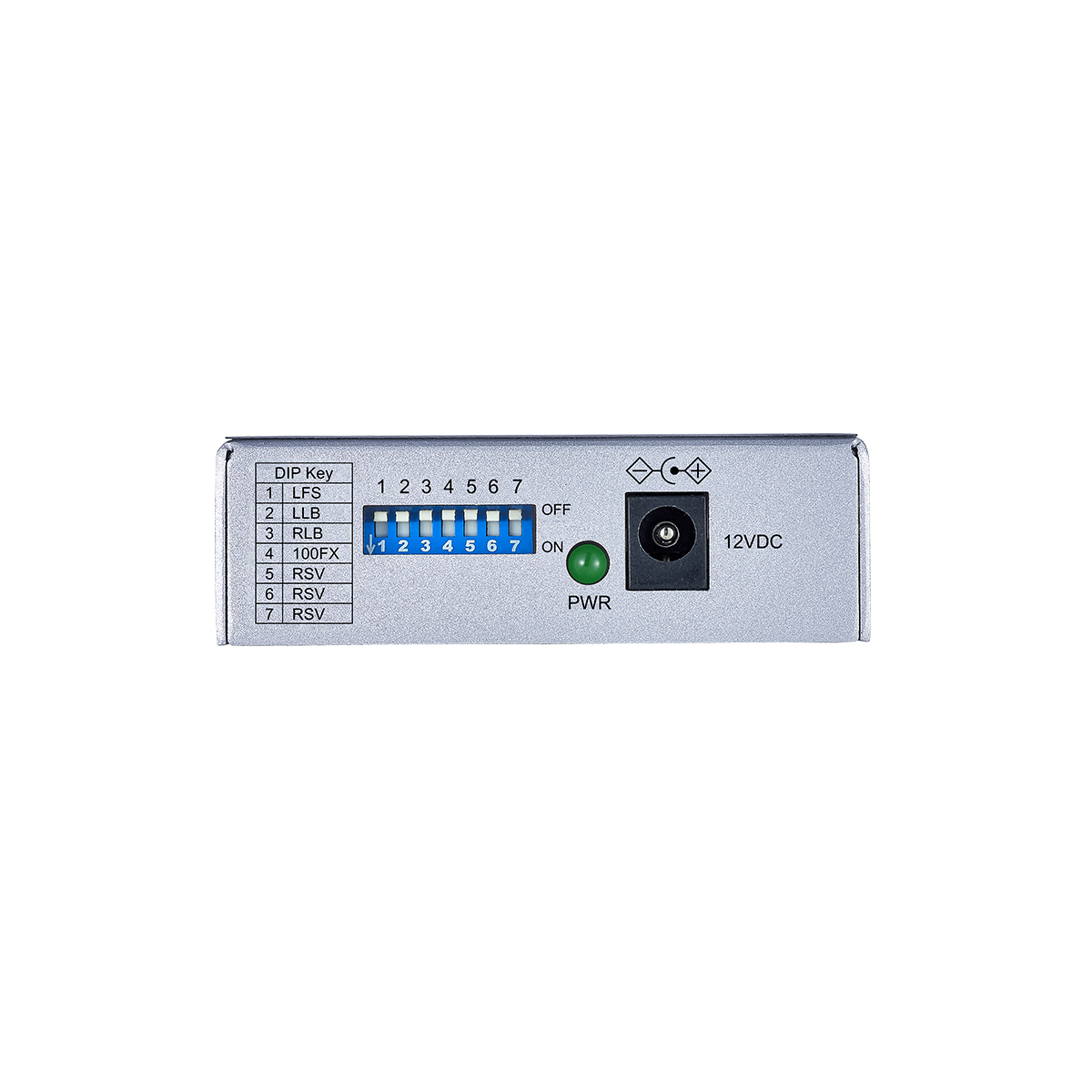

DIP
1: Link Fault Signal
2: LLB (Local Loopback)
3: RLB(Remote Loopback)
4: SFP Speed
Power
Input Voltage
12V DC/1A, via external power adapter
Power Consumption
1.8W
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Mounting
Wall-Mount, DIN-Rail (Optional), Chassis Compatible
Operating Temperature
0°C~50°C (32°F~122°F)
Storage Temperature
-20°C~70°C (-4°F~158°F)
Operating Humidity
5 to 95 % RH (non-condensing)
Storage Humidity
5 to 95 % RH (non-condensing)
Weight
131 g (0.29 lb)
Dimensions (W x H x D)
73.8 x 23.4 x 109.2 mm (2.9 x 0.92 x 4.3 in)
Ordering Information
| Model | Description |
|---|---|
| NGF-762E | 10/100/1000Base-T to SFP Converter SFP (NOT INCLUDED), Chassis Pluggable |
| Model | SFP Transceiver |
| GBM-104 | 1000Base-SX 1.25G, Multi-mode SFP, 500m |
| GBM-104-2 | 1000Base-SX 1.25G, Multi-Mode, 3.3V, 1310nm, 2Km |
| GBM-104-10 | 1000Base-LX 1.25G, Single Mode SFP, 10Km |
| GBM-123TS | 1000Base-LX, Bi-Di SFP TX:1310/RX:1550 Single Mode, 10km |
| GBM-123RS | 1000Base-LX, Bi-Di SFP TX:1550/RX:1310 Single Mode, 10km |
| Model | Description |
|---|---|
| NGF-762E-MC | 10/100/1000Base-T to Multi-Mode 1000Base-FX Converter, SC connector, 500m |
| NGF-762E-SC | 10/100/1000Base-T to single mode 1000Base-FX Converter, SC connector, 10km |
| NGF-762E-SC20 | 10/100/1000Base-T to single mode 1000Base-FX Converter, SC connector, 20km |
| NGF-762E-SC40 | 10/100/1000Base-T to single mode 1000Base-FX Converter, SC connector, 40km |
*Specifications subject to change without prior notice.
