IMC-561 是一款工業級網路轉換器，具備 10/100/1000 RJ45 埠和一個 FX/GbE SFP 埠，將光纖轉換為銅線，實現與網路中心的長距離光纖連接。該轉換器相容第三方設備，多速率 RJ45 埠適應不同速度，並將數據發送到相容不同速度模組的 SFP 埠。
IMC-561使用 LED 信號，讓使用者監控鏈路連接狀態。設備使用迴路技術（Line LoopBack）來診斷和排除故障，並透過流量控制來管理數據傳輸。
IMC-561採用工業級元件製造，封裝在具高熱傳導性的 IP30 外殼內，保護設備免受工具和危險物的損壞。其設計能夠承受震動、衝擊、掉落、干擾，並可在 -10℃ 至 60℃（14°F~140°F）環境下運行，適合嚴苛環境。為確保穩定性，該設備具有冗餘電源供應和接線端子的警報繼電器接點，以保障設備不間斷運行，並在電力故障時發出警報。
堅固的電氣與電磁保護
設計能承受 EMI（電磁干擾）、ESD（靜電放電）、電湧、過壓、過流及反向極性。
簡便的信號強度與故障連接監控
LFS（連接故障訊號）功能，便於判斷光纖信號強度並檢測銅纜和光纖埠上的故障連接。
冗餘電源系統
可同時使用兩種不同的電源供電，例如 SDR-480P-48 電源和 IRA-120/IRA-160 可安裝於 鋁軌的 AC 至 DC 電源供應器，並具有電源故障警報功能。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX/FX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3x
Flow Control
IEEE 802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
1 x 10/100/1000BASE-T (RJ45)
1 x 100FX/GbE SFP Slot
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
Power
Input Voltage
Primary: 20~57V DC
Redundant: 20~57V DC

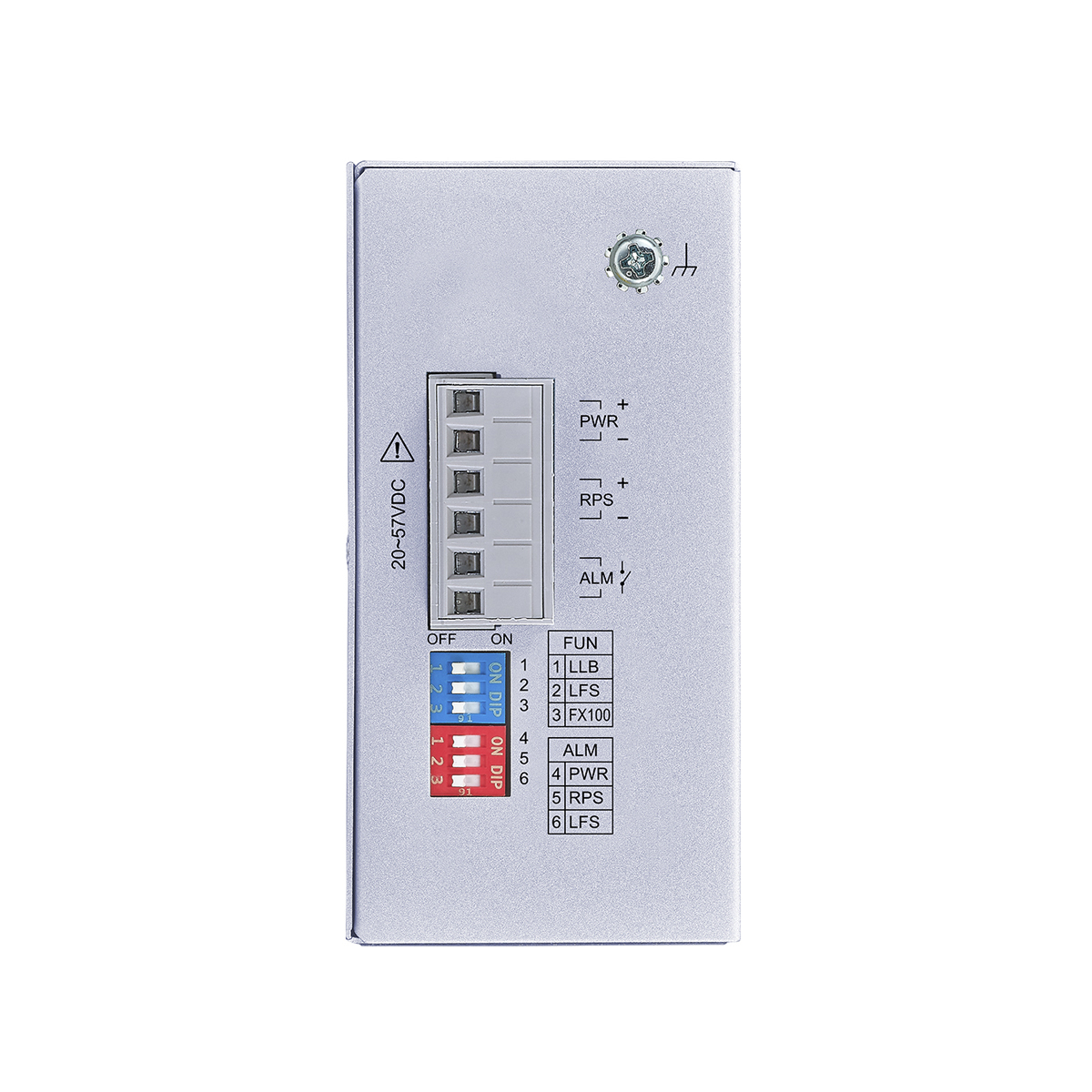

Power Connection
6-pin Terminal block (Primary/Redundant Power Input)
Power Input Polarity Protection
Present
Power Voltage Drop Alarm
Primary/Redundant Power Input
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Power Consumption
5.5W
ESD Protection
Present
Surge Protection
Present
Mechanical and Environment
Housing
Metal Case (IP30 protection)
Mounting

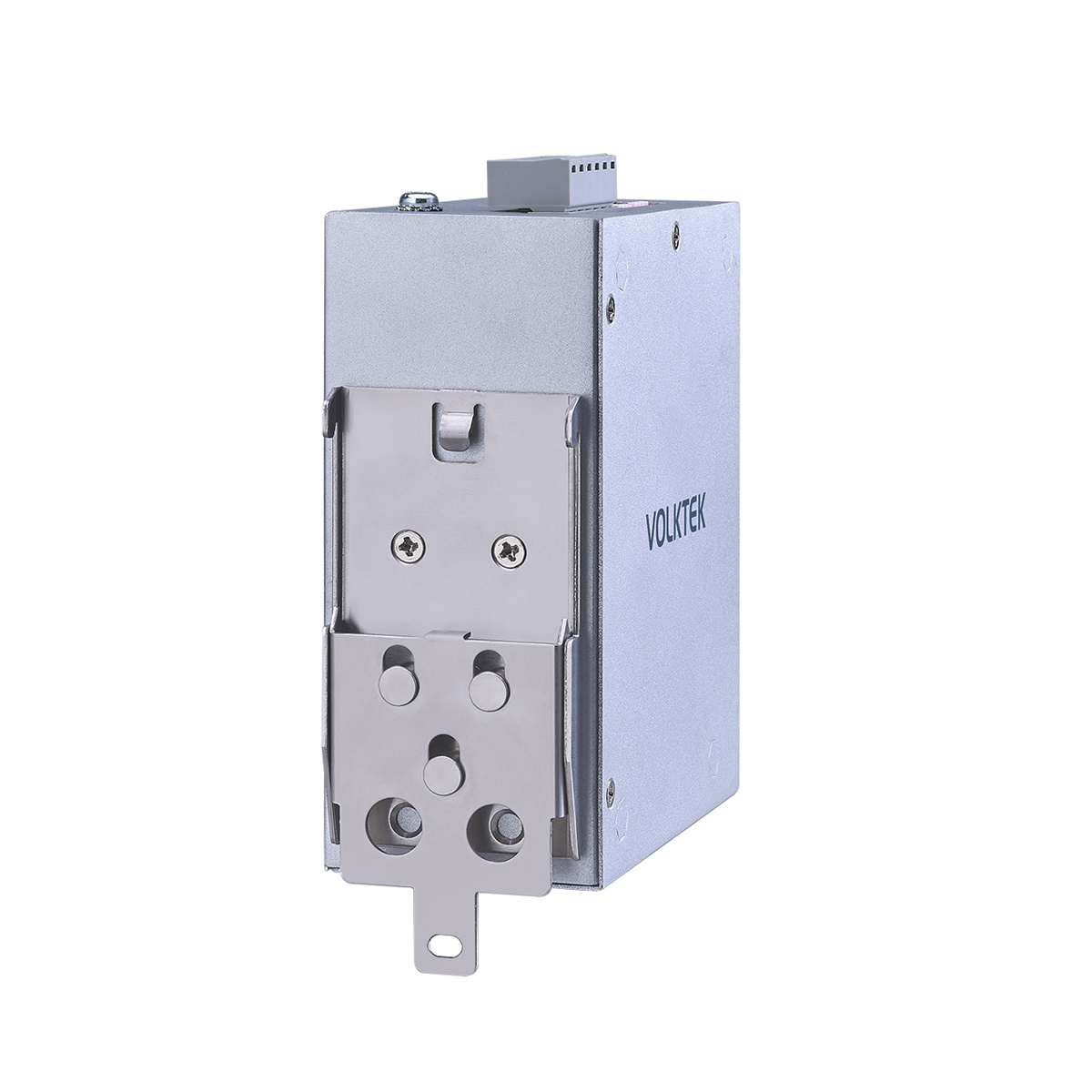

DIN-Rail, Wall Mount (optional)
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
380 g (0.84 lb)
Dimension (WxHxD)
50 x 116 x 100 mm (1.97 x 4.56 x 3.93 in)
Ordering Information
| Model | Description |
|---|---|
| IMC-561 | 1 x 10/100/1000 RJ45 to 1 x FX/GbE SFP Industrial Converter, -10°C~60°C (14°F~140°F) |
*Specifications subject to change without prior notice.
