IMC-661 是一款具備 10/100/1000 RJ45 連接埠和 1 個 FX/GbE SFP 的工業級轉換器，將光纖轉換為銅纜，以實現遠距離光纖連接至網絡中心。該設備兼容第三方設備，多速率 RJ45 連接埠可適應不同速率，並將數據發送到兼容不同速率模組的 SFP 端口。
IMC-661使用 LED 信號讓用戶監控連接狀態。設備使用 Line LoopBack 功能進行診斷和故障排除，並通過流量控制來管理數據傳輸。
IMC-661採用工業級元件製造，並配有 IP30 外殼，具備高導熱性，有效保護設備免受工具和其他危害。設計能夠承受振動、衝擊、自由落體、干擾以及 -40℃ 至 75℃ (-40°F 至 167°F) 的極端溫度，非常適合嚴苛的工業環境應用。為確保可靠性，設備配有冗餘電源供應和終端接線台上的報警繼電器，當電源故障時可發出警報，確保持續運作。
強大的電氣和電磁保護
設計上能夠抵抗 EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過電壓、過電流和反向極性。
易於使用的信號強度和故障連結監控
LFS（連結故障信號）可輕鬆判斷光纖信號強度，並檢測銅纜和光纖端口上的故障連結。
冗餘電源系統
同時使用兩種不同的電源，如 SDR-480P-48 電源供應器和 IRA-120/IRA-160 DIN 軌道安裝式交流電轉直流電適配器，並配有電源故障警報。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX/FX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3x
Flow Control
IEEE 802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
1 x 10/100/1000BASE-T (RJ45)
1 x 100FX/GbE SFP Slot
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
Power
Input Voltage
Primary: 20~57V DC
Redundant: 20~57V DC
Power Connection
4-pin DC-Jack (Primary Power Input)
6-pin Terminal block (Primary/Redundant Power Input)
Input Polarity Protection
Present
Voltage Drop Alarm
Primary/Redundant Power Input
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Power Consumption
6W
ESD Protection
Present
Surge Protection
Present
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
486 g (1.07 lb)
Dimension (WxHxD)
50 x 120 x 100 mm (1.97 x 4.72 x 3.94 in)
Ordering Information
| Model | Description |
|---|---|
| IMC-661 | 1 x 10/100/1000 RJ45 to 1 x FX/GbE SFP Industrial Converter, -40°C~75°C |
*Specifications subject to change without prior notice.
| 檔案名稱 | 發布日期 | 下載 |
|---|---|---|
| IMC-661 Datasheet | 2021-09-02 |
|

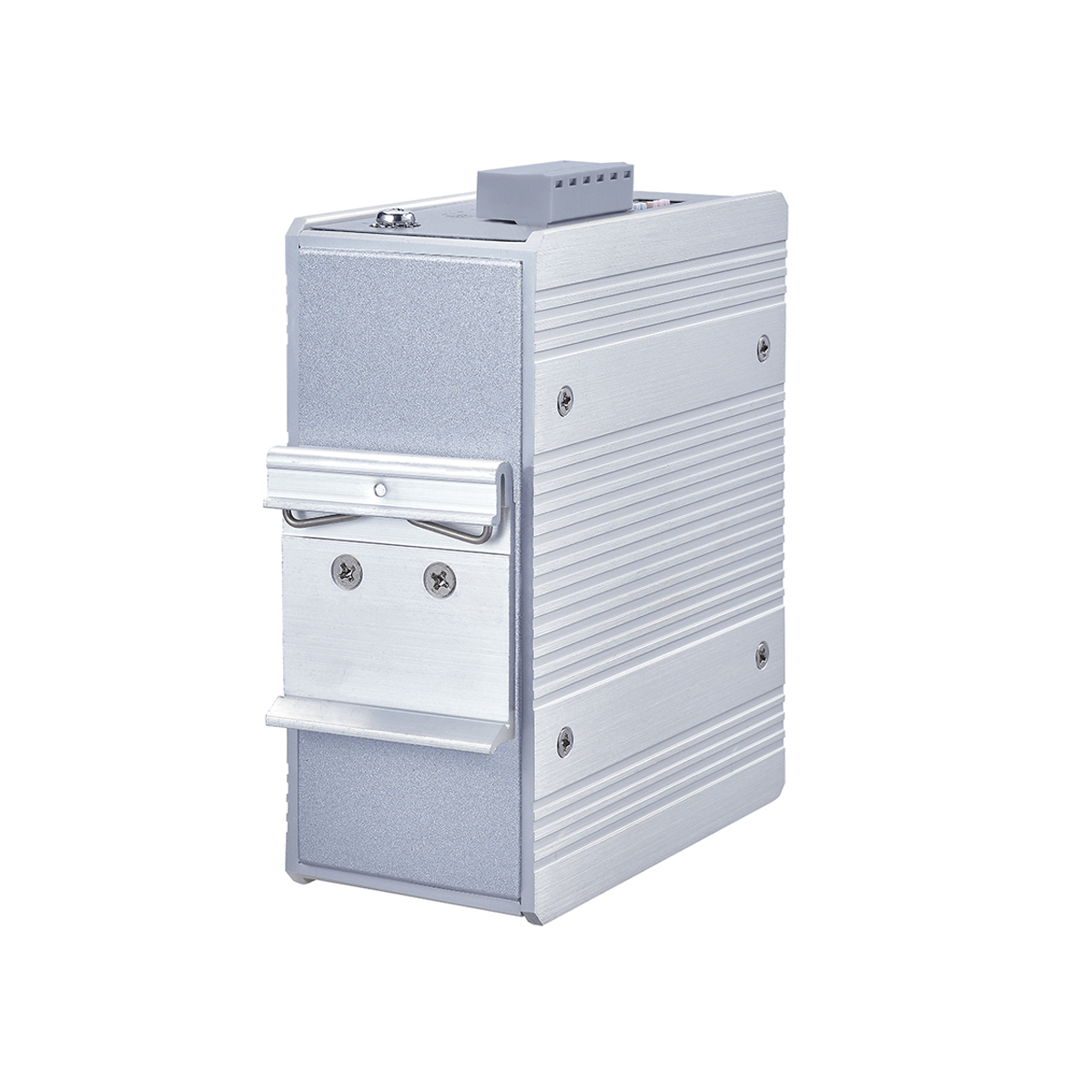

| IMC-661 Photo | 2021-09-02 |
|
