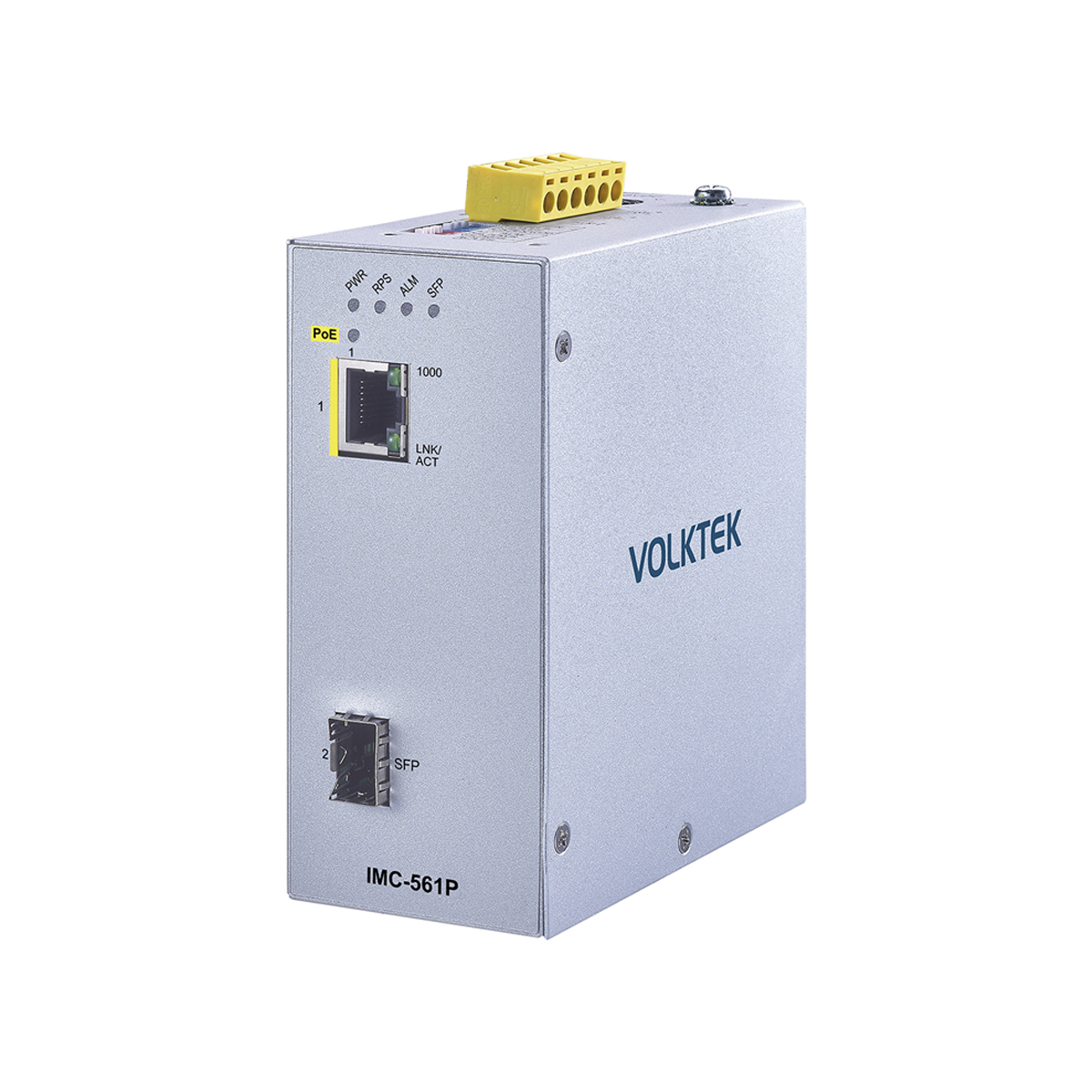

IMC-561P 是一款具備 10/100/1000 PoE+ 連接埠和FX/GbE SFP 連接埠的工業級轉換器，將光纖轉換為 PoE+，適用於通過光纖實現遠距離 PD 設備與網絡中心的連接。該設備兼容第三方設備，具備多速率的 RJ45 連接埠，可適應不同速率，並將數據傳輸到兼容不同速率模組的 SFP 連接埠。
IMC-561P 使用 LED 信號讓用戶監控連接狀態。設備使用 Line LoopBack 功能進行診斷和故障排除，並使用流量控制來管理數據傳輸。
該媒體轉換器採用工業級元件製造，並配有 IP30 外殼，具備高導熱性，能有效保護設備免受工具和其他危害。加固型設計適用於 -10℃ 至 60℃ (14°F~140°F) 的室內及機櫃應用環境。為確保可靠性，設備配有冗餘電源供應和終端接線台上的報警繼電器，當電源故障時可發出警報，確保持續運作。
使用智慧型 PoE 技術連接一個受電設備
新的監控攝像頭和無線存取點 (WAPs) 使用節能 PoE 技術來連接其他設備。該媒體轉換器提供 30 瓦功率預算給 1 個合規設備，並通過即插即用功能在連接後自動運行。
使用者友好的信號強度和故障連結監控
LFS (連結故障信號) 方便用戶輕鬆判斷光纖信號強度，並檢測銅纜和光纖端口上的故障連結。
抗極端環境
該設備採用工業級元件製造，經過內部測試，並獲得 CE、FCC 和 RoHS 等國際組織的安全認證，確保在惡劣環境中的可靠運行。該設備能耐受中高溫度範圍 -10℃ 至 60℃ (14°F~140°F)，非常適合機櫃內和室內應用，也適合安裝於多種機械設備。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX/FX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
1 x 10/100/1000BASE-T (PoE RJ45)
1 x 100FX/GbE SFP Slot
LED Panel

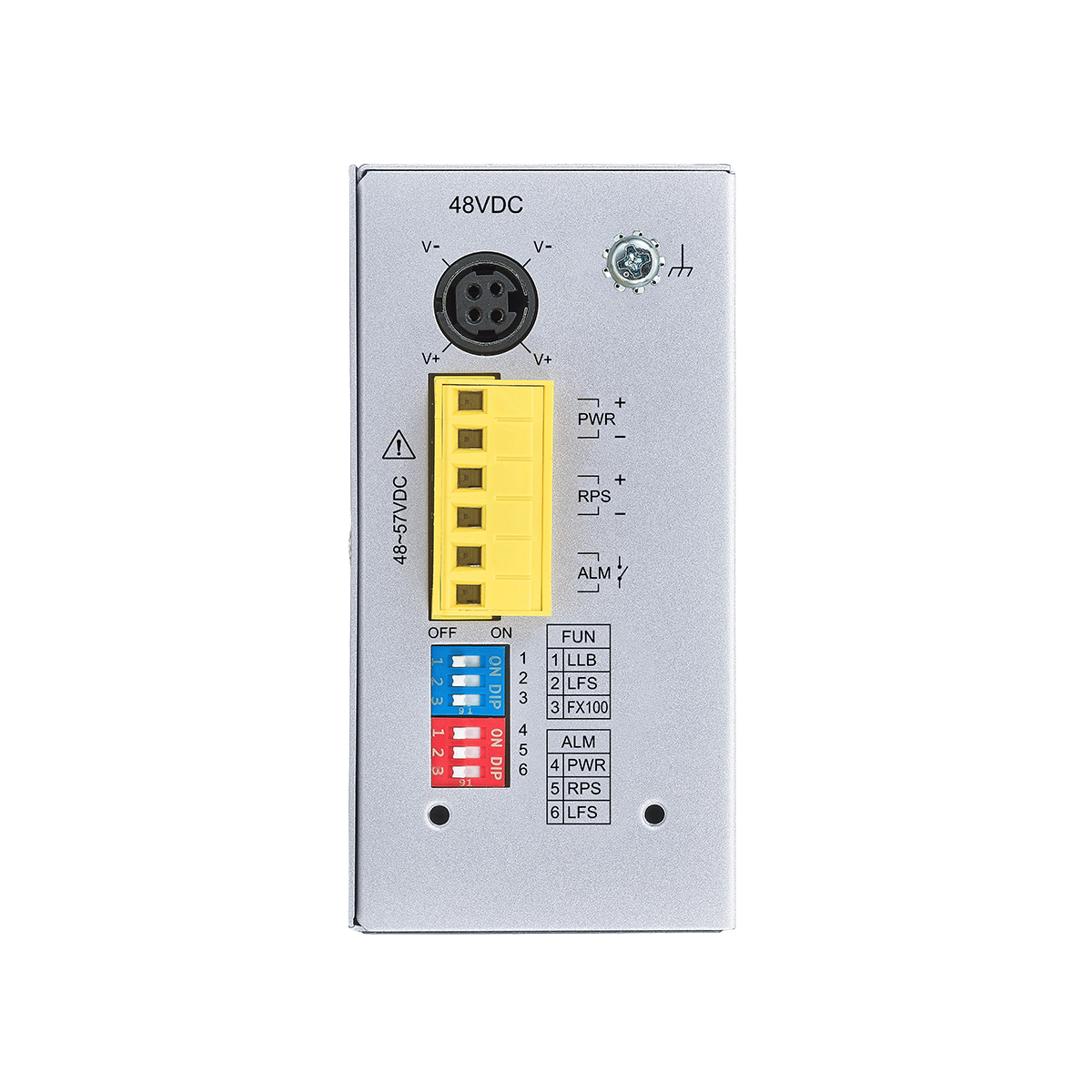

PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
Power
Input Voltage
Primary: 48~57VDC
Redundant: 48~57VDC
Power Connection
4-pin DC-Jack (48V DC)(Primary Power Input)
6-pin Terminal block (Primary/Redundant Power Input)
Power Input Polarity Protection
Present
Power Voltage Drop Alarm
Primary/Redundant Power Input
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Power Consumption
7W (System)
40W (with 1 PoE plus fully loaded)
ESD Protection
Present
Surge Protection
Present
Mechanical and Environment
Housing
Metal Case (IP30 protection)
Mounting

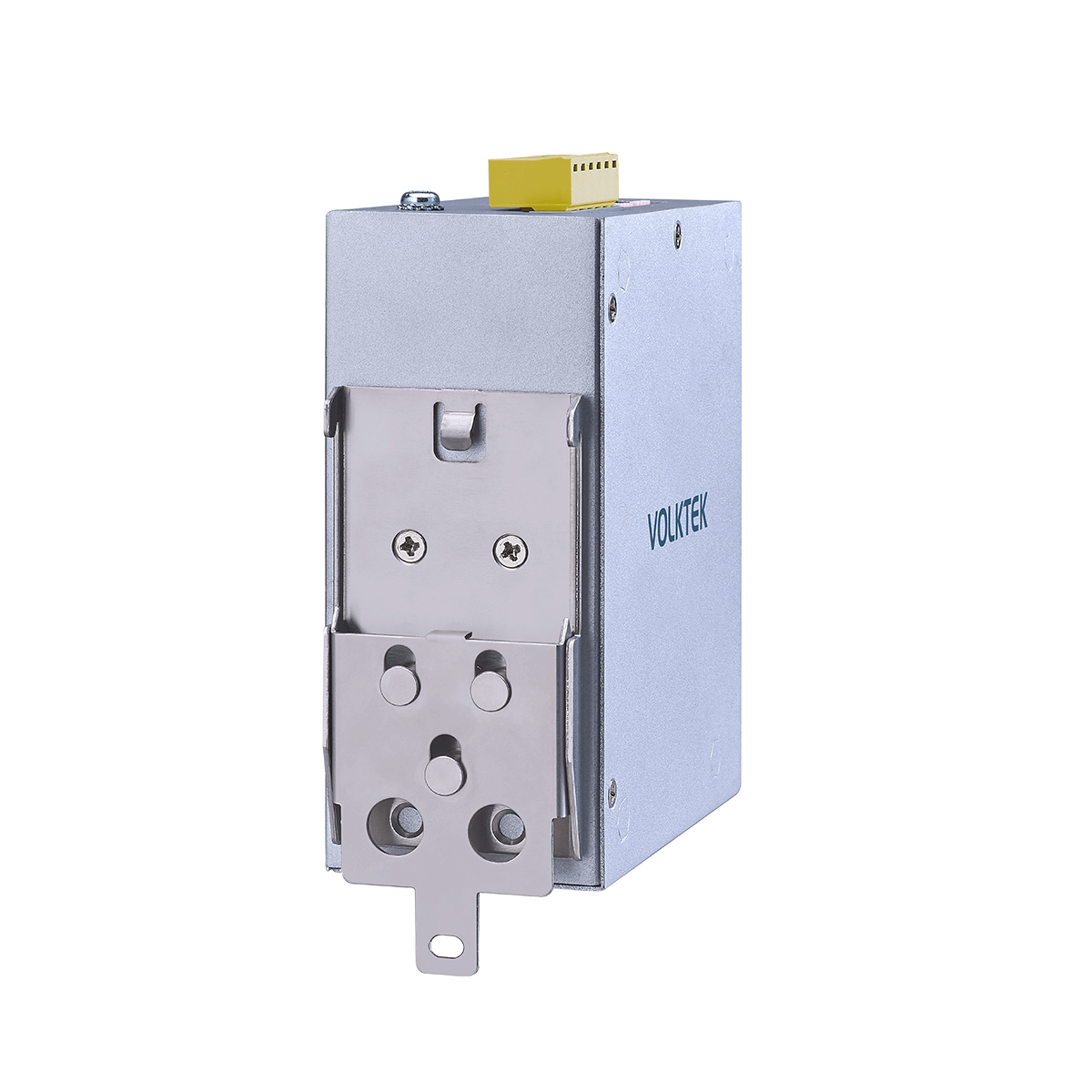

DIN-Rail, Wall Mount (optional)
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
385 g (0.85 lb)
Dimension (WxHxD)
50 x 116 x 100 mm (1.97 x 4.57 x 3.94 in)
Ordering Information
| Model | Description |
|---|---|
| IMC-561P | 1 x 10/100/1000 PoE+ to 1 x FX/GbE SFP Hardened Converter |
*Specifications subject to change without prior notice.
