SEN-8428PL-24V 是一款輕管理型 8 埠 10/100/1000 PoE+ 和 2 埠 FX/GbE SFP 工業交換機，專為室內監控和網際網路接取點應用設計，具有實時網路監控功能。這款 PoE+ 交換機擁有多達 8 埠 PSE（供電設備）端口，可通過網頁瀏覽器控制所有遠端供電裝置（PDs），並且支持所有端口的自動協商，並支持 Modbus TCP 以輕鬆整合 HMI 和遺留設備。
該設備提供多種配置管理工具，技術人員僅需三小時即可學會使用。響導可將安裝過程縮短為三步驟、三分鐘完成。監控和管理平台、拓撲圖和儀表板提供實時資訊，幫助用戶診斷網路並在無需現場技術人員的情況下進行故障排除。透過 DIP 開關在第 1 和第 2 埠上啟用的 QoS（服務質量）限制可以優化網路性能。
此交換器採用工業級組件製造，外殼為金屬材質，可防護設備免受工具和危險的損害。24V 至 57V 的寬廣輸入電源範圍使設備能夠在工廠生態系統和其他商業/住宅安全應用中運行，無需額外安裝電源插座。設計上可承受振動、衝擊、掉落，並且適用於-10℃~60℃ (14°F~140°F) 的高強度應用環境，無需空調。為確保可靠性，冗餘電源供應和終端塊上的警報繼電器接點確保不間斷操作，並在電源故障時發出警報。
LAMUNGAN - 監控與管理平台
Lamungan 是 定揚 的嵌入式監控與管理平台，擁有易於使用的介面，包括響導、拓撲圖和儀表板，幫助用戶在更短的時間內完成更多任務，以節省資源並提高效率。它整合了四種工具，涉及設備部署與安裝、網路性能、設備監控和網路配置。
響導 - 三分鐘完成三步驟安裝
當新交換機連接時，向導幫助技術人員設置網路訪問、安全性和登錄信息。這樣可以快速完成所有設備的安裝，並在網絡連接穩定後繼續進行遠程配置。對於不熟悉這些設備的用戶，向導可以解決很多麻煩。
拓撲圖 - 智能互動網絡一覽
為了輕鬆找出問題和進行故障排除，網絡的全景視圖提供了 OT 和 IT 用戶全面的理解。以太網交換機使用智能技術來發現第三方設備、其介面和鏈接路徑狀態，並以三色代碼（綠色、琥珀色和紅色）顯示。此外，用戶還可以用自定義圖標和背景圖像設置地圖。
儀表板 - 網絡性能可視化
儀表板讓用戶在簡單的界面中可視化交換機的 CPU 性能和數據傳輸速率，快速檢測設備和網絡問題，並提供快速協助。
從控制室管理遠程 PDs
符合 PoE+（IEEE 802.3 af/at）標準，該設備可為所有連接的 PDs 提供最多 30W/端口的功率，但僅限制足夠的功率供設備工作，保護設備免受突發電源浪湧的影響。交換機管理介面使用 PD 控制功能，如 PD 活躍檢查和 PoE 調度，從中央位置控制遠程設備。
第三方設備兼容性和速度適應性
該設備的多速率端口能夠以 10/100/1000 Mbps 的以太網速度在銅纜上傳輸數據，並在光纖上以 100/1000 Mbps 的速度傳輸數據，根據需求適應第三方設備的以太網速度。當連接到交換機的遺留設備時，它會自動協商，減少了為調整緊張預算而需要額外適配器的需求。
優化的網絡性能
實時向控制中心或其他設備傳輸數據至關重要，這得益於 QoS（服務質量）和流量控制功能，交換機優先處理數據傳輸並提高性能。
電源故障保護：冗餘電源輸入和繼電器輸出警報
為了確保電力持續運行，交換機設計為可以同時連接兩個電源和一個警報。如果主電源停止工作，交換機將自動使用備用電源並觸發通知警報，以在電源故障時通知技術人員。
耐極端環境
該設備由工業級組件製成，經過內部測試，並且已通過 CE、FCC 和 ROHS 等國際市場安全組織的認證，能夠在惡劣的環境條件下可靠運行。強大的耐高溫（-10℃ 至 60℃ / 14°F~140°F）和干擾抵抗能力，使這款設備在多種機械設備的惡劣環境中不易失效。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Port Authentication
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
2 x 100FX/GbE SFP

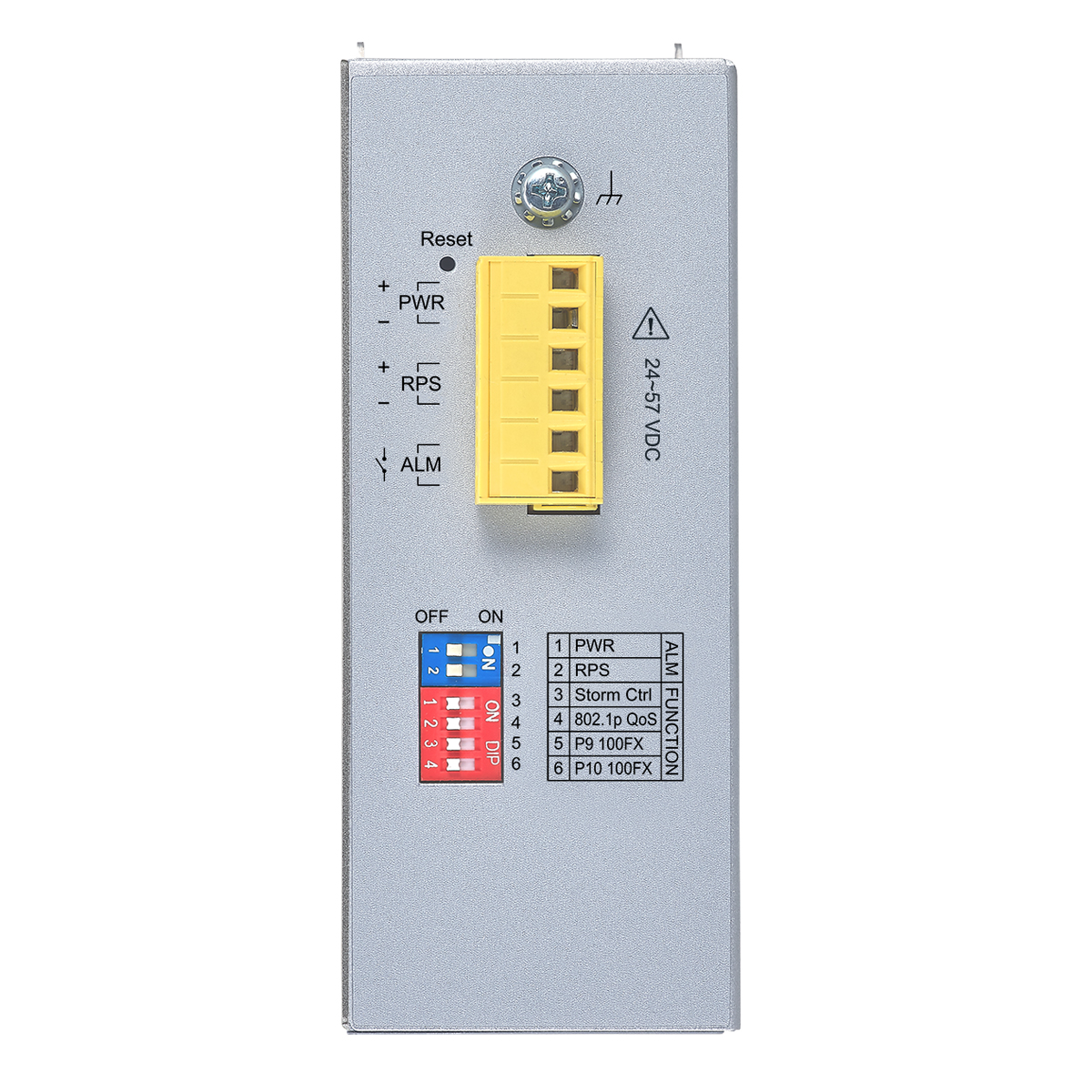

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 24~57V DC
Redundant inputs: 24~57V DC
Connection
Teminal Block
Power Consumption
System: 13W
PoE Power Budget: 240W @ 48V or 120 W @ 24V
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Metal

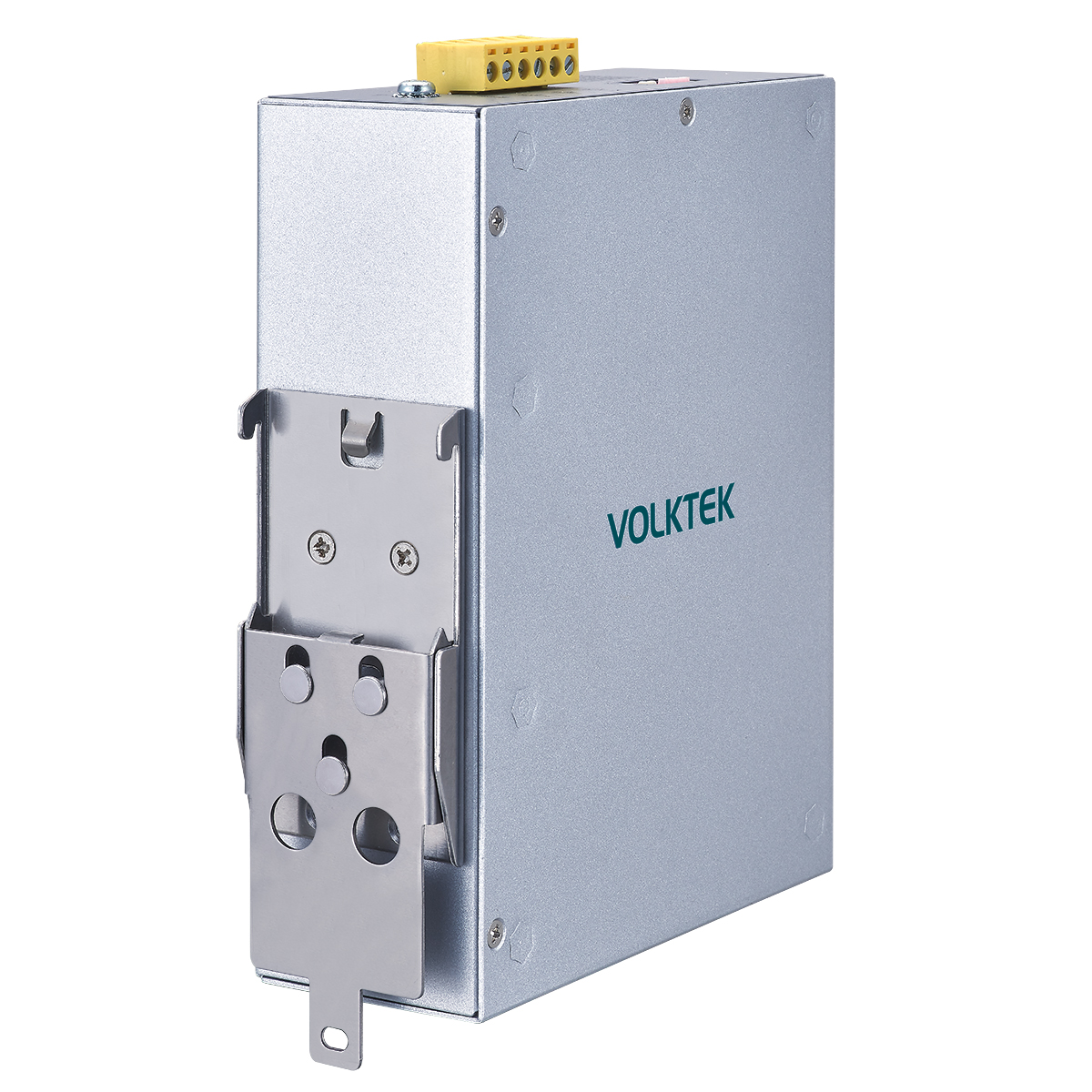

Mounting
DIN-Rail
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
560 g (1.23 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.36 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-8428PL-24V | Lite Managed 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
