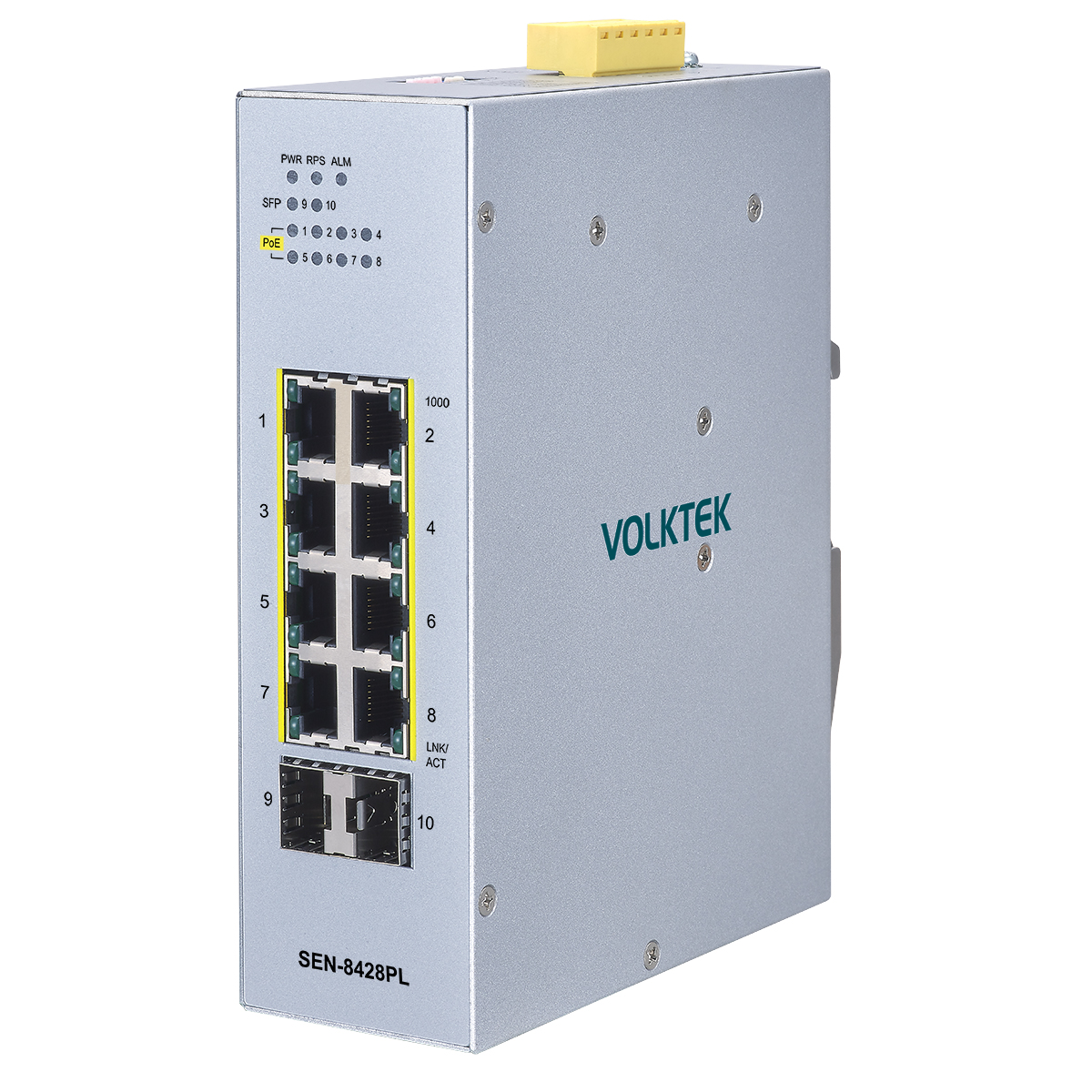

SEN-8428PL 是一款輕管理型 8 連接埠 10/100/1000 PoE+ 及 2 連接埠 FX/GbE SFP 工業交換器，專為室內監控和網際網路接入點應用設計，並具備實時網路監控功能。這款 PoE+ 交換器配備高達 8 個 PSE（電源供應設備）連接埠，能透過網頁瀏覽器控制所有遠端供電設備（PD），並提供自動協商功能，支持 Modbus TCP 以輕鬆整合 HMIs 和舊有設備。
具有多種管理工具進行配置，技術人員只需三小時即可學會使用此設備。向導將安裝過程簡化為三步驟，並在三分鐘內完成。監控和管理平台，包括拓撲圖和儀表板，實時提供有用資訊，幫助用戶診斷網路問題並在無需現場技術人員的情況下進行故障排除。速率限制和 QoS（服務質量）允許網路優化。
此交換器採用工業級元件，金屬外殼可保護設備免受工具和危害的損壞。設計能承受振動、衝擊、掉落，以及 -10℃~60℃ (14°F~140°F) 的溫度範圍，適合在無空調的嚴苛應用環境中使用。為確保可靠性，冗餘電源和終端塊上的警報繼電器聯絡點能確保不間斷運作，並在電源故障時發出警報。
LAMUNGAN - 監控與管理平台
Lamungan 是 定揚 的嵌入式監控與管理平台，擁有易於使用的介面，包括向導、拓撲圖和儀表板，幫助使用者在更短的時間內達成更多，節省資源並提高效率。它集成了有關設備部署與安裝、網路性能、設備監控和網路配置的四種工具。
引導響導 - 三步驟安裝，三分鐘完成
當新的交換器連接時，響導協助技術人員設置網路訪問、安全性和登錄資訊。這樣可以快速完成所有設備的安裝，並在網路連接確立後繼續進行遠端配置。對於不熟悉這類設備的使用者，向導可以解決很多問題。
拓撲圖 - 智能互動的網路全景
為了方便問題查找和故障排除，網路的全景圖使 OT 和 IT 使用者能夠全面了解網路情況。乙太網交換器利用智能技術發現第三方設備、它們的介面和連接路徑狀態，顯示為三種顏色代碼（綠色、琥珀色和紅色）。此外，用戶可以使用自定義圖標和背景圖像來設置地圖。
儀表板 - 網路性能可視化
儀表板讓用戶在簡單的介面中可視化交換器的 CPU 性能和數據傳輸速率，以快速檢測設備和網路問題並提供迅速的協助。
從控制室管理遠端 PDs
符合 PoE+ (IEEE 802.3 af/at) 標準，此設備可以向所有連接的 PDs 提供高達 30W/連接埠的功率，但僅限於設備運行所需的功率，以保護設備免受突發的電力波動。交換器管理介面利用 PD 控制功能，如 PD 存活檢查和 PoE 時程，從中心位置控制遠端設備。
第三方設備相容性與速率適應性
此設備的多速率連接埠可在銅線上以 10/100/1000 Mbps 和光纖上以 100/1000 Mbps 傳輸數據，並根據第三方設備的需求調整乙太網速率。當連接到舊有設備時，它會自動協商，減少額外共應器的需求，幫助節省預算。
優化的網路性能
實時傳輸數據到控制中心或其他設備至關重要，借助 QoS（服務質量）和流量控制功能，交換器優先處理數據傳輸並提高性能。
電力故障保護：冗餘電源輸入與繼電器輸出警報
為保證電力連續供應，交換器設計為同時連接兩個電源和一個警報。如果主電源停止工作，交換器將自動切換到備用電源，並觸發警報通知技術人員電力故障。
耐極端環境
該設備採用工業級元件，經過內部測試，並獲得國際市場安全組織（如 CE、FCC 和 RoHS）的認證，確保在惡劣環境條件下的可靠運行。對於 -10℃ 到 60℃ (14°F~140°F) 的高溫和干擾具有強大的耐受性，使該設備在多種機械環境中穩定可靠。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Port Authentication

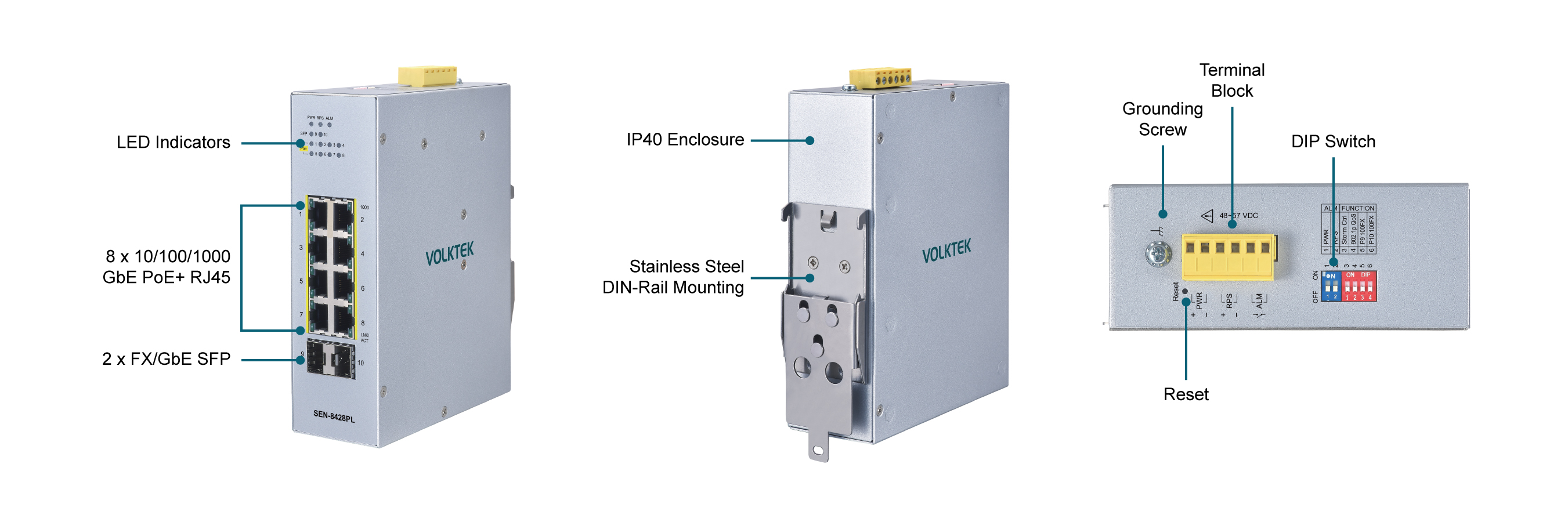

Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
2 x 100FX/GbE SFP

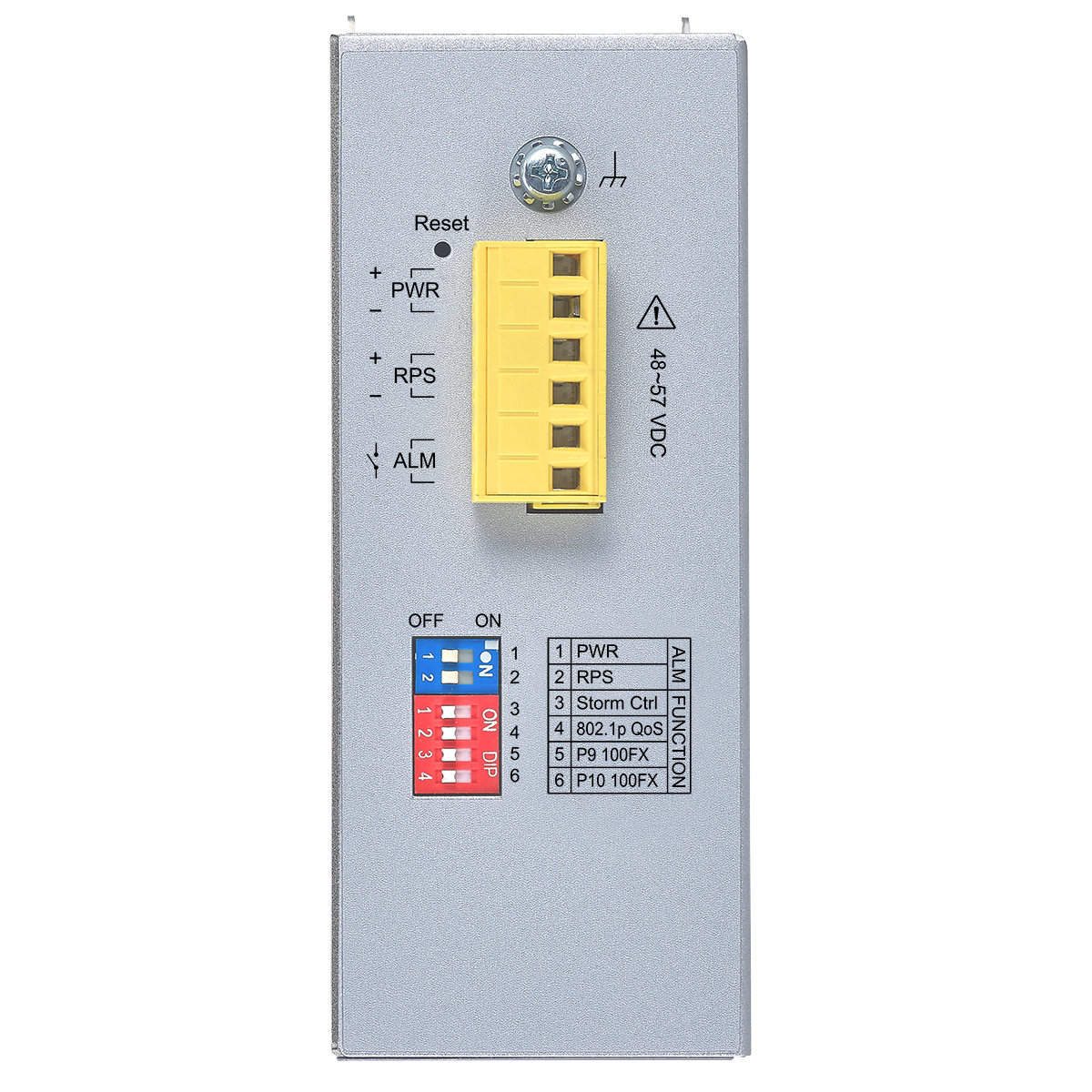

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 48~57V DC
Redundant inputs: 48~57V DC
Connection
Teminal Block
Power Consumption
System: 10W
PoE Power Budget: 240W
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Metal
Mounting
DIN-Rail
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
560 g (1.23 lb)

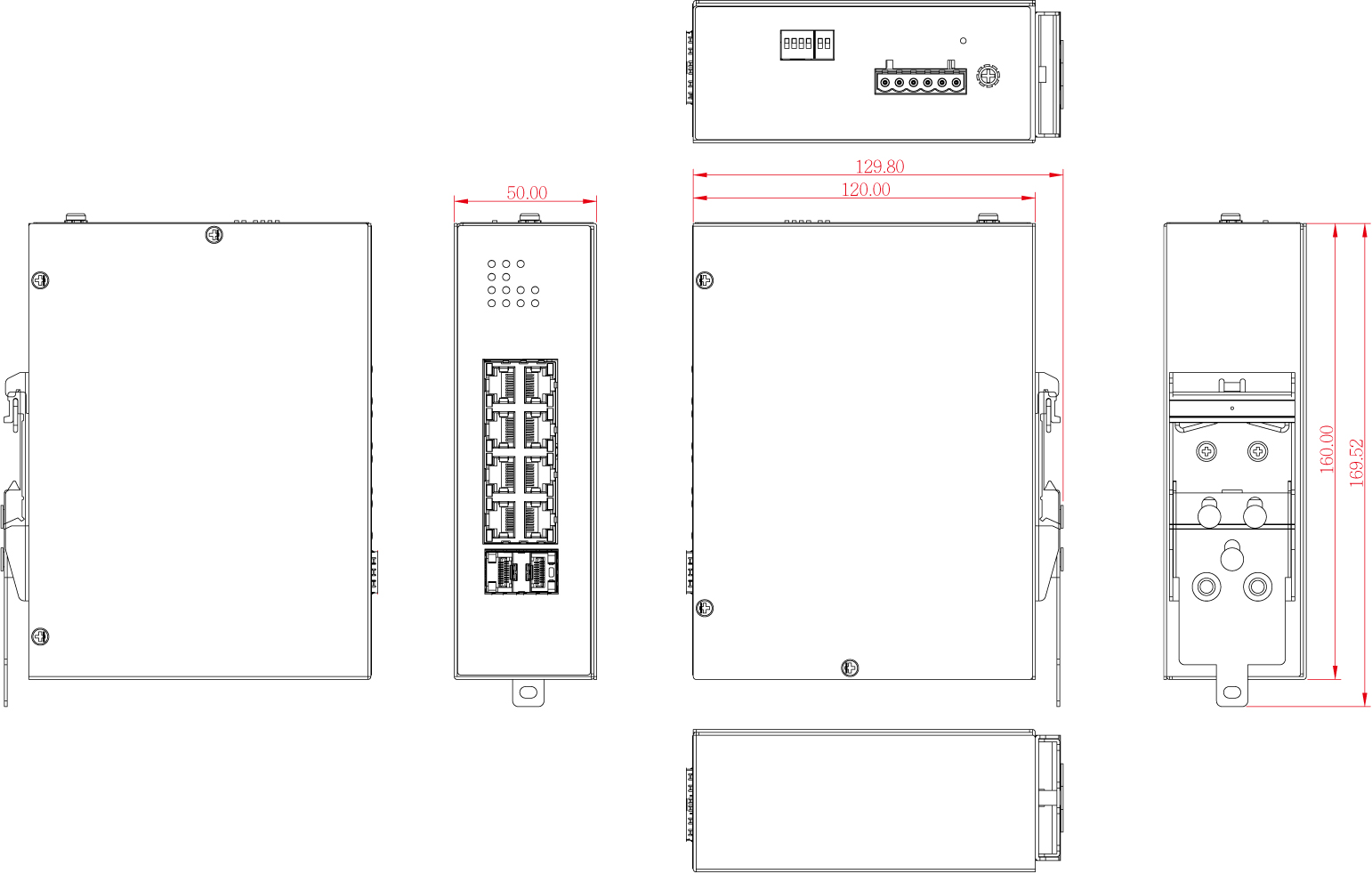

Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.36 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-8428PL | Lite Managed 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
