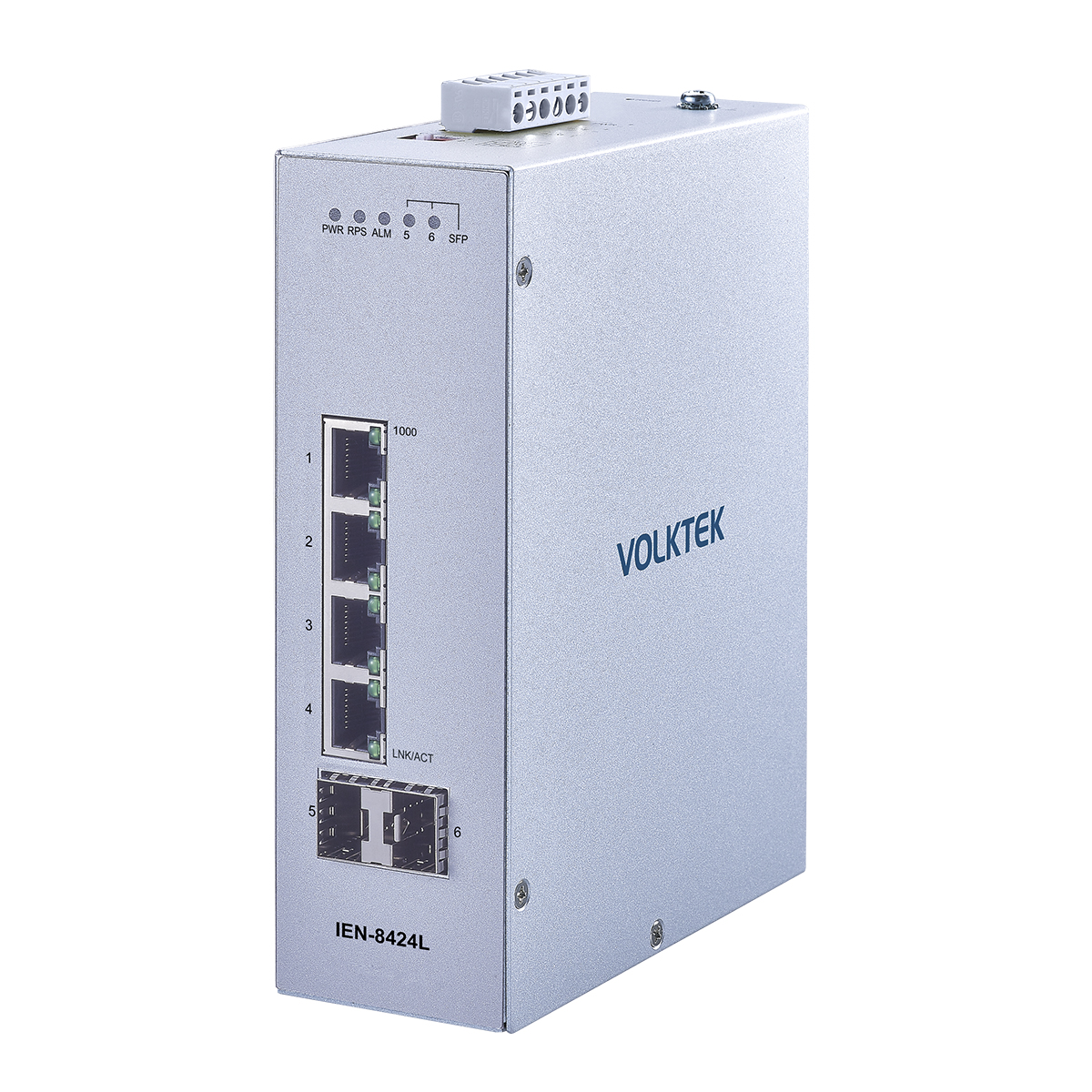

IEN-8424L 是一款輕管理型4 x 10/100/1000 RJ45 和 2 x FX/GbE SFP的工業交換器，專為自動化環境中的控制器和設備之間的實時監控和通信而設計。此交換器可與 PLC、HMI 以及舊有設備等工業設備配合使用。它提供所有連接埠的自動協商功能和 Modbus TCP，以便在工業乙太網應用中輕鬆聚合設備。
配備多種管理工具進行配置，技術人員只需三小時即可學會使用此設備。安裝嚮導將安裝過程縮短為三步驟和三分鐘。監控和管理平台、拓撲圖和儀表板提供實時有用信息，幫助用戶診斷網路問題並在無需現場技術人員的情況下進行故障排除。速率限制和 QoS（服務質量）允許網路優化。
此交換器使用工業級元件，封裝在IP30外殼中，以保護設備免受工具和危險的影響。設計能夠承受振動、衝擊、掉落以及-10℃~60℃（14°F~140°F）的溫度範圍，適合無需空調的嚴苛應用環境。為確保可靠性，冗餘電源供應和終端區塊上的警報繼電器聯絡點確保不間斷運行，並在電源故障時發出警報。
LAMUNGAN - 監控和管理平台
Lamungan 是 定揚 的內建監控和管理平台，提供易於使用的介面，包括嚮導、拓撲圖和儀表板，幫助用戶在更短的時間內達成更多，節省資源並提高效率。它整合了四個工具，涵蓋設備部署與安裝、網路性能、設備監控和網路配置。
嚮導 - 三分鐘內完成三步驟安裝
當新的交換器連接時，嚮導協助技術人員設置網路訪問、安全性和登錄信息。這使得所有設備的安裝可以迅速完成，隨後在網路連接完成後進行遠程配置。對於不熟悉這類設備的用戶，嚮導能夠解決很多問題。
拓撲圖 - 智能且互動的網絡一覽
為了方便問題查找和故障排除，網路的鳥瞰視圖提供了 OT 和 IT 用戶全面的了解。乙太網交換器使用智能技術來發現第三方設備、其接口以及鏈路狀態，並以三種顏色代碼（綠色、琥珀色和紅色）顯示。此外，用戶可以使用自定義圖標和背景圖像來設置地圖。
儀表板 - 網路性能可視化
儀表板讓用戶以簡單的界面可視化交換器的 CPU 性能和數據傳輸速率，快速檢測設備和網路問題，並提供快速協助。
第三方設備相容性和速度適應性
此設備的多速率端口能夠以不同的乙太網速度（銅纜 10/100/1000 Mbps 和光纖 100/1000 Mbps）傳輸數據，並根據第三方設備的需求適應其乙太網速度。當舊有設備連接到交換器時，它會自動協商，減少需要額外適配器的情況，以調整緊張的預算。
優化網路性能
實時將數據傳輸到控制中心或其他設備是至關重要的，交換器通過 QoS（服務質量）和流量控制功能來保證數據傳輸的優先級和性能。

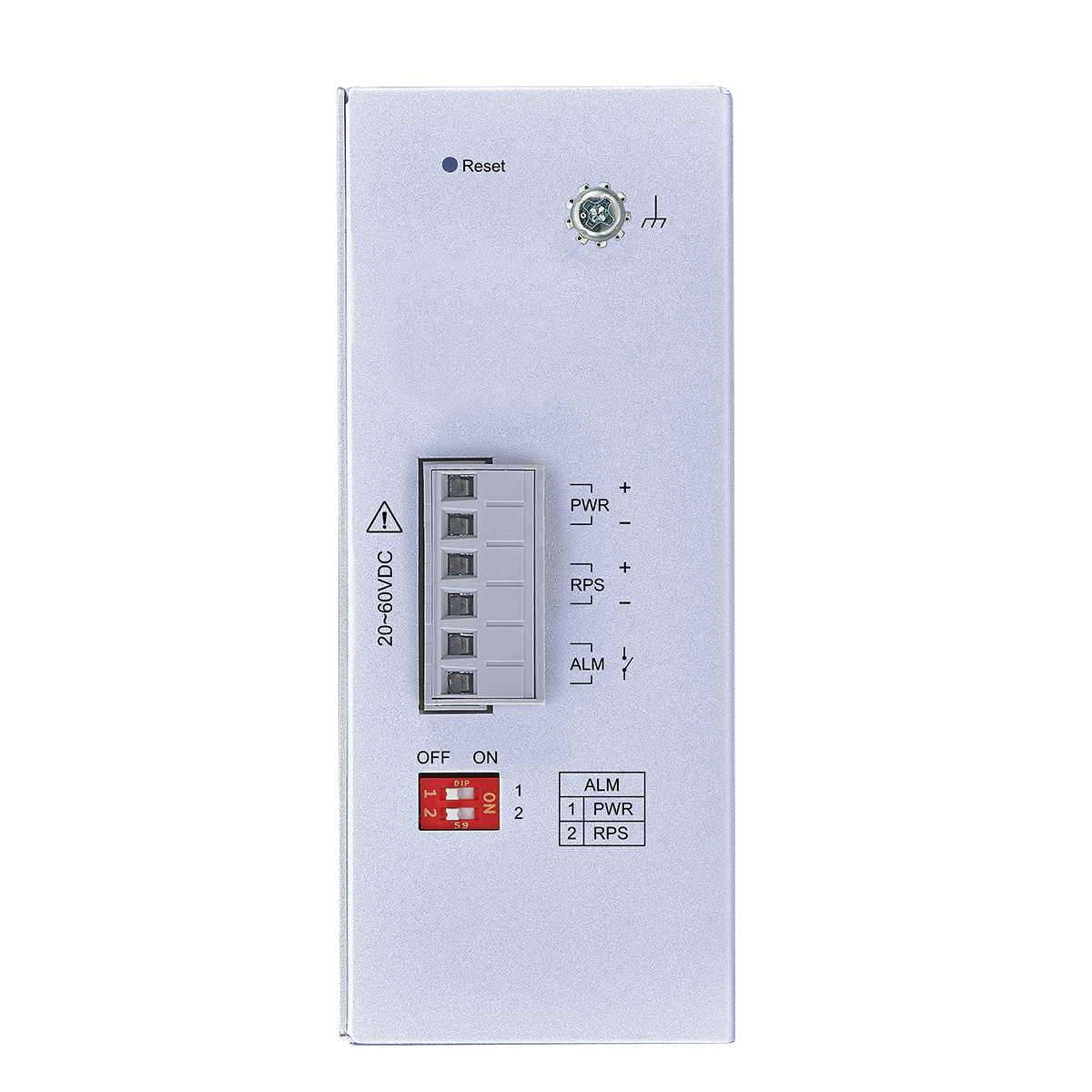

電源故障保護：冗餘電源輸入和繼電器輸出警報
為了保證電力持續供應，交換器設計為可同時連接兩個電源和一個警報。如果主要電源供應停止工作，交換器將自動使用備用電源，並觸發通知警報以告知技術人員電源故障。
耐極端環境
此設備使用工業級元件，在內部測試過並獲得國際市場安全組織（如 CE、FCC 和 RoHS）的認證，確保在惡劣環境條件下可靠運行。強大的耐高低溫（-10℃ 至 60℃ / 14°F~140°F）和抗干擾能力使此設備在多種機械設備周圍的嚴苛環境中表現出色。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Port Authentication
Interface
Ports
4 x 10/100/1000BASE-T (RJ45)
2 x 100FX/GbE SFP
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 20~60V DC
Redundant inputs: 20~60V DC
Connection
Teminal Block
Power Consumption
System: 10W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Metal

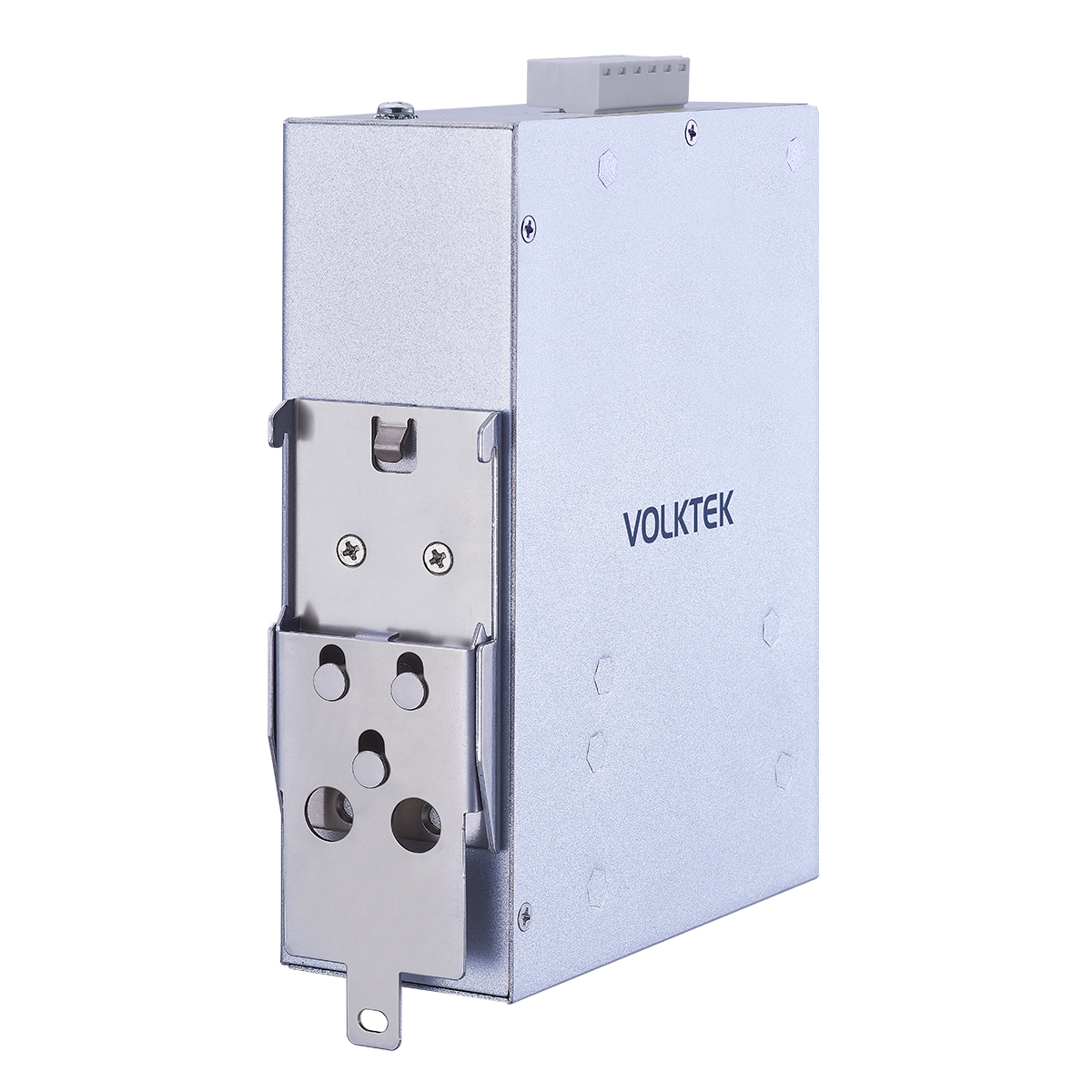

Mounting
DIN-Rail
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
430 g (0.95 lb)
Dimension (WxHxD)
50 x 160 x 120 mm ( 1.97 x 6.3 x 4.72 in)
.jpg)
Ordering Information
| Model | Description |
|---|---|
| IEN-8424L | Lite Managed 4 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
