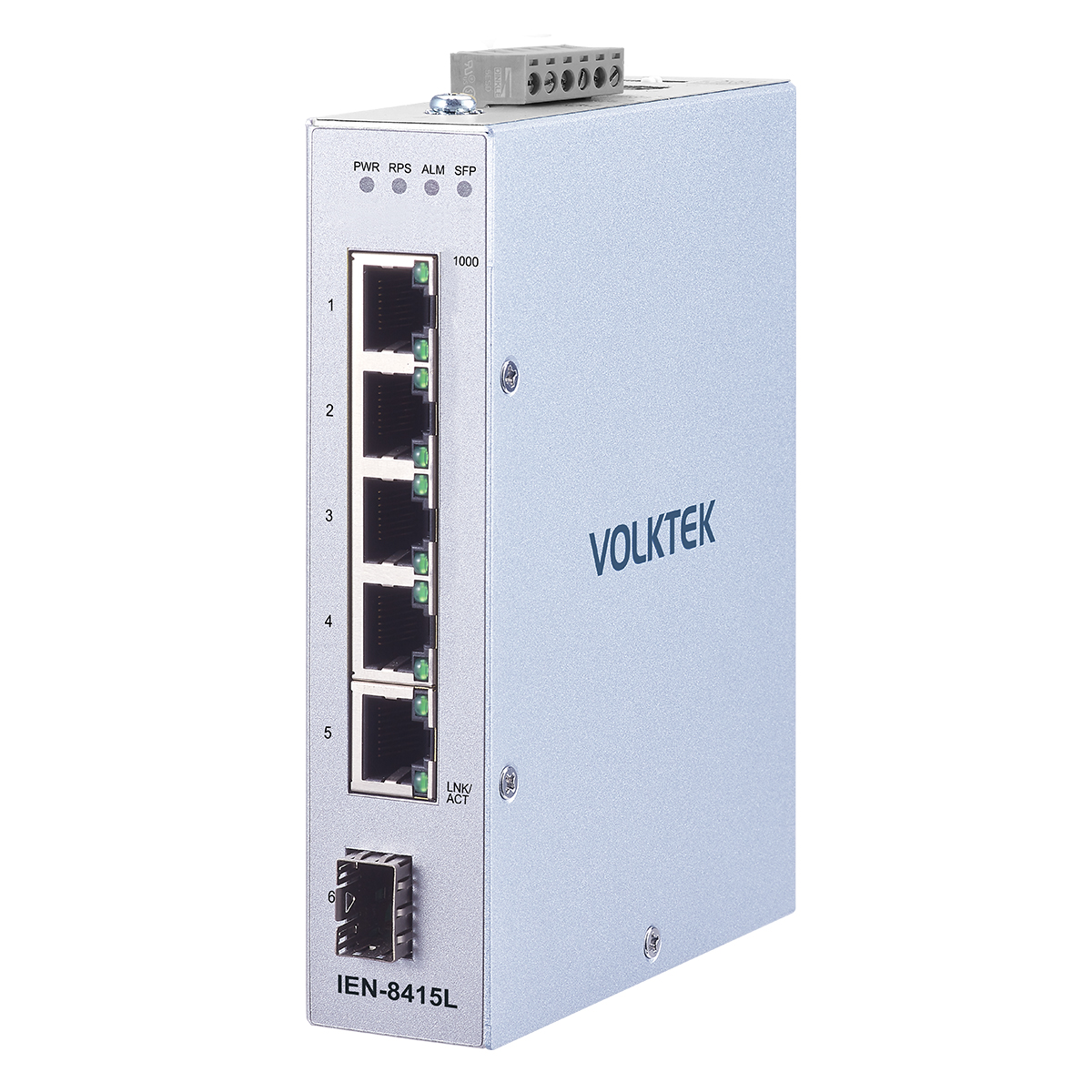

IEN-8415L 是一款輕管理型 5 x 10/100/1000 RJ45 連接埠和1 x FX/GbE SFP 的工業交換器，專為自動化環境中的控制器和設備之間的實時監控和通信而設計。此交換器可與 PLC、HMI 以及舊有設備等工業設備配合使用。它提供所有連接埠的自動協商功能和 Modbus TCP，以便在工業以太網應用中輕鬆聚合設備。
配備多種管理工具進行配置，技術人員只需三小時即可學會使用此設備。安裝嚮導將安裝過程縮短為三步驟和三分鐘。監控和管理平台、拓撲圖和儀表板提供實時有用信息，幫助用戶診斷網絡問題並在無需現場技術人員的情況下進行故障排除。速率限制和 QoS（服務質量）允許網路優化。
此交換器使用工業級元件，封裝在IP30外殼中，以保護設備免受工具和危險的影響。設計能夠承受振動、衝擊、掉落以及-10℃~60℃（14°F~140°F）的溫度範圍，適合無需空調的嚴苛應用環境。為確保可靠性，冗餘電源供應和終端區塊上的警報繼電器聯絡點確保不間斷運行，並在電源故障時發出警報。
LAMUNGAN - 監控與管理平台
Lamungan 是 Volktek 內建的監控與管理平台，提供易於使用的介面，包括安裝嚮導、拓撲圖和儀表板，幫助用戶以更少的時間達成更多目標，節省資源並提高效率。它整合了關於設備部署和安裝、網路性能、設備監控和網路配置的四種工具。
安裝嚮導 - 三分鐘內完成三步驟安裝
當連接新交換器時，安裝嚮導幫助技術人員設置網路訪問、安全性和登錄信息。這樣可以快速完成所有設備的安裝，隨後在網路連接建立後進行遠程配置。對於不熟悉這類設備的用戶，安裝響導能夠解決許多問題。
拓撲圖 - 一目瞭然的智能互動網路
為了方便問題查找和故障排除，拓撲圖提供了網絡的鳥瞰圖，讓 OT 和 IT 用戶全面了解網路狀況。乙太網交換器利用智能技術發現第三方設備、其接口和鏈路狀態，並以三種顏色代碼（綠色、琥珀色和紅色）顯示。此外，用戶還可以使用自訂圖標和背景圖片來設置地圖。
儀表板 - 網路性能可視化
儀表板讓用戶以簡單的介面可視化交換器的 CPU 性能和數據傳輸速率，快速檢測設備和網絡問題並提供快速協助。
第三方設備相容性和速率適應性
此設備的多速率連接埠能夠以 10/100/1000 Mbps 和 100/1000 Mbps 的光纖速度傳輸數據，並根據第三方設備的需求適應其以太網速率。當舊有設備連接到交換器時，它會與設備自動協商，減少額外適配器的需求，適應有限的預算。
優化網路性能
即時將數據傳輸到控制中心或其他設備至關重要，QoS（服務質量）和流量控制功能能確保數據的優先傳輸和性能提升。

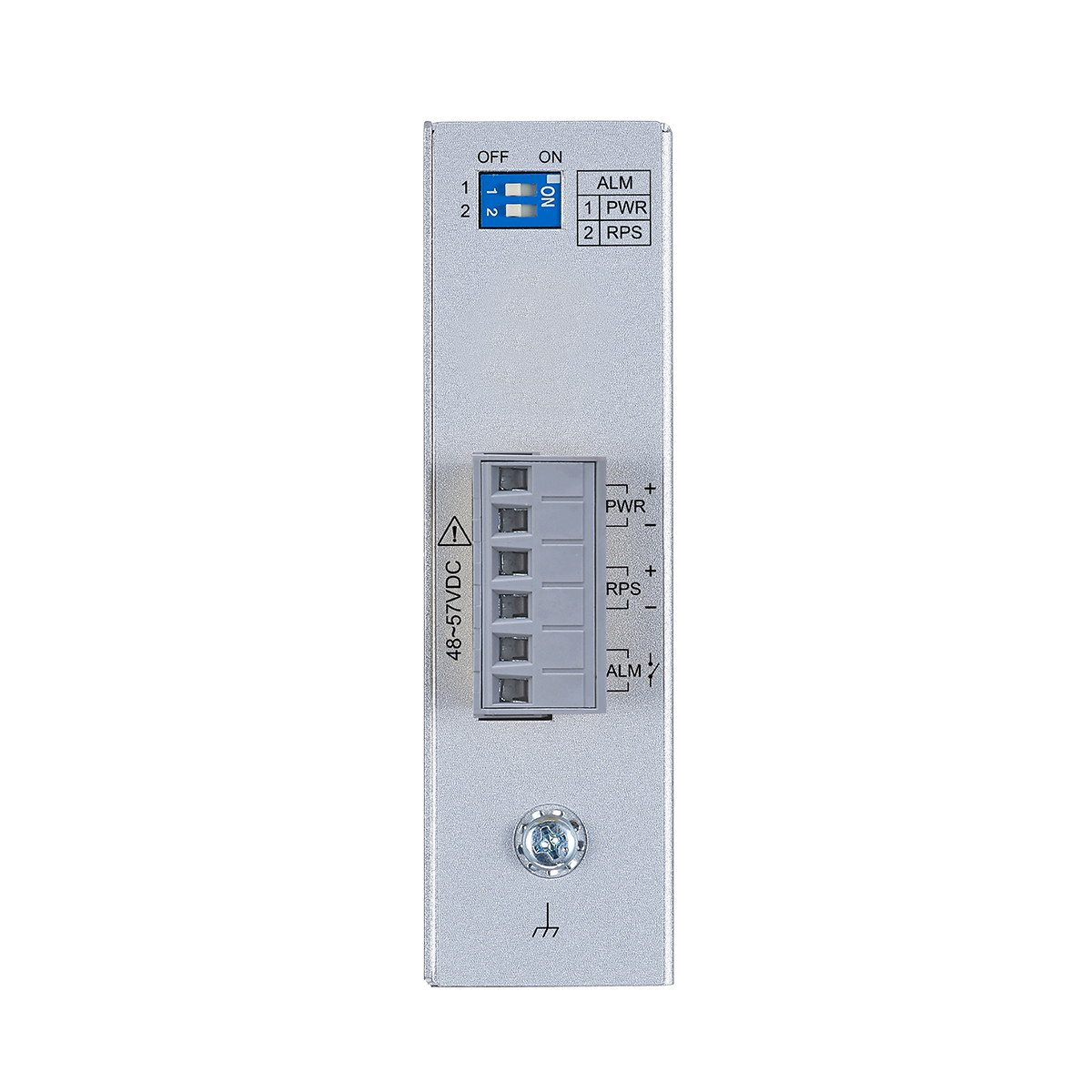

電源故障保護：冗餘電源輸入和繼電器輸出警報
為確保電源持續運行，交換器設計為同時連接兩個電源並配有警報。如果主電源停止工作，交換器將自動切換至備用電源並觸發通知警報，以便在電源故障時通知技術人員。
抗極端環境
該設備使用工業級元件，在內部進行測試，並通過國際市場安全組織（如 CE、FCC 和 ROHS）認證，以在惡劣環境條件下可靠運行。強大的耐高溫（-10℃ 至 60℃ / 14°F~140°F）和抗干擾能力使該設備在多種機械的嚴苛環境中表現卓越。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Port Authentication
Interface
Ports
5 x 10/100/1000BASE-T (RJ45)
1 x 100FX/GbE SFP
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 20~57V DC
Redundant inputs: 20~57V DC
Connection
Teminal Block
Power Consumption
System: 10W
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Metal
Mounting
DIN-Rail
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
280g (0.62 lb)
Dimension (WxHxD)
31 x 136 x 109.5 mm (1.22 x 5.36 x 4.31 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8415L | Lite Managed 5 x 10/100/1000 RJ45 & 1 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
