IEN-9428-SS 是一款具備 8 個 10/100/1000 RJ45 連接埠和 2 個 GbE SFP 連接埠的非網管工業級乙太網路交換器，設計符合變電站應用的要求和環境條件。連接埠用於連接工業設備和控制器，而光纖連接埠則提供無噪音的千兆乙太網傳輸，實現快速恢復、可靠且長距離連接至其他交換器或控制中心。
為了確保影像和數據的穩定傳輸，該裝置使用了速率限制和 QoS（服務質量），並優先處理使用 EIP、PROFINET 和 GOOSE 協議的工業應用。用戶可以通過調整 DIP 開關來更改數據優先權和速度設置。
該交換器採用工業級元件製成，封閉於 IP30 中，具有高熱導率，以保護設備免受工具和危害的損害。為了確保可靠性，冗餘電源供應和端子塊上的警報繼電器接點確保不間斷操作，並在電源故障時發出警報。設計能夠抵抗振動、衝擊、掉落以及 -40℃~75℃ (-40°F~167°F) 的溫度範圍，適合於要求苛刻的環境。
堅固的電氣與電磁防護
設計能夠抵抗 EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過壓、過流和反向極性。
冗餘電源系統
同時使用兩種不同的電源供電，例如 SDR-480P-48 電源供應器和 IRA-120/IRA-160 DIN 導軌安裝的交流轉直流電源適配器，並具有電源故障警報。
環保綠色乙太網技術
符合 IEEE 802.3az 節能乙太網（EEE）標準的綠色乙太網技術，能自動調整功耗。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
2 x 100FX/GbE SFP Slots

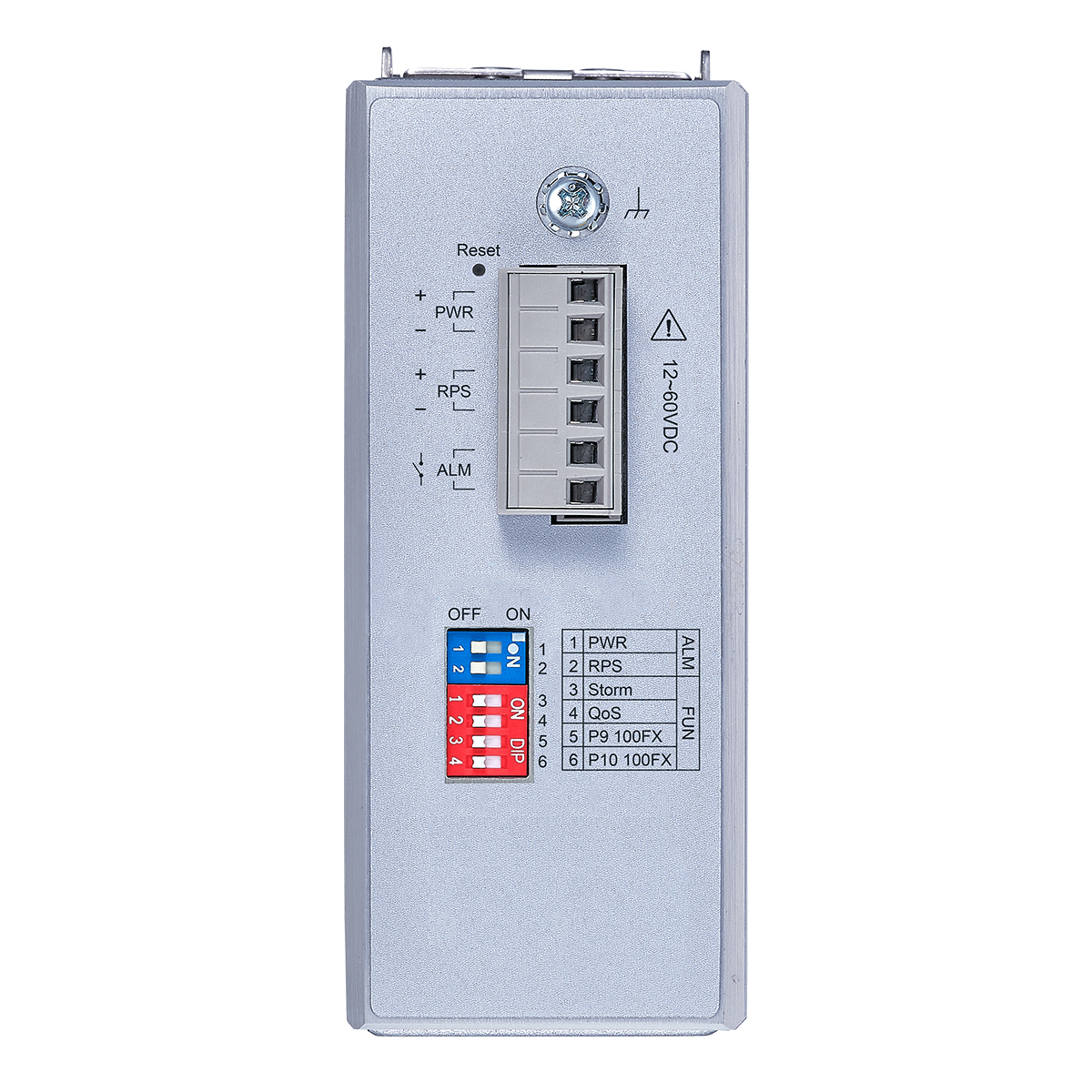

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
12V~60VDC
Connection
Teminal Block
Power Consumption
System: 13W
Alarm Relay
One relay output with current carrying capacity of 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)
Mounting Kit
DIN-Rail, Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
930 g (2.0 lb)
Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-9428-SS | Unmanaged 8 x 10/100/1000 RJ45 & 2FX/GbE SFP Industrial Switch, Substation Approval |
*Specifications subject to change without prior notice.
