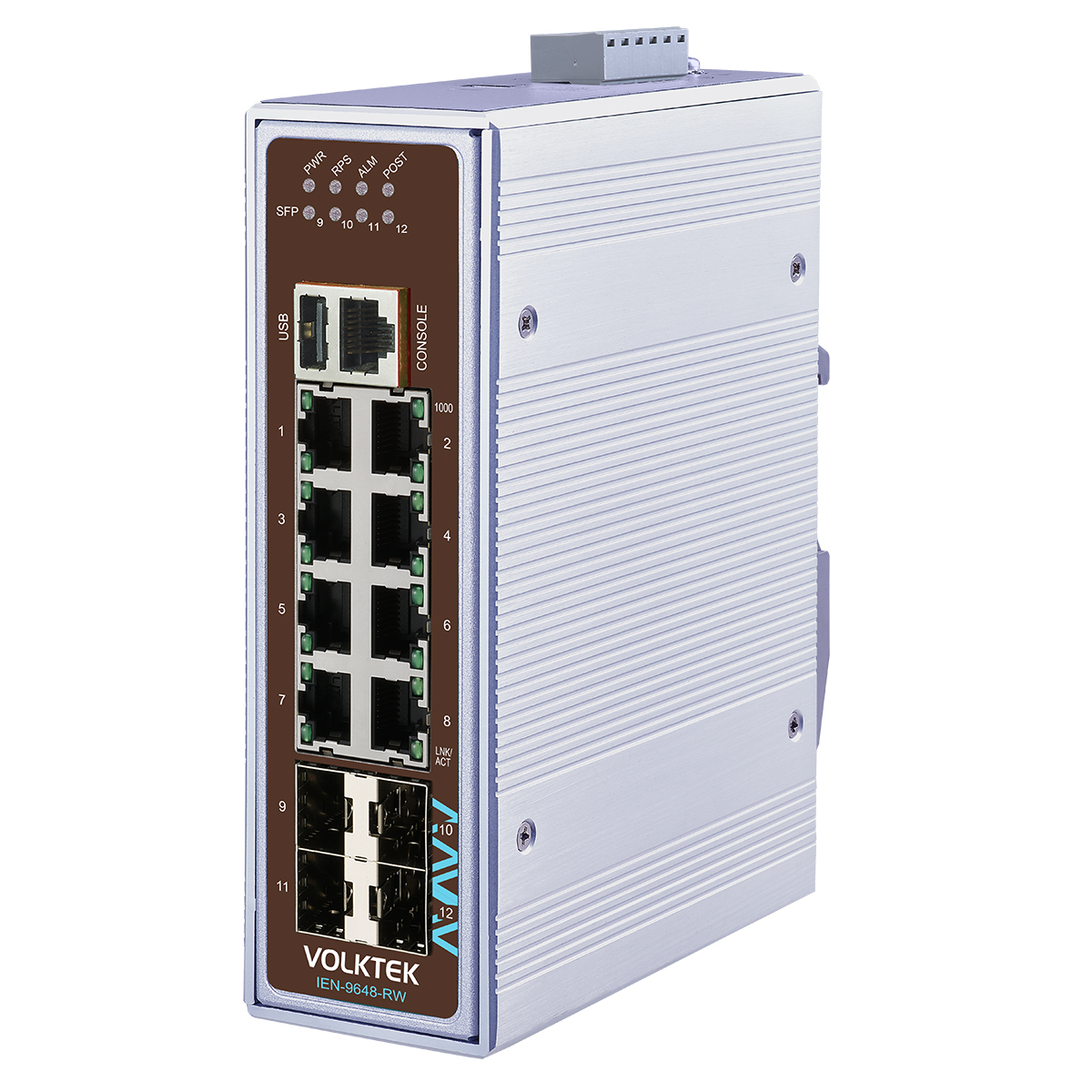

IEN-9648-RW 是一款高性能的 8 埠 10/100/1000 RJ45 和 4 埠 GbE SFP 的網管工業乙太網路交換器，專為滿足鐵路應用的耐熱要求和環境條件而設計，連接埠可連接工業設備和控制器，光纖連接埠則可實現無噪音的千兆乙太網傳輸，提供快速恢復、可靠且長距離的連接至其他交換器或控制中心。
RJ45 類型的控制台連接埠允許在網路出現問題時進行故障排除。USB 連接埠設計用於保存配置文件、系統日誌文件和升級韌體，減少網絡停機時間和運營成本。該交換器提供各種內建的流量優化和網路性能功能，以優先處理工業應用，防止通信過程中數據丟失，並確保穩定傳輸。交換機包括相容第三方設備的拓撲圖以監控網路。此設備符合網路安全標準，以保護網路免受漏洞威脅並保護您的資產。
該交換器採用工業級元件製造，並封裝在具有高熱傳導性的 IP30 ，以保護設備免受工具和危險的損害。為了確保可靠性，冗餘電源和終端區塊上的警報繼電器觸點可確保不間斷運行，並在斷電時發出警報。該設備能夠承受震動、衝擊、掉落和 -40℃~75℃ (-40°F~167°F) 的溫度範圍，非常適合像隧道這樣的場所使用。
堅固的電氣和電磁保護
設計能夠承受 EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過電壓、過電流和反向極性。
基於連接埠和 IEEE 802.1Q VLAN
GARP（通用屬性註冊協議）和 GVRP（通用 VLAN 註冊協議）用於將大型網路劃分為較小的部分和獨立的廣播域。
韌體自動備份
自動備份韌體到次級記憶體，並在主要記憶體丟失的情況下從次級記憶體中啟動韌體。
冗餘電源系統
為了確保電源持續運行，交換器設計為同時連接兩個電源和一個警報，通過標準工業終端區塊連接。如果一個電源停止工作，交換器將開始從另一個電源供電，並發出警報以通知技術人員事件發生。
高效的網路監控和管理
使用 SNMP（簡單網路管理協議）和 RMON（遠程監控）協議進行高效的流量管理和監控。
高效的流量優先排序
有效的 QoS（服務質量）機制用於優先分配、將專用流量傳輸到特定應用程序以及為關鍵通信分配適當的帶寬。
冗餘環路以實現快速網絡恢復
Xpress Ring 用於毫秒級檢測和恢復鏈路故障。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP

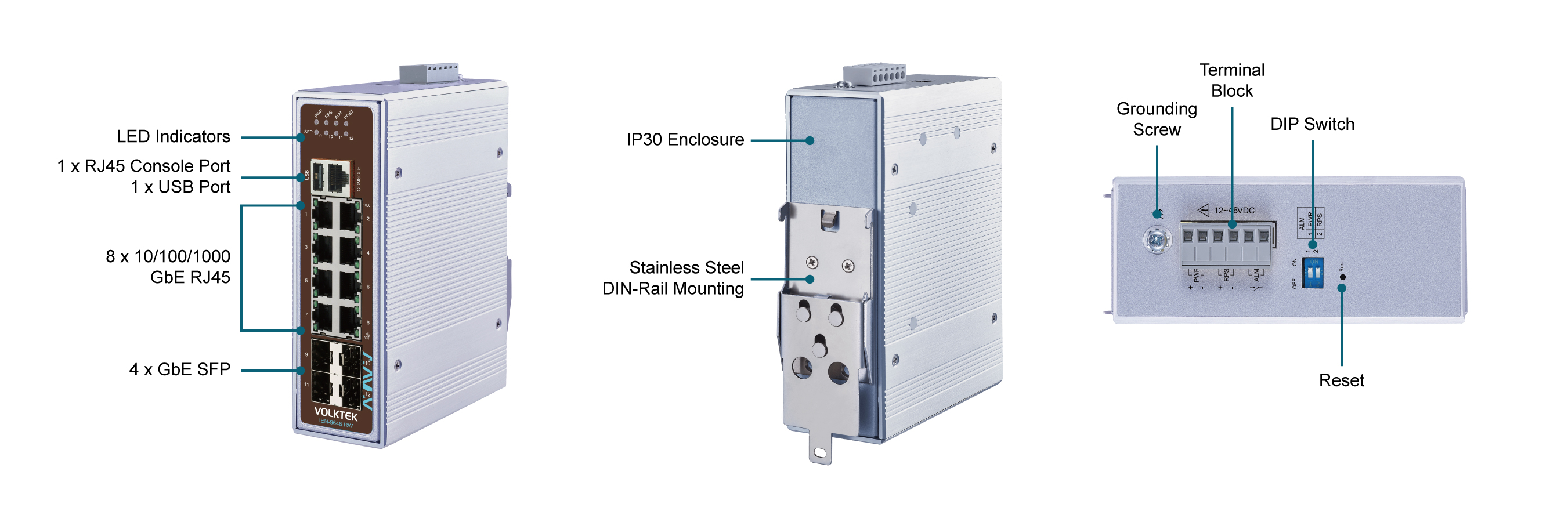

Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port

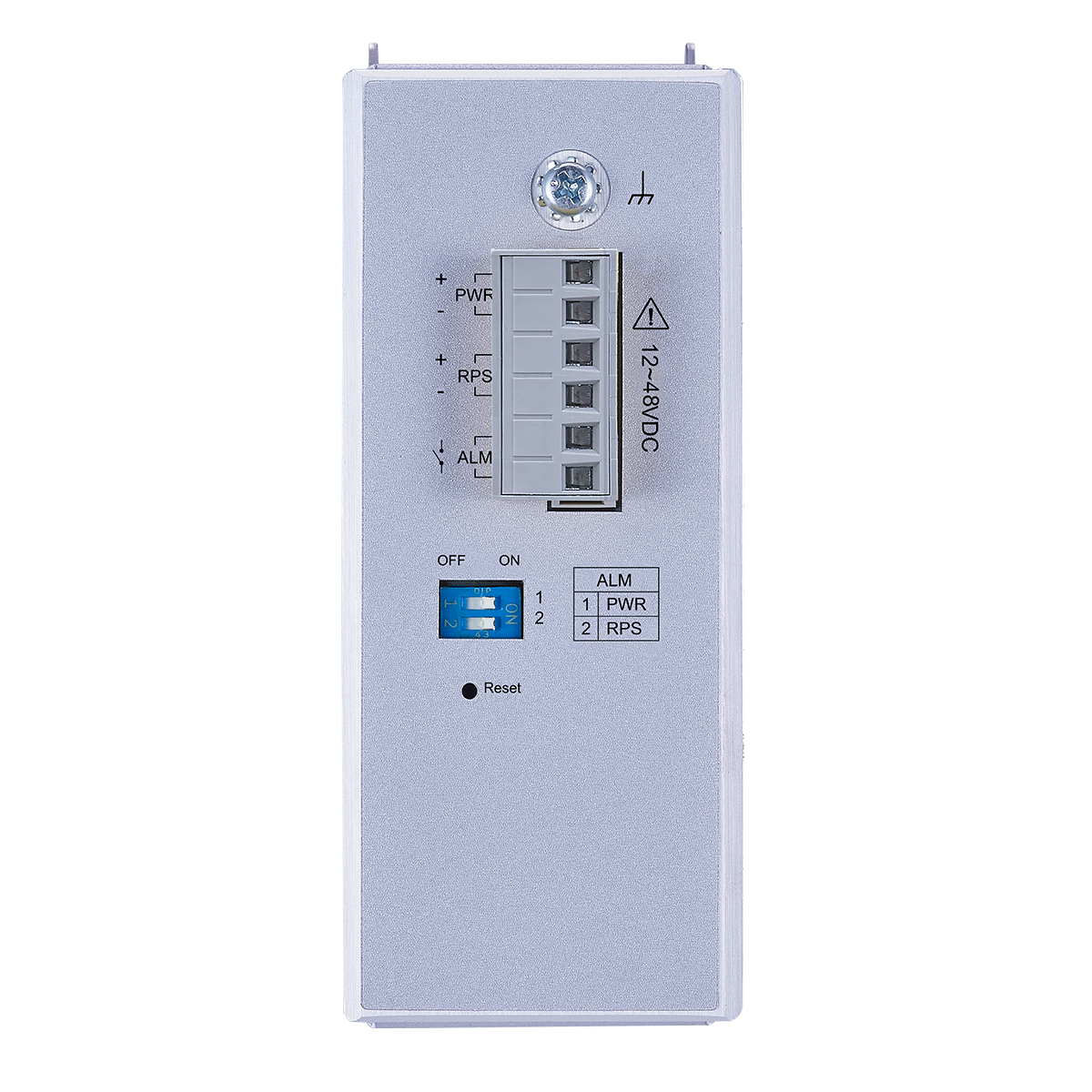

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：12V~48VDC
Redundant inputs：12V~48VDC
Connection
Teminal Block
Power Consumption
System：18W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
955 g (2.1 lb)

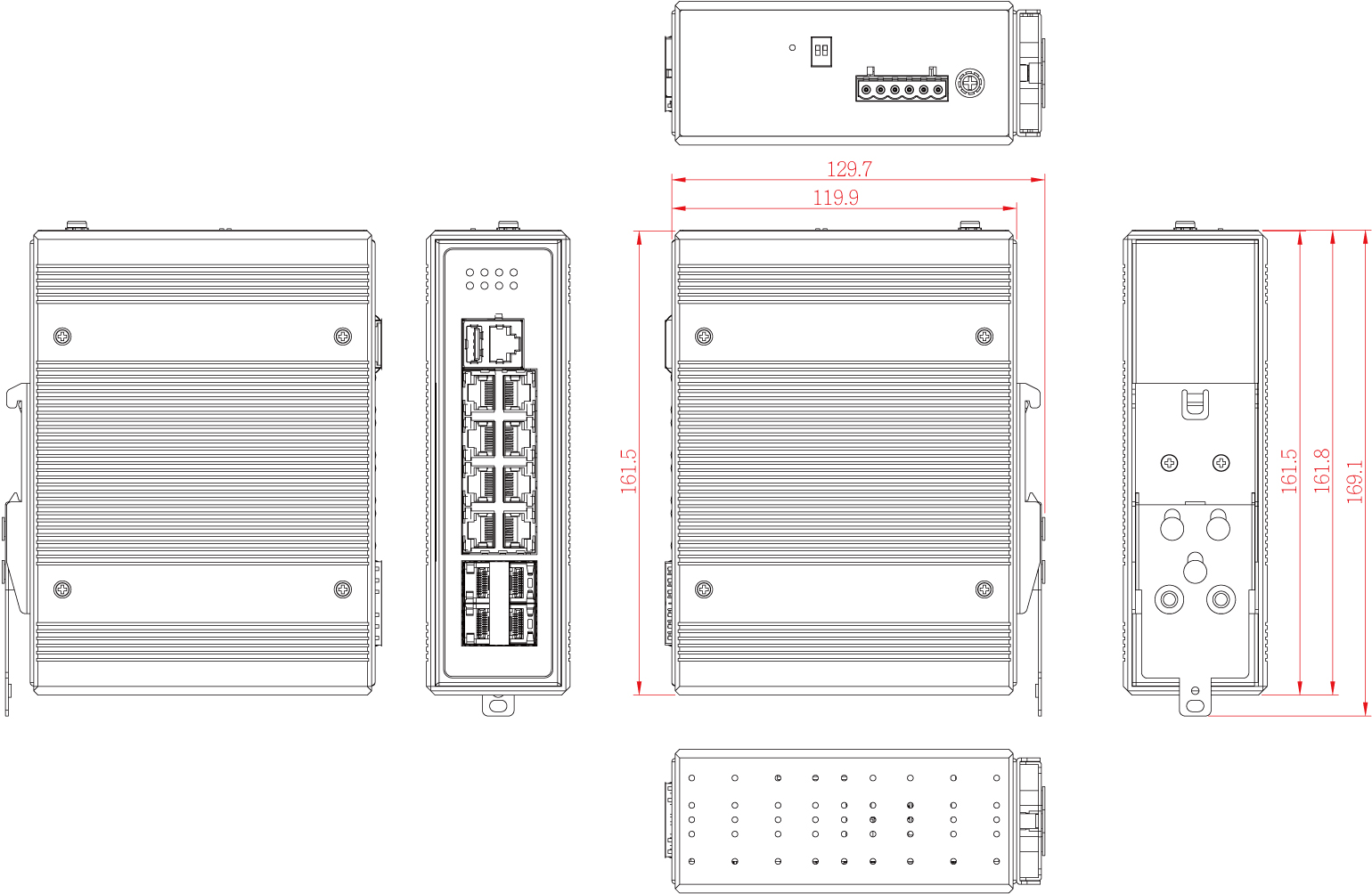

Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-9648-RW | Managed 8 x 10/100/1000 RJ45 & 4 x GbE SFP Industrial Switch, Railway Approval |
*Specifications subject to change without prior notice.
