IEN-9428-RW 是一款 8 埠 10/100/1000 RJ45 和 2 埠 FX/GbE SFP 的非網管工業級交換器，專為滿足鐵路應用的熱要求和環境條件而設計。連接埠可連接工業設備和控制器，光纖連接埠則可實現無噪音的千兆乙太網傳輸，提供快速恢復、可靠且長距離的連接至其他交換器或控制中心。
為了保持影像和數據的穩定傳輸，該設備使用速率限制和 QoS（服務質量），並優先處理使用 EIP、PROFINET 和 GOOSE 協議的工業應用。用戶可以通過撥動 DIP 開關改變數據優先級和速度設置。
此交換器採用工業級元件製造，並封裝在具有高熱傳導性的 IP30 ，保護設備免受工具和危險的損害。為了確保可靠性，冗餘電源和終端區塊上的警報繼電器觸點可確保不間斷的運行，並在斷電時發出警報。該設備能承受震動、衝擊、掉落和 -40℃~75℃ (-40°F~167°F) 的溫度範圍，非常適合像隧道這樣的場所使用。
堅固的電氣和電磁保護
設計能夠承受電磁干擾（EMI）、靜電放電（ESD）、電涌、過壓、過流和反向極性。
冗餘電源系統
為了確保電力持續供應，該交換機設計可同時連接到兩個電源和一個警報系統，通過標準工業終端區塊進行連接。如果其中一個電源停止工作，交換機將開始使用另一個電源供電，並啟動警報通知技術人員事件的發生。
環保綠色乙太網技術
符合 IEEE 802.3az 能效乙太網（EEE）標準，具備綠色乙太網技術，能夠自動調節功耗。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
2 x 100FX/GbE SFP Slots

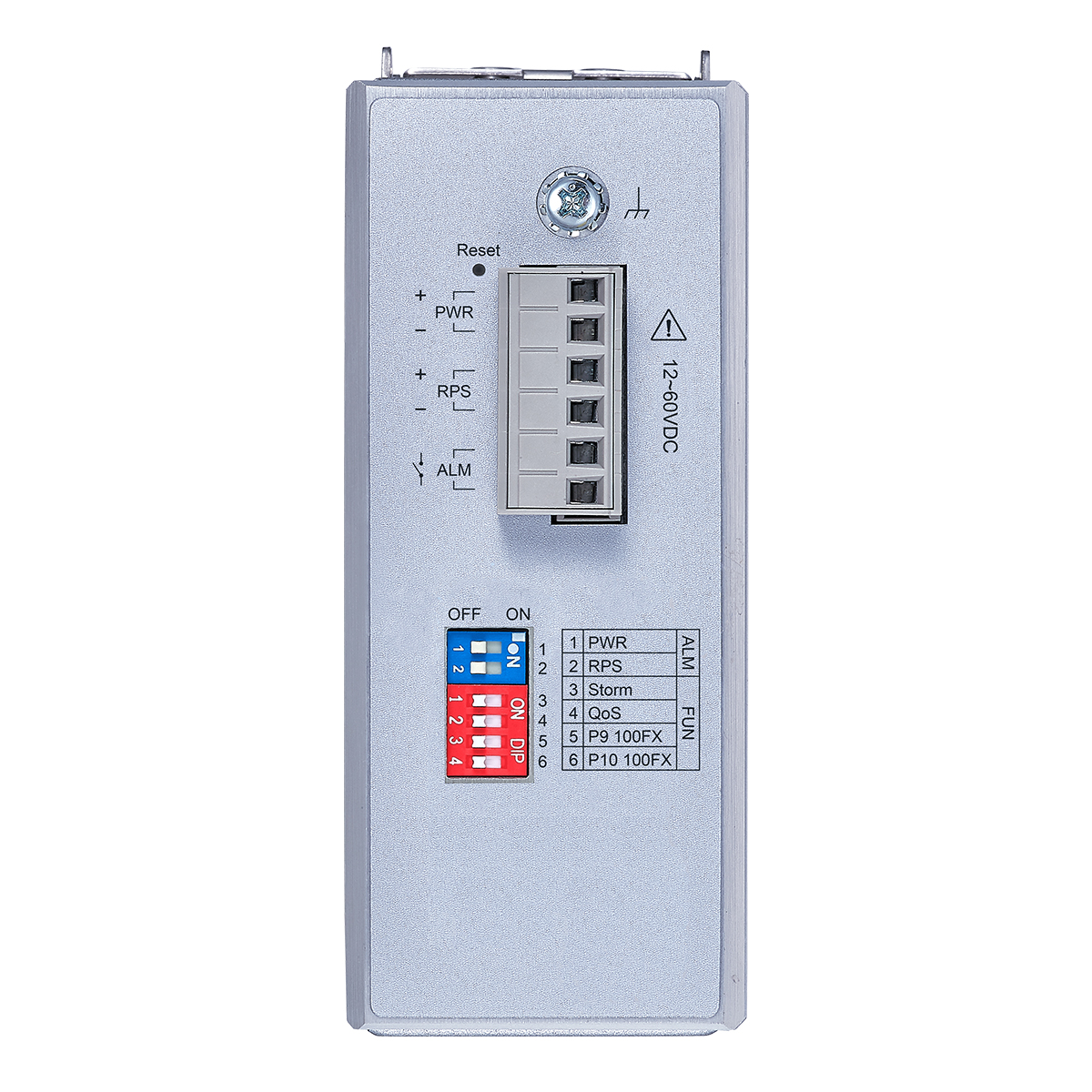

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
12V~60VDC
Power Consumption
System: 13W
Connection
Teminal Block
Alarm Relay
One relay output with current carrying capacity of 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)
Mounting Kit
DIN-Rail, Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
930 g (2.0 lb)

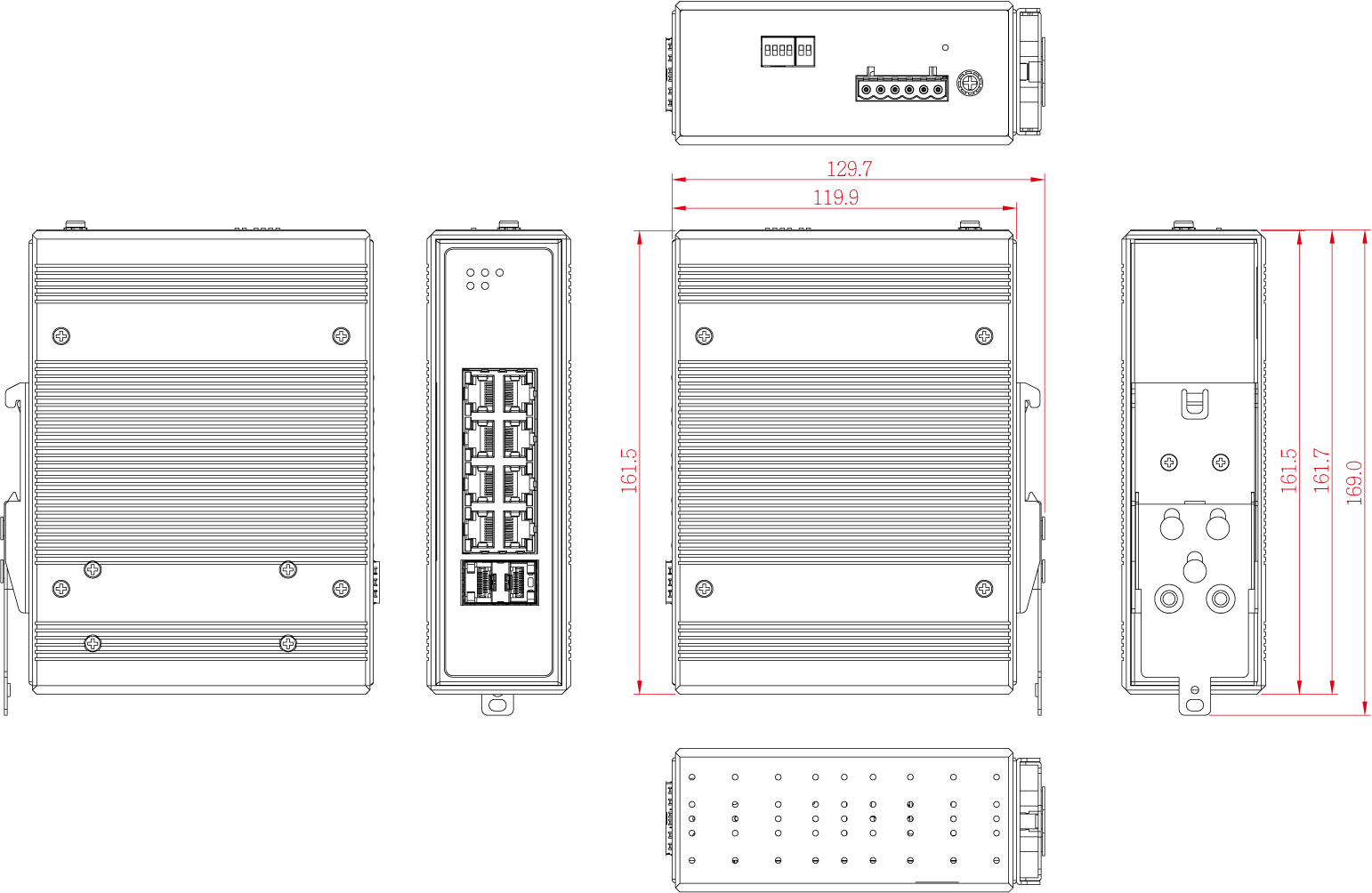

Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-9428-RW | Unmanaged 8 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Industrial Switch, Railway Approval |
*Specifications subject to change without prior notice.
