INS-806E 是一款非網管型 8 埠 10/100 RJ45 工業交換器，具備進階功能，適合進行非常基本的設備間連接。它提供所有連接埠的自動協商功能，使設備在工業乙太網應用中輕鬆聚合。此交換器內建流量優化功能，確保穩定的性能，並通過轉發 VLAN 封包來防止封包丟失而不進行修改。此外，它以工業 QoS 優先處理 Ethernet/IP、PROFINET 和 GOOSE 封包的數據。
此交換機採用工業級組件，封裝在 IP30 外殼中，以保護設備免受工具和危險的影響。設計上可承受振動、衝擊、掉落、干擾，以及範圍為 -40℃75℃ (-40°F167°F) 的溫度，適合極端的工業環境。
保護於不可預測和嚴酷環境
工程設計能夠承受靜電放電、電源浪湧、過電壓、過電流、高震動以及反向極性等事故情況。
簡單安裝與緊湊尺寸
所有連接埠均具備自動 MDI/MDI-X（中介依賴介面 / MDI 交叉）功能，方便與其他交換機和集線器進行簡單連接。
廣播風暴
監控進來的廣播封包速率的流量風暴水平，並在一段時間內限制，以防止不必要的流量並保障性能。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE802.1p
Class of Service
Interface
Ports
8 x 10/100BASE-TX (RJ45)

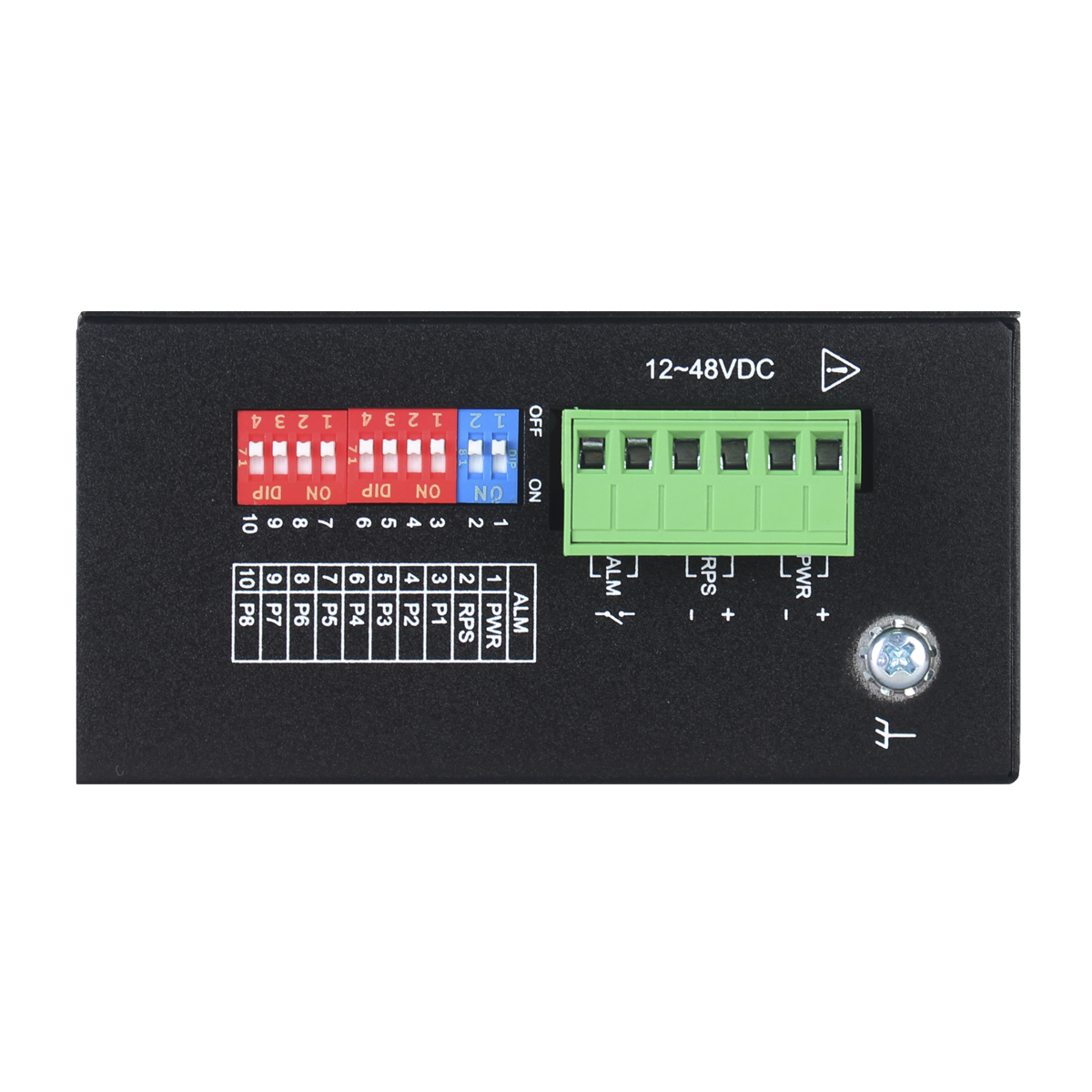

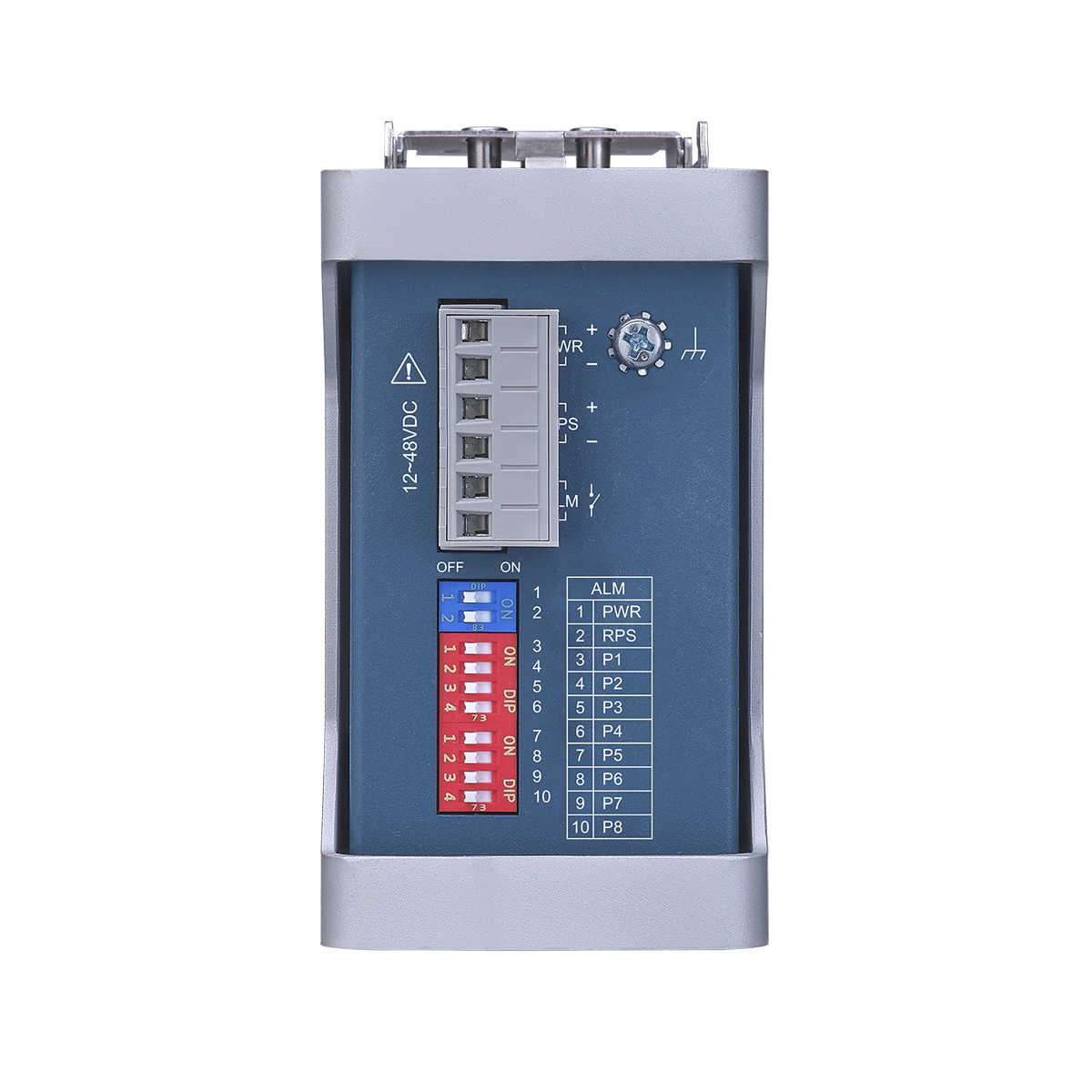

DIP Switch
PWR, RPS, P1 ~ P8
LED Indicator
PWR, RPS, ALM, 100, LNK/ACT
Power
Input Voltage
Primary input 12~48VDC
Redundant input 12~48VDC
Connector
Terminal Block
Max Power Consumption
5W
Alarm Relay
One relay output, 1A @ 24V DC
Reverse Polarity Protection
Present
Over Load Protection
Present
Mechanical and Environment
Housing
Aluminum (IP30 protection)

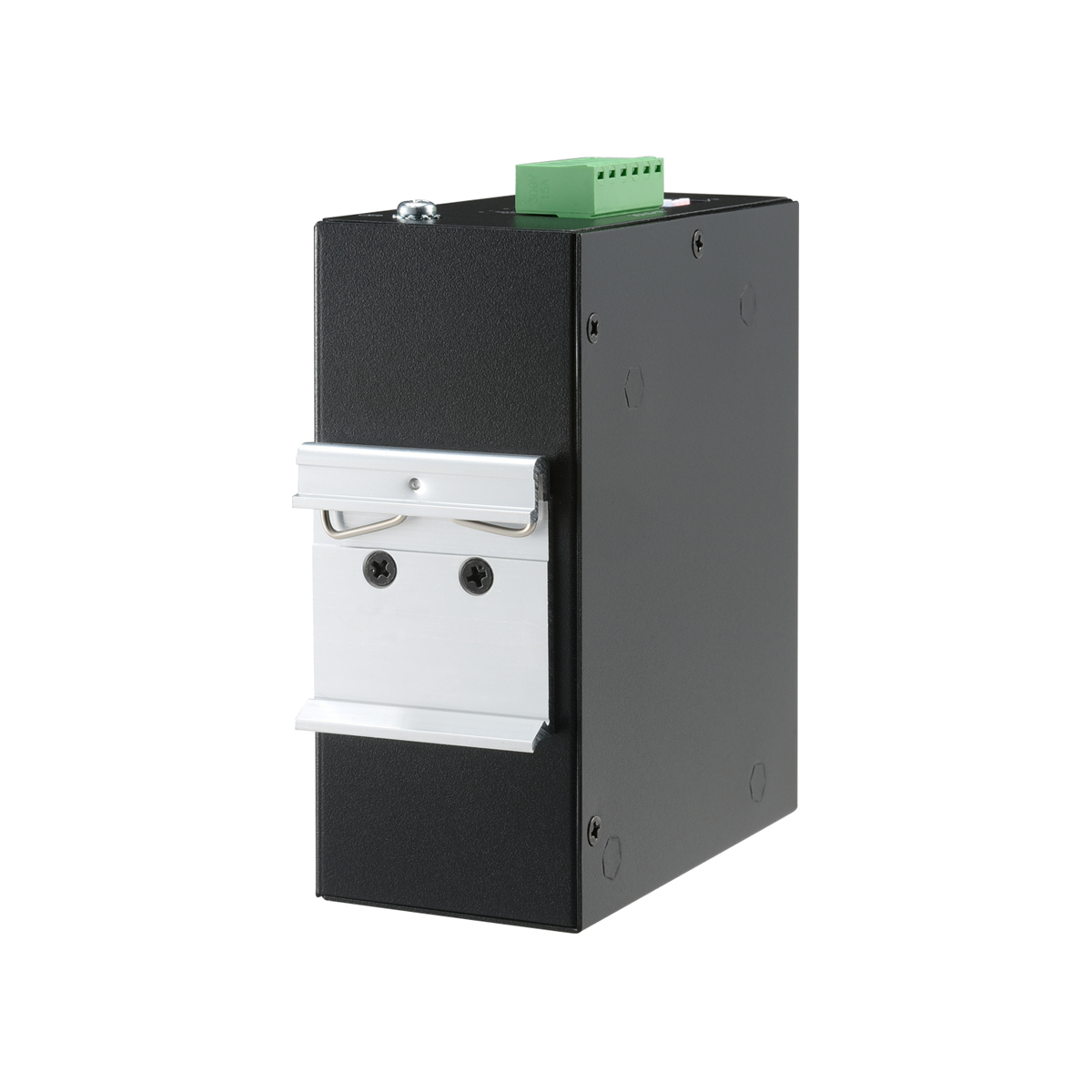

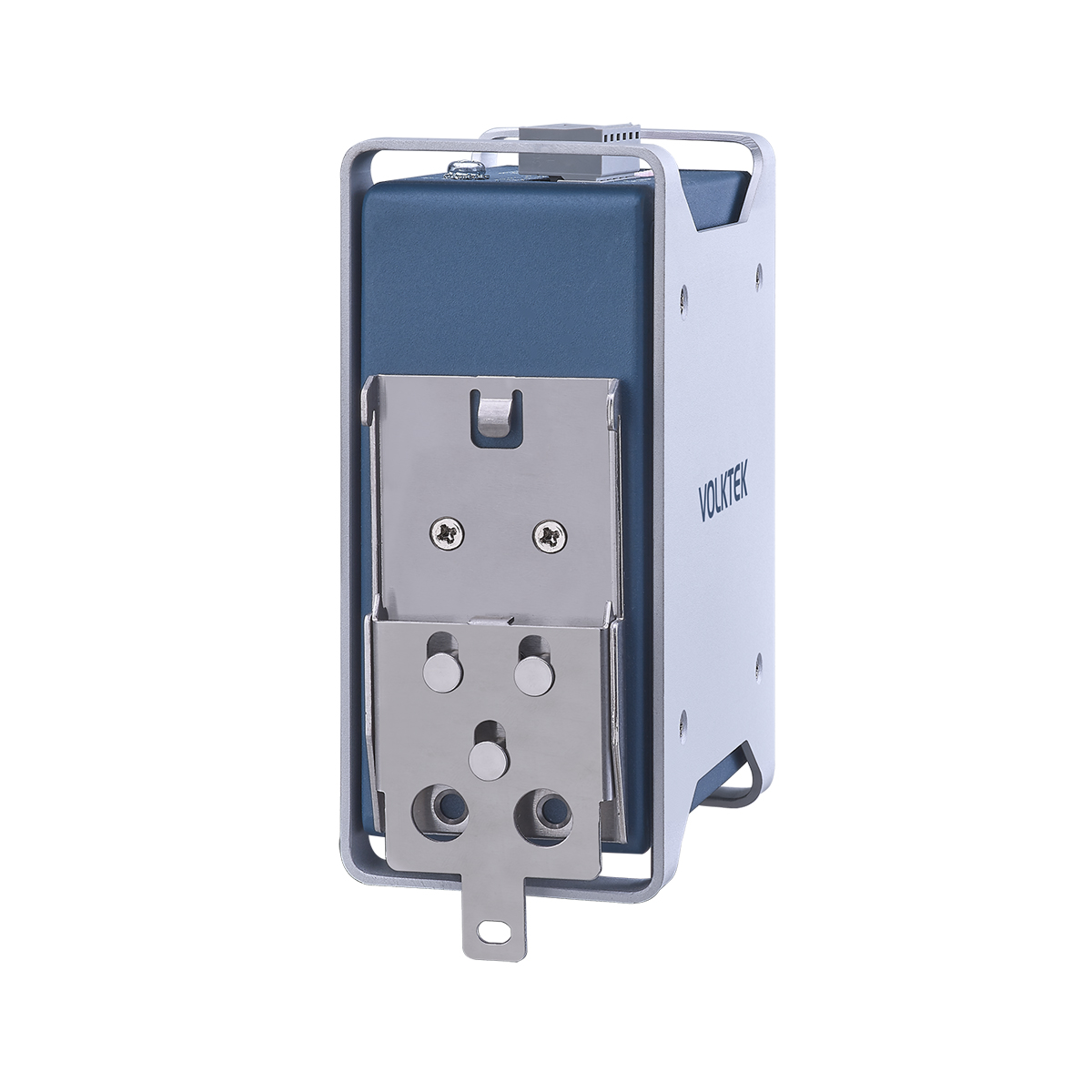

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
non-condensing)
480g (1.0 lb)
Dimension (WxHxD)
50 x 115.8 x 99.6mm (1.97 x 4.56 x 3.92in)
Ordering Information
| Model | Description |
|---|---|
| INS-806E | Premium Unmanaged 8 x 10/100 RJ45 Industrial Switch |
*Specifications subject to change without prior notice.
