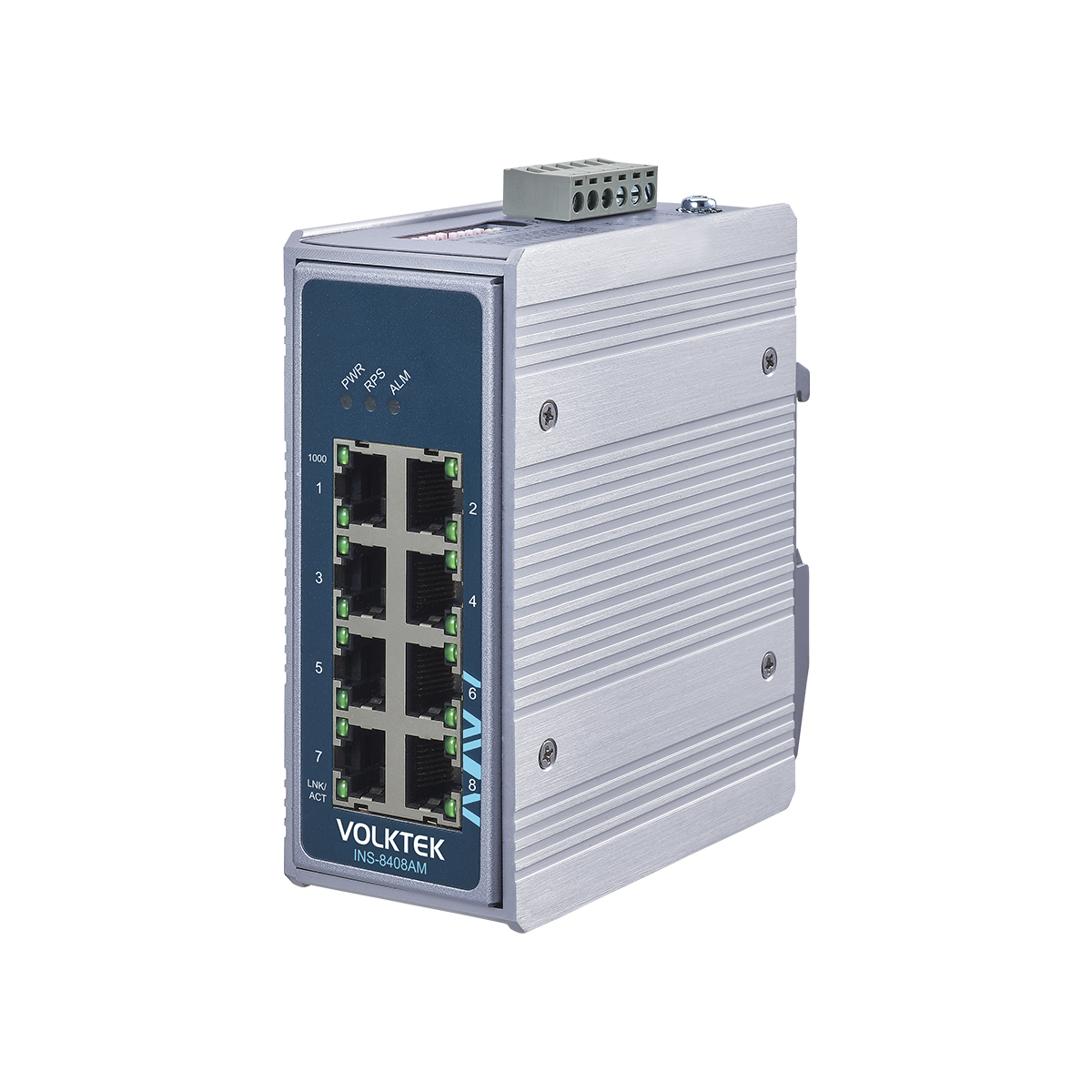

INS-8408AM 是一款非網管的 8 埠 10/100/1000 RJ45 工業交換器，專為自動化環境中的控制器和設備之間的通信而設計。此設備可與多軸機器人及其外圍設備如 PLC、HMI 和舊版設備一起使用。此外，它提供所有連接埠的自動協商，以便在工業乙太網應用中輕鬆聚合設備。
該交換器具備多種內建流量優化和網絡性能功能，以優先處理重要的工業數據封包，防止通信過程中數據丟失，並提供穩定的傳輸。
這款交換器使用工業級組件製成，並包裝在 IP30 ，以保護設備免受工具和危險。此設備經 DNV GL 認證，適合在海事應用中安全使用。設計上能夠承受振動、衝擊、掉落、干擾，並且能夠在 -40℃~75℃ (-40°F~167°F) 的極端工業環境中運行。
工業海洋應用中的安全性與高性能
此設備經過測試和認證，適合在工業和海洋應用中的苛刻條件下安全使用，能夠承受 EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過電壓、過電流和反向極性，符合以下標準：
衝擊（IEC 60068-2-27）| 掉落（IEC 60068-2-32）| 振動（IEC 60068-2-6）| DNVGL-CS-0339:2016 | DNVGL-RU-SHIP-Pt4Ch9:2018 | IEC-60945，IACS E10（Rev.6 2014）| LR 認證環境類別 ENV1、ENV2 和 ENV3
帶寬優化
兩個內建的 VIP 埠（埠 1、2）支持 IEEE802.1p 服務質量（QoS），增強帶寬利用率，確保在連接到兩個 VIP 埠時，即使在高流量率下，也能有效地將時間敏感數據交付至關鍵應用。
高效安裝
所有連接埠上的 Auto-MDI/MDIX（介質依賴接口 / MDI 交叉）允許設備一插即通，自動進行通信。
環保綠色以太網設計
這種環保設計使交換器能夠自動調整功耗並在低數據活動期間節省能源，從而降低運營成本並保護地球。
冗餘電源系統

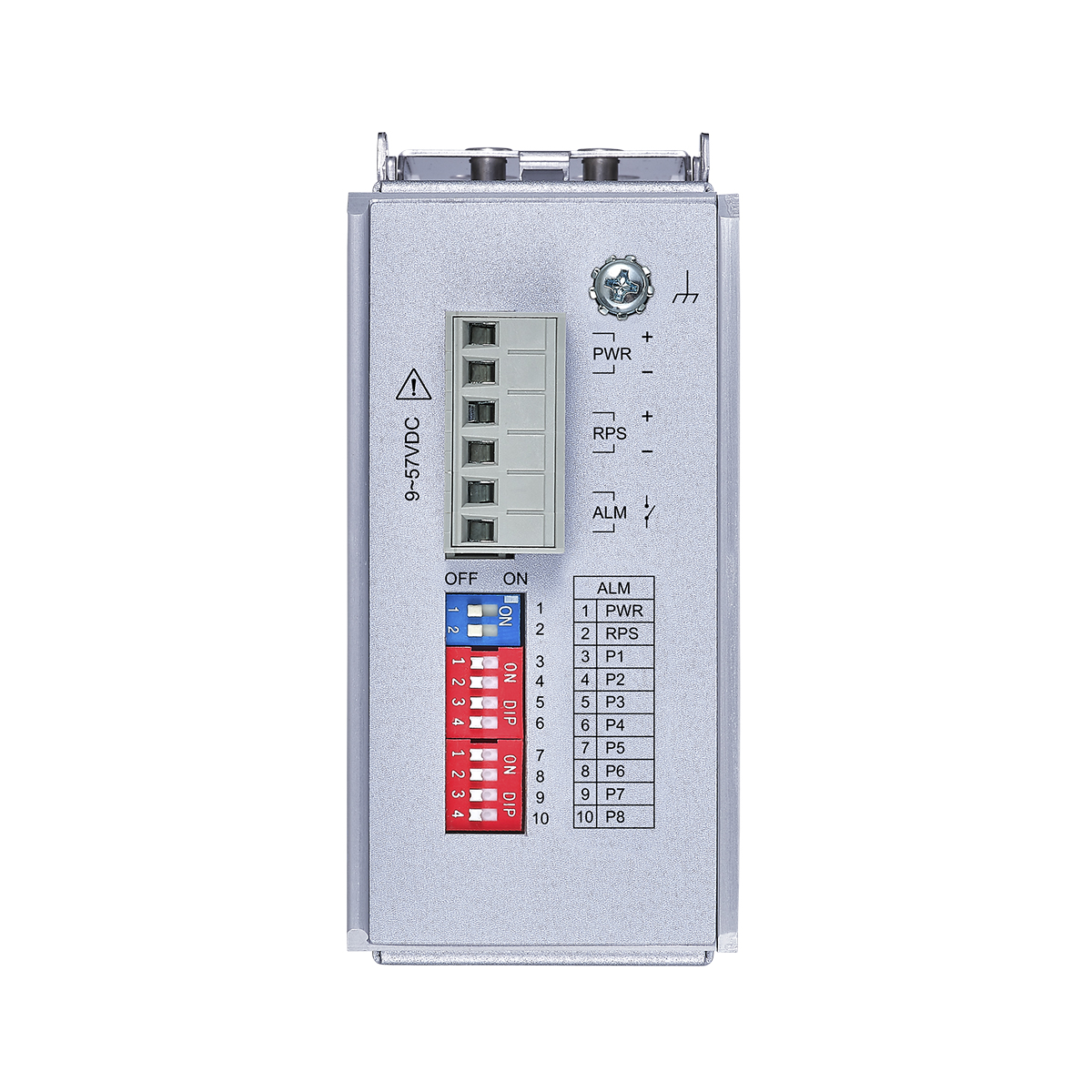

為了保證電力連續供應，交換器設計為可以同時連接兩個電源和通過標準工業端子塊連接一個警報。如果一個電源停止工作，交換器將自動從另一個電源供電，並且警報會響起以通知技術人員。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
Connectors
Terminal Block
DIP Switch
PWR, RPS, ALM, 1000, LNK/ACT
Power
Primary/Redundant inputs
24VDC
Connection
Teminal Block
Power Consumption
5W (Max)
ESD protection
8KV / 15KV
Surge protection
3KV / 6KV (RJ45 Ports Line to ground)
Reverse Polarity
Present
Overload current
Present
Mechanical and Environment
Housing
Aluminum, IP30 protection

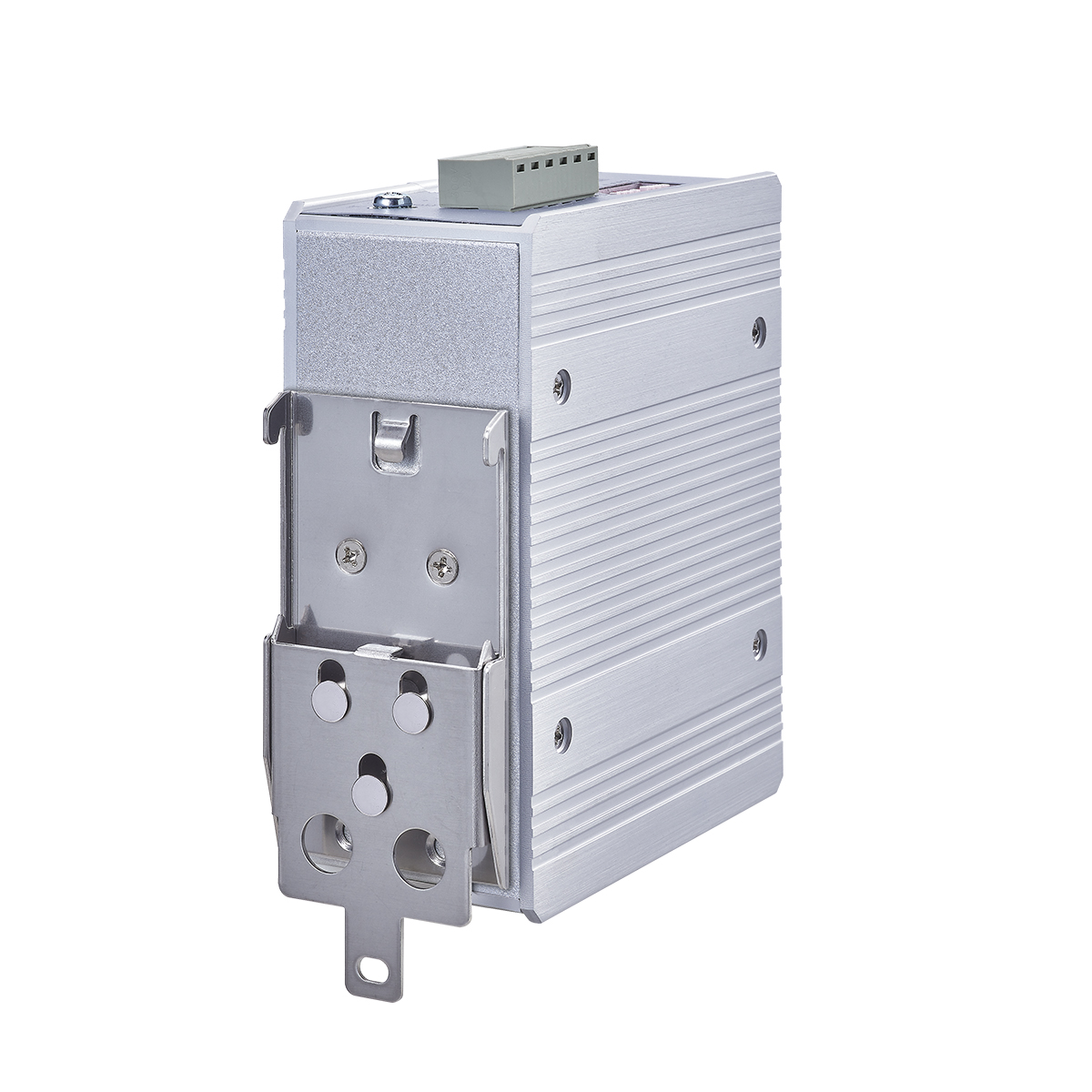

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
590 g (1.3 lb)
Dimension (WxHxD)
50 x 121.4 x 100 mm (1.97 x 4.78 x 3.94 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8408AM | Unmanaged 8 x 10/100/1000 RJ45 Industrial Switch, DNV GL Marine Approval |
*Specifications subject to change without prior notice.
