Woodpecker 9015-8GT2GS-I 是一款高性能的 8 埠 10/100/1000 RJ45 和 2 埠 FX/GbE SFP 網管型工業交換器，設計用於自動化環境中的控制器和設備之間的通信。它適用於多軸機器人及其外圍設備，如 PLC、HMI 和舊版設備。該交換器提供所有埠的自動協商功能以及 Modbus TCP，以便在工業乙太網應用中輕鬆整合設備。該交換機通過風暴控制、流量控制和 QoS 來優化流量——它優先處理工業數據包，防止通信過程中的數據丟失，並提供穩定的傳輸。它配備拓撲圖來可視化網絡，並遵循網路安全標準，以保護網路免受漏洞威脅。
該交換機使用工業級元件製成，並封裝在具有高熱導導性的 IP30 金屬外殼中，保護設備免受工具和危險的損害。它設計用以承受振動、衝擊、掉落、干擾，以及範圍為 -40℃~75℃ (-40°F~167°F) 的溫度，適用於極端工業應用。為了確保可靠性，該交換機配備了冗餘電源和端子塊上的警報繼電器聯繫裝置，以確保不間斷的操作，並在電源故障時發出警報。
抵抗工業環境
這款設備經過測試和認證，能在苛刻條件下安全使用，設計能夠抵抗電磁干擾、靜電放電、電力浪湧、過壓、過流及反向極性等事故。其操作溫度範圍為 -40℃ 到 75℃。
安全的遠程管理控制
這款乙太網交換機提供如 SSH、HTTPs、SNMPv3、802.1X 和 TACACS+ 等安全功能，允許用戶在保護下管理交換機，保護網路免受攻擊。
網絡監控工具
為了監控網路並保持操作順暢，工具如 Cable Test、Multicast Address 和 MAC Flapping 幫助用戶識別可能影響工業過程的問題。

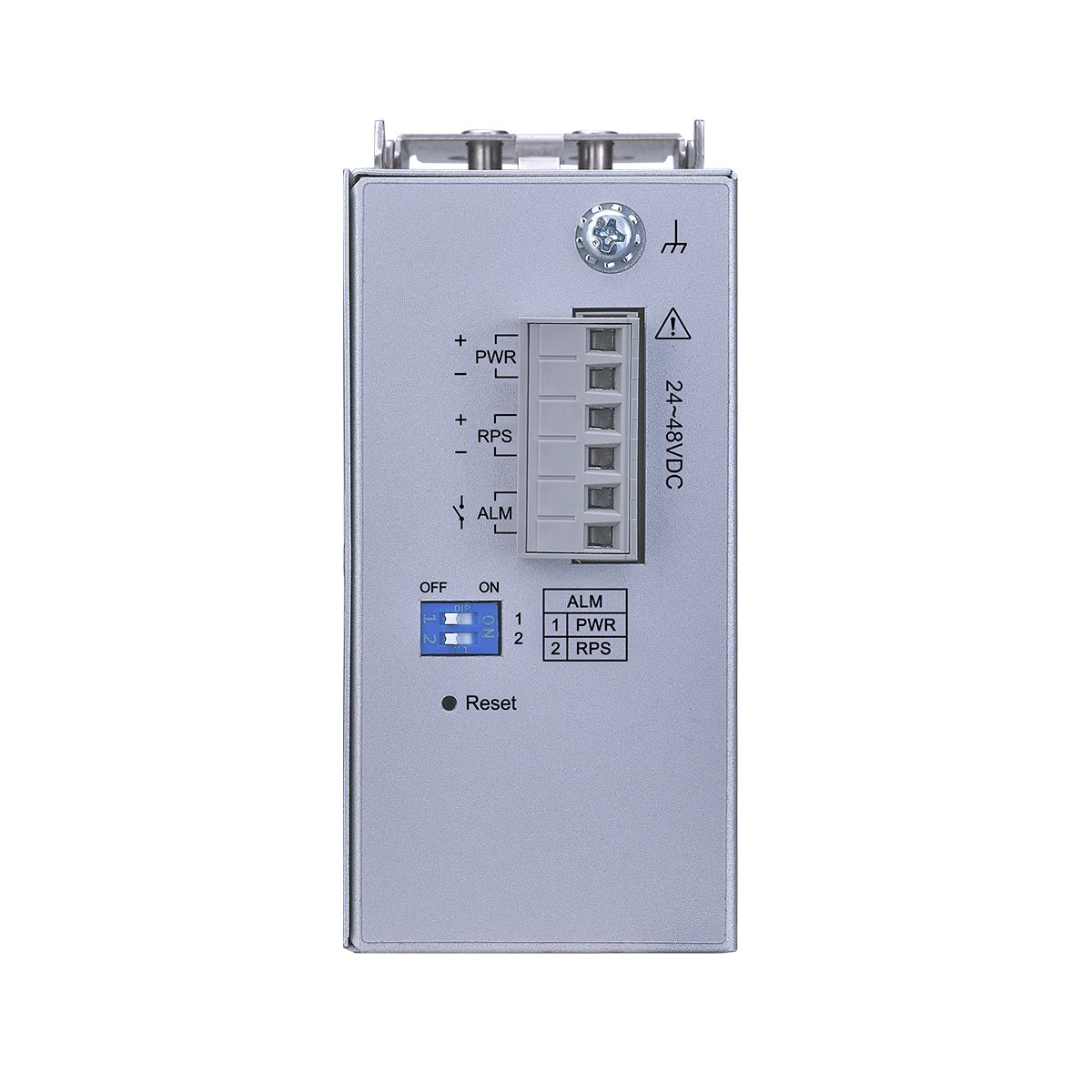

冗餘電源供應
為了確保電源連續運行，該交換機設計為能同時連接兩個電源並通過標準工業端子塊提供警報。如果一個電源停止工作，交換器會切換到備用電源，並發出警報以通知技術人員。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
Interface
Ports
8x10/100/1000Base-T & 2x100FX/Gigabit SFP
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 24~48V DC
Redundant inputs: 24~48V DC
Connection
Teminal Block
Power Consumption
9015-8GT-I: Max. 10W, 24V DC @ 0.35A
9015-8GT2GS-I: Max. 11W, 24V DC @ 0.4A
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Mechanical and Environment
Housing
Metal (IP30 Protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Dimension (WxHxD)
50 x119.2 x 102 mm (1.97 x 4.69 x 4.02 in)
Weight
550 g (1.2 lb)
Ordering Information
| Model | Description |
|---|---|
| Woodpecker 9015-8GT2GS-I | Managed 8 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
