INS-8608A 是一款高性能的 8 埠 10/100/1000 RJ45 工業網路交換器，設計用於自動化環境中控制器與設備之間的通訊。它可與多軸機器人及其周邊設備如 PLC、HMI 和舊有設備配合使用。該交換機提供所有埠的自動協商功能，並支持 Modbus TCP，以便在工業乙太網應用中輕鬆聚合設備。
RJ45 類型的控制埠在網絡出現問題時允許進行外部網絡故障排除。USB 埠支持韌體升級，保護配置設置安全，並下載日誌檔案以便離線管理網絡狀態。該交換機通過風暴控制、流量控制和 QoS 優化流量—優先處理工業數據包，防止通信過程中的數據丟失，並提供穩定的傳輸。它擁有拓撲圖以可視化網絡，並符合網絡安全標準以保護網絡免受漏洞的威脅。
該交換機採用工業級元件製成，並封裝在具有高熱導率的 IP30 外殼中，保護設備免受工具和危害。設計可承受振動、衝擊、掉落、干擾，並在 -40℃~75℃ (-40°F~167°F) 的溫度範圍內運行，適用於極端工業應用。為了確保可靠性，冗餘電源和終端塊上的報警繼電器接點可確保不間斷操作並在電源故障時發出警報。
堅固的電氣和電磁保護
設計以承受 EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過電壓、過電流和反向極性。
基於埠和 IEEE 802.1Q VLAN
使用 GARP（通用屬性註冊協議）和 GVRP（通用 VLAN 註冊協議）將大型網絡劃分為較小的部分和獨立的廣播域。
韌體自動備份
自動備份韌體到次級記憶體，並在主記憶體損失的情況下從次級記憶體啟動。
冗餘電源系統
同時由兩個不同的電源供電，例如 SDR-480P-48 電源供應器和 IRA-120/IRA-160 DIN 射線安裝 AC 至 DC 電源適配器，並具有電源故障警報。
高效的網絡監控和管理
SNMP（簡單網路管理協議）和 RMON（遠程監控）協議用於高效的流量管理和監控。
高效的流量優先排序
有效的 QoS 機制，用於優先分配、專用流量的傳輸至特定應用程序，以及為關鍵通訊分配適當的帶寬。
快速恢復的冗餘環網
Xpress Ring 用於毫秒級快速檢測和恢復鏈路故障，以及 ERPS（乙太網環保護交換）、雙重主機、LACP（鏈路聚合控制協議）和 RSTP（快速生成樹協議）確保連續和一致的操作。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP

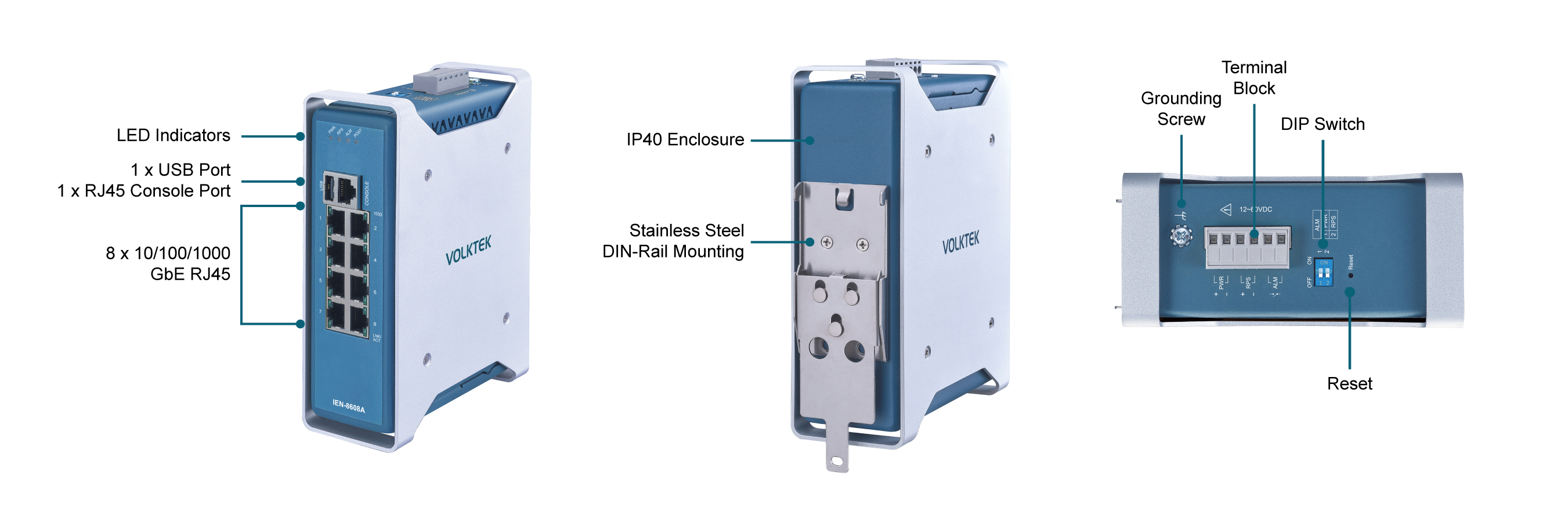

Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：12~60VDC
Redundant inputs：12~60VDC

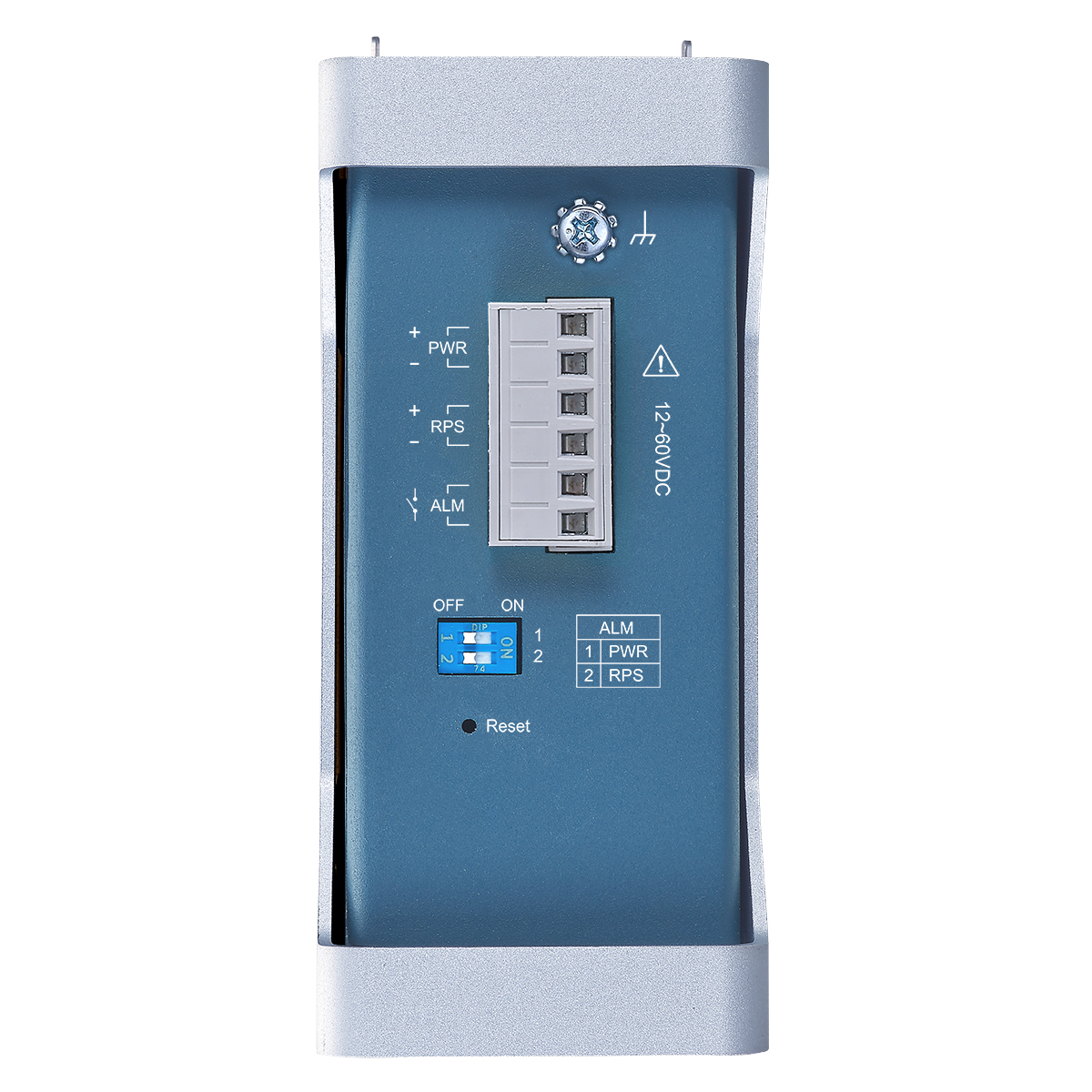

Connection
Teminal Block
Power Consumption
System：15W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

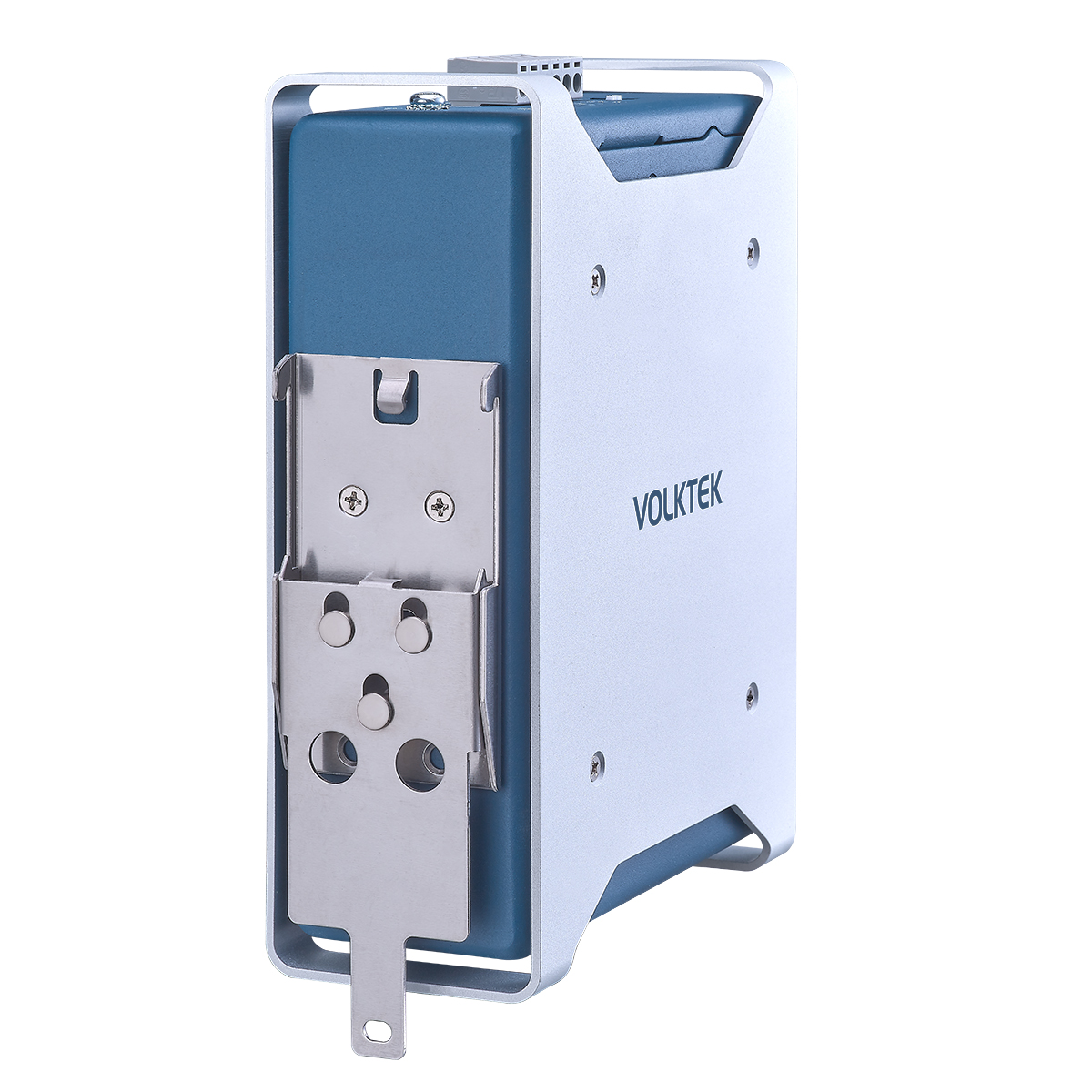

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
935 g (2.0 lb)
Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8608A | Managed 8 x 10/100/1000 RJ45 Switch |
*Specifications subject to change without prior notice.
