INS-8624 是一款高效能的 4 x 10/100/1000 RJ45 和 2 x FX/GbE 網管型工業交換器，設計用於自動化環境中的控制器與設備之間的通信。SFP 埠提供長距離、無噪音的光纖傳輸，適應快速網速度。可與多軸機器人及其周邊設備如 PLC、HMI 和舊有設備搭配使用。所有埠支援自動協商和 Modbus TCP，以便於在工業乙太網應用中輕鬆聚合設備。
此交換器通過風暴控制、流量控制和 QoS 優化流量，優先處理工業數據封包，防止通信過程中的數據丟失，並提供穩定的傳輸。它具有拓撲圖功能來可視化網路，並符合網路安全標準，以保護網路免受漏洞的威脅。
該交換器由工業級元件製成，並封裝在具有高導熱性的 IP30 外殼中，保護設備免受工具和危險的影響。設計上可承受震動、衝擊、掉落、干擾，並且可在 -40℃~75℃ (-40°F~167°F) 的極端工業應用環境中運行。為確保可靠性，設備配備冗餘電源和終端塊上的警報繼電器，確保不停機運行並在電源故障時發出警報。
堅固的電氣和電磁保護
設計以抵抗 EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過電壓、過電流和反向極性。
冗餘電源系統
可同時由兩個不同的電源供電，例如 SDR-480P-48 電源和 IRA-120/IRA-160 DIN 對 Rails 安裝的 AC 到 DC 電源適配器，並帶有電源故障警報。
纖維連接雙 SFP 埠
SFP 插槽用於未來擴展基於光纖的串聯拓撲結構。
以連接埠為基礎的 IEEE 802.1Q VLAN
GARP（通用屬性註冊協議）和 GVRP（通用 VLAN 註冊協議）用於將大型網絡劃分為更小的部分和分開的廣播域。
高效的流量優先處理
有效的 QoS 機制用於優先分配、專用流量的傳輸到特定應用程序，並分配適當的帶寬以支持關鍵通信。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication

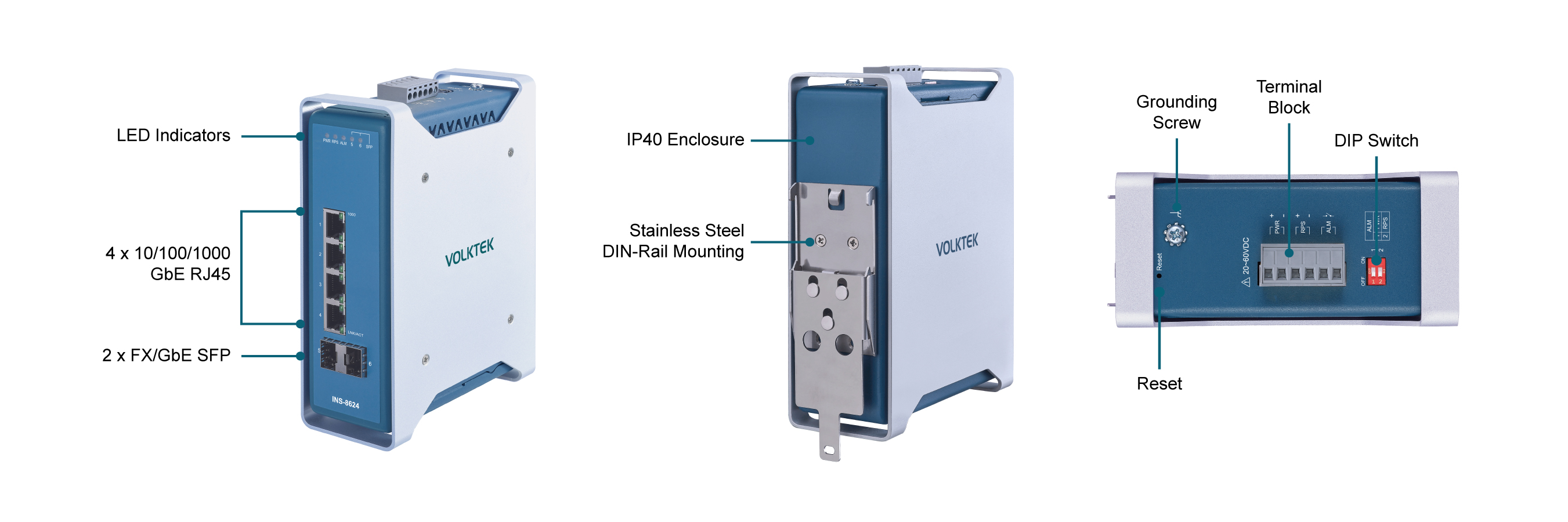

Interface
Ports
4 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：20~57VDC
Redundant inputs：20~57VDC
Connection
Teminal Block
Power Consumption
System：10W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
725 g (1.6 lb)
Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8624 | Managed 4 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
