INS-8615 是一款高性能的 5 埠 10/100/1000 RJ45 連接埠和 1 FX/GbE SFP 連接埠的網管型工業交換器，設計用於自動化環境中的控制器與設備之間的通訊。SFP 埠提供長距離、無噪音的光纖傳輸，能適應快速和千兆乙太網速度。它可與多軸機器人及其周邊設備如 PLC、HMI 和舊設備搭配使用。該設備提供所有埠的自動協商和 Modbus TCP，以便在工業乙太網應用中輕鬆聚合設備。
此交換器通過風暴控制、流量控制和 QoS 來優化流量——它優先處理工業數據包，防止在通信過程中數據丟失，並提供穩定的傳輸。它具有拓撲圖以可視化網路，並符合網路安全標準，以保護網路免受漏洞影響。
此交換器採用工業級元件製成，並封裝在具有高熱導率的 IP30 外殼中，以保護設備免受工具和危險的損害。設計能夠承受震動、衝擊、掉落、干擾，以及範圍在 -40℃~75℃ (-40°F~167°F) 的極端工業應用。為確保可靠性，冗餘電源和端子塊上的警報繼電器接點確保不間斷運行，並在電源故障時發出警報。
堅固的電氣和電磁保護
設計能夠承受 EMI（電磁干擾）、ESD（靜電放電）、電力突波、過電壓、過電流和反向極性。
高效的網路監控和管理
支持 SNMP（簡單網路管理協議）和 RMON（遠程監控）協議，用於高效的流量管理和監控。
以連接埠為基礎 及 IEEE 802.1Q 的 VLAN
支持 GARP（通用屬性登記協議）和 GVRP（通用 VLAN 登記協議），可將大型網絡劃分為較小的部分和獨立的廣播域。
高效的流量優先級設定
提供有效的 QoS 機制，為特定應用分配優先級，並為關鍵通訊分配適當的帶寬。
千兆連接
5 個 10/100/1000Base-T 埠和 1 個千兆 SFP 插槽，支持通過光纖埠進行長距離傳輸。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
Interface
Ports
5 x 10/100/1000BASE-T (RJ45)
1 x GbE SFP Slot

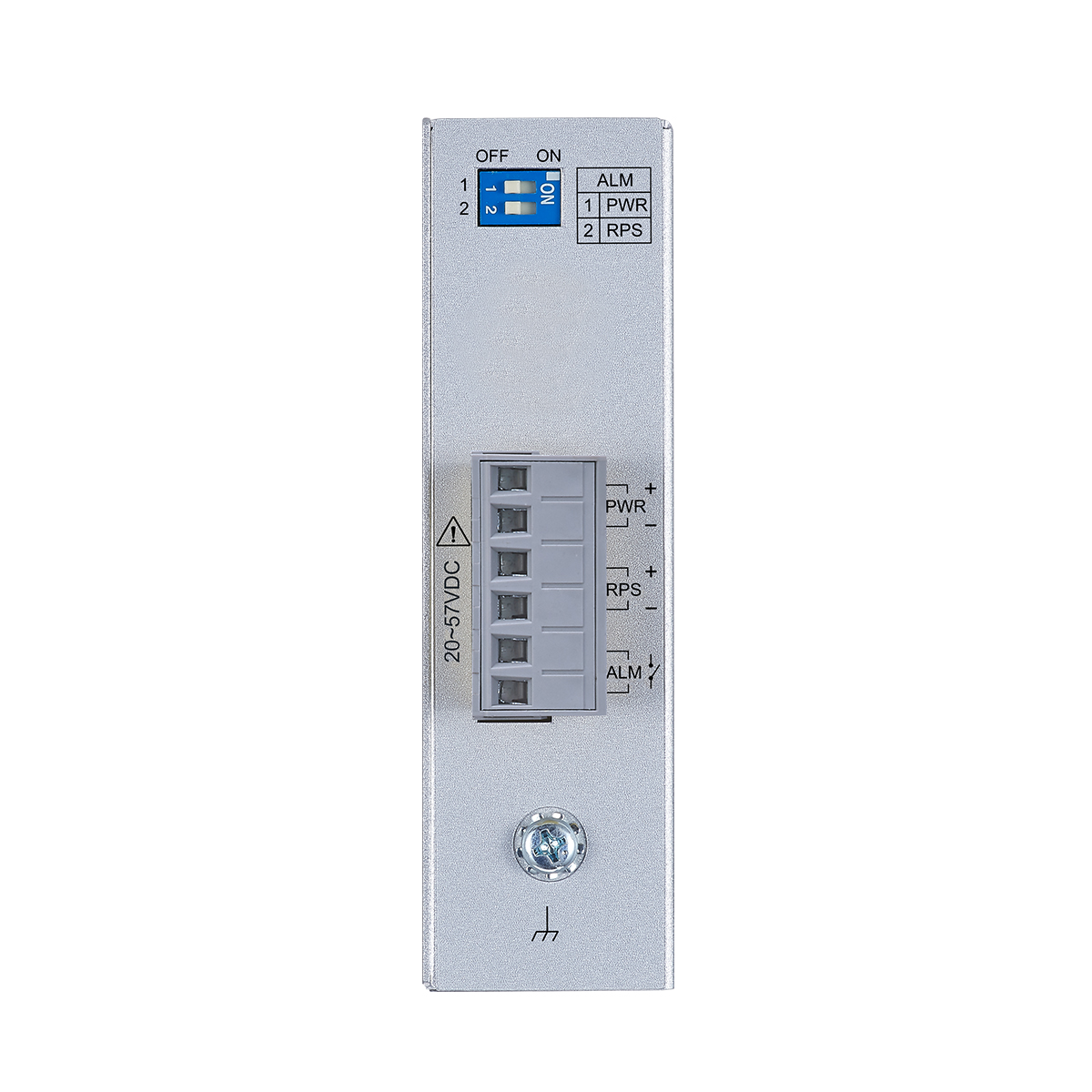

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：20~57VDC
Redundant inputs：20~57VDC
Connection
Teminal Block
Power Consumption
10W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Metal Case (IP30 protection)

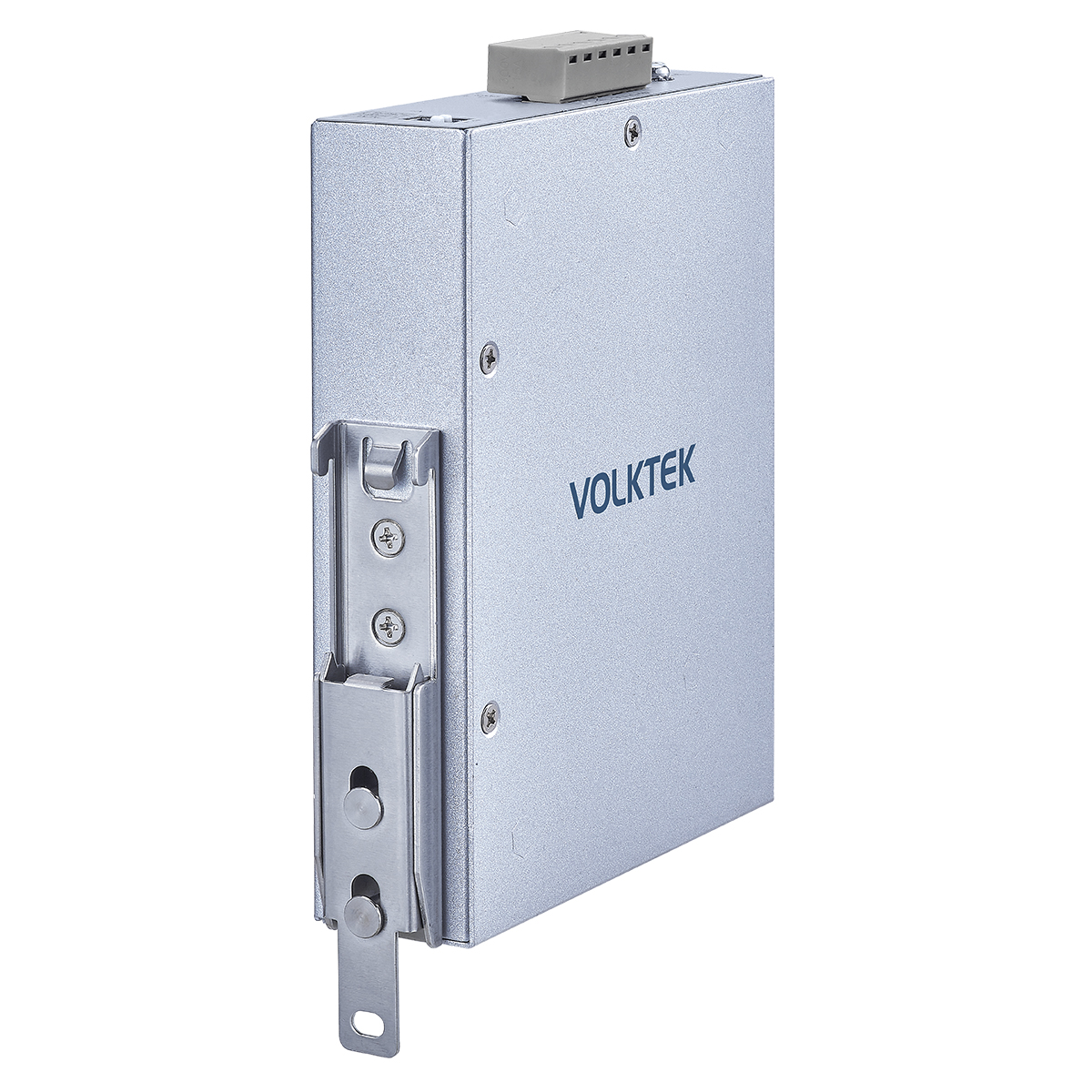

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
515 g (1.1 lb)
Dimension (WxHxD)
31 x 139.4 x 118.2 mm (1.22 x 5.49 x 4.65 in)
.jpg)
Ordering Information
| Model | Description |
|---|---|
| INS-8615 | Managed 5 x 10/100/1000 RJ45 & 1 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
