* UL 認證的最高操作溫度為 -40°C~70°C (-40°F~158°F)。
SEN-9425-24V-SS 是一款 4 個 10/100/1000 PoE+、1 個 10/100/1000 RJ45和 2 個 GbE SFP 的非管理型工業級交換器，專為變電站環境設計。此 PoE+ 交換器具有最多 4 個 PSE（電源供應設備），並具備隨插即用功能，能夠在連接所有受電設備（PD）後立即提供電力。
為了保持視頻和數據的穩定傳輸，該設備使用速率限制和 QoS（服務質量），並優先處理使用 EIP、PROFINET 和 GOOSE 等協議的工業應用
此交換器採用工業級元件製成，封裝於具有高導熱性的 IP30 外殼中，以保護設備免受工具和危險的損害。寬輸入電壓範圍 (24V 至 57V) 使設備能夠在多種變電站應用中運行，無需額外安裝電源插座。設備提供兩種電源輸入方式：2-pin 端子塊和 4-pin mini-DIN，穩固地連接到設備上，防止在強烈振動下斷開。設計上能夠承受振動、衝擊、自由落體，並適應 -40℃75℃ (-40°F167°F) 的溫度範圍，非常適合重工業環境。
冗餘電源系統
同時由兩個不同的電源供電，例如 SDR-480P-48 電源供應器和 IRA-120/IRA-160 DIN 射軌安裝的 AC 到 DC 電源適配器，並具備電源故障警報功能。
創新電源增強技術
24V 至 57V DC 電源增強，通過 DC-to-DC 轉換器為高功率要求的 PoE/PoE+ 設備提供電力。
PoE 設備的高功率預算
每個連接埠最高提供 30W（IEEE 802.3af/at）功率以支持 PoE+ 設備。
DIN 安裝的電源適配器 (AC 到 DC)
DIN 安裝的電源適配器，配備 4-pin mini-DIN 電源連接器。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1p
Class of Service

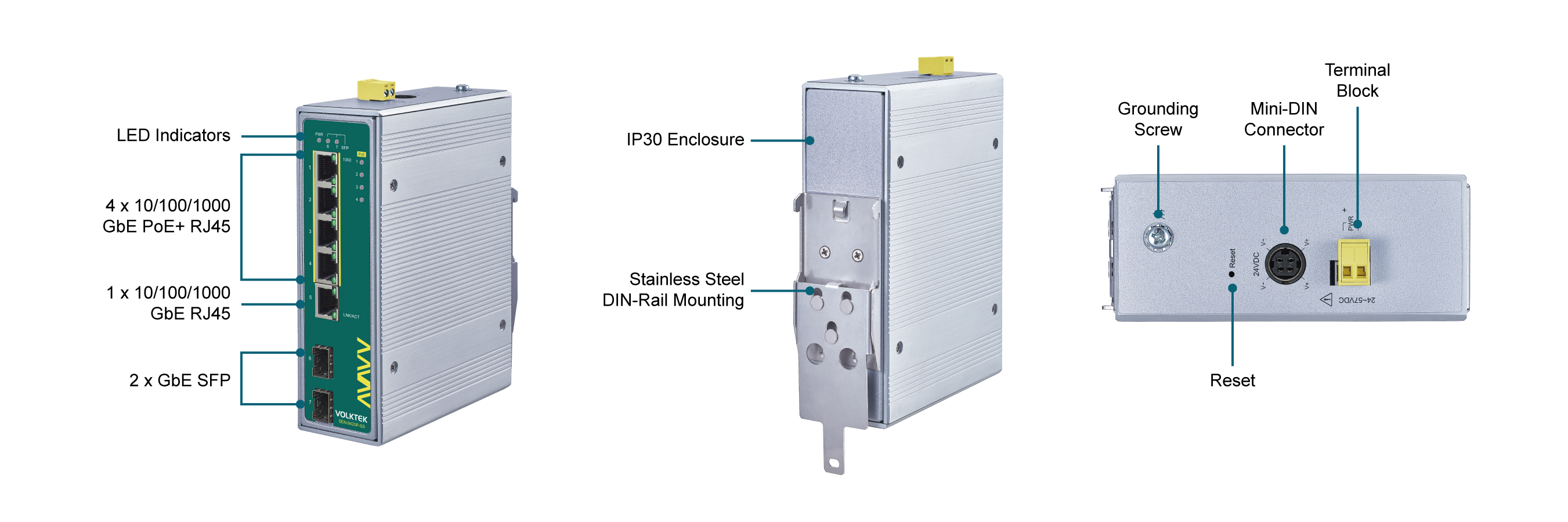

Interface
Ports
4 x 10/100/1000BASE-T (PoE RJ45)
1 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots
LED Panel
PWR, SFP, PoE, 1000, LNK/ACT
Power
Power Input
24~57V DC
Connection
Teminal Block
Power Input Polarity Protection
Present
Power Consumption
System: 14W
PoE Power Budget: 120W
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)

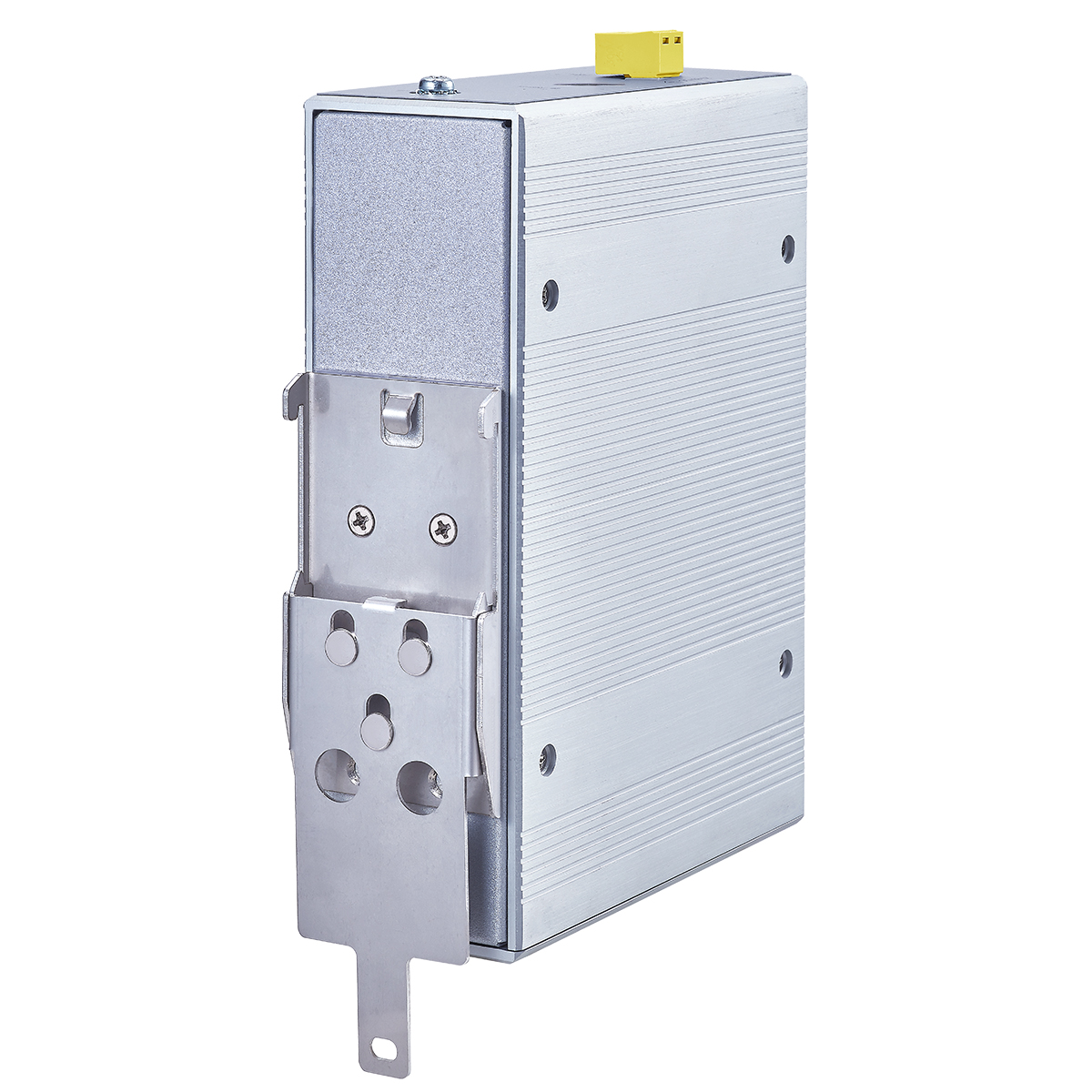

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
869 g (1.9 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9425P-24V-SS | Unmanaged 4 x 10/100/1000 PoE+ & 1 x 10/100/1000 RJ45 & 2 x GbE SFP Switch, Substation Approval |
*Specifications subject to change without prior notice.
