SEN-9428P-24V-RW 是一款8個10/100/1000 PoE+和2個FX/GbE SFP的非管理型工業級交換器，專為滿足監控和WAP鐵路應用的耐熱環境條件而設計。此PoE+交換器提供高達8個PSE（供電設備），具備隨插即用功能，可在設備連接後立即為所有供電設備（PDs）提供電力。光纖連接埠支持無噪音的千兆乙太網傳輸，實現快速恢復，可靠且長距離地連接至其他交換器或控制中心。為保持視頻和數據的穩定傳輸，設備使用速率限制和QoS（服務質量），並優先處理使用EIP、PROFINET和GOOSE等協議的工業應用。使用者可以透過調整DIP開關來改變數據優先權和速度設置。
此交換器採用工業級元件製成，封裝於具高導熱性的IP30外殼中，以保護設備免受工具和危險的影響。從24V到57V的寬電源輸入範圍使設備能夠在許多變電站應用中運行，無需額外的電源插座。為確保可靠性，設備配備冗餘電源和端子塊上的警報繼電器聯繫，以確保不間斷運行並在電源故障時發出警報。設計上可承受振動、衝擊、掉落，並在-40℃至75℃（-40°F至167°F）的溫度範圍內運行，適合要求高的環境。
高功率預算以支持PoE設備
符合PoE+（IEEE 802.3at）標準，該交換器為每個PoE連接埠提供30瓦特的電力，總功率預算達240瓦特，並支持各類型高功耗PoE設備的簡單「隨插即用」。
堅固的電氣與電磁防護
設計上能夠抵抗EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過壓、過流和反向極性。
電源輸入
6針端子塊，電源故障時可發出警報。
光纖連接與雙SFP埠
雙千兆SFP埠擴展光纖基礎的串聯拓撲結構。
耐極端環境
該設備由工業級元件製成，經內部測試並獲得國際市場安全組織如CE、FCC和RoHS的認證，確保在惡劣環境條件下的可靠運行。設備對極端溫度（-40°C至75°C）具有強大的耐受性，並具有抗干擾性，使其在各種機械設備的嚴苛工業環境中運行穩定無誤。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1p
Class of Service

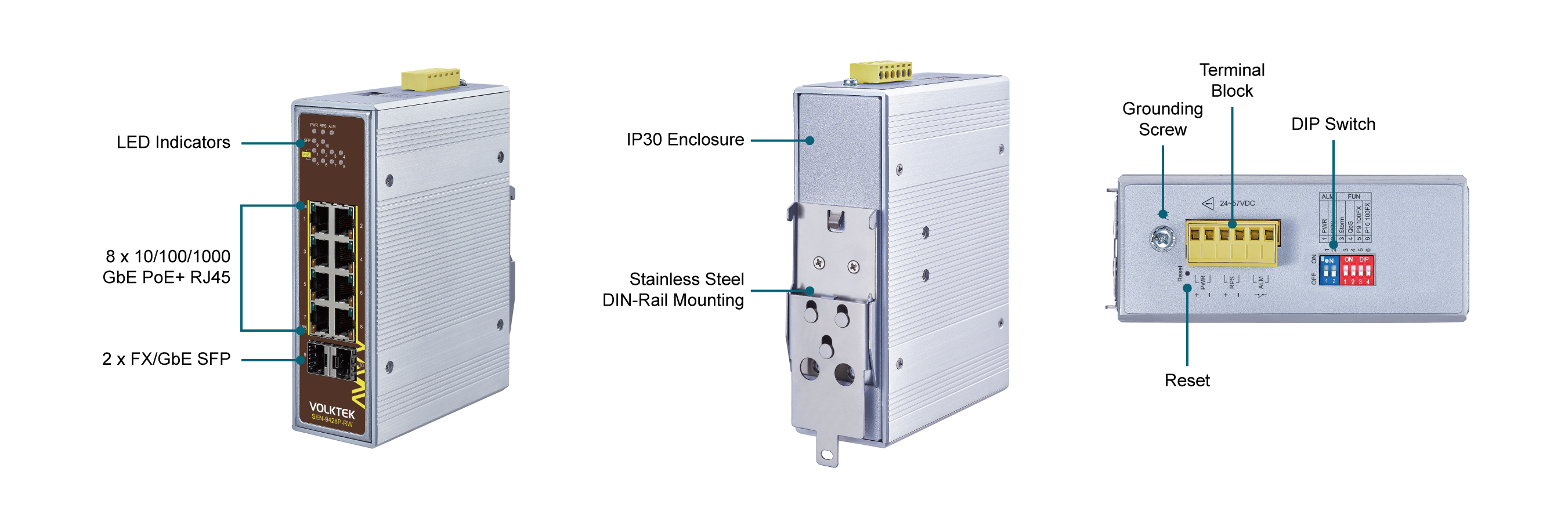

Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
2 x FX/GbE SFP Slots
DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary input: 24~57V DC
Redundant: 24~57V DC
Connection
Teminal Block
Power Consumption
System: 10W
PoE Power Budget : 124W @ 24V DC
240W @ 48V DC
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)
Mounting
DIN-Rail, Wall Mount/Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
930 g (2.1 lb)

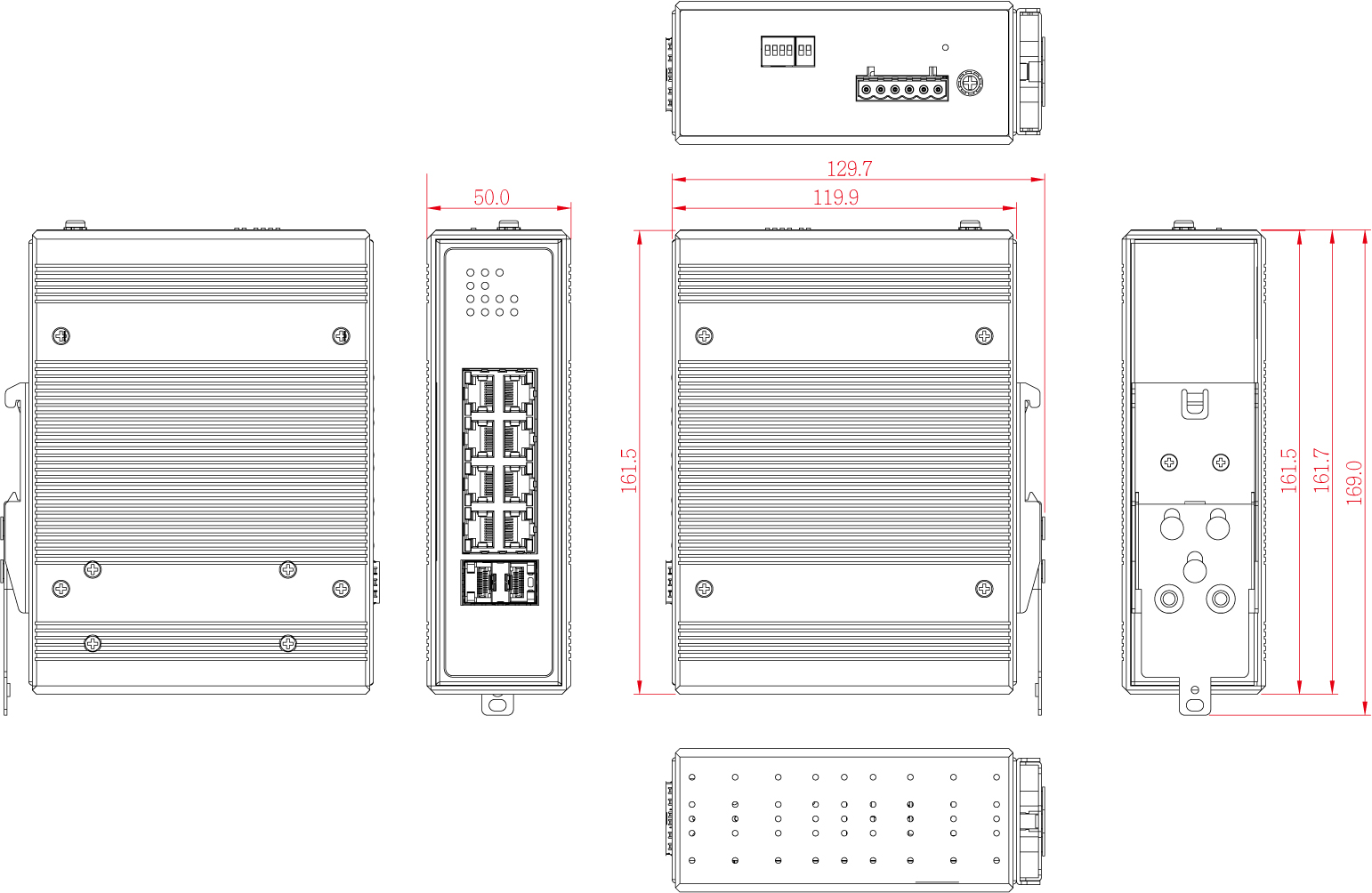

Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9428P-24V-RW | Umanaged 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch, Railway Approval |
*Specifications subject to change without prior notice.
