INS-8408A 是一款非網管型 8 埠 10/100/1000 RJ45 連接埠的工業交換器，專為自動化環境中控制器與設備之間的通訊而設計。該設備可用於多軸機器人及其外圍設備，如 PLC、HMI 和舊有設備。此外，它提供所有連接埠的自動協商功能，以便在工業乙太網應用中輕鬆聚合設備。該交換機內建各種流量優化和網路效能功能，以優先處理重要的工業數據封包。
這款交換器使用工業級元件，封裝在 IP30 外殼中，以保護設備免受工具和危害的影響。它設計能夠承受震動、衝擊、掉落、干擾以及 -40℃~75℃ (-40°F~167°F) 的極端溫度，非常適合用於極端工業環境。
堅固的電氣和電磁防護
設計能夠承受電磁干擾 (EMI)、靜電放電 (ESD)、電源突波、過電壓、過電流和反向極性。
環保綠色乙太網技術
符合 IEEE802.3az 節能乙太網 (EEE) 標準的綠色乙太網技術，自動調整功耗。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
8 x 10/100/1000Base-T (RJ45)

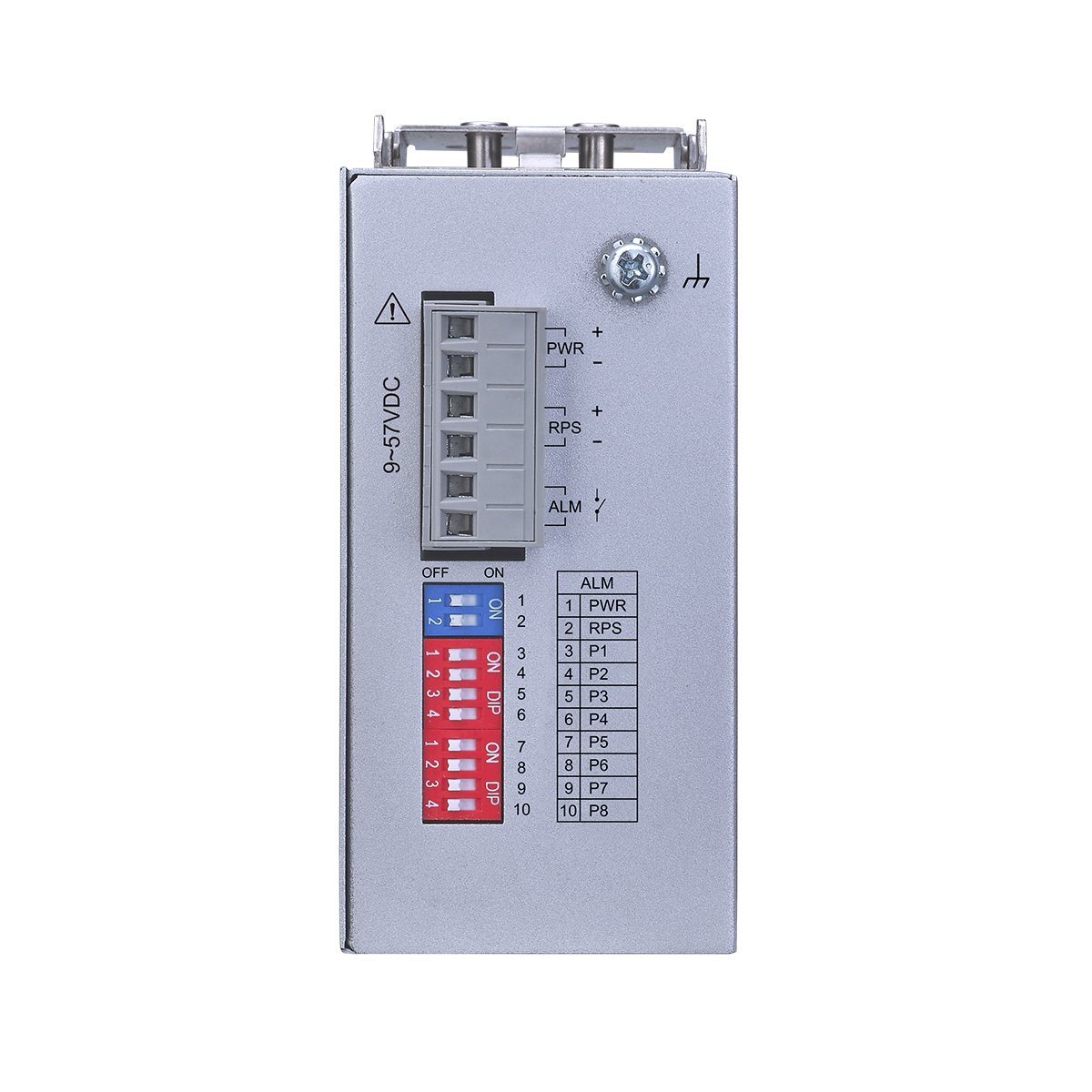

Connectors
Terminal Block
DIP Switch
Primary/Redundant (PWR/RPS) power voltage drop alarm setting
Per Port connectivity status alarm setting
LED Panel
PWR, RPS, ALM, 1000M, LNK/ACT
Power
Input Voltage
Primary inputs：9V~57VDC
Redundant inputs：9V~57VDC
Connection
Teminal Block
Power Consumption
5W
Alarm Relay
One relay output, 1 A @ 24V DC
ESD protection
8KV / 15KV
Surge protection
3KV / 6KV (RJ45 Ports Line to ground)
Reverse Polarity
Present
Overload current
Present
Mechanical and Environment
Housing
Metal (IP30 protection)

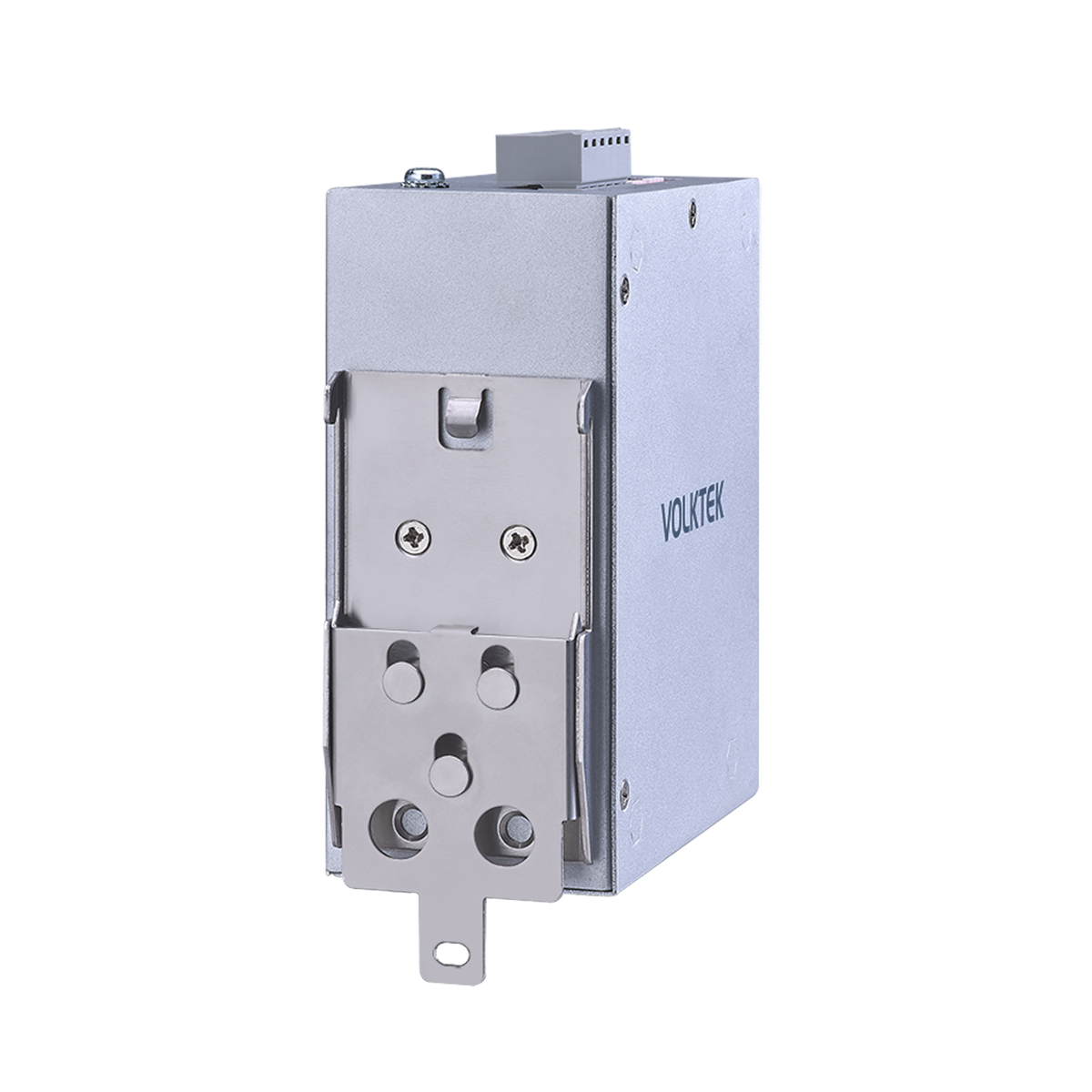

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
480 g (1.0 lb)
Dimension (WxHxD)
50 x 119.2 x 99.9 mm (1.97 x 4.69 x 3.93 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8408A | Unmanaged 8 x 10/100/1000 RJ45 Industrial Switch |
*Specifications subject to change without prior notice.
