INS-8415 是一款非網管型 5 埠 10/100/1000 RJ45 連接埠和 1 埠 GbE SFP 連接埠的工業交換器，專為自動化環境中控制器與設備之間的通訊而設計。該設備可用於多軸機器人及其外圍設備，如 PLC、HMI 和舊有設備。此外，它提供所有連接埠的自動協商功能，以便在工業乙太網應用中輕鬆聚合設備。
該交換器內建各種流量優化和網路效能功能，以優先處理重要的工業數據封包，防止通訊過程中的數據丟失，並確保穩定傳輸。
這款交換器使用工業級元件，封裝在 IP30 外殼中，以保護設備免受工具和危害的影響。它設計能夠承受震動、衝擊、掉落、干擾以及 -40℃~75℃ (-40°F~167°F) 的極端溫度，非常適合用於極端工業環境。
堅固的電氣和電磁防護
設計能夠承受電磁干擾 (EMI)、靜電放電 (ESD)、電源突波、過電壓、過電流和反向極性。
簡易安裝
所有連接埠都支持自動 MDI/MDI-X (中介依賴介面/MDI 交叉) 以簡化與其他交換機和集線器的連接。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
5 x 10/100/1000BASE-T (RJ45)
1 x GbE SFP Slot

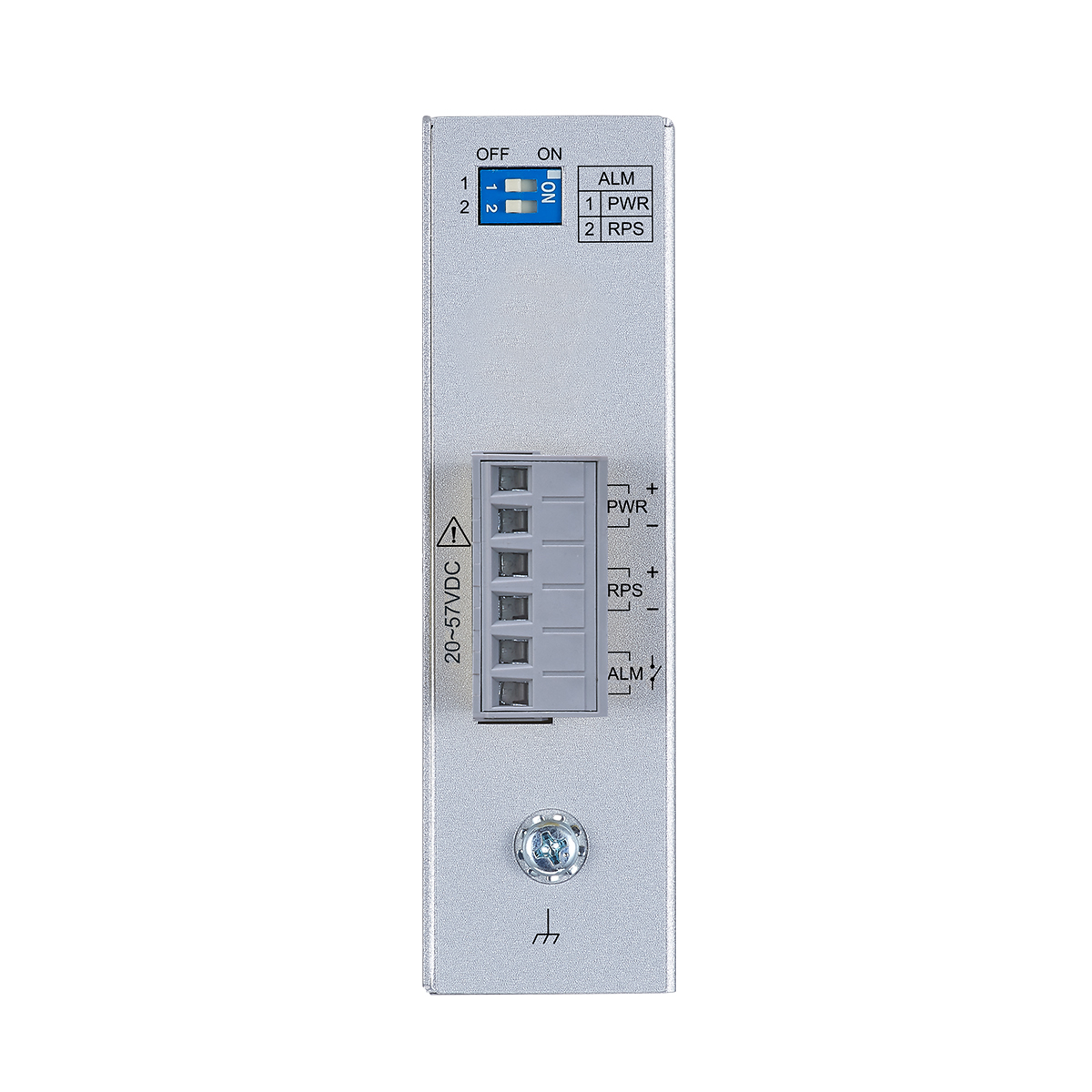

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary: 20~57V DC
Redundant: 20~57V DC
Connection
Terminal block, Mini-DIN
Power Input Polarity Protection
Present
Power Voltage Drop Alarm
Primary/Redundant Power Input
Alarm Relay
One relay output, 1 A @ 24V DC
Power Consumption
10W
Mechanical and Environment
Housing
Metal Case (IP30 protection)

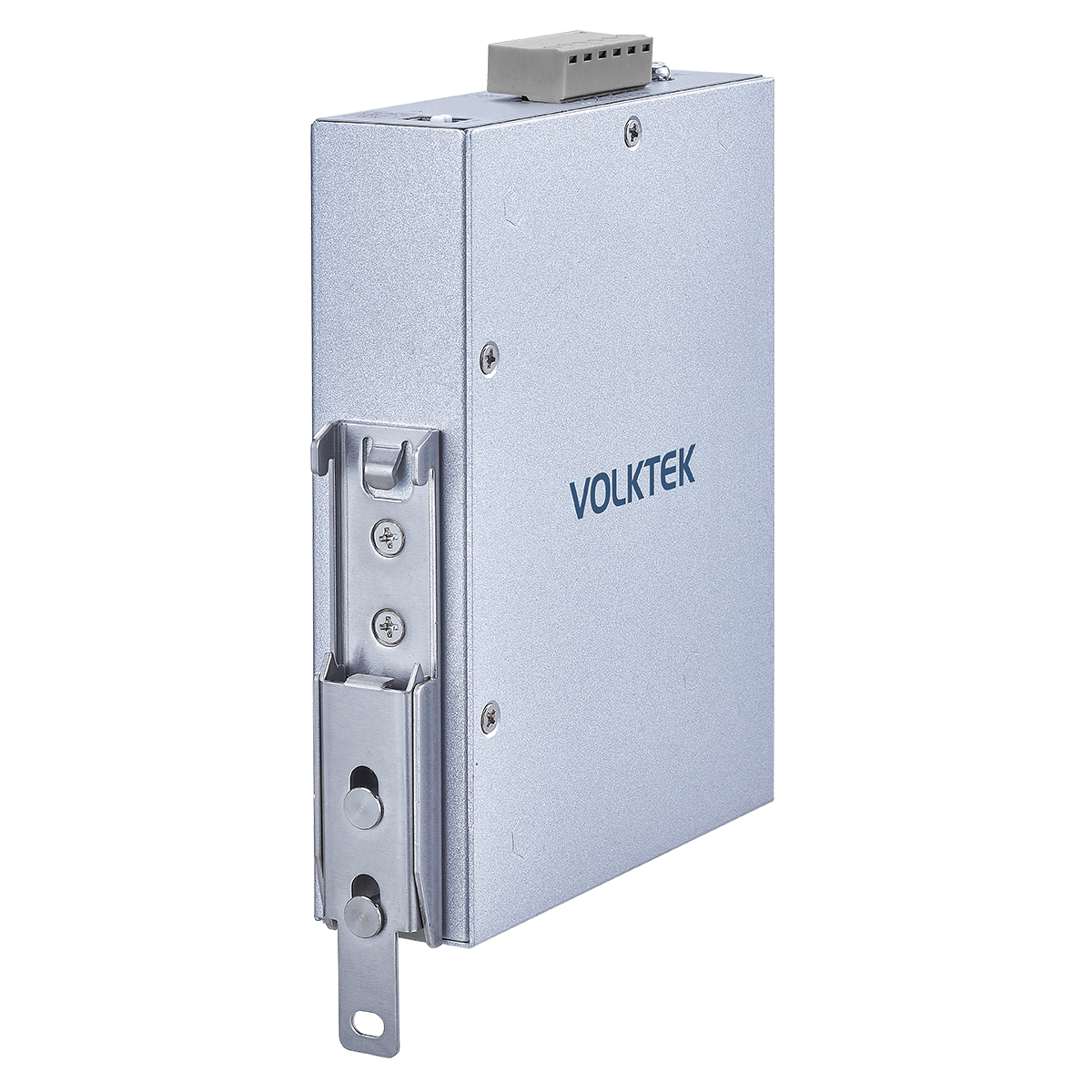

Mounting
DIN-Rail, Wall Mount (Optional)
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Dimension (WxHxD)
31 x 139.4 x 118.2 mm (1.22 x 5.49 x 4.65 in)
Weight
510 g (1.1 lb)
.jpg)
Ordering Information
| Model | Description |
|---|---|
| INS-8415 | Umanaged 5 x 10/100/1000 RJ45 & 1 x GbE SFP Industrial Switch |
*Specifications subject to change without prior notice.
