Woodpecker 7015-8GT2GS 是一款非網管型 8 埠 10/100/1000 RJ45和 2 埠 GbE SFP 工業交換器，具有進階功能，專為自動化環境中控制器與設備之間的通訊而設計。該設備可用於多軸機器人及其外部設備，如 PLC、HMI。此外，它提供所有連接埠的自動協商功能，以便在工業乙太網應用中輕鬆聚合設備。具有工業級 QoS 優先處理，以優先處理 Ethernet/IP、PROFINET 和 GOOSE 封包。
該交換器內建各種流量優化和網路效能功能，如流量控制和 VLAN Passthru，以優先處理重要的工業數據封包，防止通訊過程中的數據丟失，並確保穩定傳輸。
這款交換器使用工業級元件，封裝在 IP30 外殼中，以保護設備免受工具和危害的影響。它設計能夠承受震動、衝擊、掉落、干擾以及 -40℃~75℃ (-40°F~167°F) 的極端溫度，非常適合用於極端工業環境。
強固化元件設計適用於惡劣的工業環境
該乙太網交換器使用工業級元件，具有良好的熱導電性，並封裝在 IP30 外殼中，能夠抵抗極端環境、震動、EMI（電磁干擾）、ESD（靜電放電）、電源浪湧、過電壓、過電流和反向極性。它能在 -40℃~75℃ (-40°F~167°F) 的極端溫度下運行。符合國際安全標準如 CE、FCC 和 RoHS，以確保安全操作。
快速便捷的自動協商安裝

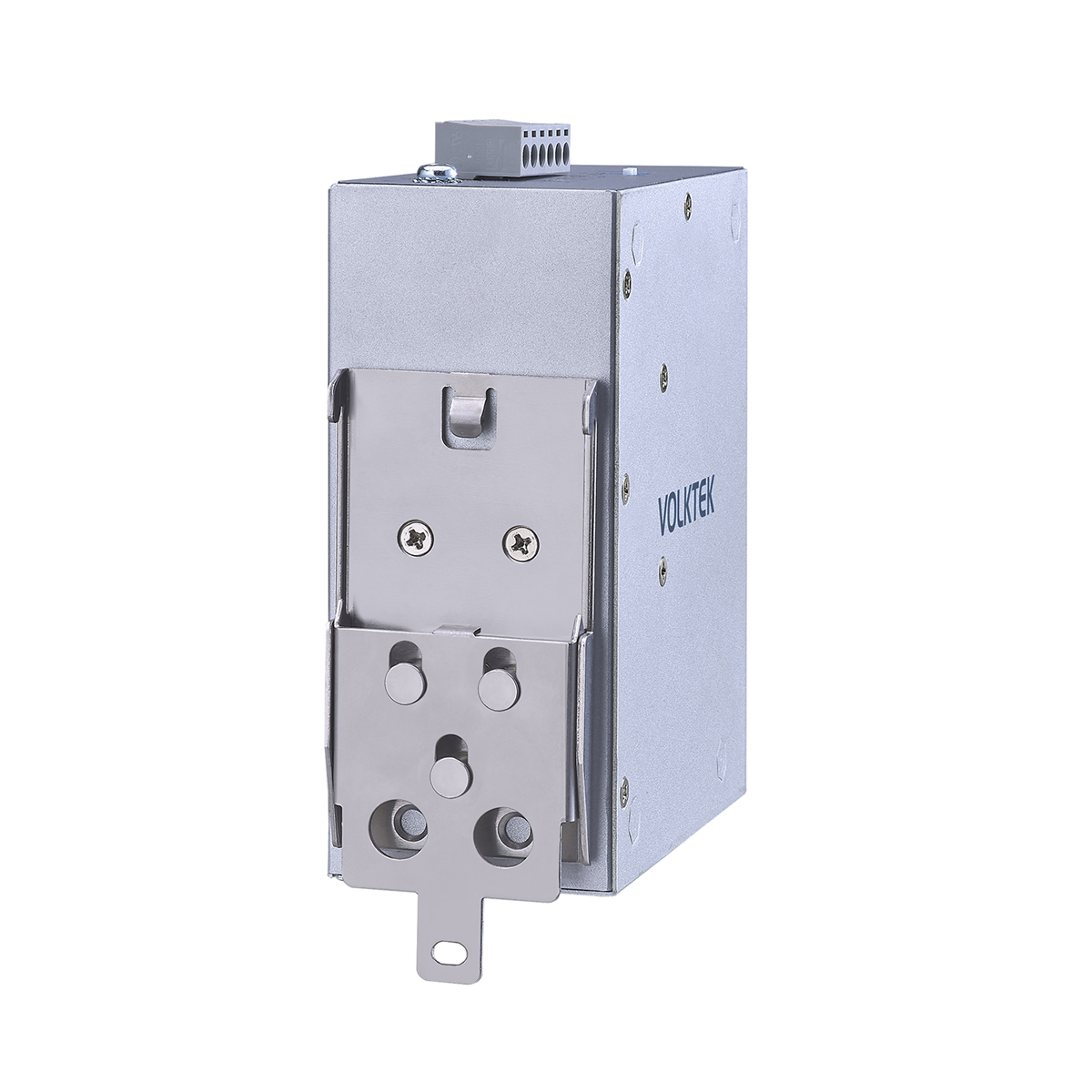

Woodpecker 7015-8GT2GS-I 只需連接即可立即運行，安裝方便。兩個 24~48VDC 電源和一個警報可以連接到 6 埠端子塊以提供電源和通知。10/100/1000 Mbps 埠使用 MDI/MDI-X 連接進行自動協商，與其他網絡設備快速協作，無需額外安裝軟體。SFP 埠與多種 SFP 模組兼容。LED 指示燈顯示設備的運行狀態。其多功能的輕巧設計使其能夠適應機櫃和其他狹小空間，並可固定在標準 TH35 DIN rail上，以確保穩定安裝。
流量控制機制以優化頻寬使用
流量控制機制調節過多的流量，以避免延遲、數據丟失和設備之間的連接問題。這款非網管型交換機提供如流量控制和風暴控制等機制，以防止設備在數據交換過程中互相過載，並保持流量在可接受範圍內，從而保持設備在其容量內運行，避免網絡崩潰。
冗餘電源供應和警報系統

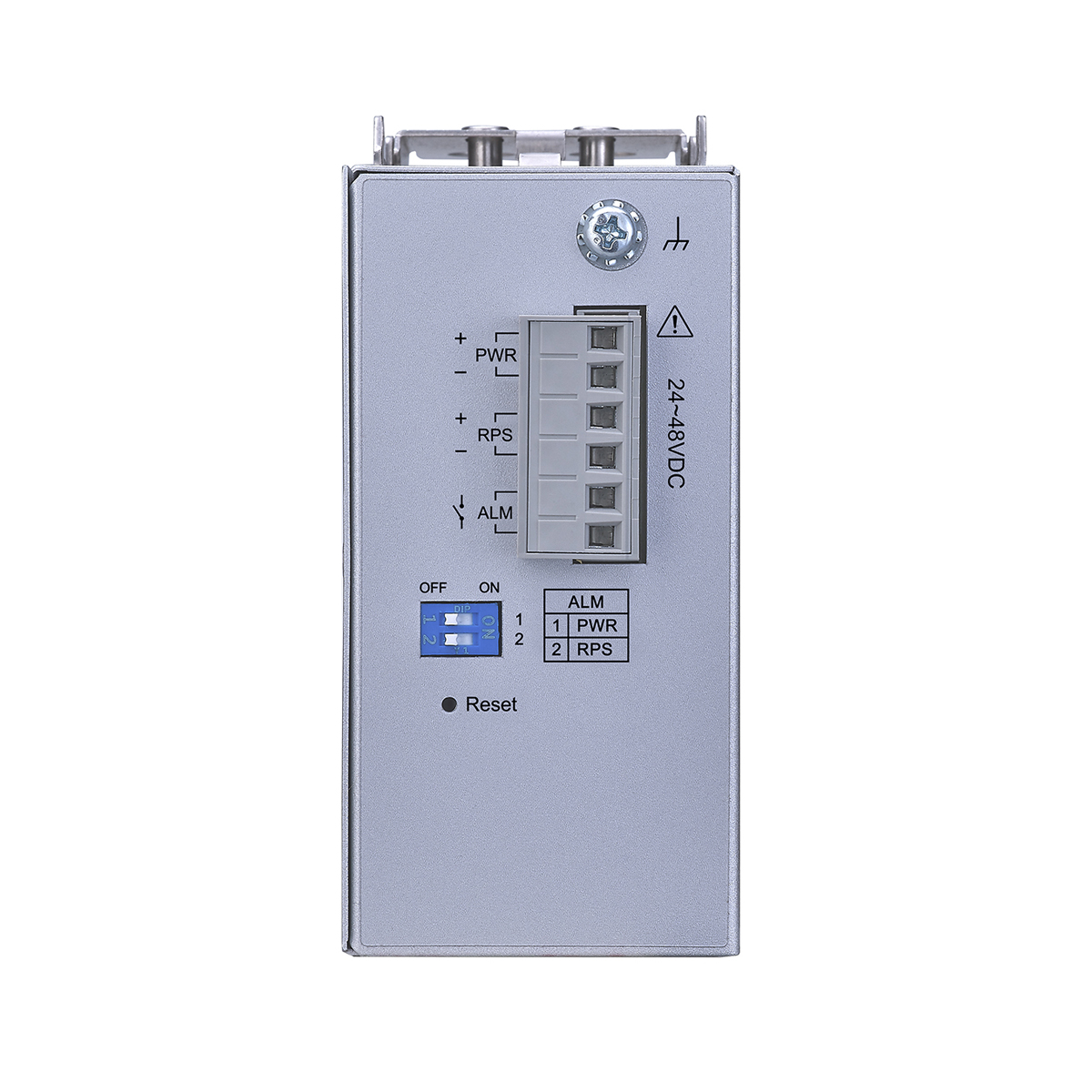

該設備的 6 埠端子塊可連接兩個電源和一個警報，以確保設備持續供電。當其中一個連接的電源停止工作或發生電源中斷時，設備會從替代電源供電並啟動警報。LED 面板上的警報信號燈會亮起。警報通知可以通過其物理介面的 DIP 開關啟動。
智能 VLAN 數據轉發
這款非網管型交換機能夠識別 VLAN 標籤數據封包的來源和目的地。Woodpecker 7015-8GT2GS-I 在不改變或丟棄 VLAN 封包的情況下進行轉發，確保工業領域中的操作數據能夠安全地在設備之間傳輸。
優先處理工業標準協議
工業自動化應用使用的封包協議專注於在嚴格的時間限制下傳遞數據。這款非網管型交換機配置了 iQoS，以優先處理工業應用協議，優先傳遞工業應用中使用的時間敏感數據，包括 Ethernet/IP、PROFINET 和 GOOSE（通用物件導向變電站事件）。
連接大型網絡群組並促進監控系統的數據
在網絡發現過程中，非網管型交換機可能會引起設備閃爍，並使監控系統難以訪問設備數據。Woodpecker 7015-8GT2GS-I 避免了在連接到管理型交換機時的設備閃爍。使用 LLDP 過濾功能，該設備可以在大型網絡中使用，允許網絡中的其他設備交換可識別的數據，以便準確監控，無需擔心在非網管型交換機存在的情況下檢測到錯誤的消息和虛假警報。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots
DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Voltage drop alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 24~48V DC
Redundant Inputs: 24~48V DC
Connection
Teminal Block
System Power Consumption
11W
Alarm Relay
One relay output with current carrying capacity of
1A@ 24V DC
Mechanical and Environment
Housing
Metal (IP30 protection)
Mounting Kit
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
550 g (1.2 lb)
Dimension (WxHxD)
50 x 119.2 x 102 mm (1.97 x 4.69 x 4.02 in)
Ordering Information
| Model | Description |
|---|---|
| Woodpecker 7015-8GT2GS-I | Unmanaged 8 x 10/100/1000 RJ45 & 2 x GbE SFP Industrial Switch |
*Specifications subject to change without prior notice.
