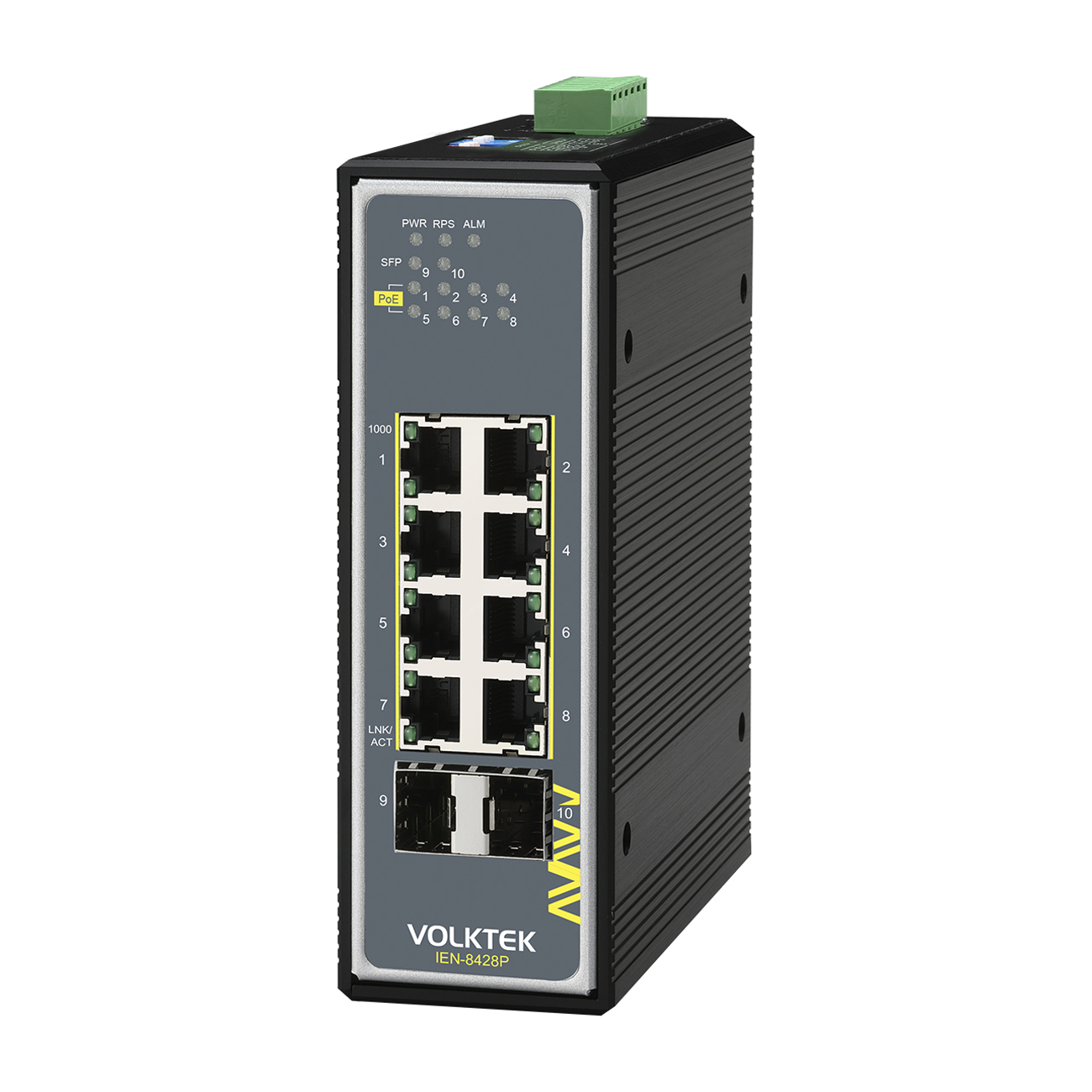

IEN-8428P-24V 是一款非網管的 8 埠 10/100/1000 PoE+ 和 2 埠 FX/GbE 多速率 SFP 的工業交換器，專為室內監控和網路存取點應用而設計。這款 PoE+ 交換器通過消除每個供電設備 (PD) 的多個電源插座需求，將距離縮短至 100 公尺，從而降低成本。所有 PSE (電源設備) 和 LAN 端口均使用自動協商技術來發現相容設備，無需額外的安裝要求。SFP 端口提供長距離、無噪音的光纖傳輸，並能適應 100 和 1000 Mbps 的速度，以與第三方設備相容。該設備使用基於端口的 QoS 來優先處理兩個端口的流量，使用 VLAN Passthru 進行連續的數據包傳輸，並使用工業 QoS 來優先處理 EtherNet/IP、PROFINET 和 GOOSE 數據包。透過 LLDP 過濾器，該設備可以被監控系統發現，以在網路拓撲圖中可視化該交換器。
該設備專為工業苛刻環境而設計，採用 IP30 外殼，保護設備免受工具和危險的侵害，並具有高導熱性，適用於 -40℃ 至 75℃ (-40°F 至 167°F) 的應用環境。其 24V 至 57V 的寬範圍輸入電壓，能讓設備在工廠生態系統和其他商業/住宅安全應用中運行，無需安裝額外的電源插座。為確保連接的設備可靠運行，該設備使用冗餘電源系統和繼電器警報，以在電力故障時發出警報通知。
PoE 應用：智能監控和無線接取點
符合 Type 1 和 Type 2 PoE (IEEE 802.3 at) 標準，該交換器每個連接埠最多提供 30W 的功率，適用於節能應用。交換器允許簡單的 “即插即用” 功能，當供電設備 (PD) 連接時即可與裝置互動。
VLAN Passthru：穩定的數據包傳輸
此功能避免了未經管理的交換器將 VLAN 標記的幀識別為損壞數據包並丟棄的情況。VLAN Passthru 功能會保持 VLAN 標記幀不變，讓此未經管理的交換器繼續穩定地傳輸數據。
優化網路效能
數據的即時傳輸對控制中心或其他裝置至關重要，透過 QoS (服務質量) 和流量控制功能，交換器可以優先處理數據傳輸並改善效能
工業協議優先處理
此交換器配置了 EIP QoS、PROFINET QoS 和 GOOSE QoS，能在具有這些通訊協議的應用中優先處理和傳輸工業應用數據包。
LLDP 過濾：偵測設備
非網管交換器非常適合隨插即用的網路，避免安裝現代化和未來網路的複雜性。LLDP 過濾功能可刪除發現數據包，避免設備出現頻繁斷連問題。
電源故障保護：冗餘電源輸入及繼電器輸出警報
為了保證持續供電，該交換器設計能同時連接兩個電源和一個警報裝置。如果主電源停止工作，交換器會自動切換到備用電源，並觸發警報通知技術人員電力故障。
抗極端環境
該設備採用工業級元件，經內部測試並通過國際市場安全組織如 CE、FCC 和 RoHS 的認證，保證在嚴苛環境中可靠運行。其對嚴寒高溫 (-40℃~75℃ / -40°F~167°F) 以及干擾的強大耐受力，使其在多台機器環境下依然穩定運行。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX/FX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
2 x 100FX/GbE SFP Slots

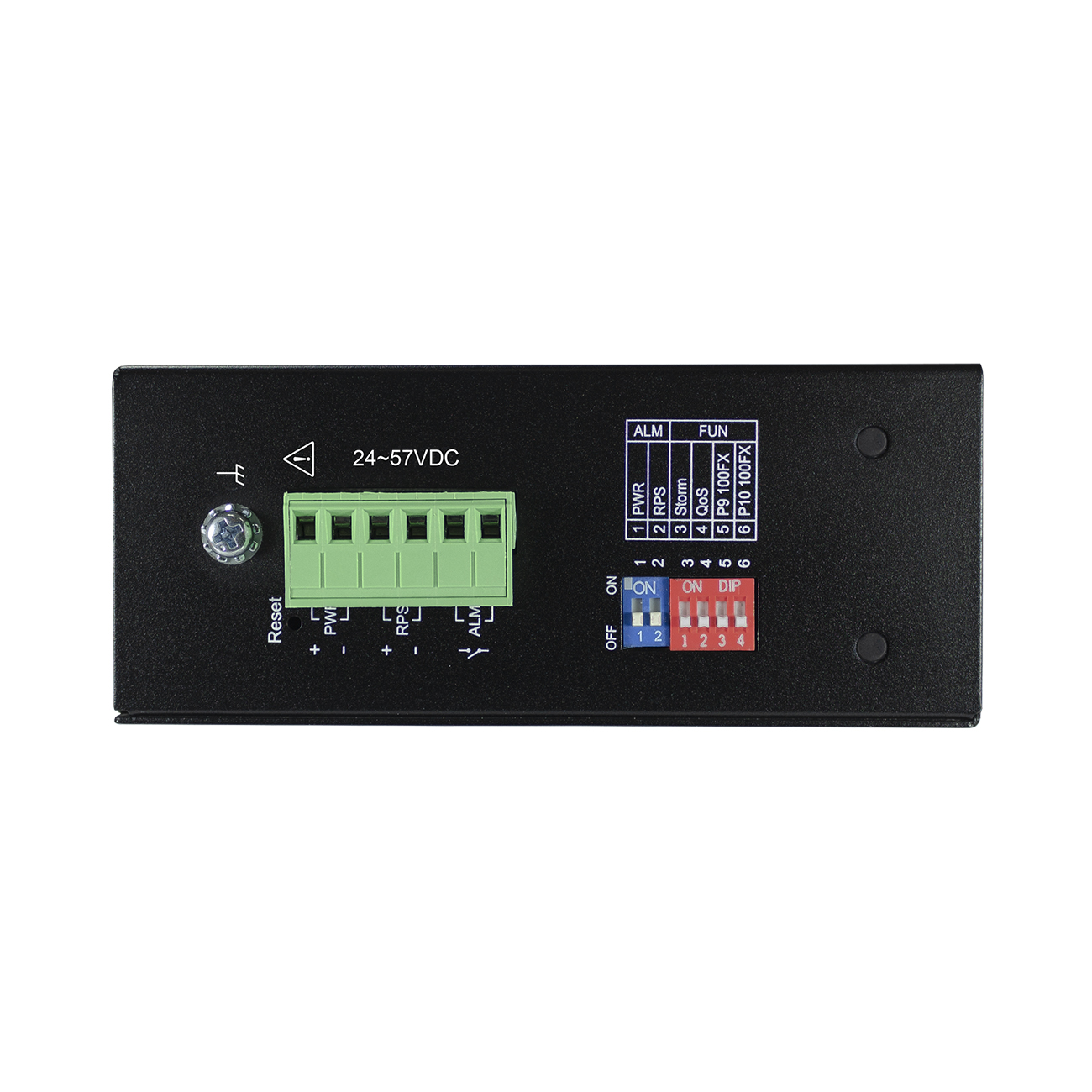

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, POST, SFP, PoE, 1000M, LNK/ACT
Power
Input Voltage
Primary inputs: 24V~57V DC
Redundant inputs: 24V~57V DC
Connection
Teminal Block
Power Consumption
System: 13W
PoE Power Budget: 124W @ 24V DC
240W @ 48V DC
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

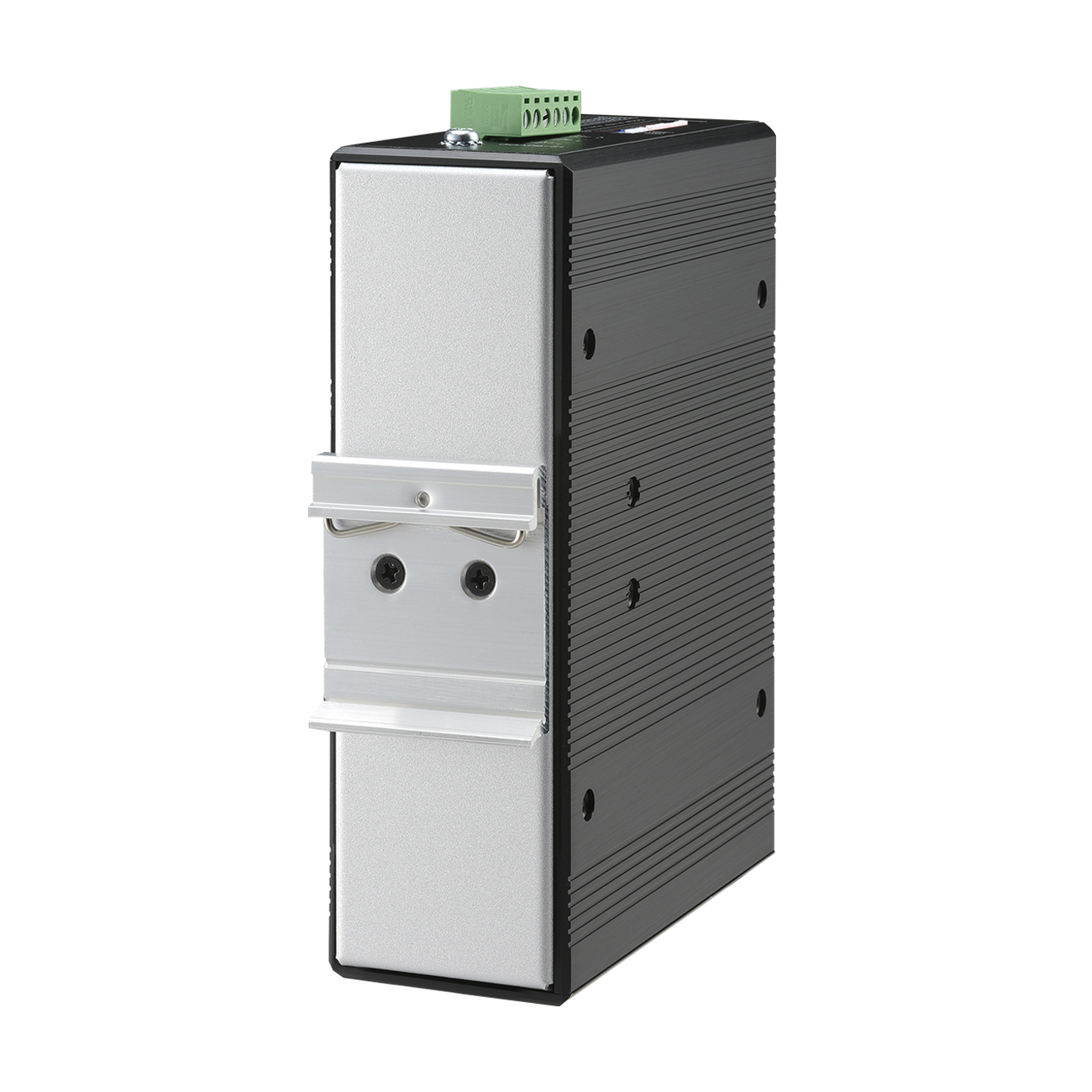

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
950 g (2.1 lb)
Dimension (WxHxD)
50 x 162 x 120 mm (1.97 x 6.36 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8428P-24V | Unmanaged 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
