INS-8205P-24V 是一款非網管型 4 埠 10/100/1000 PoE+ 和 1 埠 10/100/1000 RJ45 的工業級交換器，設計用於簡單的隨插即用監控及網路接取點應用。INS-8205P-24V通過在最遠達 100 米的距離內為每個受電設備（PD）提供電力，從而降低了多個電源插座的需求。所有 PSE（電源設備）及 LAN 皆使用自動協商技術來檢測相容設備，無需額外安裝要求。該設備使用基於連接埠的 QoS 來優先處理某一連接埠上的流量，並通過 VLAN 通透功能實現不間斷的封包傳輸。此外，該設備還使用工業級 QoS，優先處理 EtherNet/IP、PROFINET 和 GOOSE 封包。透過 LLDP 篩選器，監控系統可以發現該設備並在網路拓撲圖中視覺化顯示交換機。

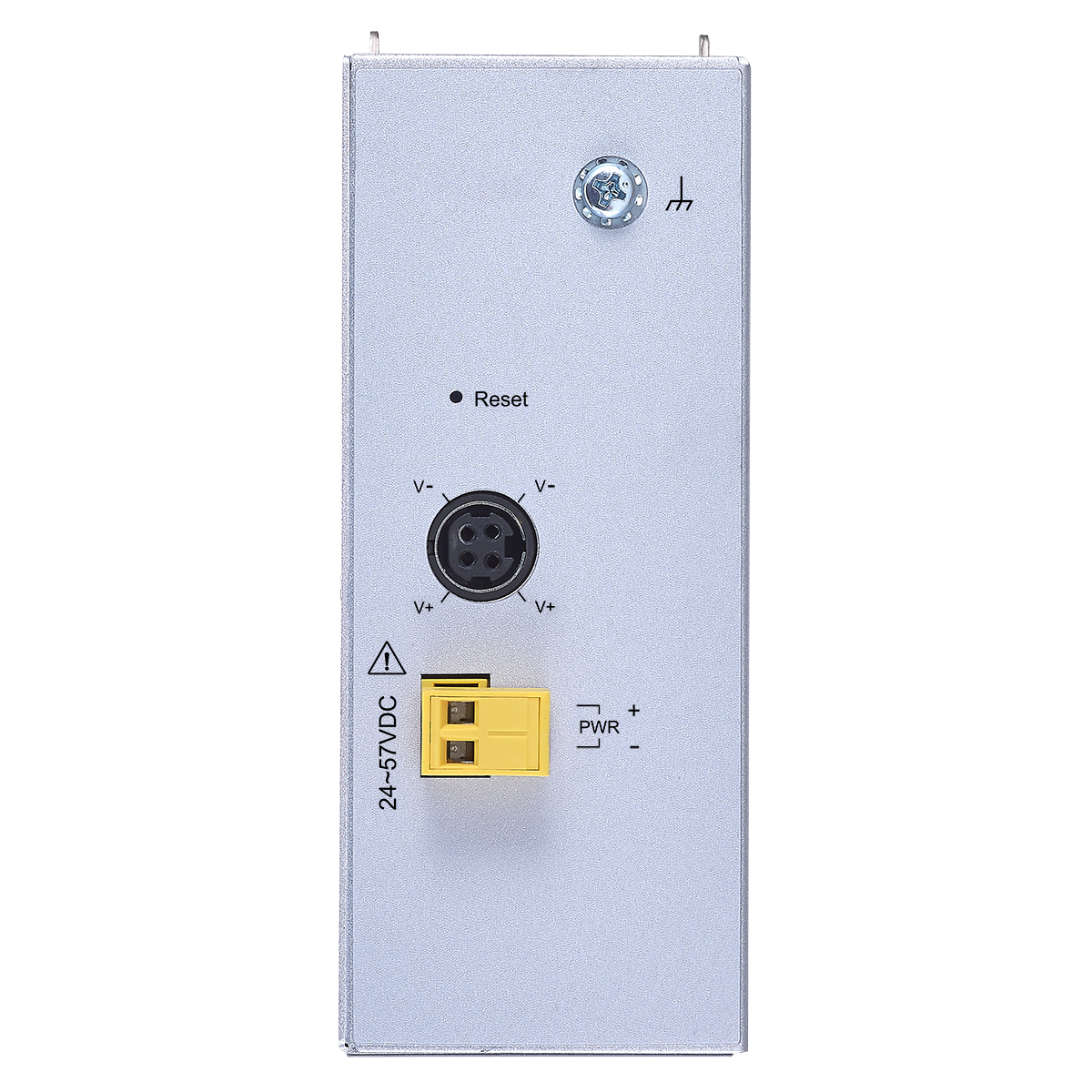

該交換機設計用於無空調的工業級室內環境，採用 IP30 保護設備免受工具和其他危害，操作溫度範圍為 -10°C 至 60°C（14°F 至 140°F）。寬範圍的輸入電壓（24V 至 57V）使設備能夠在工廠環境和其他商業/住宅安全應用中運行，無需額外的電源插座安裝。該設備具有兩種電源輸入方式，包括 2 針端子塊和 4 針 mini-DIN，能夠牢固連接設備，避免在強烈震動時斷開連接。
PoE 應用：智慧監控和無線接取點
此交換機符合 Type 1 和 Type 2 PoE（IEEE 802.3 at）標準，每個埠提供高達 30W 的功率，適用於節能應用。該交換機支持即插即用，受電設備（PD）連接後即可與其他設備互動。
VLAN 通透：穩定的封包傳輸
此功能避免非網管型交換機將 VLAN 標記的封包視為損壞而丟棄。VLAN 通透功能允許 VLAN 標記的封包保持不變，確保INS-8205P-24V能持續進行穩定的傳輸。
優化網路性能
數據實時傳輸到控制中心或其他設備至關重要，通過 QoS（服務質量）和流量控制功能，交換機優先處理數據傳輸並提升性能。
工業協議優先級
該交換機配置了 EIP QoS、PROFINET QoS 和 GOOSE QoS，以優先處理並傳輸使用這些通訊協議的工業應用封包。
LLDP 篩選：設備發現
非網管型交換器非常適合隨插即用網路，避免了安裝現代且具未來前瞻性網路的複雜性。LLDP 篩選器允許刪除發現封包，避免設備振蕩問題。
電源故障保護：冗餘電源輸入和繼電器輸出警報
為確保電源不間斷運行，INS-8205P-24V設計為同時連接兩個電源供應及一個警報系統。如果主電源停止運作，交換器將自動切換至備用電源，並觸發通知警報，提醒技術人員處理電源故障情況。
耐極端環境
該設備採用工業級元件，經內部測試，並獲得國際市場安全機構（如 CE、FCC 和 RoHS）的認證，確保在惡劣環境中的可靠運行。設備具備強大的耐高低溫性能（-10°C 至 60°C / 14°F 至 140°F），並具有抗干擾能力，可在多種工業設備環境中保持穩定運行。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.1p
Class of Service
Interface
Ports
4 x 10/100/1000BASE-T (PoE)
1 x 10/100/1000BASE-T (RJ45)
LED Panel
PWR, PoE, 1000, LNK/ACT
Power
Input Voltage
Adapter inputs: 24V~57V DC
Terminal block inputs: 24V~57V DC
Connection
Teminal Block, Mini-DIN
Power Consumption
System：13W
PoE Power Budget: 120W
Mechanical and Environment
Housing
Metal Case (IP30 protection)
Mounting
DIN-Rail
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
750 g (1.7 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8205P-24V | Unmanaged 4 x 10/100/1000 PoE+ & 1 x 10/100/1000 RJ45 Switch |
*Specifications subject to change without prior notice.
