INS-8424P 是一款非管理型 4 埠 10/100/1000 PoE+ 和 1 埠 FX/GbE 多速率 SFP 工業級交換機，設計用於即插即用的監控和網路接取點應用。此 PoE+ 交換機通過在最遠達 100 米的距離內為每個受電設備（PD）提供電力，降低了多個電源插座的需求。所有 PSE（電源設備）及 LAN 埠皆使用自動協商技術來檢測兼容設備，無需額外安裝要求。SFP 埠提供長距離、無噪音的光纖傳輸。該設備使用基於連接埠的 QoS 來優先處理某一連接埠上的流量，並通過 VLAN 通透功能實現不間斷的封包傳輸。此外，該設備還使用工業級 QoS，優先處理 Ethernet/IP、PROFINET 和 GOOSE 封包。透過 LLDP 篩選器，監控系統可以發現該設備並在網路拓撲圖中視覺化顯示交換機
該交換機設計用於工業要求高的環境，採用 IP30 外殼，具有高導熱性能，適用於 -40℃ 至 75℃（-40°F 至 167°F）的應用。為確保連接設備的可靠運行，設備使用冗餘電源系統和繼電器警報系統，當電源故障時發出警報。設備還具有 4 針 mini-DIN 連接器，能夠牢固連接設備，避免在強烈震動時斷開連接。
PoE 應用：智慧監控和無線接取點
此交換機符合 Type 1 和 Type 2 PoE（IEEE 802.3 at）標準，每個埠提供高達 30W 的功率，適用於節能應用。該交換機支持即插即用，受電設備（PD）連接後即可與其他設備互動。
VLAN 通透：穩定的封包傳輸
此功能避免了非管理型交換機將 VLAN 標記的封包視為損壞而丟棄。VLAN 通透功能允許 VLAN 標記的封包保持不變，確保該非管理型交換機能持續進行穩定的傳輸。
電源故障保護：冗餘電源輸入和繼電器輸出警報
為確保電源不間斷運行，該交換機設計為同時連接兩個電源供應及一個警報系統。如果主電源停止運作，交換機將自動切換至備用電源，並觸發通知警報，提醒技術人員處理電源故障情況。
耐極端環境
該設備採用工業級元件，經內部測試，並獲得國際市場安全機構（如 CE、FCC 和 ROHS）的認證，確保在惡劣環境中的可靠運行。設備具備強大的耐高低溫性能（-40°C 至 75°C / -40°F 至 167°F），並具有抗干擾能力，可在多種工業設備環境中保持穩定運行。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.1p
Class of Service
Interface
Ports
4 x 10/100/1000BASE-T (PoE RJ45)
2 x GbE SFP Slots
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT

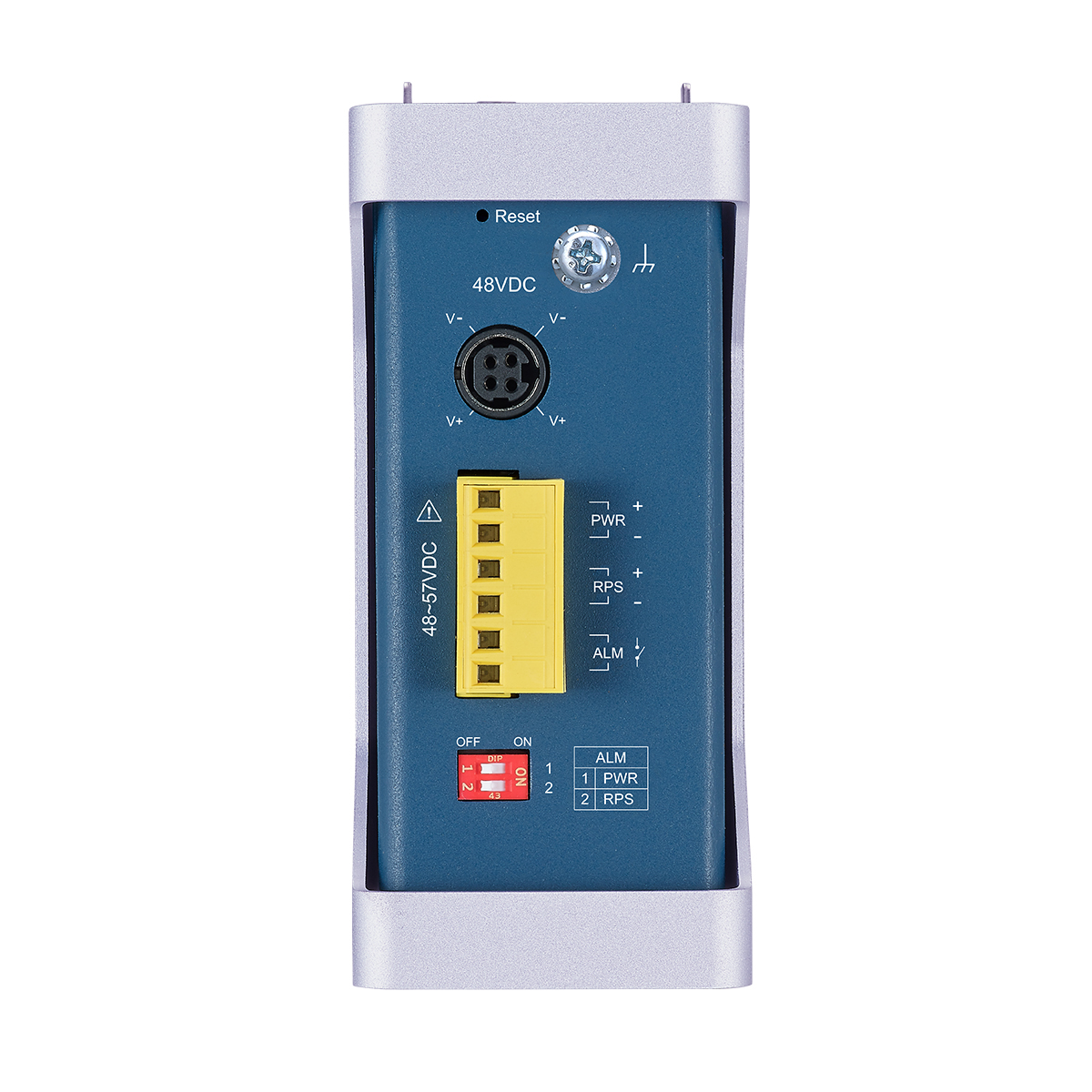

Power
Input Voltage
Primary inputs: 48V~57V DC
Redundant inputs: 48V~57V DC
Connection
Teminal Block, Mini-DIN
Power Consumption
System: 10W
PoE Power Budget: 120W
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

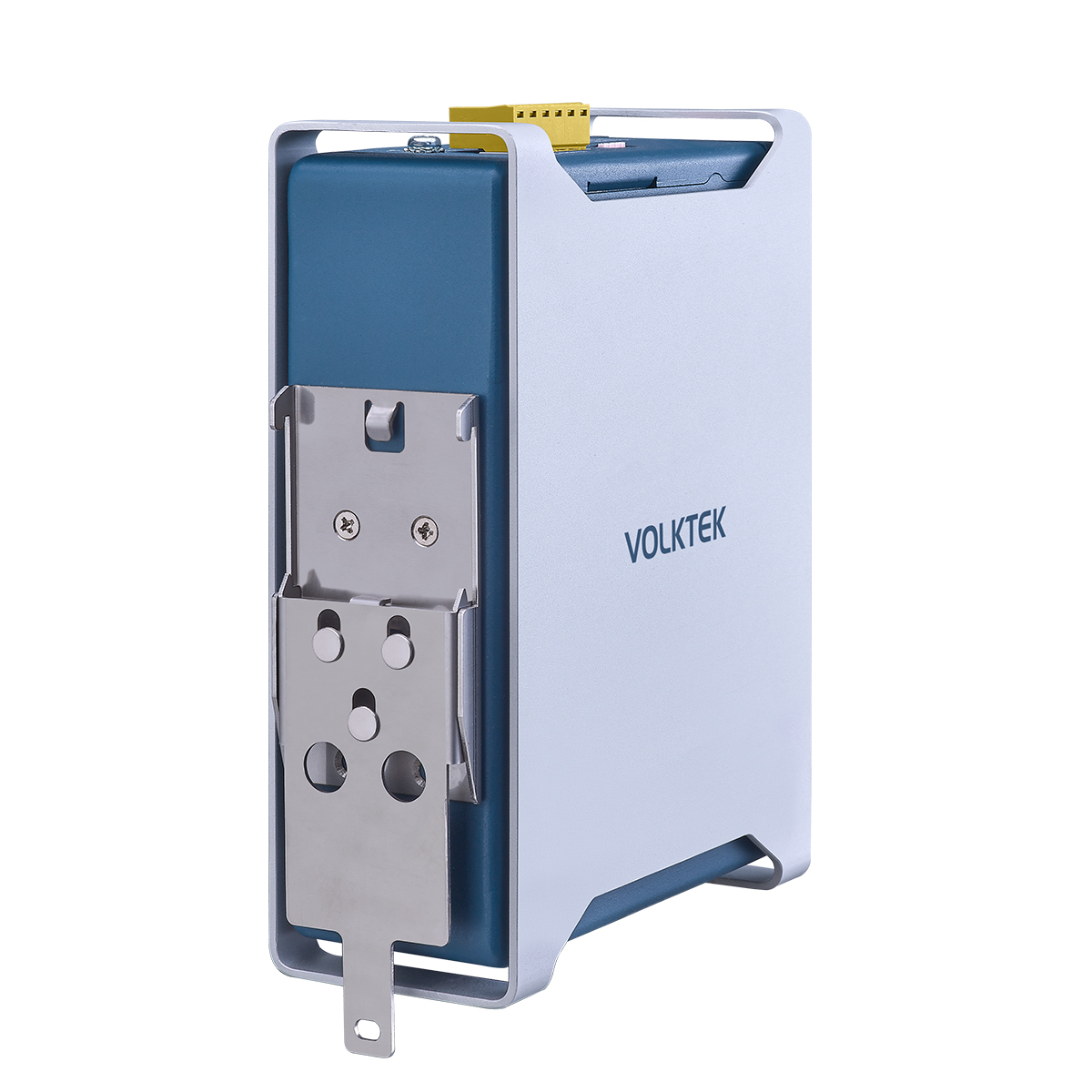

Mounting
DIN-Rail
Wide Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
740 g (1.6 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8424P | Unmanaged 4 x 10/100/1000 PoE+ & 2 x GbE SFP Switch |
*Specifications subject to change without prior notice.
