INS-8224P 是一款非網管型 4 埠 10/100/1000 PoE+ 及 2 埠 GbE SFP 的工業級交換器，設計用於簡單的即插即用監控及網路接取點應用。INS-8224P 通過在最遠達 100 米的距離內為每個受電設備（PD）提供電力，從而降低了多個電源插座的需求。所有 PSE（電源設備）及 LAN 皆使用自動協商技術來檢測相容設備，無需額外安裝要求。SFP 則提供長距離、無噪音的光纖傳輸。該設備使用基於連接埠的 QoS 來優先處理某一連接埠上的流量，並通過 VLAN 通透功能實現不間斷的封包傳輸。此外，該設備還使用工業級 QoS，優先處理 EtherNet/IP、PROFINET 和 GOOSE 封包。透過 LLDP 篩選器，監控系統可以發現該設備並在網路拓撲圖中視覺化顯示交換機。
INS-8224P 設計用於無空調的工廠室內環境，採用 IP30 保護設備免受工具和其他危害，操作溫度範圍為 -10°C 至 60°C（14°F 至 140°F）。為確保連接設備的穩定運作，該交換器使用冗餘電源系統，並在電源故障時通過繼電器警報發出警告。
PoE 應用：智慧監控和無線接取點
INS-8224P 符合 Type 1 和 Type 2 PoE（IEEE 802.3 at）標準，每個連接埠提供最高 30W 的功率，適用於節能應用。INS-8224P 支持隨插即用，連接後受電設備（PD）即可與其他設備互動
VLAN 通透：穩定的封包傳輸
此功能避免非管理型交換器將 VLAN 標記的封包視為損壞而丟棄。VLAN 通透功能允許 VLAN 標記的封包保持不變，確保該非管理型交換器能持續進行穩定的傳輸。
電源故障保護：冗餘電源輸入與繼電器輸出警報
為確保電源不間斷運行，該交換器設計為同時連接兩個電源供應及一個警報系統。如果主電源停止運作，交換器將自動切換至備用電源，並觸發通知警報，提醒技術人員處理電源故障情況。
耐極端環境
該設備採用工業級元件，經內部測試，並獲得國際市場安全機構（如 CE、FCC 和 RoHS）的認證，確保在惡劣環境中的可靠運行。設備具備強大的耐高低溫性能（-10℃ 至 60℃ / 14°F~140°F），並具有抗干擾能力，可在多種機械設備的工業環境中保持穩定運行
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.1p
Class of Service
Interface
Ports
4 x 10/100/1000BASE-T (PoE RJ45)
2 x GbE SFP Slots
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT

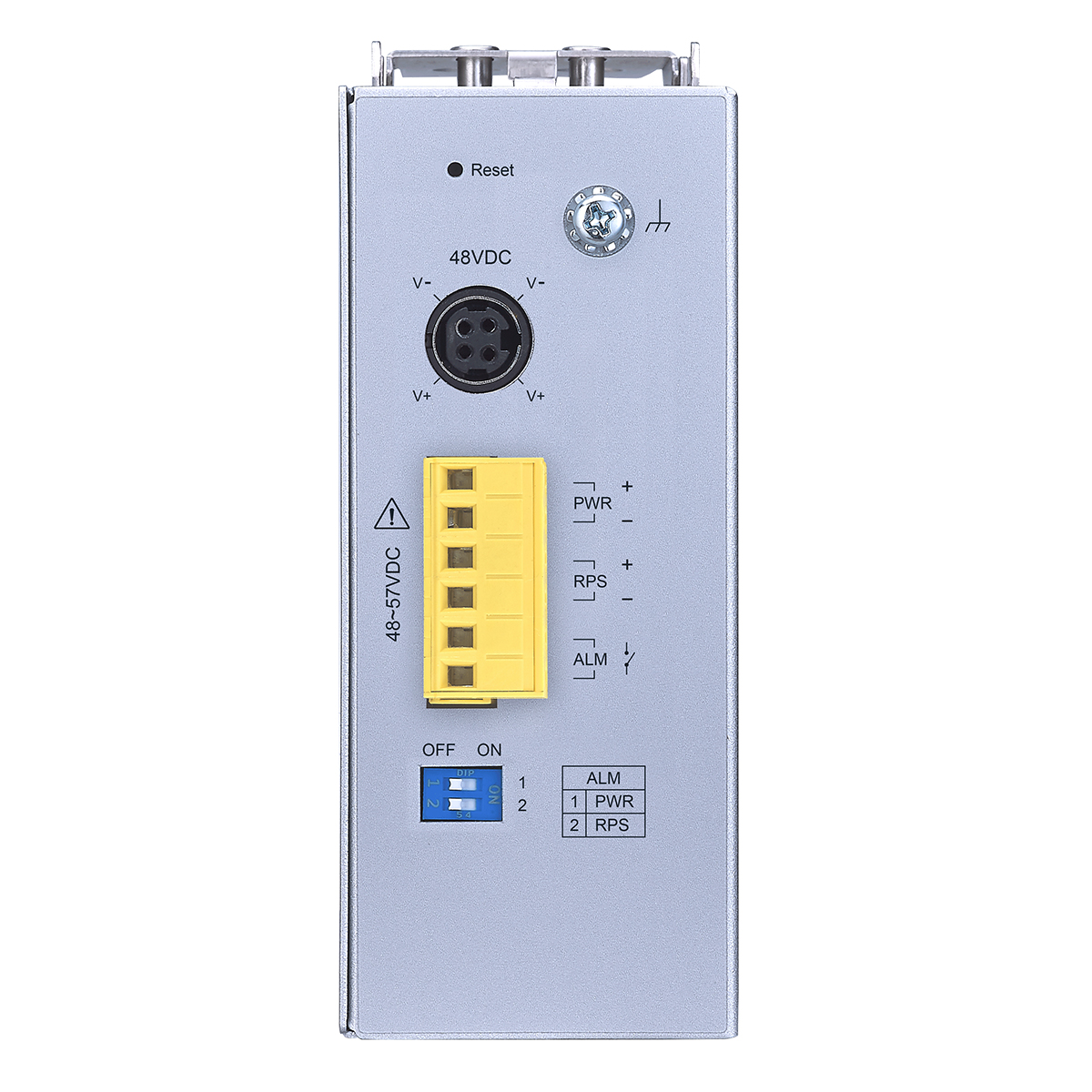

Power
Input Voltage
Primary inputs: 48~57V DC
Redundant inputs: 48~57V DC
Connection
Teminal Block, Mini-DIN
Power Consumption
System: 10W
PoE Power Budget: 120W
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

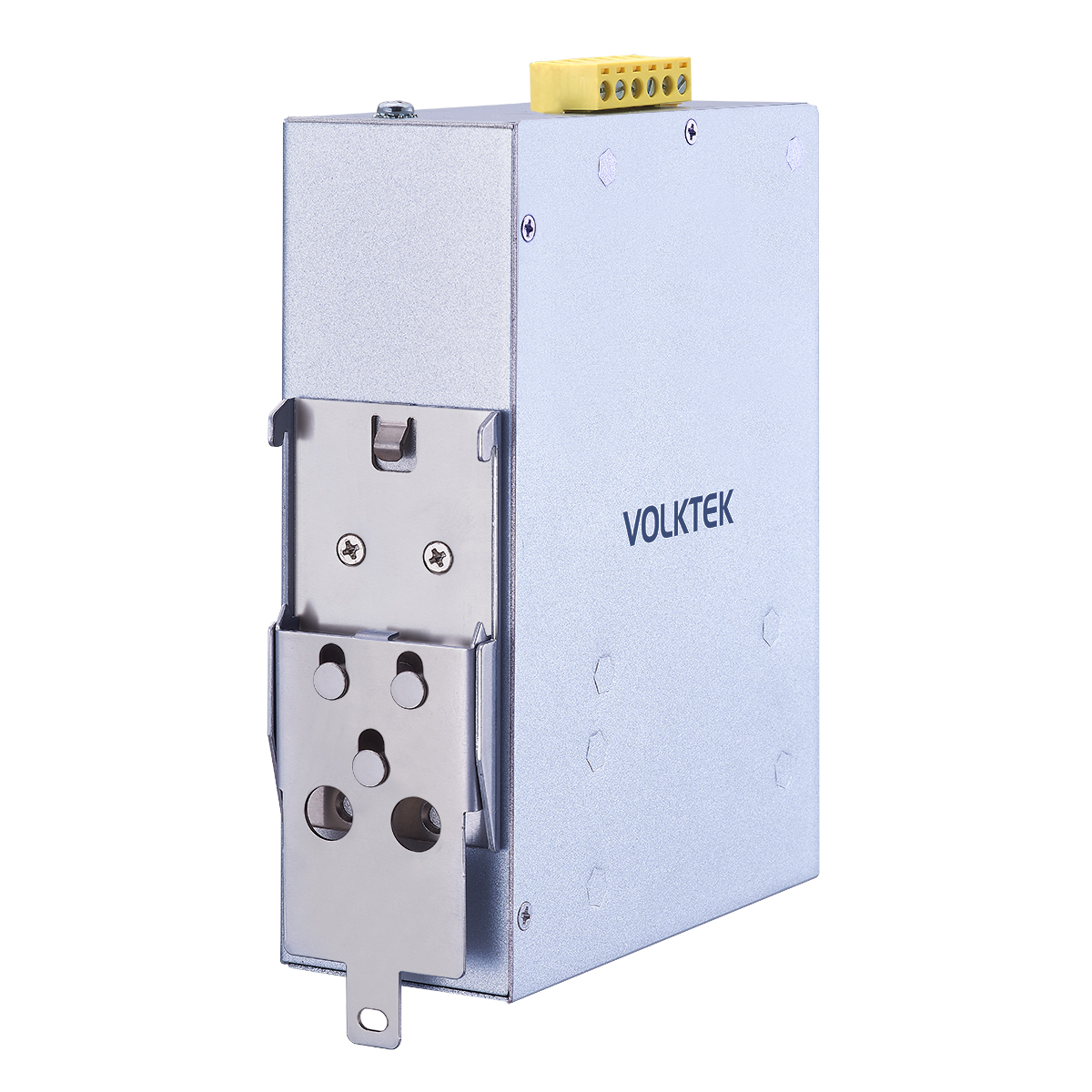

Mounting
DIN-Rail
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
705 g (1.6 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8224P | Unmanaged 4 x 10/100/1000 PoE+ & 2 x GbE SFP |
*Specifications subject to change without prior notice.
