IEN-840GL
製品特徴
  • 16の10/100/1000 RJ45ポートで、産業用オートメーションにおける多軸ロボットやPLC、HMI、プリンターなどの補助機器に対応するシステム
  • Modbus TCP通信をサポートすることで、旧型および先端の産業用デバイスとの連携が可能
  • ポート認証によるセキュリティ強化
  • フロー制御とQoSを活用することでネットワーク性能を最適化し、十分な帯域幅を確保
  • 3分で完了できる3ステップインストールウィザード
  • 動作温度範囲:-10℃から60℃(14°F〜140°F)、金属ハウジングです。
  • -10°C-60°C
  • DIN Rail
  • ESD Protection
  • IP Code30
  • Redundant Power
  • Surge Protection
  • LAMUNGAN
  • Topology Map
  • Dashboard
  • Wizard
  • ROHS CE FC
製品概要

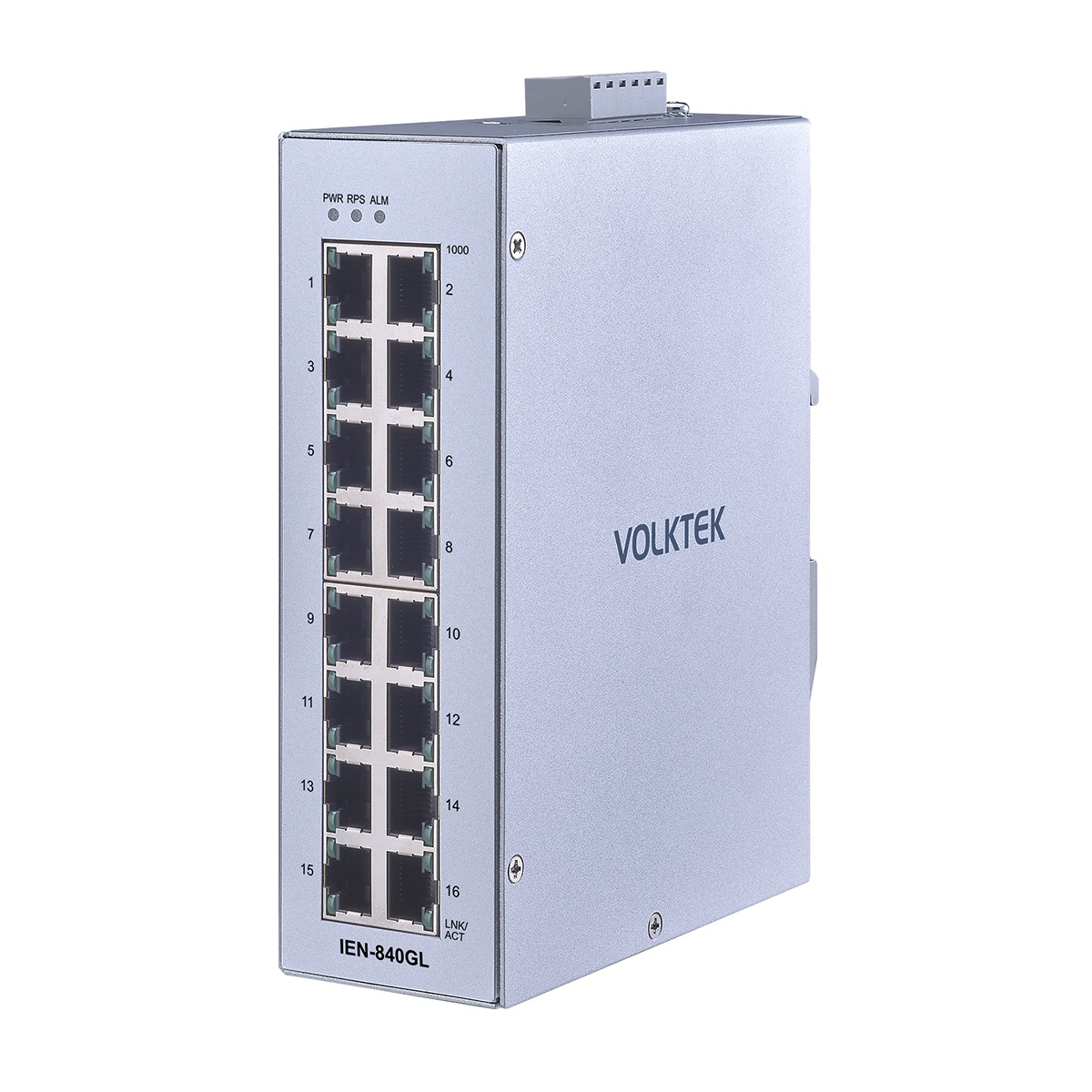

IEN-840GLは、オートメーション環境でのコントローラとデバイス間の通信およびリアルタイム監視のために設計された、ライトマネージドの16ポート10/100/1000 RJ45ダウンリンク産業スイッチです。この高密度ポートスイッチは、マルチアクスルロボットやPLC、HMI、レガシーデバイスなどの周辺機器と共に使用されます。すべてのポートでオートネゴシエーションを提供し、Modbus TCPを使用して産業用イーサネットアプリケーションでデバイスを簡単に集約できます。

多様な管理ツールを使用して設定でき、技術者がこの機器の使い方を学ぶのにかかる時間はわずか3時間です。ウィザードは、インストールを3ステップ、3分間に短縮します。監視および管理プラットフォームであるトポロジーマップとダッシュボードは、ユーザーがネットワークを診断し、現場技術者なしでトラブルシューティングを行うためのリアルタイムの有用な情報を提供します。レート制限とQoS(サービスの品質)により、ネットワークの最適化が可能です。

このスイッチは産業用グレードのコンポーネントで構成されており、金属製のケースに収納されているため、工具や危険からデバイスを保護します。振動、衝撃、自由落下、および-10℃から60℃(14°F〜140°F)までの温度に耐えるように設計されており、空調のない厳しいアプリケーション環境に適しています。信頼性を確保するために、冗長電源と端子ブロックのアラームリレー接点が、運用を途切れさせることなく電源障害を通知します。



機能

LAMUNGAN - 監視と管理プラットフォーム
LamunganはVolktekの組み込み型監視および管理プラットフォームであり、ユーザーフレンドリーなインターフェースで、ウィザード、トポロジーマップ、ダッシュボードの3つのツールを組み合わせて、リソースを節約し効率を向上させるために、ユーザーが短時間でより多くを達成できるように設計されています。これにより、デバイスの展開とインストール、ネットワークパフォーマンス、デバイス監視、ネットワーク構成に関する4つのツールを集約しています。




ウィザード - 3分で3ステップのインストール
新しいスイッチが接続されると、ウィザードが技術者にネットワークアクセス、セキュリティ、ログイン情報の設定をサポートします。これにより、すべてのデバイスのインストールを迅速に完了し、ネットワーク接続が確立された後にリモート構成を続けることができます。これらのデバイスに不慣れなユーザーにとって、ウィザードは多くの問題を解決することができます。




トポロジーマップ - スマートでインタラクティブなネットワークの概要
問題発見やトラブルシューティングを容易にするために、ネットワークのバードアイビューがOTおよびITユーザーに包括的な理解を提供します。イーサネットスイッチはスマート技術を使用して、サードパーティのデバイス、そのインターフェース、リンクパスのステータスをトライカラーコード(緑、アンバー、赤)で発見します。さらに、ユーザーはカスタマイズされたアイコンや背景画像でマップを設定することができます。




ダッシュボード - ネットワークパフォーマンスの可視化
ダッシュボードは、ユーザーがスイッチのCPUパフォーマンスとデータ伝送速度をシンプルなインターフェースで視覚化し、デバイスやネットワークの問題を迅速に検出して素早いサポートを提供できるようにします。




サードパーティデバイスの互換性と速度適応性
このデバイスのマルチレートポートは、銅線上で10/100/1000 Mbpsの異なるイーサネット速度でデータを伝送でき、サードパーティデバイスの要件に基づいてイーサネット速度に適応します。レガシーデバイスがスイッチに接続されると、自動交渉を行い、厳しい予算に合わせて追加アダプタを調整する必要を減らします。




最適化されたネットワークパフォーマンス
制御センターや他のデバイスへのデータのリアルタイム伝送は非常に重要で、QoS(サービスの品質)およびフロー制御機能によって、スイッチはデータ伝送を優先し、パフォーマンスを向上させます。

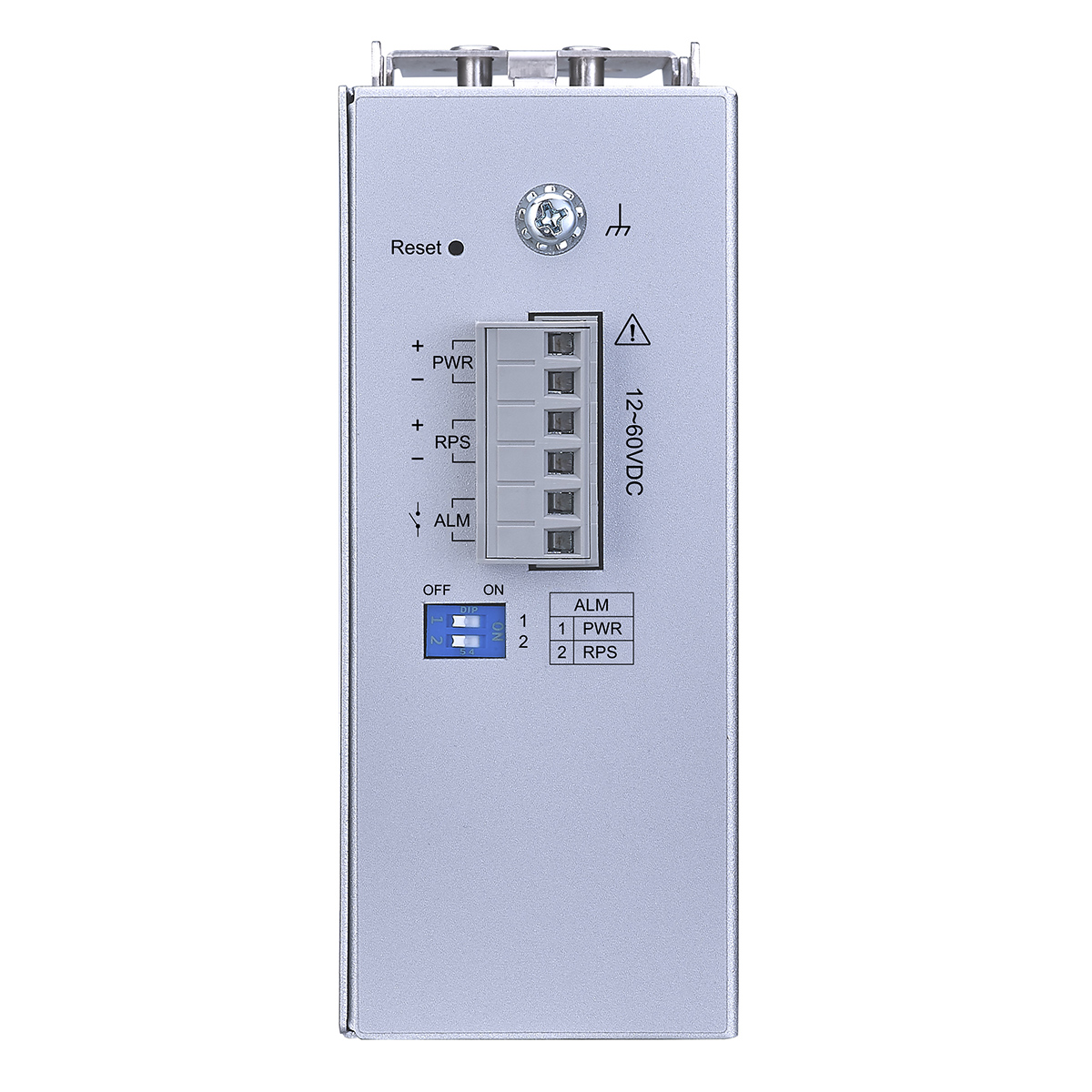

電源障害保護:冗長電源入力とリレー出力アラーム
電力が継続的に供給されることを保証するために、スイッチは二つの電源とアラームに同時に接続できるように設計されています。主電源が停止すると、スイッチは自動的に代替電源を使用し、電源障害が発生した際に技術者に通知アラームをトリガーします。




過酷な環境に対する耐性
このデバイスは産業用グレードのコンポーネントで構成され、社内でテストされ、CE、FCC、ROHSなどの国際的な市場安全機関によって厳しい環境条件での信頼性ある動作が認証されています。厳しい温度(-10℃から60℃ / 14°F〜140°F)に対する強い耐性と干渉への抵抗性により、このデバイスは多種多様な機械の周りでの厳しい環境での運用において不動の信頼性を持っています。




仕様

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX

IEEE 802.3ab

1000BASE-T

IEEE 802.3

Nway Auto-negotiation

IEEE 802.3x

Flow Control

IEEE 802.3az

Energy Efficient Ethernet (EEE)

IEEE 802.1AB

LLDP

IEEE 802.1D

STP

IEEE 802.1w

RSTP

IEEE 802.1p

Class of Service

IEEE 802.1Q

VLAN tagging

IEEE 802.1X

Port Authentication

Interface

Ports

16 x 10/100/1000BASE-T (RJ45)

DIP Switch

Power voltage drop alarm setting (PWR/RPS)

LED Panel

PWR,RPS,ALM, 1000, LNK/ACT

Power

Input Voltage

Primary Inputs: 12~60V DC

Redundant Inputs: 12~60V DC

Connection

Teminal Block

Power Consumption

18W (12V/1.5A)

Alarm Relay

One relay output, 1A @ 24V DC

Reverse Polarity

Present

Mechanical and Environment

Housing

Metal

Mounting

DIN-Rail

Operating Temperature

-10°C~60°C (14°F~140°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

550 g (1.21 lb)

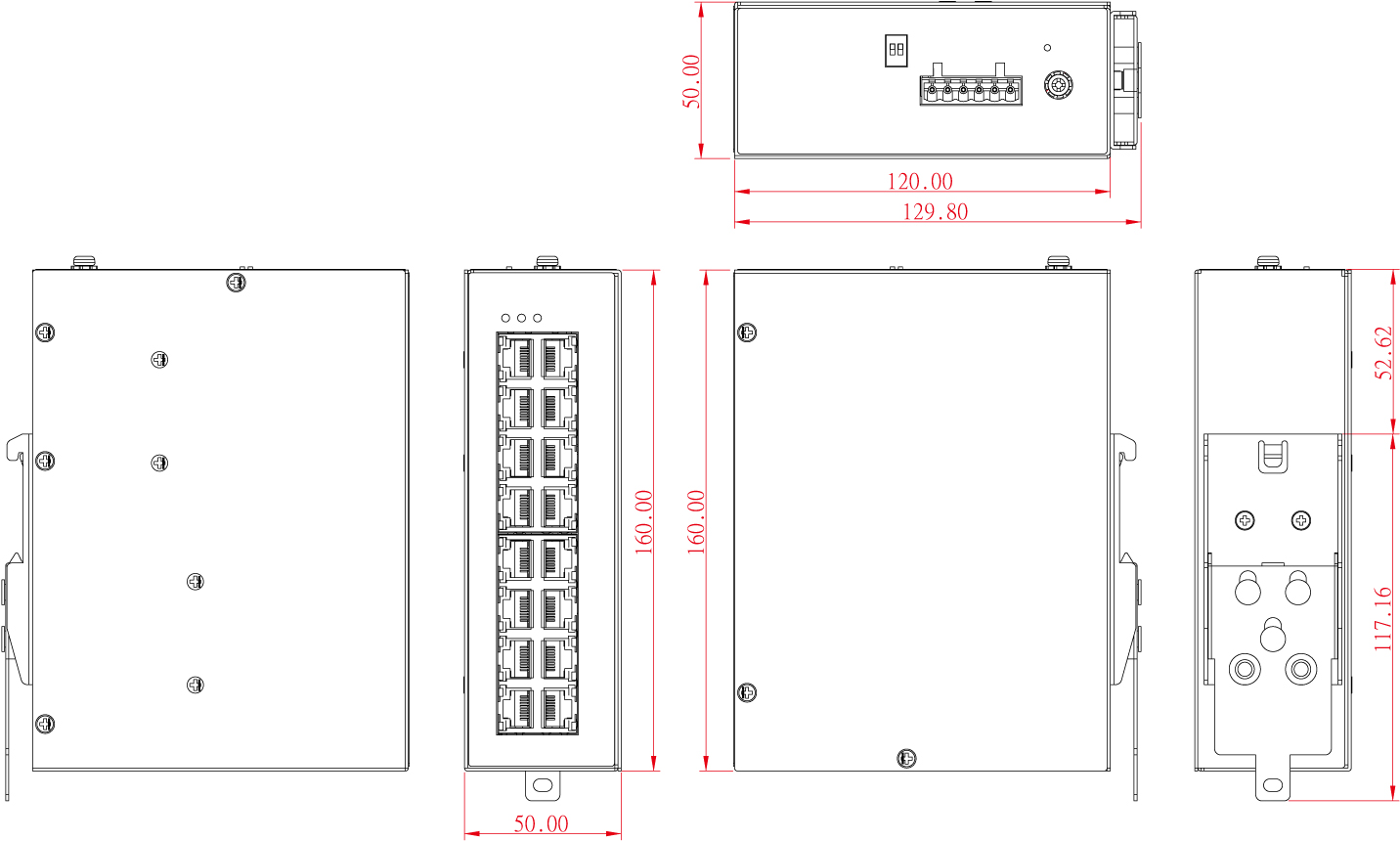

Dimension (WxHxD)

50 x 160 x 120 mm (1.97 x 6.36 x 4.72 in)



Ordering Information

Model Description
INS-840GL Lite managed 16 x 10/100/1000 RJ45 Industrial Switch



*Specifications subject to change without prior notice.
