* ULによる最高動作温度範囲：-40°C～70°C (-40°F～158°F)

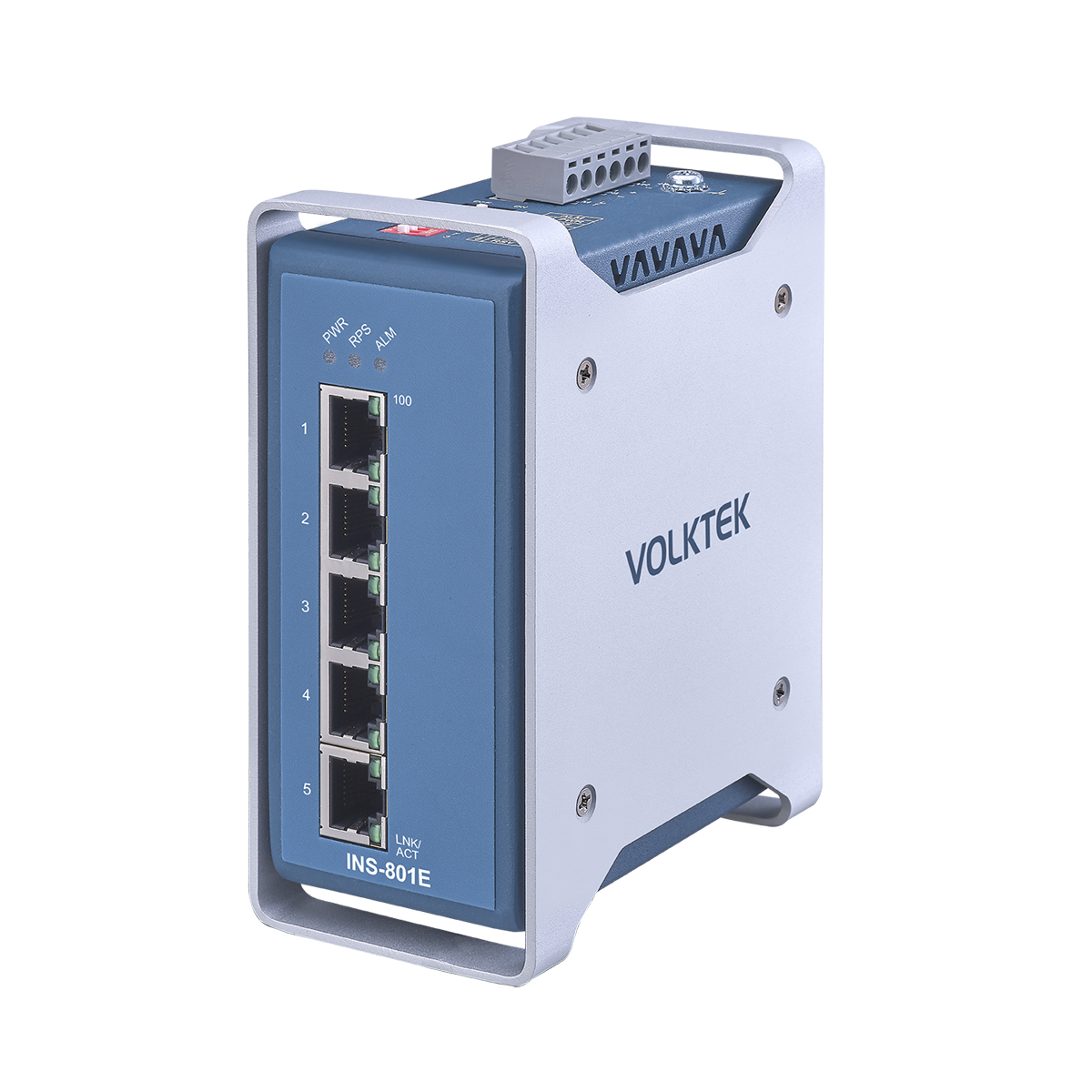

INS-801Eは、プレミアム機能を備えた無管理型の5ポート、10/100 RJ45ダウンリンク産業用スイッチで、デバイス間の基本的な相互接続を提供します。すべてのポートに自動交渉機能を搭載しており、産業用イーサネットアプリケーションでデバイスを簡単に集約できます。このスイッチは、トラフィック最適化機能を内蔵しており、安定したパフォーマンスを提供し、VLANパケットを変更せずに転送することでパケットロスを防ぎます。さらに、Ethernet/IP、PROFINET、GOOSEパケットのために、産業用QoS優先度を設定してデータを優先します。
このスイッチは、産業用グレードのコンポーネントで構成されており、IP30アルミニウムケースに封入されているため、ツールや危険からデバイスを保護します。振動、衝撃、自由落下、干渉、および-40℃~75℃（-40°F~167°F）の温度に耐えるように設計されており、過酷な産業環境に適しています。
予測不可能で厳しい環境から保護
静電気放電、電源サージ、過電圧、過電流、高振動、逆極性に耐えるように設計されています。
簡単なインストールとコンパクトなサイズ
すべてのポートに自動MDI/MDI-X（媒体依存インターフェース/MDIクロスオーバー）が搭載されており、他のスイッチやハブへの簡単な接続が可能です。
ブロードキャストストーム
受信ブロードキャストパケットレートのトラフィックストームレベルを監視し、時間の間隔を制限することで、不要なトラフィックを防ぎ、パフォーマンスを保護します。
iQoSを使用して製造データを優先
現代の工場自動化では、大量のデータトラフィックが発生し、産業通信プロトコルに基づいて優先順位を設定する必要があります。Volktekは、EIP（EtherNet/IP）、PROFINET、GOOSE（汎用オブジェクト指向サブステーションイベント）を含む産業用データパケットを優先するためのiQoS（産業QoS）を導入しました。これにより、ベンダーやデバイスタイプに関係なく、時間制約のあるアプリケーション下でリアルタイムのデータ送信が可能になります。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
5 x 10/100BASE-TX (RJ45)

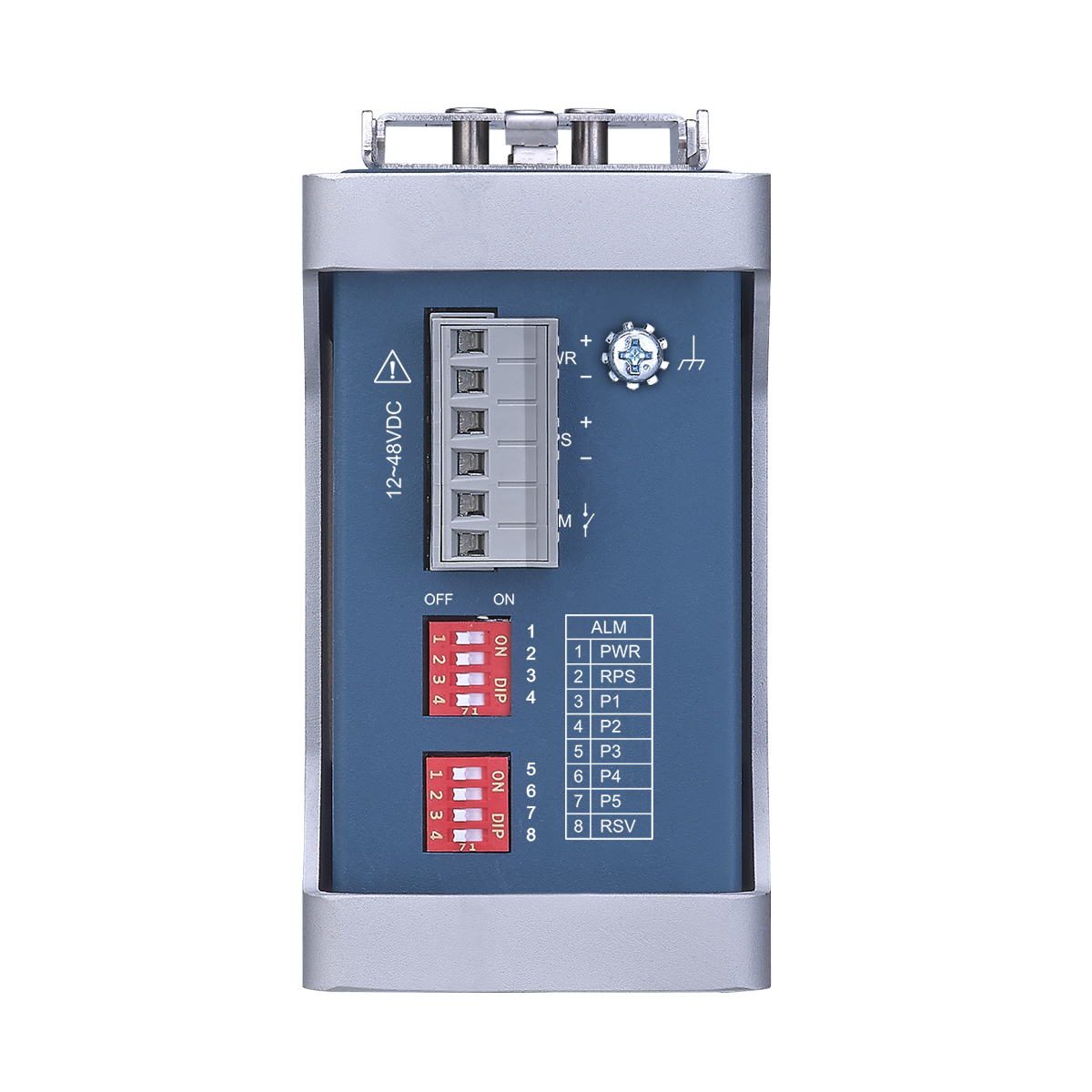

DIP Switch
PWR, RPS, P1 ~ P5
LED Panel
PWR, RPS, ALM, 100, LNK/ACT
Power
Input Voltage
Primary inputs 12~48VDC
Redundant inputs 12~48VDC
Connector
Terminal block
Max Power Consumption
2.05W (Max)
Alarm Relay
One relay output, 1 A @ 24V DC
Reverse Polarity Protection
Present
Over Load Protection
Present
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)

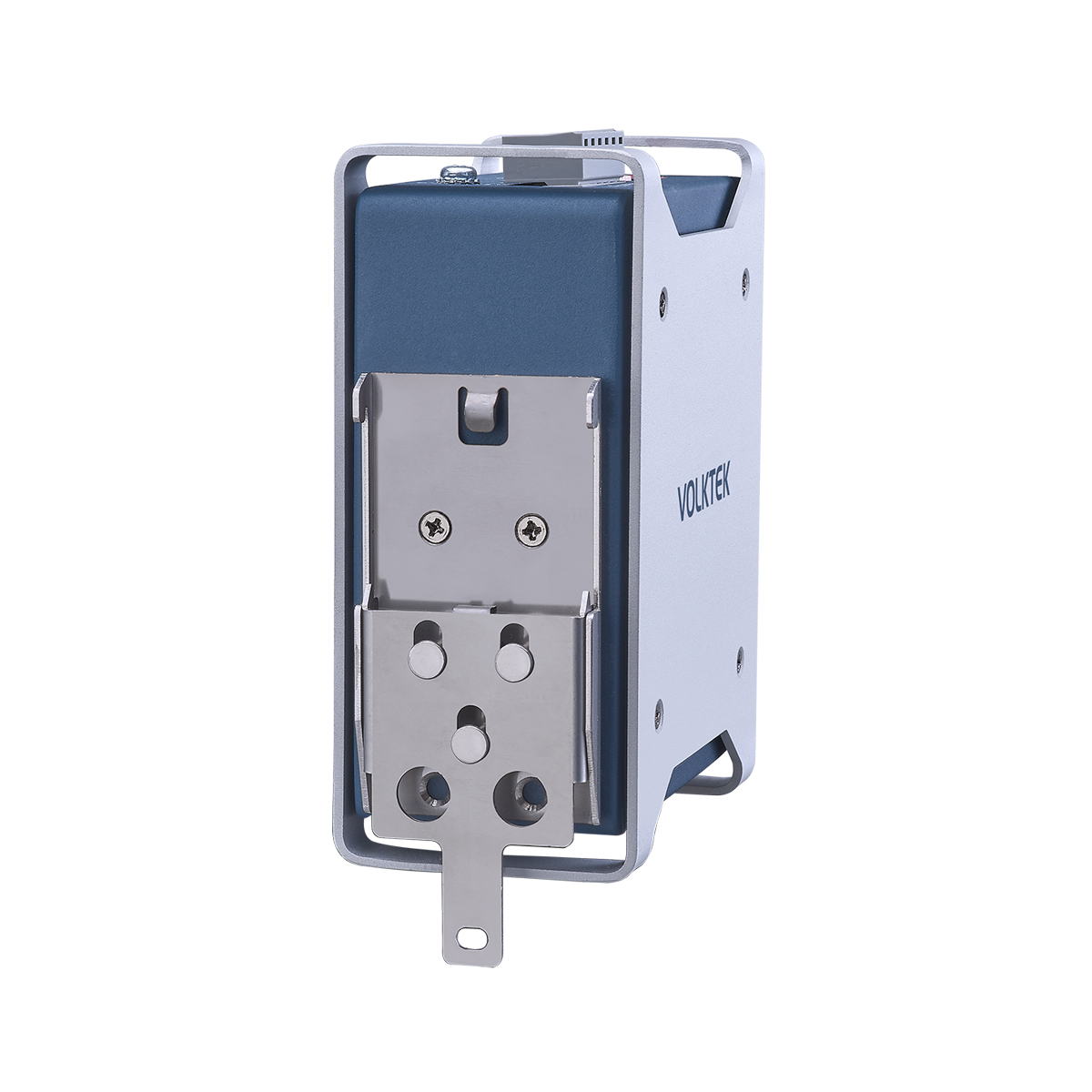

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
459.1g
Dimension (WxHxD)
49.6x121.4x100mm (1.95x4.78x3.9inch)
Ordering Information
| Model | Description |
|---|---|
| INS-801E | Premium Unmanaged 5 x 10/100 RJ45 Industrial Switch |
*Specifications subject to change without prior notice.
