Woodpecker 9015-8GT-Iは、高性能の8ポート10/100/1000 RJ45ダウンリンク管理型産業スイッチで、オートメーション環境におけるコントローラーとデバイス間の通信に設計されています。マルチアクスロボットやPLC、HMI、レガシーデバイスなどの周辺機器とともに使用されます。全ポートでオートネゴシエーションとModbus TCPを提供し、産業用イーサネットアプリケーションでデバイスを簡単に集約できます。スイッチは、ストーム、フローコントロール、およびQoSを使用してトラフィックを最適化し、産業用データパケットを優先し、通信中のデータ損失を防ぎ、安定した伝送を提供します。また、ネットワークを可視化するためのトポロジーマップを持ち、サイバーセキュリティ基準に準拠してネットワークの脆弱性を保護します。
このスイッチは、産業グレードのコンポーネントで構成されており、高熱伝導性のIP30アルミニウムケースに封入されているため、工具や危険からデバイスを保護します。振動、衝撃、自由落下、干渉、および-40℃から75℃（-40°Fから167°F）までの温度に耐えるように設計されており、過酷な産業用途に適しています。信頼性を確保するために、冗長電源と端子ブロック上のアラームリレー接点が非停止運転を保証し、電源が失敗した場合に警告を発します。
産業環境に耐性あり
このデバイスは、過酷な条件下での安全な使用のためにテストされ、認証されています。電磁干渉、静電放電、電源サージ、過電圧、過電流、逆極性に耐えるように設計されています。動作温度範囲は-40℃から75℃までです。
衝撃（IEC 60068-2-27） | 自由落下（IEC 60068-2-32） | 振動（IEC 60068-2-6）
安全なリモート管理コントロール
このイーサネットスイッチは、SSH、HTTPs、SNMPv3、802.1X、TACACS+などの安全な機能を提供し、ユーザーが保護された状態でスイッチを操作できるようにします。これにより、ネットワークを悪意のある攻撃から守ります。
ネットワーク監視ツール
ネットワークを監視し、運用を円滑に保つために、ケーブルテスト、マルチキャストアドレス、MACフラッピングなどのツールが用意されており、産業プロセスに影響を与える可能性のある問題を特定する手助けをします。
冗長電源供給
電源が連続して供給されることを保証するために、このスイッチは2つの電源に同時に接続できるよう設計されており、標準の産業用端子ブロックを介してアラームが設定されています。一方の電源が停止すると、スイッチは代替電源から電力を供給し始め、アラームが作動して技術者に通知します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
Interface
Ports
8x10/100/1000Base-T

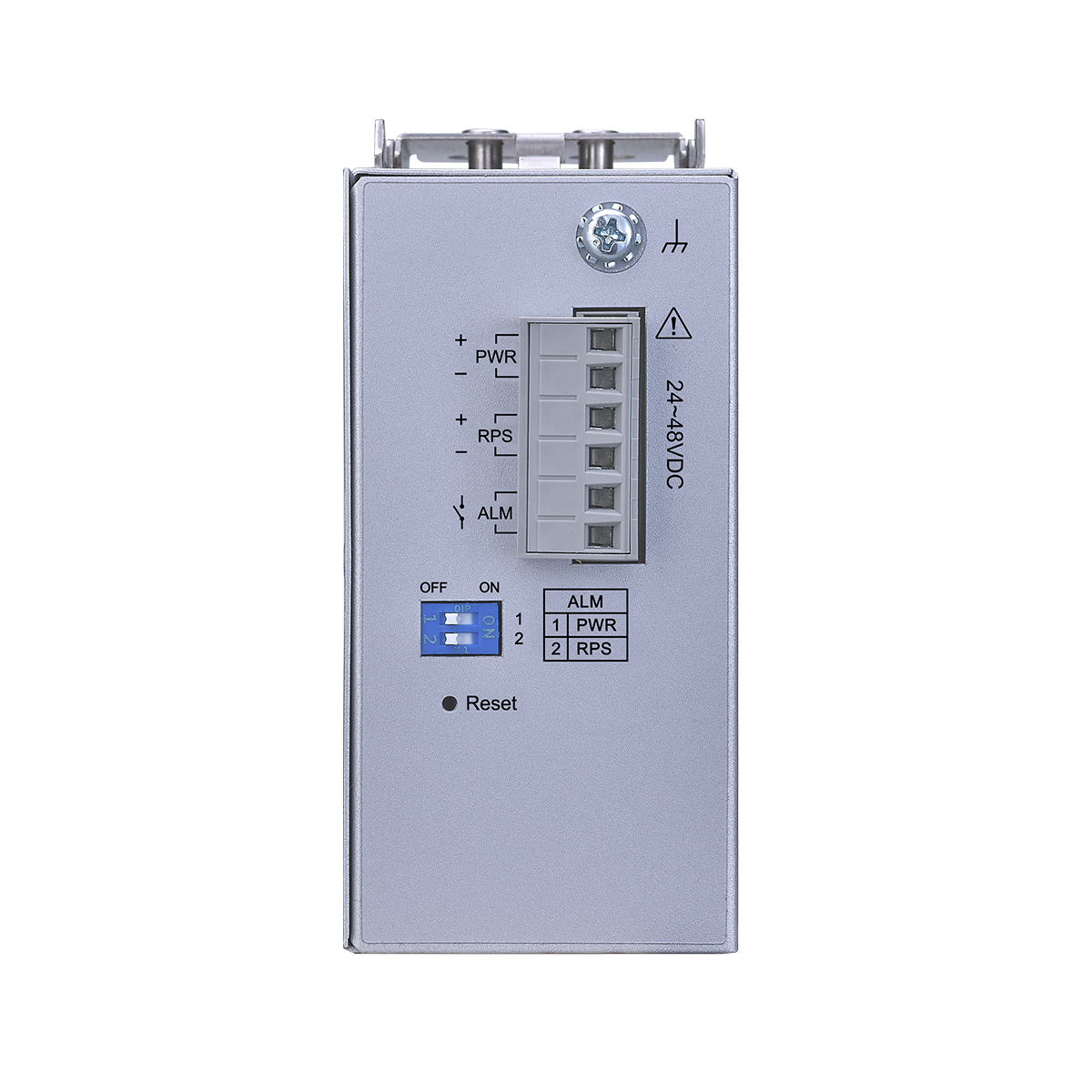

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：24~48V DC Redundant inputs：24~48V DC
Connection
Teminal Block
Power Consumption
9015-8GT-I: Max. 10W, 24V DC @ 0.35A
9015-8GT2GS-I: Max. 11W, 24V DC @ 0.4A
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Mechanical and Environment
Housing
Metal (IP30 Protection)

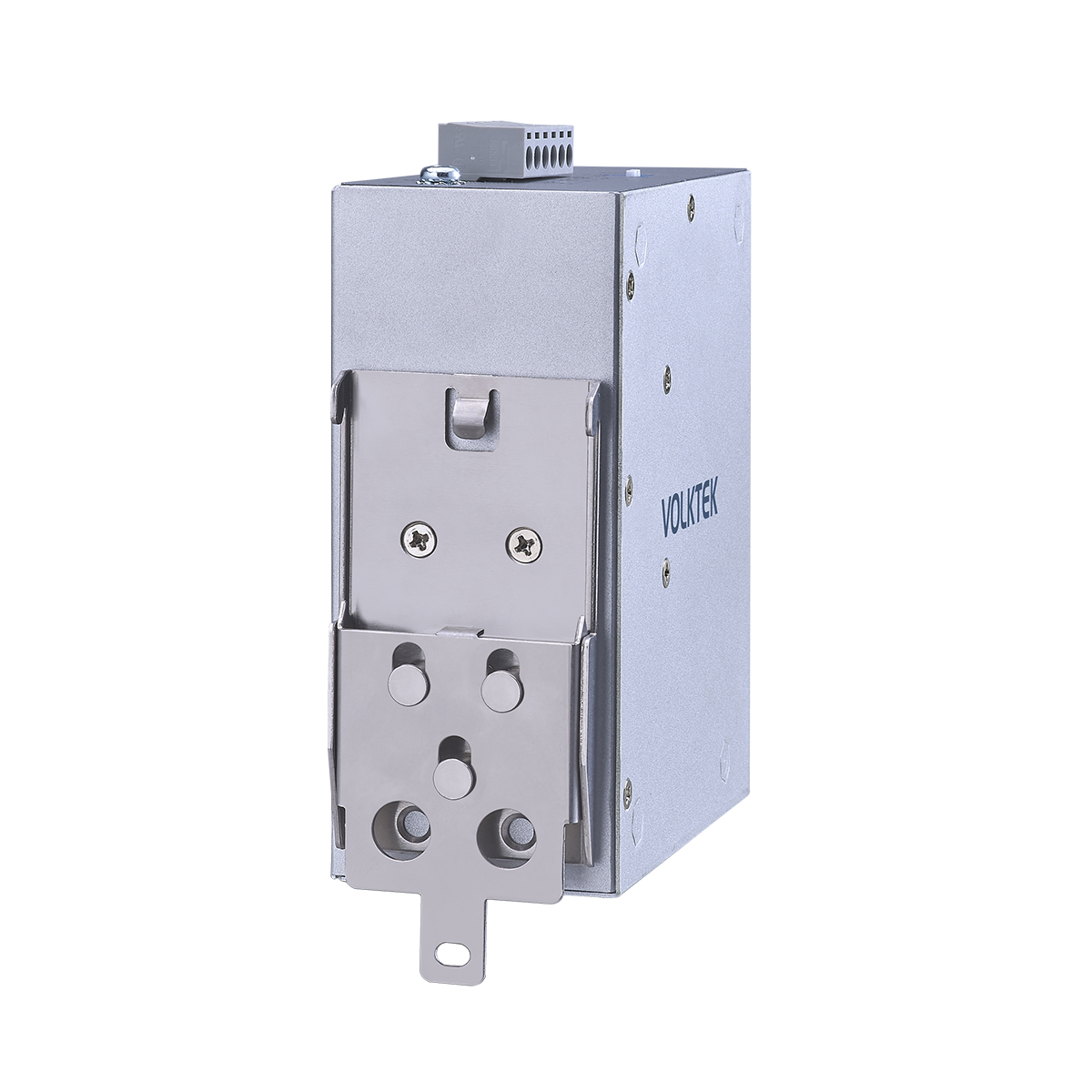

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Dimension (WxHxD)
50 x119.2 x 99.9mm (1.97 x 4.69 x 3.93in)
Weight
550g (1.2lb)
Ordering Information
| Model | Description |
|---|---|
| Woodpecker 9015-8GT-I | Managed 8 x 10/100/1000 RJ45 Switch |
*Specifications subject to change without prior notice.
