IPI-432P-90-I（90W）は、Cat-5eまたはCat-6イーサネットケーブルを通じて受電デバイス（PD）にデータと電力を供給するシングルポートのPoE++産業用パワーインジェクタです。10/100/1000Mbpsの複数のレートでのデータ伝送が可能で、最大90ワットの電力供給を実現しています。このデバイスは、革新的なPoEベースの照明システムに最適で、IoT（モノのインターネット）に接続される新しいスマートビルディングの構築に寄与します。IPI-432P-90-Iはファンレス設計で、スマート照明やネットワーク通信デバイスを天井や屋外キャビネットに簡単に展開できます。LEDインジケータにより、電力使用量をリアルタイムで監視でき、安全限界を超えた際にはユーザーに警告を発します。厳しい産業環境に対応するため、熱伝導率の高いIP30アルミニウムケースに収められ、工具や危険からデバイスを守ります。動作温度範囲は-40°Cから70°C（-40°Fから158°F）で、接続デバイスの安定動作を確保するために、冗長電源システムとリレーアラーム機能も搭載されています。
簡単で迅速なインストール / プラグアンドプレイ
MDI/MDI-X機能を搭載しており、インジェクターとPoE対応デバイスが最適なエネルギー量を相互に調整しながら送信できます。
電力使用量を示すLEDインジケータが搭載
IPI-442P-90-Iのインターフェースでは、消費される電力量を簡単に識別できるため、必要に応じて受電デバイス（PD）を迅速に再起動できます。また、電力が安全レベルを超えた場合にもPDを再起動することが可能です。電力使用量LEDインジケータは、消費電力に応じて（15W、30W、60W）点灯し、ユーザーに明確な視覚的フィードバックを提供します。
コンパクトなサイズと堅牢な部品
コンパクトなサイズと軽量設計、さらに工業用グレードの耐久性を兼ね備えたIPI-442P-90-Iは、ユーザーがさまざまな機能のデバイスに対して、インジェクターを自由に配置できる柔軟性を提供します。
Standards
IEEE 802.3af
PoE
IEEE 802.3at
PoE+
IEEE 802.3bt
4PPoE, 4-pair PoE
Interface
Ports
1 x 10/100/1000 Base-T RJ45 port
1 x 10/100/1000 Base-T PSE port (90W)

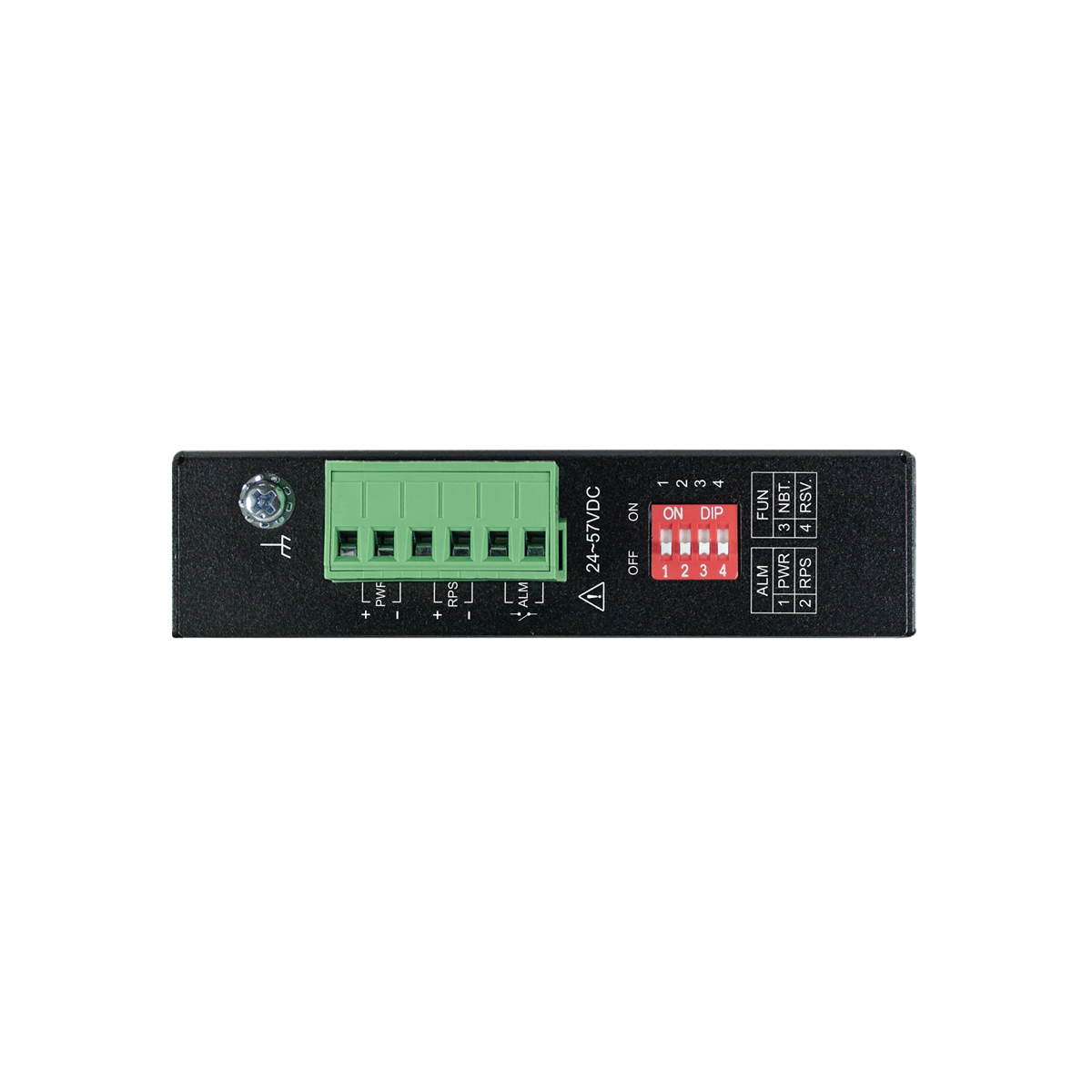

DIP Switch
PWR, RPS, NBT, RSV
LED Panel
PWR, RPS, ALM, PoE, NBT, 93~96W
PoE Usage (15,30,60,90)
Power
Power Input
Dual 24~57V DC, Terminal Block
Power Consumption
9 Watt (System Only)
PoE Mode
IEEE 802.3af (PoE)
IEEE 802.3at (PoE+)
IEEE 802.3bt (4PPoE)
IEEE 802.3bt (Type 4)
PoE Type
MidSpan
PoE Budget
90W
Alarm Relay
One relay output with current carrying capacity of 1A@ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

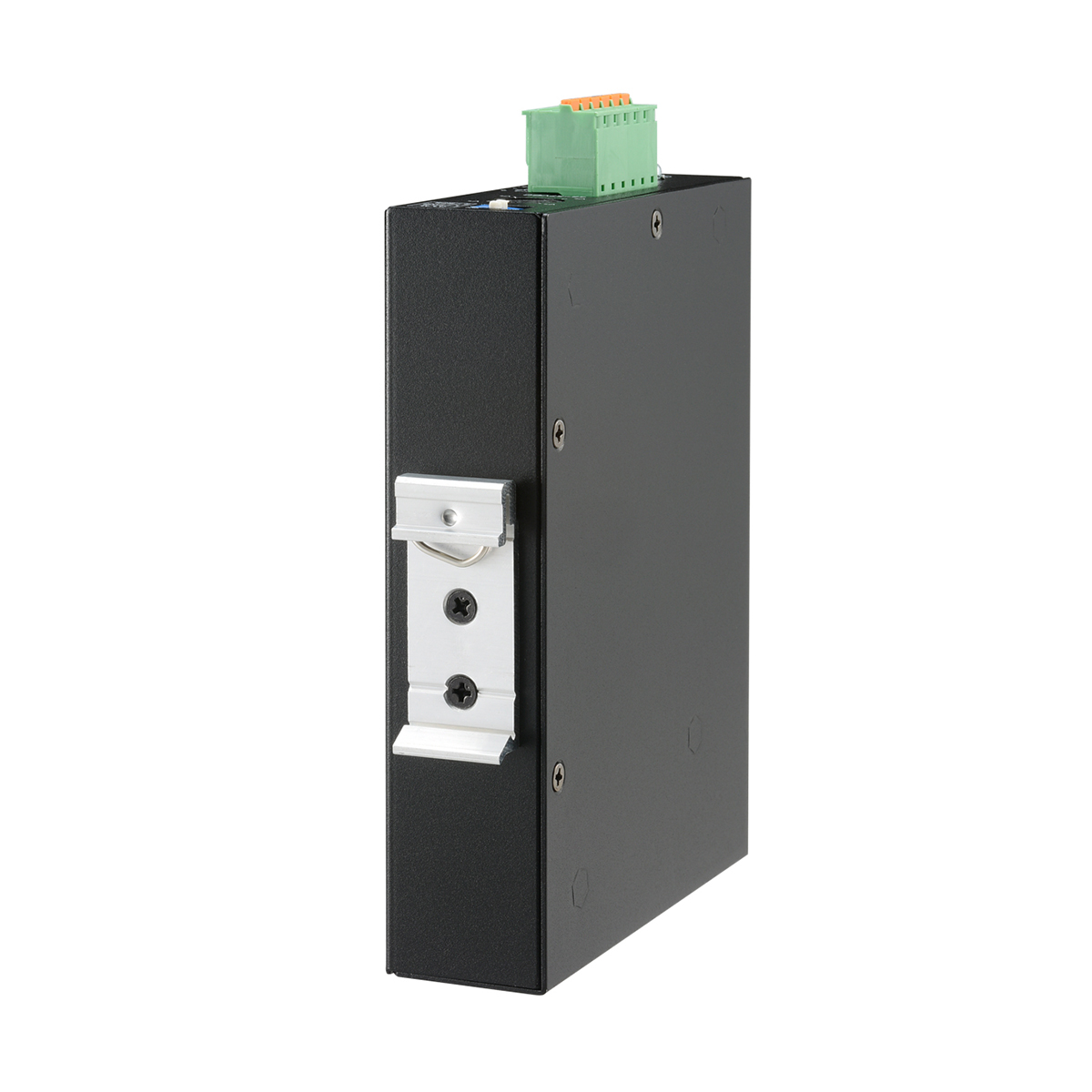

Mounting
DIN Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5~95% RH (non-condensing)
Storage Humidity
5~95% RH (non-condensing)
Weight
385 g (0.85 lb)
Dimension (WxHxD)
25 x 116 x 100 mm (0.98 x 4.57 x 3.93 in)
Ordering Information
| Model | Description |
|---|---|
| IPI-432P-90-I | Industrial Gigabit 90W PoE Injector |
*Specifications subject to change without prior notice.
