Woodpecker 9015-16GT-Iは、高性能な16ポート10/100/1000 RJ45ダウンリンク管理型産業スイッチで、自動化設定におけるコントローラーとデバイス間の通信に最適です。マルチ軸ロボットや、その周辺機器であるPLC、HMI、レガシーデバイスにも対応しています。すべてのポートでオートネゴシエーションを提供し、Modbus TCPを利用して産業用イーサネットアプリケーションでデバイスを容易に集約できます。このスイッチはトラフィックを最適化し、産業データパケットを優先し、通信中のデータ損失を防ぎ、安定した伝送を実現します。また、ネットワークを視覚化するためのトポロジーマップを備えており、サイバーセキュリティ基準に準拠してネットワークの脆弱性から保護します。
このスイッチは、工業用グレードのコンポーネントで構成されており、高熱伝導性を持つIP30アルミニウムケースに封入されています。これにより、ツールや危険からデバイスを保護します。振動、衝撃、自由落下、干渉に耐え、-40℃~75℃ (-40°F~167°F)の温度範囲での使用が可能で、極端な産業アプリケーションに適しています。信頼性を確保するために、冗長電源供給と端子台のアラームリレー接点を備え、停電時に警告を発信し、継続的な運用を保証します。
耐環境性
このデバイスは、厳しい条件下での安全な使用が認証されており、事故時には電磁干渉、静電放電、電源サージ、過電圧、過電流、逆極性に耐えるように設計されています。動作温度範囲は-40℃から75℃まで対応しています。
衝撃 (IEC 60068-2-27) | 自由落下 (IEC 60068-2-32) | 振動 (IEC 60068-2-6)
安全なリモート管理制御
このイーサネットスイッチは、SSH、HTTPs、SNMPv3、802.1X、TACACS+などのセキュリティ機能を提供し、ユーザーがスイッチを安全に操作できるようにし、ネットワークを悪意のある攻撃から守ります。
ネットワーク監視ツール
ネットワークを監視し、運用をスムーズに保つために、ケーブルテスト、マルチキャストアドレス、MACフラッピングなどのツールを用いて、産業プロセスに影響を与える可能性のある問題を特定する手助けをします。

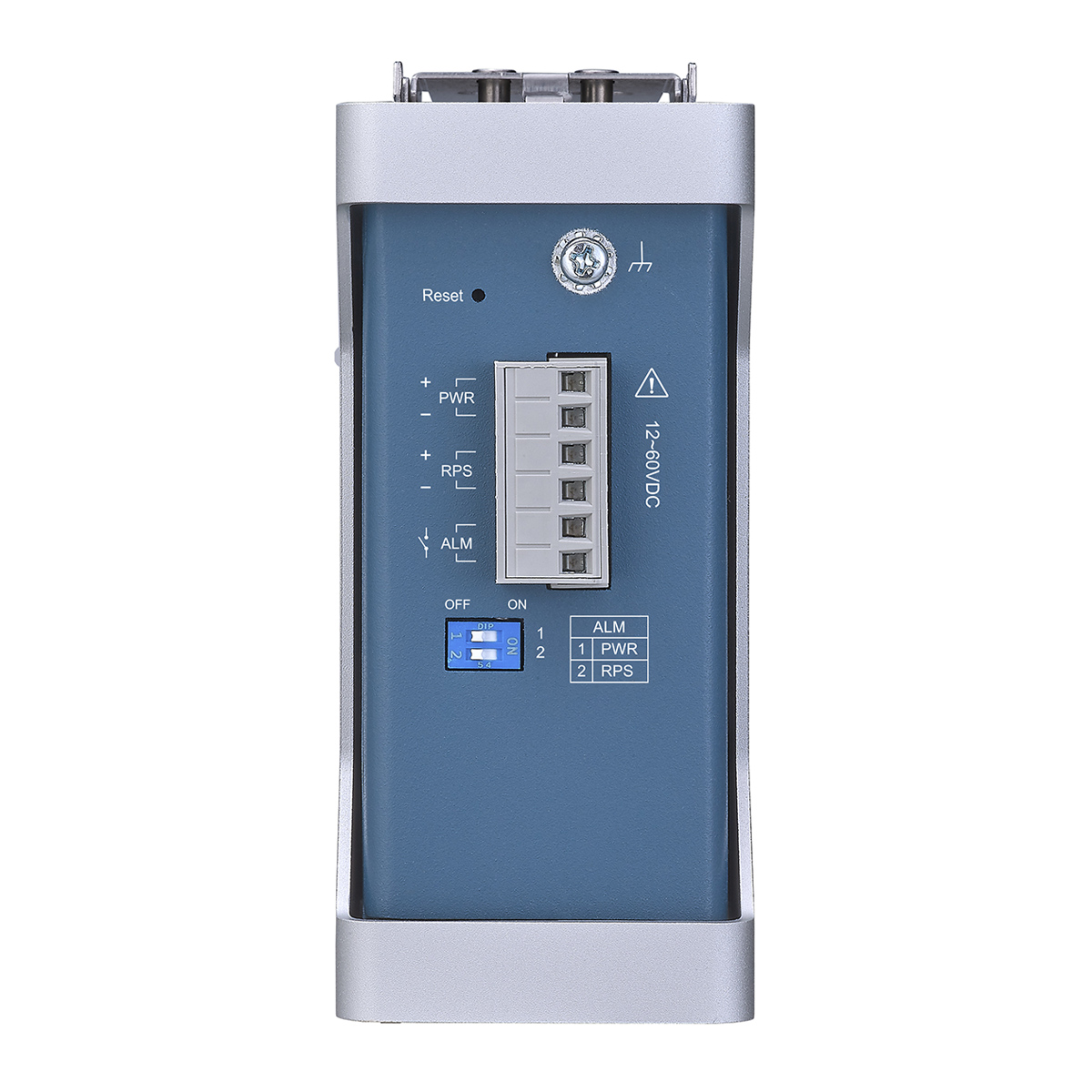

冗長電源供給
連続的な電源供給を保証するために、このスイッチは、標準の産業用端子台を介して2つの電源に同時に接続され、アラーム機能も備えています。いずれかの電源が停止した場合、スイッチは代替電源からの給電を開始し、アラームが作動して技術者に通知します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 802.1ad
QinQ
Interface
Ports
16x10/100/1000BASE-T (RJ45)
DIP Switch
Primary, Redundant Power and Drop Alarm Setting
LED Panel
PWR, RPS, ALM, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：12~60V DC
Redundant inputs：12~60V DC
Connection
Teminal Block
Power Consumption
18W (12V/1.5A)
Alarm Relay
1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

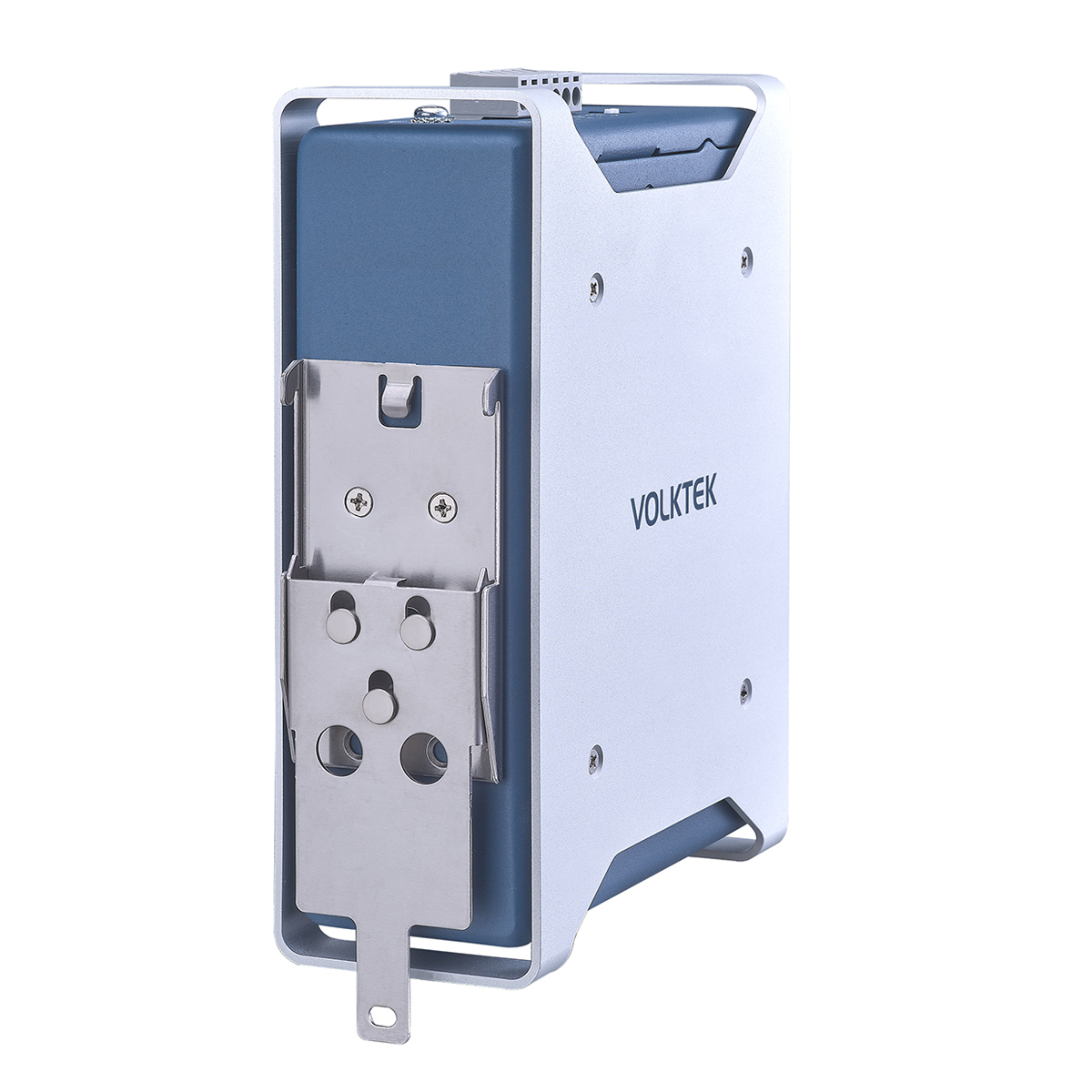

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Dimension (WxHxD)
50 x 164.9 x 119.9 mm (1.97 x 6.49 x 4.72 in)
Weight
840 g (1.2 lb)
Ordering Information
| Model | Description |
|---|---|
| Woodpecker 9015-16GT-I | Managed 16 x 10/100/1000 RJ45 Industrial Switch |
*Specifications subject to change without prior notice.
