* DNVによるクラス D の最高動作温度：-25°C から 70°C（-13°F から 158°F）
* DNV規格に準拠した24VDCの定格電圧に対応
SEN-9648PM-24V は、海洋アプリケーションの熱要件と環境条件を満たすために設計された、8ポート 10/100/1000 PoE+ ダウンリンクおよび 2ポート GbE SFP アップリンクの管理型産業用スイッチです。この PoE+ スイッチは、接続されるとすぐにすべての電源供給デバイス（PD）に電力を提供するプラグアンドプレイ機能を備えた最大 8ポート PSE（電源供給装置）ポートを特徴としています。ファイバーポートは、ノイズのないギガビットイーサネット伝送を提供し、他のスイッチやコントロールセンターへの迅速で信頼性の高い長距離接続を実現します。
RJ45 タイプのコンソールポートは、ネットワークに問題が発生した際のアウトバウンドネットワークトラブルシューティングを可能にします。USB ポートは、設定ファイルの保存、システムログファイルの保存、ファームウェアのアップグレードに使用され、ネットワークのダウンタイムと運用コストを削減します。このスイッチは、産業アプリケーションを優先し、通信中のデータ損失を防ぎ、安定した伝送を確保するためのさまざまな内蔵トラフィック最適化およびネットワークパフォーマンス機能を提供します。
スイッチには、ネットワークを監視するためのサードパーティ製デバイスに対応したトポロジーマップが含まれています。このデバイスはサイバーセキュリティ基準に準拠しており、ネットワークの脆弱性から保護し、資産を守ります。
このスイッチは産業用グレードのコンポーネントで構成されており、高い熱伝導率を持つ IP30 アルミニウムケースに収められており、工具や危険からデバイスを保護します。広範な入力電圧範囲 (24V～57V) により、追加の電源アウトレットを設置することなく、多くの海洋アプリケーションで運用できます。信頼性を確保するために、冗長電源と端子ブロック上のアラームリレー接点により、電源が途絶えた場合でも継続的な動作を保証し、アラートを発します。振動、衝撃、落下、および -40℃～75℃ (-40°F～167°F) の温度範囲に耐えるよう設計されており、過酷な環境に適しています。
PoEデバイス向けの高出力バジェット
PoE+ (IEEE 802.3at) に準拠したこのスイッチは、各 PoE ポートに 30W を供給し、合計 240W の電力バジェットを持ち、高消費電力のさまざまな PoE デバイスに対して簡単な「プラグアンドプレイ」PoE を可能にします。PoE+ は、追加の電源アウトレットやアダプターの設置を不要にするだけでなく、すべてのユーザーが PD への自動制御の構成によって時間を節約できる高度でスマートな PoE+ 機能を提供します。
ポートベースおよび IEEE 802.1Q VLAN
大規模ネットワークを小さな部分に分割し、別々のブロードキャストドメインを作成するための GARP (Generic Attribute Registration Protocol) および GVRP (Generic VLAN Registration Protocol)。
産業用海洋アプリケーションにおける安全性と高性能
このデバイスは、産業および海洋アプリケーションの特性において要求される条件での安全な使用のためにテストおよび認証されており、EMI (電磁干渉)、ESD (静電気放電)、電源サージ、過電圧、過電流、および逆極性に耐えることができます。以下が含まれます：
衝撃 (IEC 60068-2-27) | 自由落下 (IEC 60068-2-32) | 振動 (IEC 60068-2-6) | DNV-CS-0339:2016 | DNV-RU-SHIP-Pt4Ch9:2018 | IEC-60945, IACS E10 (Rev.6 2014) | LR 認証環境カテゴリ ENV1, ENV2, ENV3
時間効率の良いインストール
すべてのポートでの Auto-MDI/MDIX (メディア依存インターフェース / MDI クロスオーバー) により、スイッチが接続されると自動的に通信が可能になります。
冗長電源システム

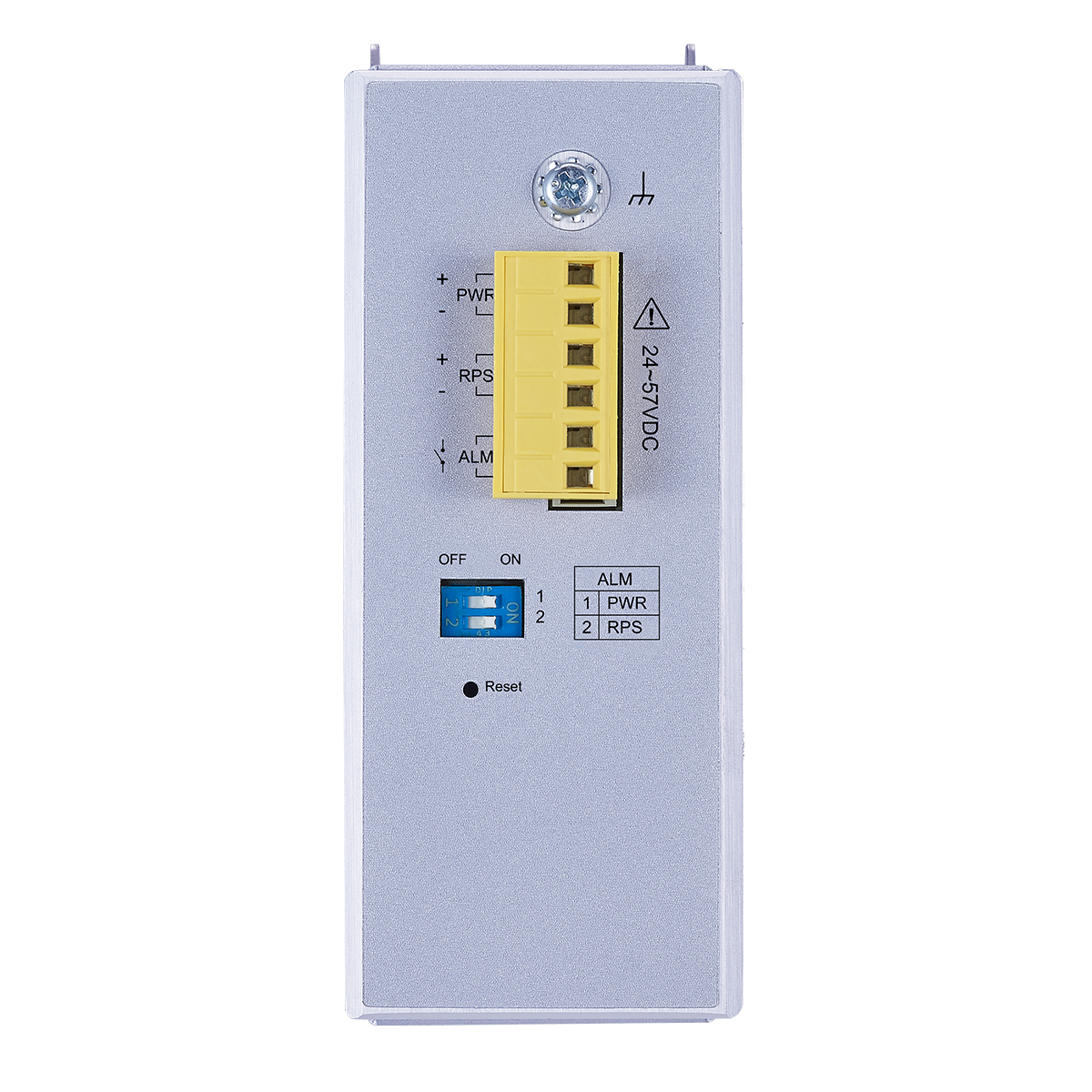

電力が継続的に供給されることを保証するために、このスイッチは2つの電源とアラームに同時に接続されるように設計されており、標準の産業用端子ブロックを介して接続されます。一方の電源が停止すると、スイッチは代替電源からの電力供給を開始し、アラームが鳴って技術者にイベントを通知します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface

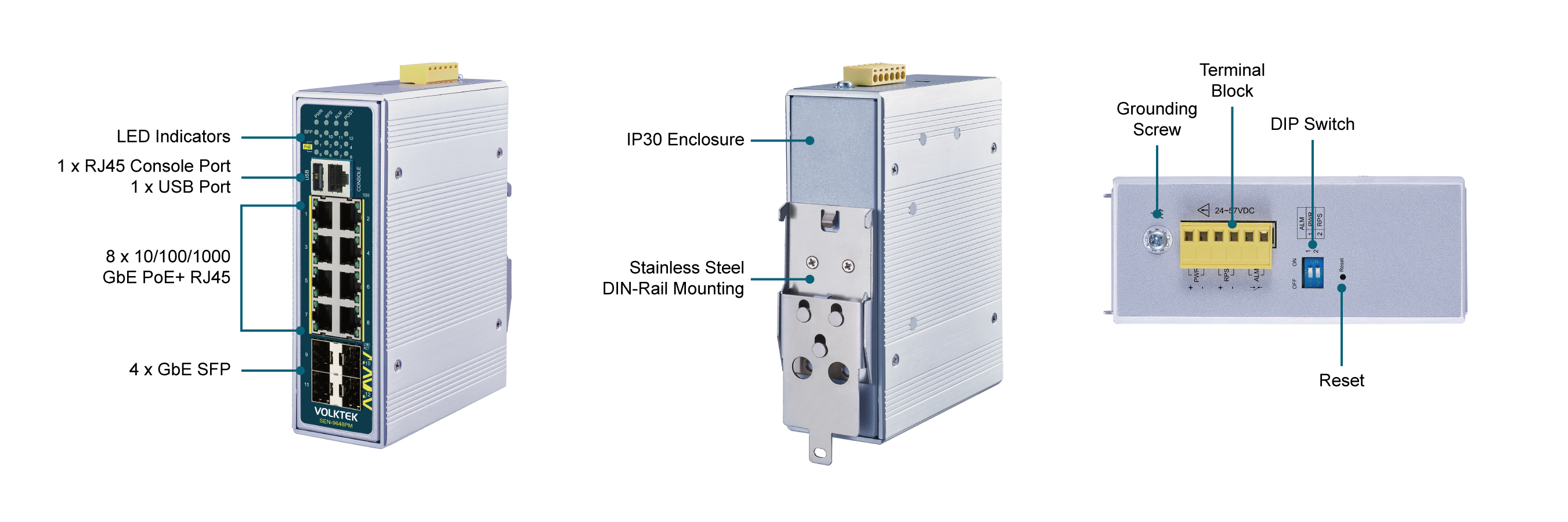

Ports
8 x 10/100/1000BASE-T (PoE RJ45)
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：24~57VDC
Redundant inputs：24~57VDC
Connection
Teminal Block
Power Consumption
System：18W
PoE Power Budget：124W@24VDC or 240W@48VDC
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

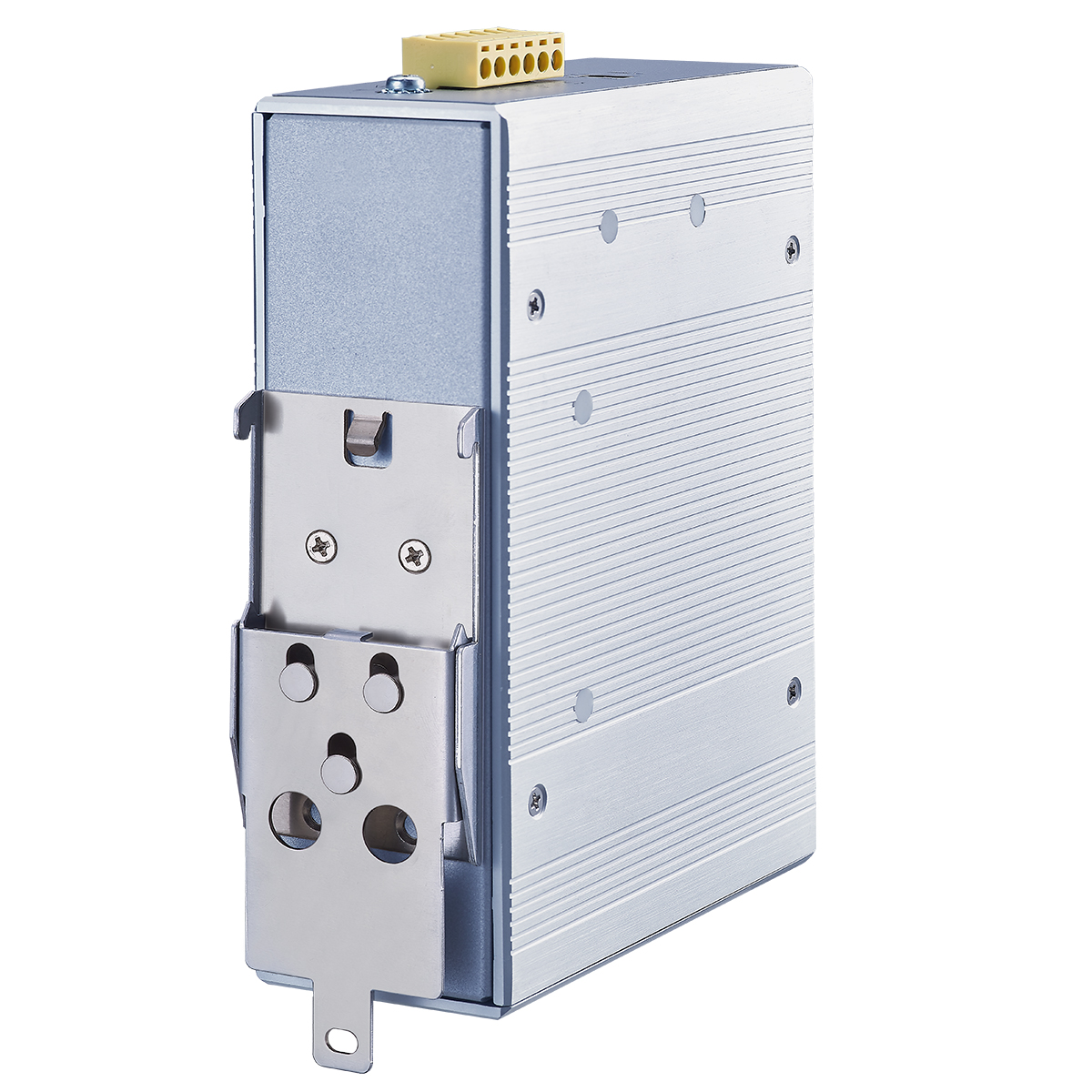

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
955 g (2.1 lb)

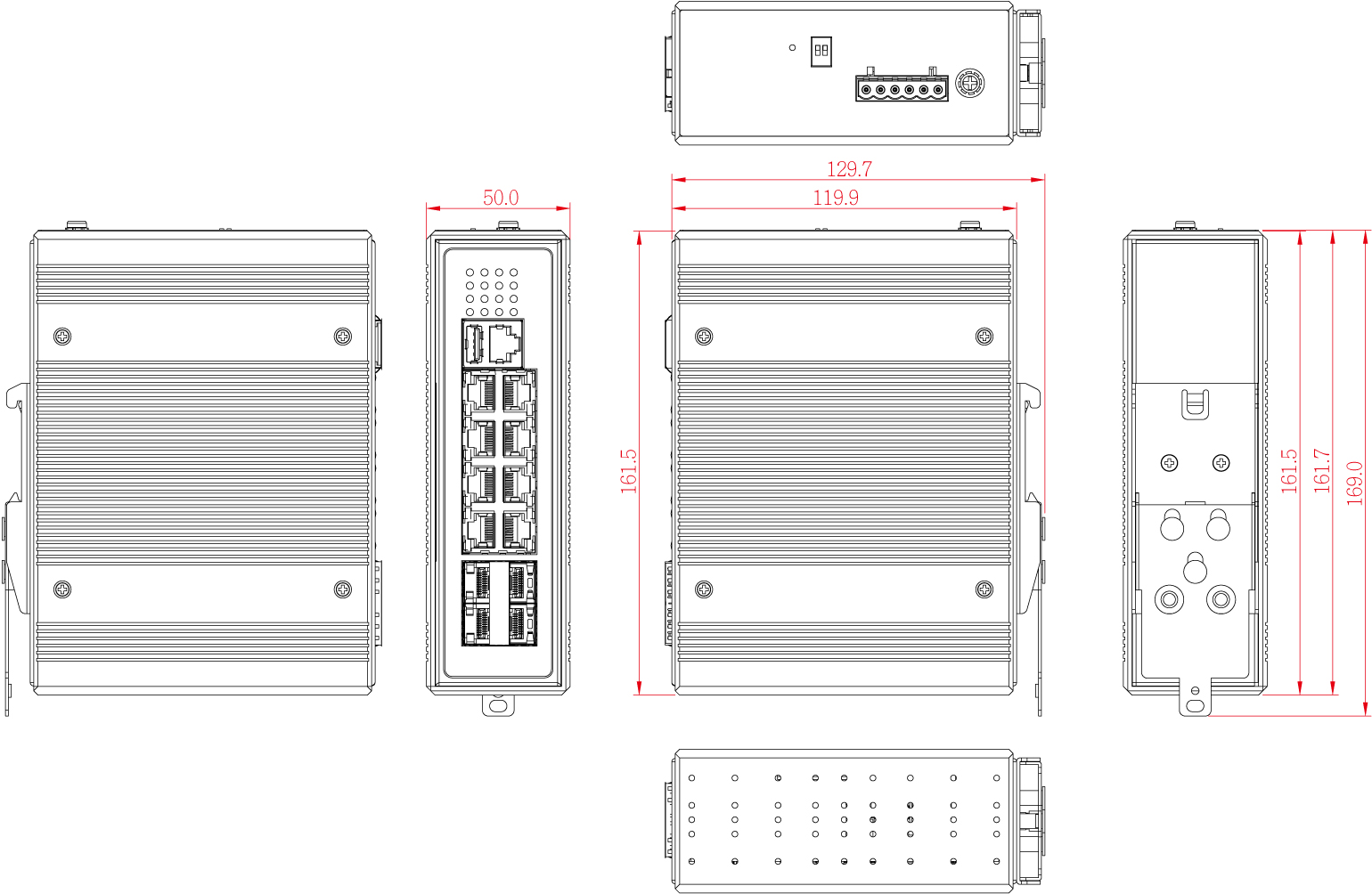

Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9648PM-24V | Managed 8 x 10/100/1000 PoE+ & 4 x GbE SFP Switch with USB Support, , DNV MARINE APPROVAL |
*Specifications subject to change without prior notice.
