IRF-629は、RS-422/485から光ファイバーへのメディアコンバータです。LEDインジケーターを搭載しており、送信アクティビティや接続状態をユーザーに視覚的に通知します。シリアルポート接続を使用するレガシーデバイスに対応しており、製造現場での利用に非常に適しています。このメディアコンバーターは、シングルモードおよびマルチモードの両方に対応しており、ユーザーのニーズに応じて、2km/30km/60km/100kmの距離でデータ伝送が可能になります。さらに、IRF-629は、STおよびSCコネクタに対応していて、非常に柔軟なソリューションとなっています。このメディアコンバーターは、0℃から50℃（32°F〜122°F）の温度範囲で動作します。 また、標準サイズのデザインであるため、複数のメディアコンバータをラックに収めて使用する際にも最適です。
拡張可能な光接続
マルチモードで最大2 km、シングルモードファイバーで最大120 kmに拡張可能です。
省スペース設計
コンパクトでDINレール取り付け可能です。
DIPスイッチによる効果的な制御
RS-422/485接続を利用する際に、4線式または2線式のデータ伝送を選択できるDIPスイッチを備えています。このシンプルなスイッチ操作により、ネットワーク設定を変更することなく、ニーズに応じたデータ伝送方式を選ぶことができます。
ユーザーフレンドリーなモニタリング
電源とファイバー接続を監視するためのLEDステータスインジケータが搭載されています。運用中にデバイスの状態を簡単に確認でき、問題が発生した際に迅速に対応することが可能です。源供給とファイバー接続を監視するためのLEDステータスインジケーターです。
Standards
Serial Standards
RS-232
Interface

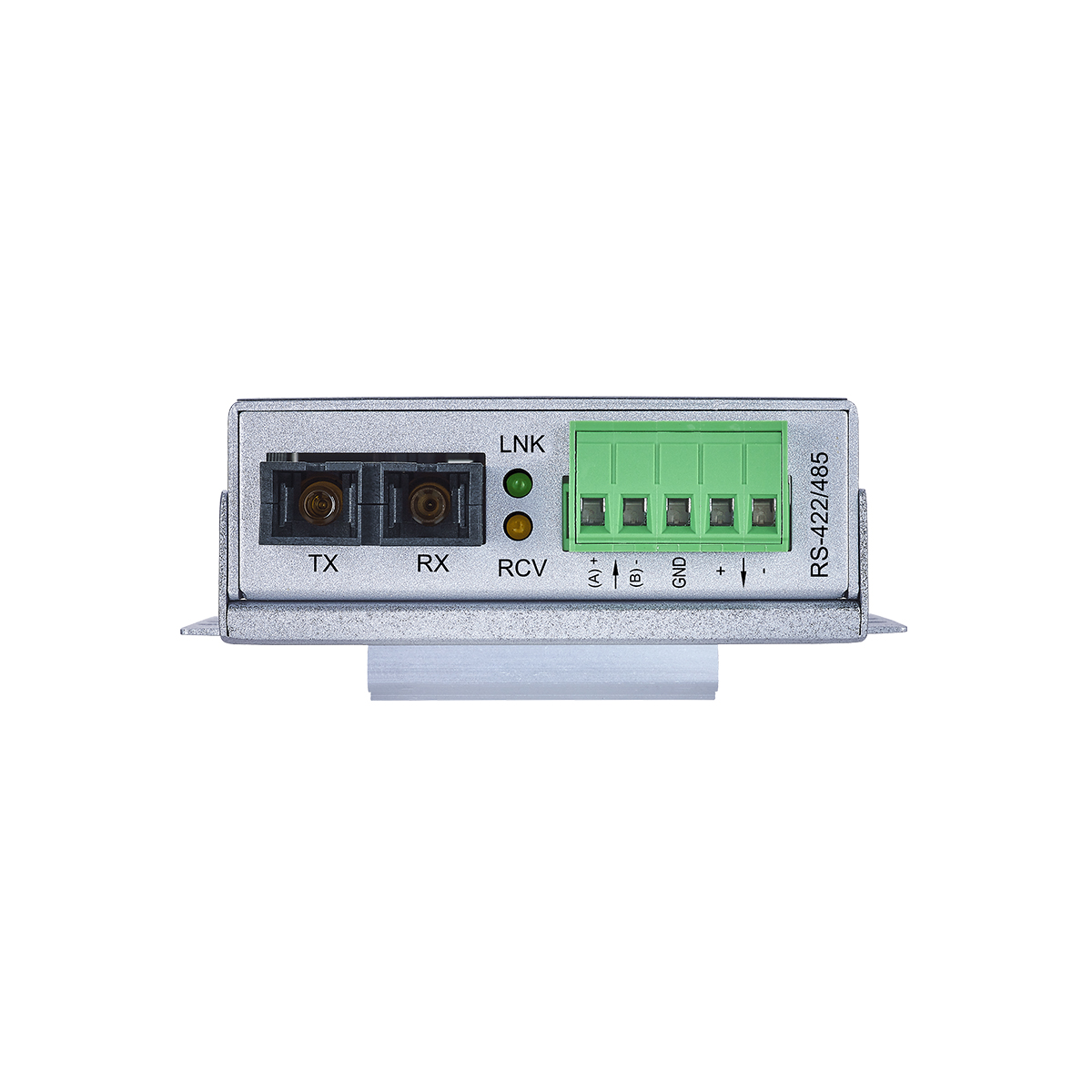

Ports
1 x Serial RS-422/485 (Terminal Block)
1 x Fiber (ST/SC; Multi-mode / Single-mode)
LED Panel
PWR, LNK, RCV

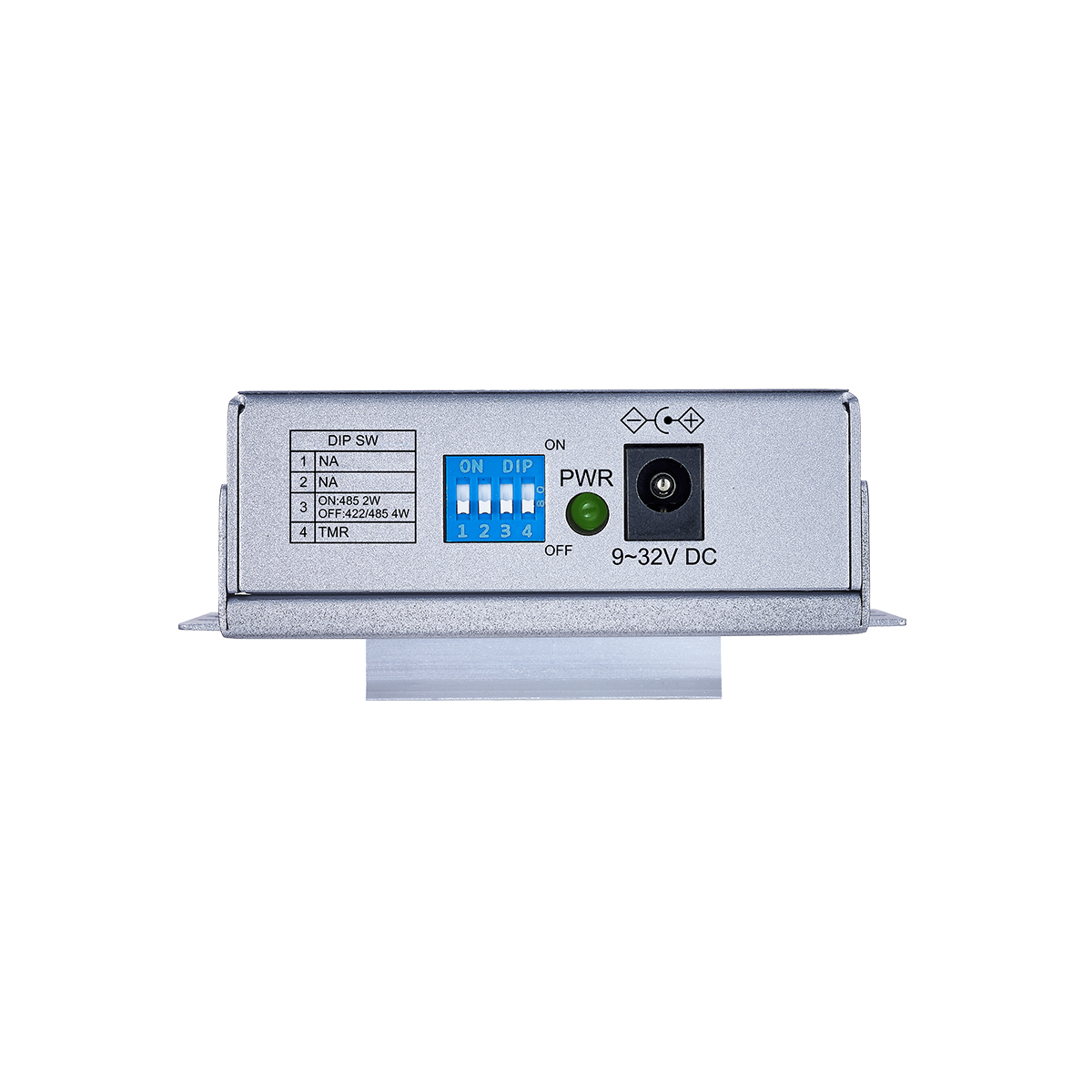

DIP
DIP1: N/A
DIP2: N/A
DIP3: Enable / disable 2-wire/4-wire mode
DIP4: Enable / disable terminator (TMR)
Power
Input Voltage
9~32V DC
Power consumption
2.4w
Mechanical and Environment
Housing
Aluminum

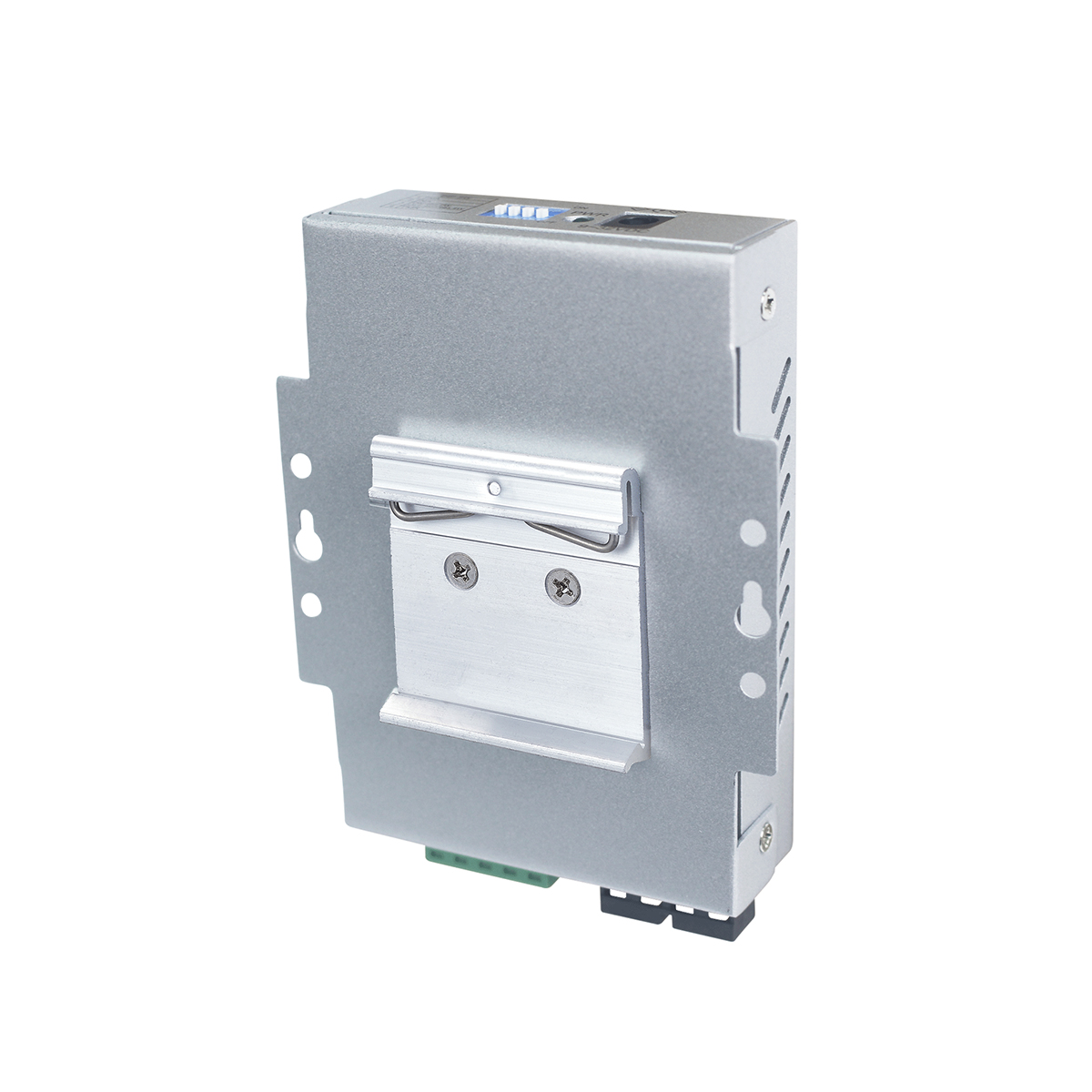

Mounting
Wall-Mount, DIN-Rail (Optional)
Operating Temperature
0ºC~50ºC (32°F~122°F)
Storage Temperature
-20ºC~80ºC (-4ºF~176ºF)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
280 g (0.62 lb)
Dimension (D x W x H)
109.2 x 90 x 31.5 mm (4.3 x 3.54 x 1.24 in)
Ordering Information
| Model | Description |
|---|---|
| IRF-629MC | RS-422/485 to Multi-mode Fiber Converter (ST Connector, 2km) |
| IRF-629MT | RS-422/485 to Multi-mode Fiber Converter ( MT Connector, 2km) |
| IRF-629SC | RS-422/485 to Single-mode Fiber Converter (SC Connector, 30km) |
*Specifications subject to change without prior notice.
