IMC-561Pは、ファイバーからPoE+への長距離PD接続をネットワークセンターに行うための10/100/1000 PoE+ポートとFX/GbE SFPポートを備えた産業用コンバータです。サードパーティデバイスとの互換性があり、マルチレートRJ45ポートは異なる速度に適応し、異なる速度のモジュールと互換性のあるSFPポートにデータを送信します。
メディアコンバータは、リンク接続を監視するためにLED信号を使用します。このデバイスは、ラインループバックを使用してデバイスの診断とトラブルシューティングを行います。データ転送はフローコントロールを使用して制御されます。
このメディアコンバータは、産業用グレードのコンポーネントで構築されており、高熱伝導性のIP30アルミニウムケースに封入されており、デバイスを工具や危険から保護します。室内およびキャビネット内のアプリケーション用に、-10℃から60℃（14°F〜140°F）の温度に対応したハードニング設計です。信頼性を確保するために、冗長電源と端子ブロックのアラームリレー接点が非停止操作を保証し、電力が失われた場合に警告を発します。
インテリジェントPoE技術を使用した給電デバイスの接続
新しい監視カメラや無線アクセスポイントは、節電のPoE技術を使用して他のデバイスに接続します。このメディアコンバータは、1つの対応デバイスに30Wの電力予算を供給し、プラグアンドプレイ機能により自動的に起動します。
信号強度と故障リンクのユーザーフレンドリーな監視
リンク障害信号（LFS）は、光信号の強度を簡単に判断し、銅線および光ファイバーのポートの故障リンクを検出します。
過酷な環境に耐性
このデバイスは産業用グレードのコンポーネントで構成されており、社内でテストされ、CE、FCC、ROHSなどの国際市場の安全組織によって信頼性のある運用が認証されています。中高温（-10℃から60℃、14°F〜140°F）に耐性があり、機械の近くやキャビネット内での使用に適しています。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX/FX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
1 x 10/100/1000BASE-T (PoE RJ45)
1 x 100FX/GbE SFP Slot
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
Power
Input Voltage
Primary: 48~57VDC
Redundant: 48~57VDC
Power Connection
4-pin DC-Jack (48V DC)(Primary Power Input)
6-pin Terminal block (Primary/Redundant Power Input)
Power Input Polarity Protection
Present
Power Voltage Drop Alarm
Primary/Redundant Power Input
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Power Consumption
7W (System)
40W (with 1 PoE plus fully loaded)
ESD Protection
Present
Surge Protection
Present
Mechanical and Environment
Housing
Metal Case (IP30 protection)

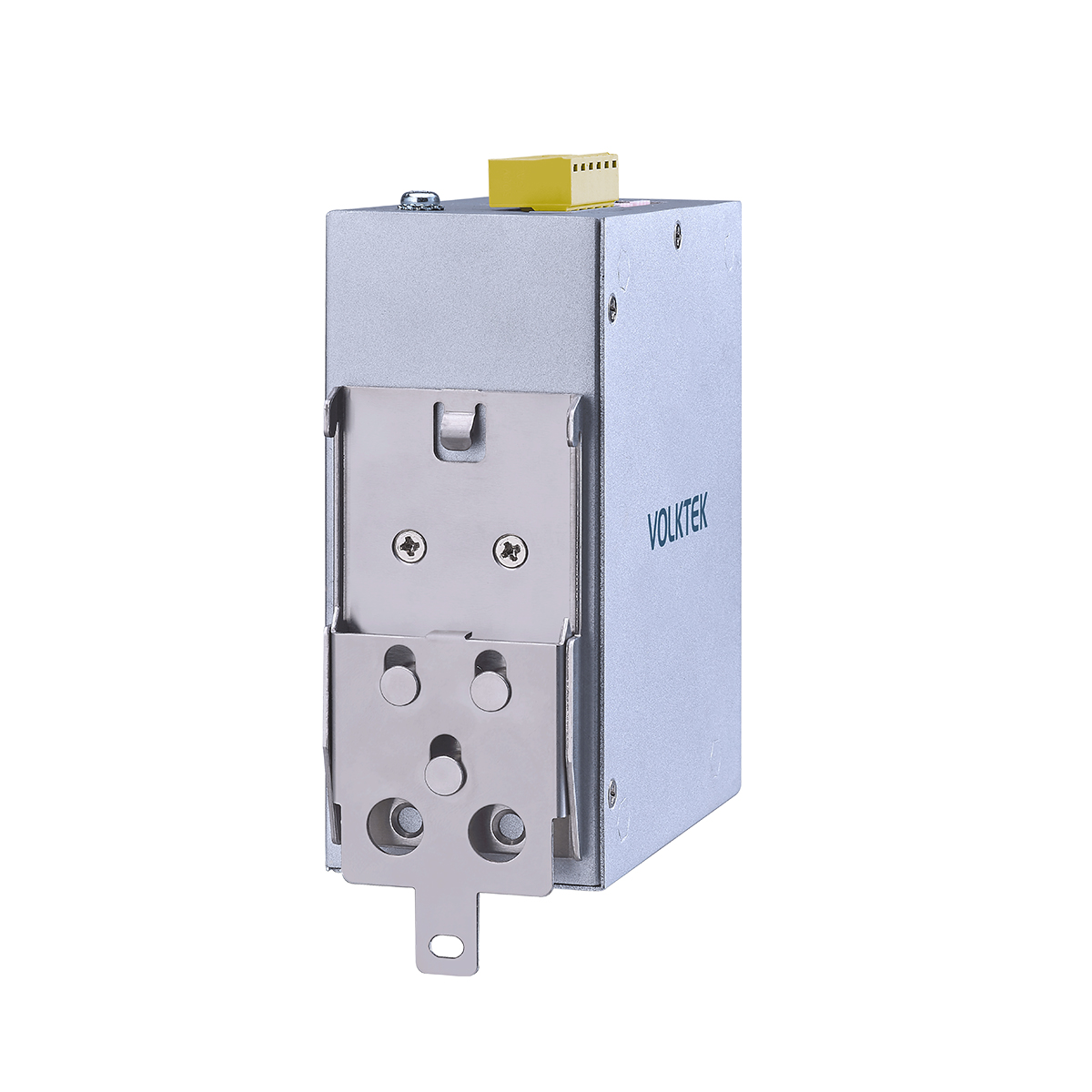

Mounting
DIN-Rail, Wall Mount (optional)
Operating Temperature
-10°C~60°C (14°F~140°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
385 g (0.85 lb)
Dimension (WxHxD)
50 x 116 x 100 mm (1.97 x 4.57 x 3.94 in)
Ordering Information
| Model | Description |
|---|---|
| IMC-561P | 1 x 10/100/1000 PoE+ to 1 x FX/GbE SFP Hardened Converter |
*Specifications subject to change without prior notice.
