IEN-8424L
製品特徴
  • 4つの10/100/1000 RJ45ポート及び2つのFX/GbE SFPアップリンクポート(コントロールセンターへの長距離接続およびカスケード用)
  • ポート認証によるセキュリティ強化
  • フロー制御とQoSを活用することでネットワーク性能を最適化し、十分な帯域幅を確保
  • 3分で完了できる3ステップインストールウィザード
  • 動作温度範囲:-10℃から60℃(14°F〜140°F)、金属ハウジング
  • -10°C-60°C
  • DIN Rail
  • ESD Protection
  • IP Code30
  • QoS
  • Redundant Power
  • Surge Protection
  • LAMUNGAN
  • Topology Map
  • Dashboard
  • Wizard
  • ROHS CE FC
製品概要

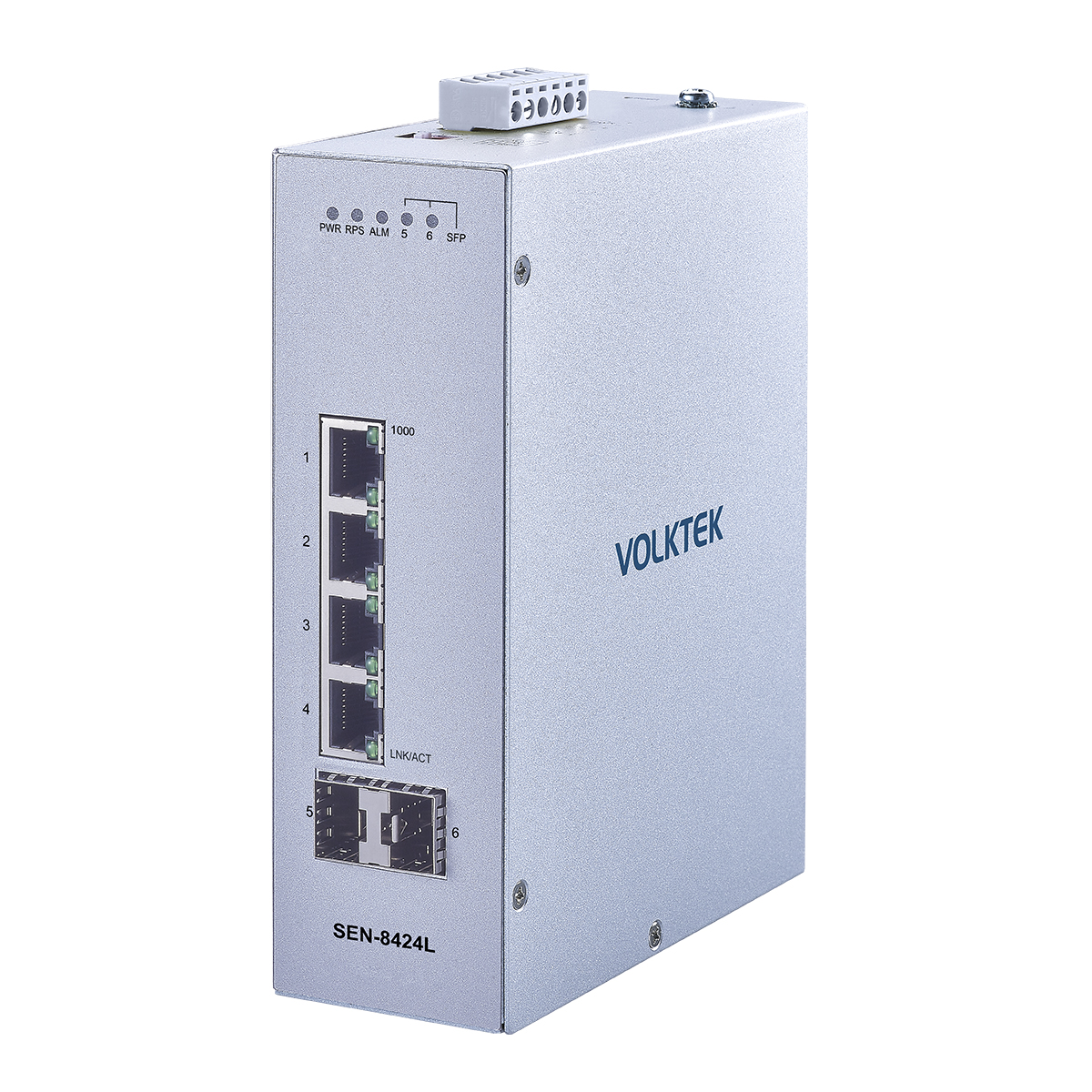

IEN-8424Lは、リアルタイム監視とオートメーション設定におけるコントローラーとデバイス間の通信を目的とした、ライトマネージド4ポート10/100/1000 RJ45ダウンリンクおよび2ポートFX/GbEマルチレートSFPアップリンク産業用スイッチです。このスイッチは、PLC、HMI、およびレガシーデバイスなどの産業用デバイスと併用されます。すべてのポートでオートネゴシエーションを提供し、Modbus TCPを用いて産業用イーサネットアプリケーションでデバイスを簡単に集約します。

構成のためのさまざまな管理ツールを備えており、技術者がこの機器の使い方を学ぶのにわずか3時間しかかかりません。ウィザードはインストールを3ステップ、3分に短縮します。監視および管理プラットフォーム、トポロジーマップとダッシュボードは、リアルタイムで役立つ情報を提供し、ユーザーがネットワークを診断し、常に現場に技術者がいなくてもトラブルシューティングを行うのを助けます。レート制限とQoS(サービスの質)によりネットワークの最適化が可能です。

このスイッチは産業グレードのコンポーネントで構成されており、金属ケースに封入されてデバイスを工具や危険から保護します。振動、衝撃、自由落下、-10℃から60℃(14°F〜140°F)の温度に耐えるように設計されており、空調なしの過酷なアプリケーション環境に適しています。信頼性を確保するために、冗長電源と端子台のアラームリレー接点が継続的な運用を保証し、電源が失敗した場合にアラートを発行します。



機能

LAMUNGAN - 監視および管理プラットフォーム
LamunganはVolktekの組み込み型監視および管理プラットフォームであり、ウィザード、トポロジーマップ、ダッシュボードからなるユーザーフレンドリーなインターフェースを提供し、リソースを節約し効率を向上させるために、ユーザーが短時間でより多くのことを達成できるようにします。これにより、デバイスの展開とインストール、ネットワークパフォーマンス、デバイス監視、ネットワーク構成に関する4つのツールを統合します。




ウィザード - 3分での3ステップインストール
新しいスイッチが接続されると、ウィザードが技術者を助けてネットワークアクセス、セキュリティ、ログイン情報を設定します。これにより、すべてのデバイスのインストールを迅速に完了し、ネットワーク接続が確立された後にリモート構成を続行することができます。このようなデバイスに不慣れなユーザーにとって、ウィザードは多くのトラブルを解決できます。




トポロジーマップ - スマートでインタラクティブなネットワークの一目瞭然
問題の発見とトラブルシューティングを容易にするために、ネットワークの鳥瞰図がOTおよびITユーザーに包括的な理解を提供します。イーサネットスイッチはスマート技術を使用して、サードパーティデバイス、そのインターフェース、およびリンクパスのステータスを三色コード(緑、アンバー、赤)で発見します。さらに、ユーザーはカスタマイズされたアイコンや背景画像でマップを設定できます。




ダッシュボード - ネットワークパフォーマンスの視覚化
ダッシュボードは、スイッチのCPUパフォーマンスとデータ伝送速度をシンプルなインターフェースで視覚化し、デバイスやネットワークの問題を迅速に検出し、迅速な支援を提供します。




サードパーティデバイスの互換性と速度適応性
このデバイスのマルチレートポートは、銅線で10/100/1000 Mbps、光ファイバーで100/1000 Mbpsの異なるイーサネット速度でデータを送信することができ、サードパーティデバイスの要件に基づいてイーサネット速度に適応します。レガシーデバイスがスイッチに接続されると、自動交渉を行い、予算が厳しい場合の追加アダプタの必要性を減らします。




最適化されたネットワークパフォーマンス
制御センターまたは他のデバイスへのデータ伝送はリアルタイムで重要であり、QoS(サービスの質)とフローコントロール機能によって保証され、スイッチはデータ伝送を優先し、パフォーマンスを向上させます。

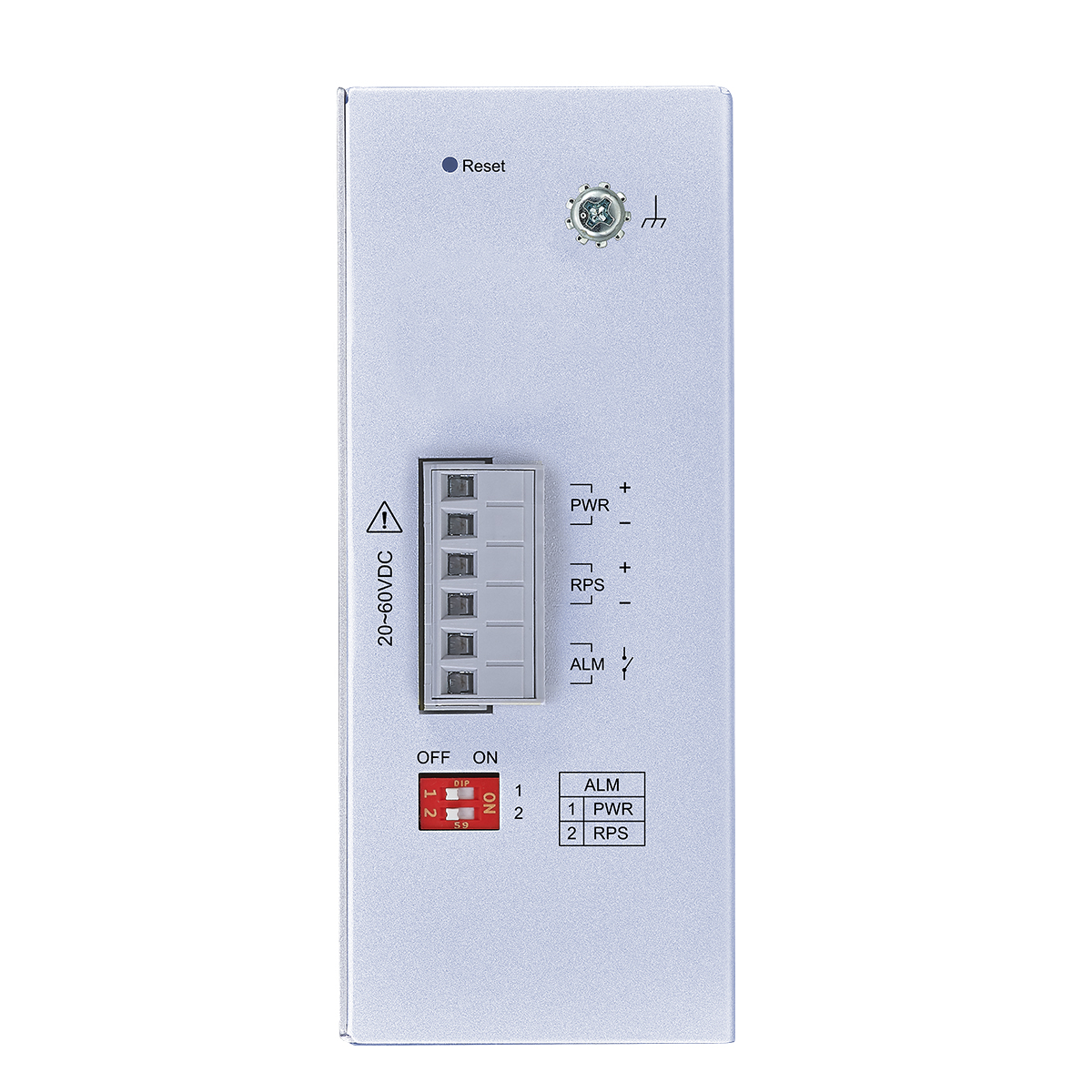

電源障害保護:冗長電源入力およびリレー出力アラーム
電源が継続的に供給されることを保証するために、スイッチは二つの電源に同時に接続できるように設計されており、アラームも備えています。主電源が停止すると、スイッチは自動的に代替電源を使用し、電源障害時に技術者に通知するアラームをトリガーします。




過酷な環境に耐える
このデバイスは産業用グレードのコンポーネントで構成されており、社内でテストされ、CE、FCC、ROHSなどの国際的な市場安全機関によって厳しい環境条件下での信頼性のある操作のために認証されています。過酷な温度(-10℃から60℃ / 14°F~140°F)への強い耐性と干渉への耐性により、さまざまな機械の周囲にある過酷な環境でもこのデバイスは欠陥がありません。




仕様

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX

IEEE 802.3ab

1000BASE-T

IEEE 802.3u

100BASE-FX

IEEE 802.3z

1000BASE-SX/LX

IEEE 802.3

Nway Auto-negotiation

IEEE 802.3x

Flow Control

IEEE 802.1az

Energy Efficient Ethernet (EEE)

IEEE 802.1AB

LLDP

IEEE 802.1D

STP

IEEE 802.1w

RSTP

IEEE 802.1p

Class of Service

IEEE 802.1Q

VLAN tagging

IEEE 802.1X

Port Authentication

Interface

Ports

4 x 10/100/1000BASE-T (RJ45)

2 x 100FX/GbE SFP

DIP Switch

Primary/Redundant Power Voltage Drop Alarm setting

LED Panel

PWR, RPS, ALM, SFP, 1000, LNK/ACT

Power

Input Voltage

Primary inputs: 20~60V DC

Redundant inputs: 20~60V DC

Connection

Teminal Block

Power Consumption

System: 10W

Alarm Relay

One relay output, 1 A @ 24V DC

Mechanical and Environment

Housing

Metal

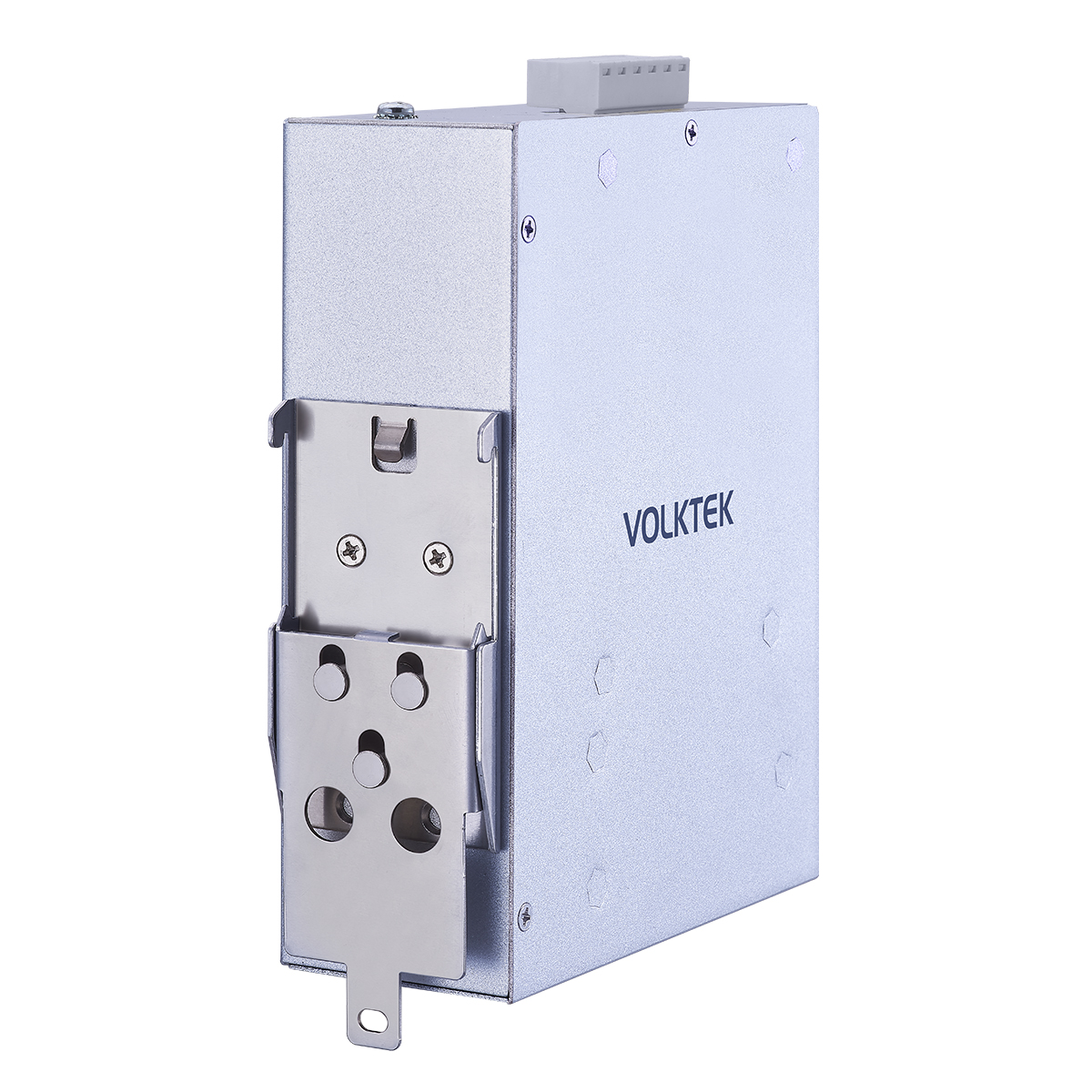

Mounting

DIN-Rail

Operating Temperature

-10°C~60°C (14°F~140°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

430 g (0.95 lb)

Dimension (WxHxD)

50 x 160 x 120 mm ( 1.97 x 6.3 x 4.72 in)



Ordering Information

Model Description
IEN-8424L Lite Managed 4 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Switch



*Specifications subject to change without prior notice.
