IEN-8528PNは、高性能な8ポート10/100 RJ45ダウンリンクおよびアップリンク管理型産業スイッチで、PROFINETプロトコルを使用した自動化環境でのコントローラーとデバイス間の通信を目的としています。SFPポートは、ファストイーサネットおよびギガビットイーサネット速度に適応した、長距離のノイズフリーなファイバー伝送を提供します。PLC、HMI、レガシーデバイスなどの産業機器と併用されます。
このスイッチは、重要なデータパケットの優先順位を付け、通信中のデータ損失を防ぎ、伝送を安定化させるための各種組み込みトラフィック最適化およびネットワークパフォーマンス機能を提供します。トポロジーマップを利用することで、サードパーティデバイスの特定が容易です。このデバイスはサイバーセキュリティ基準に準拠しており、ネットワークの脆弱性から保護し、資産を守ります。
このスイッチは産業グレードのコンポーネントで構成されており、高熱伝導性のIP30アルミニウムケースに収められ、工具や危険からデバイスを保護します。このデバイスはPROFINETパケットを使用して他のデバイスと通信し、産業要件を満たしています。振動、衝撃、自由落下、干渉、および-40℃~75℃ (-40°F~167°F)の温度範囲に耐えるように設計されており、過酷な産業アプリケーションに適しています。信頼性を確保するために、冗長電源と端子ブロック上のアラームリレー接点が、継続的な運用を保証し、電源障害が発生した場合に警告を発します。
事故防止設計
事故発生時において、電磁干渉、静電放電、電源サージ、過電圧、過電流、逆極性に耐えられるよう設計されています。
SFPデジタル診断モニタリング
DDM機能は、SFPのリアルタイムパラメータを監視し、故障を効率的に診断します。ユーザーは、リアルタイムのアラームメッセージとともに、電子メールやリレー出力を通じて自動警告メッセージを受け取ります。
ネットワーク分割と改善されたトラフィック
VLANを使用してネットワークを小さな部分に分割し、別々のブロードキャストドメインに整理することで、トラフィックを制御し、ブロードキャストトラフィックを制限し、ブロードキャストストームを減少させます。同時に、スイッチはGVRPプロトコルを提供し、不要なネットワークトラフィックを排除します。
ネットワーク冗長性
Volktekの産業用スイッチの冗長リングアーキテクチャは、ネットワークの信頼性を高め、ITS、海事、鉱業、製造システムなどの厳しい屋外産業環境におけるセキュアな自動化ネットワークシステムの展開に理想的です。Volktek Xpress Ringでは、Xpress Ring、Dual Xpress Ring、Dual Homingを含むさまざまなリングトポロジーの選択肢があり、迅速な回復時間（<20ms @ 250スイッチ）を実現します。G.8032v2、Ethernet Ring Protection Switching（ERPS）プロトコルは、複数のリングトポロジーにおけるイーサネットトラフィックの保護を提供し、迅速な回復時間（50ms未満）を確保します。
冗長電源システム
電源が継続して供給されることを保証するために、スイッチは標準の産業用端子ブロックを介して二つの電源とアラームに同時に接続できるよう設計されています。一つの電源が停止した場合、スイッチは代替電源から電力を供給し始め、アラームが作動して技術者に通知します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/BASE-T
2 x FX/GbE SFP Slots
1 x RJ45 Console Port

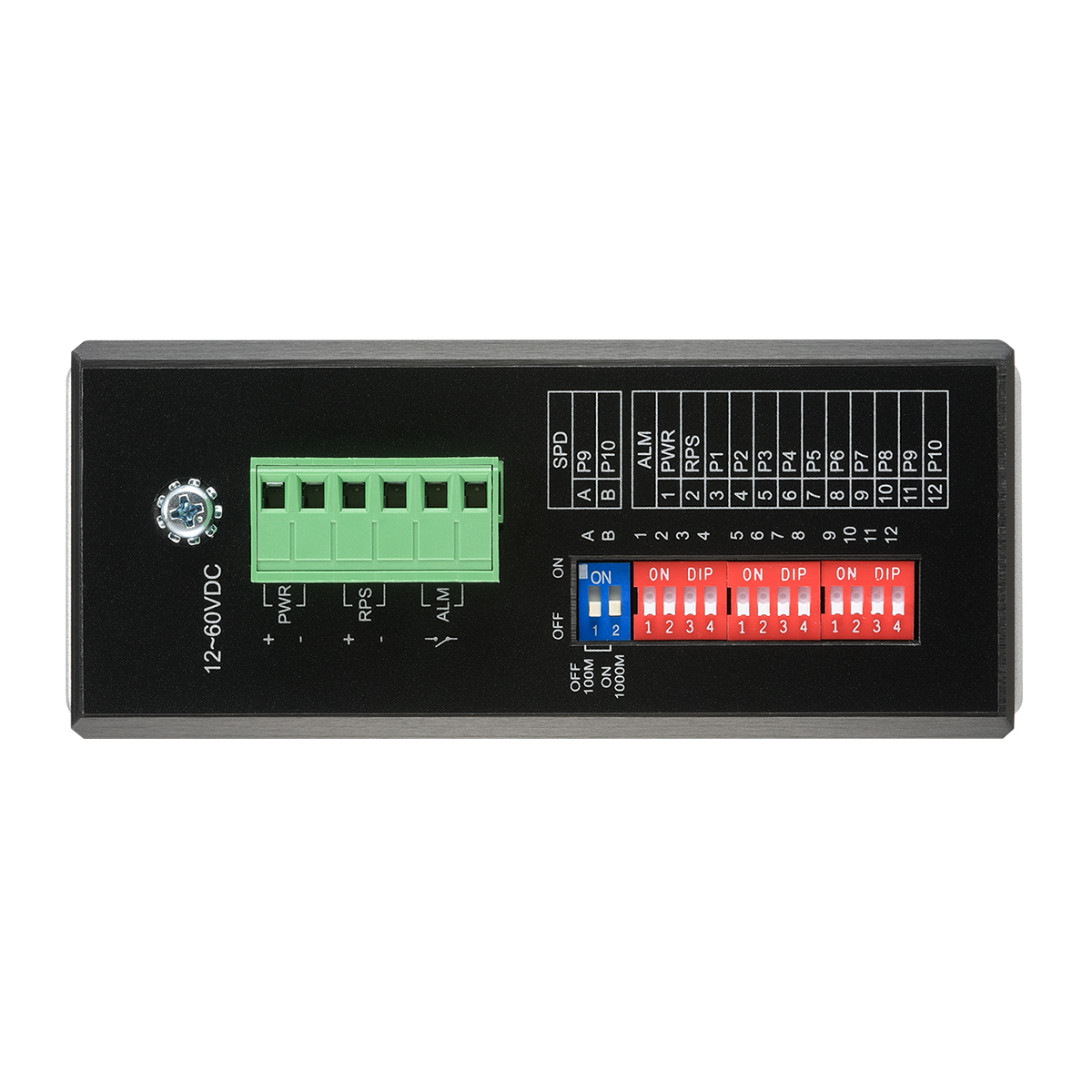

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, LASER ON, 1000, LNK/ACK, OFF LINE,100
Power
Input Voltage
Primary inputs：12~60VDC
Redundant inputs：12~60VDC
Connection
Teminal Block
Power Consumption
System：12W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
780 g (1.7 lb)
Dimension (WxHxD)
50 x 165 x 122.2 mm (1.97 x 6.50 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8528-PN | Managed 8 x 10/100/1000 RJ45 & 2x FX/GbE SFP Industrial Switch, PROFINET Compliance |
*Specifications subject to change without prior notice.
