IEN-8648-PNは、高性能の8ポート10/100/1000 RJ45ダウンリンクと4ポートGbE SFPアップリンクを備えた管理型産業用スイッチで、PROFINETプロトコルを使用して自動化環境内のコントローラーとデバイス間の通信を目的としています。PLC、HMI、レガシーデバイスなどの産業用デバイスと共に使用されます。このスイッチは、重要なデータパケットの優先順位を付け、通信中のデータ損失を防ぎ、伝送を安定させるためのさまざまな内蔵トラフィック最適化機能とネットワーク性能機能を提供します。トポロジーマップを使用して、サードパーティ製デバイスを簡単に識別できます。このデバイスは、サイバーセキュリティ標準に準拠しており、ネットワークの脆弱性から保護し、資産を守ります。このスイッチは、産業用グレードのコンポーネントで構成され、高熱伝導性を持つIP30アルミニウムケースに封入されており、工具や危険からデバイスを保護します。このデバイスはPROFINETパケットを使用して他のデバイスと通信し、産業要件を満たしています。振動、衝撃、自由落下、干渉、および-40℃から75℃（-40°Fから167°F）までの温度に耐えるように設計されており、極端な産業用途に適しています。信頼性を確保するために、冗長電源と端子ブロックのアラームリレー接点が非停止操作を保証し、電源障害時にアラートを発します。
事故防止設計
事故の際に電磁干渉、静電放電、電力サージ、過電圧、過電流、および逆極性に耐えるように設計されています。
SFPデジタル診断モニタリング
DDM機能は、SFPのリアルタイムパラメータを監視して故障を効率的に診断します。ユーザーは、リアルタイムのアラームメッセージと共に、Eメールを通じて自動警告メッセージを受け取ります。
ネットワークセグメンテーションとトラフィック改善
VLANを使用してネットワークを小さな部分に分割し、別々のブロードキャストドメインに整理してトラフィックを制御し、ブロードキャストトラフィックを制限し、ブロードキャストストームを減少させます。同時に、スイッチは不要なネットワークトラフィックを排除するためのGVRPプロトコルを提供します。
ネットワーク冗長性
Volktekの産業用スイッチの冗長リングアーキテクチャはネットワークの信頼性を高め、ITS、海事、鉱業、製造システムなどの厳しい屋外産業環境におけるセキュアな自動化ネットワークシステムの展開に最適です。Volktek Xpress Ringは、Xpress Ring、Dual Xpress Ring、Dual Homingなど、さまざまなリングトポロジーの選択肢を提供し、迅速な回復時間（<20ms @ 250スイッチ）を実現します。G.8032v2、Ethernet Ring Protection Switching (ERPS)プロトコルは、複数のリングトポロジーでのEthernetトラフィックの保護を提供し、迅速な回復時間（50ms未満）を実現します。VLANを使用してネットワークを小さな部分に分割し、別々のブロードキャストドメインに整理してトラフィックを制御し、ブロードキャストトラフィックを制限し、ブロードキャストストームを減少させます。同時に、スイッチは不要なネットワークトラフィックを排除するためのGVRPプロトコルを提供します。
冗長電源システム
電源が継続的に供給されることを保証するために、スイッチは標準の産業用端子ブロックを介して2つの電源とアラームに同時に接続できるように設計されています。一方の電源が停止すると、スイッチは代替の電源から電力を供給し始め、アラームが鳴って技術者にそのイベントを通知します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/1000BASE-T
4 x GbE SFP Slots
1 x RJ45 Console Port

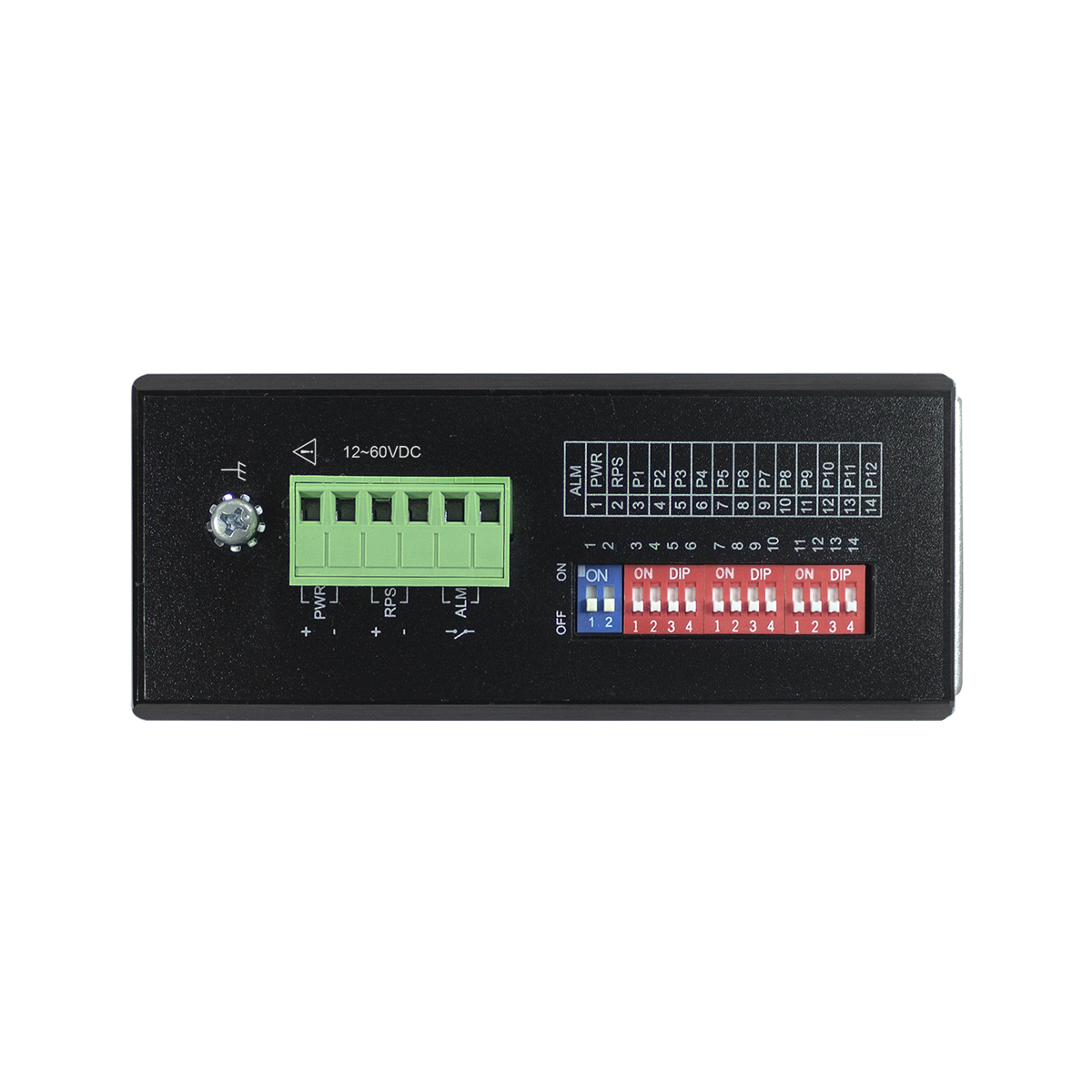

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
Port link alarm reporting
LED Panel
PWR, RPS, ALM, POST, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：12~60VDC
Redundant inputs：12~60VDC
Connection
Teminal Block
Power Consumption
System：18W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

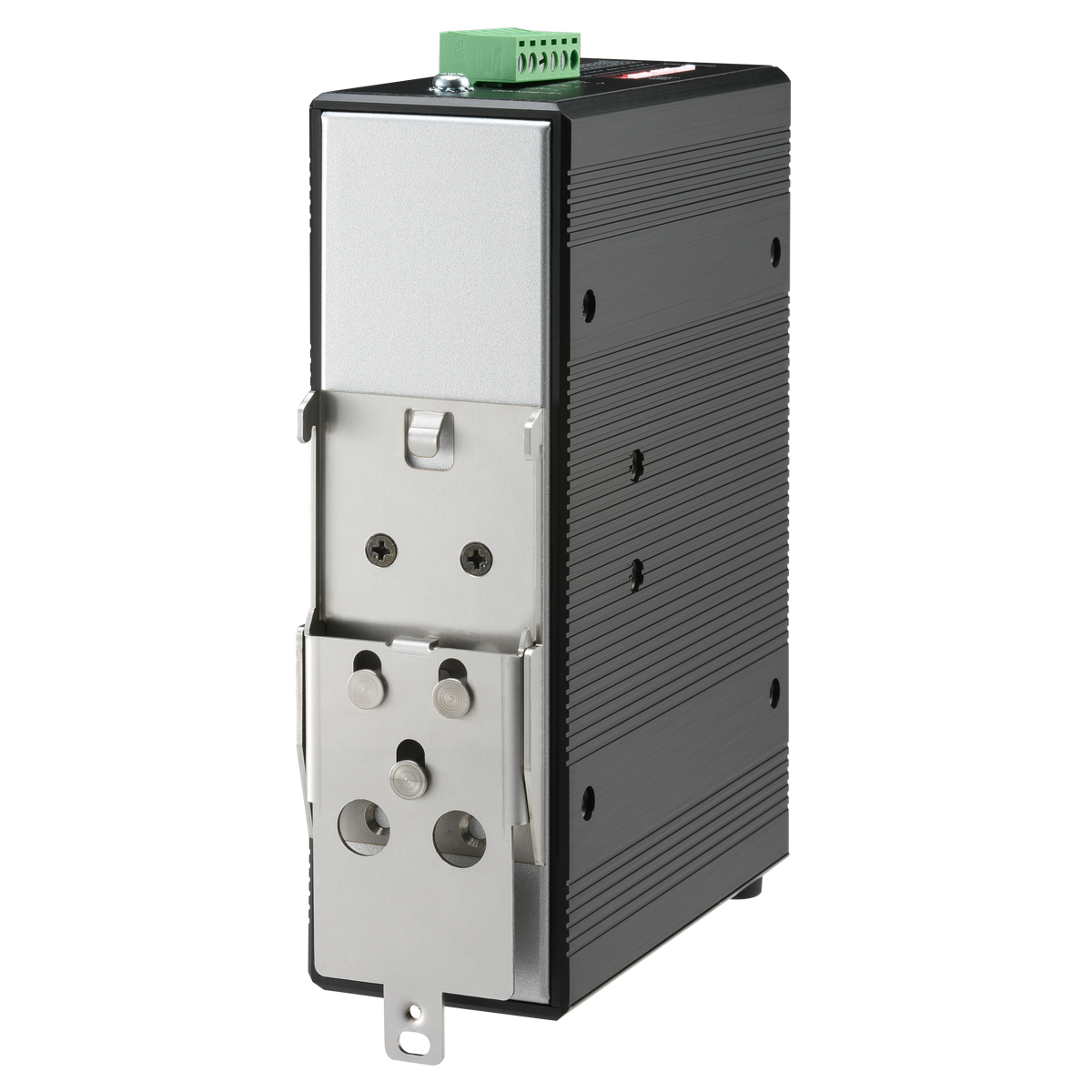

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
860 g (1.9 lb)
Dimension (WxHxD)
50 x 165 x 122.2 mm (1.97 x 6.50 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8648-PN | Managed 8 x 10/100/1000 RJ45 & 4 x GbE SFP Industrial Switch, PROFINET Approval |
*Specifications subject to change without prior notice.
