* ULによる最高動作温度範囲：-40°C～70°C (-40°F～158°F)

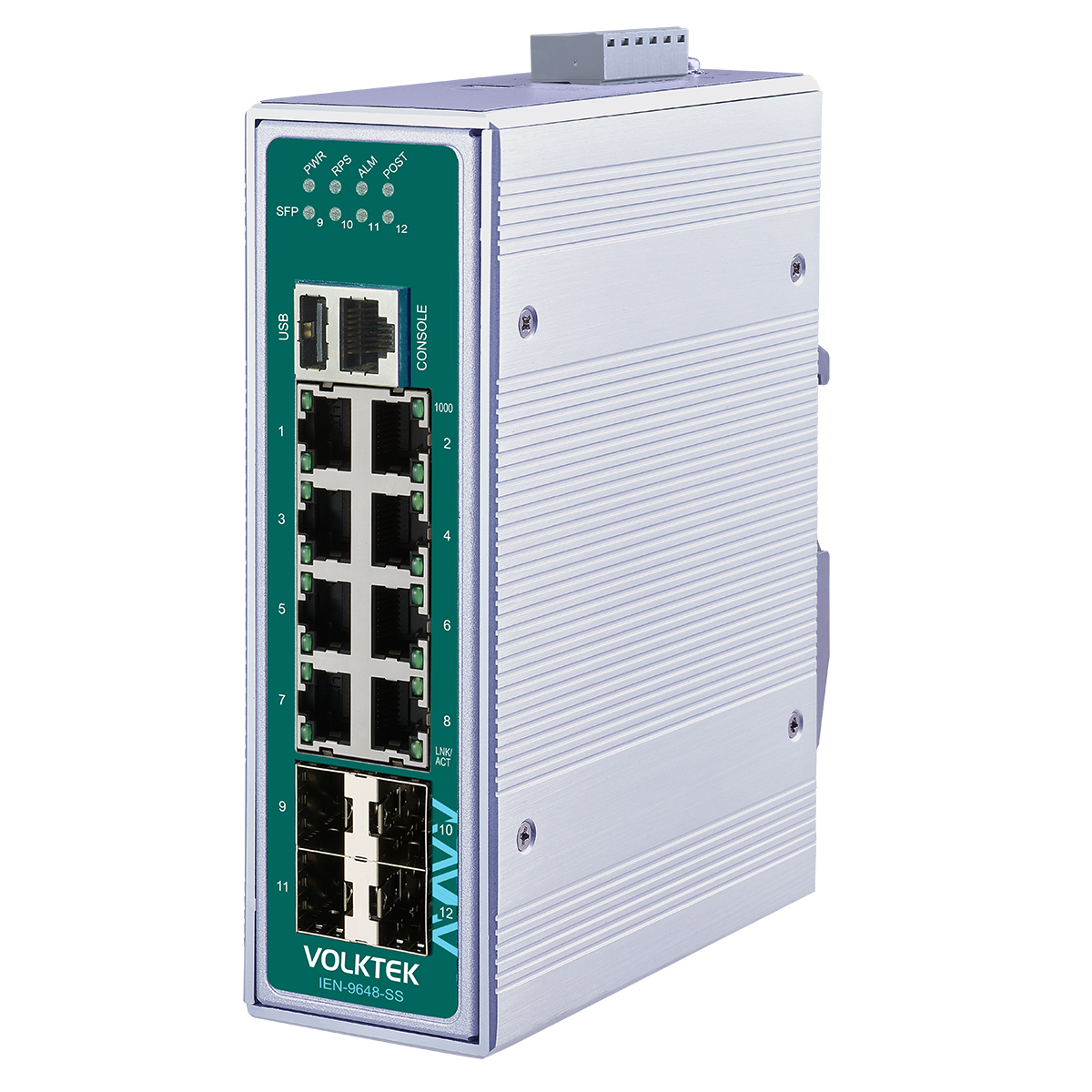

IEN-9648-SSは、8ポート10/100/1000 RJ45ダウンリンクおよび4ポートGbE SFPアップリンクを備えた高性能管理型産業スイッチで、変電所アプリケーションの要件および環境条件を満たすように設計されています。ダウンリンクポートは産業機器やコントローラーに接続され、ファイバーポートはノイズのないギガビットイーサネット伝送を提供し、他のスイッチや制御センターへの迅速で信頼性の高い長距離接続を実現します。すべてのポートで自動交渉が可能で、Modbus TCPを使用して産業用イーサネットアプリケーションでデバイスを簡単に集約できます。
RJ45タイプのコンソールポートは、ネットワークの問題が発生した際に外部ネットワークのトラブルシューティングを可能にします。USBポートは設定ファイルの保存、システムログファイルの保存、ファームウェアのアップグレードを目的としており、ネットワークのダウンタイムと運用コストを削減します。スイッチは、産業アプリケーションを優先し、通信中のデータ損失を防ぎ、安定した伝送を保証するためのさまざまな内蔵トラフィック最適化およびネットワークパフォーマンス機能を提供します。
このスイッチには、サードパーティ製デバイスと互換性のあるトポロジーマップが含まれており、ネットワークの監視を行います。このデバイスはサイバーセキュリティ基準に準拠しており、ネットワークを脆弱性から守り、資産を保護します。
このスイッチは産業グレードのコンポーネントで構築されており、高い熱伝導性を持つIP30アルミニウムケースに封入されて、工具や危険からデバイスを保護します。信頼性を確保するために、冗長電源と端子ブロック上のアラームリレー接点が、停止のない運用を保証し、電源が失われた場合に警告を発します。変電所アプリケーション用に認証されており、振動、衝撃、自由落下、-40℃から75℃（-40°F〜167°F）の温度に耐えるように設計されており、過酷な環境に適しています。
堅牢な電気的および電磁的保護
EMI（電磁干渉）、ESD（静電気放電）、電力サージ、過電圧、過電流、および逆極性に耐えるように設計されています。
ポートベースおよびIEEE 802.1Q VLAN
大規模ネットワークを小規模な部分に分割し、別々のブロードキャストドメインを提供するためのGARP（一般属性登録プロトコル）およびGVRP（一般VLAN登録プロトコル）。
ファームウェア自動バックアップ
プライマリメモリの損失時にセカンダリメモリにファームウェアを自動バックアップし、そこからアクティブ化します。
冗長電源システム
SDR-480P-48電源やIRA-120/IRA-160 DINレール取り付け可能なACからDCへの電源アダプターなど、2つの異なる電源で同時に給電され、電源障害アラームが付いています。
効率的なネットワーク監視と管理
効率的なトラフィック管理と監視のためのSNMP（シンプルネットワーク管理プロトコル）およびRMON（リモートモニタリング）プロトコル。
効率的なトラフィック優先順位付け
優先順位の割り当て、特定のアプリケーションへの専用トラフィックの伝送、重要な通信に適切な帯域幅を割り当てるための効果的なQoS（サービス品質）メカニズム。
迅速なネットワーク回復のための冗長リング
リンク障害をミリ秒単位で検出および回復するためのXpress Ring。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, 1000, LNK/ACT

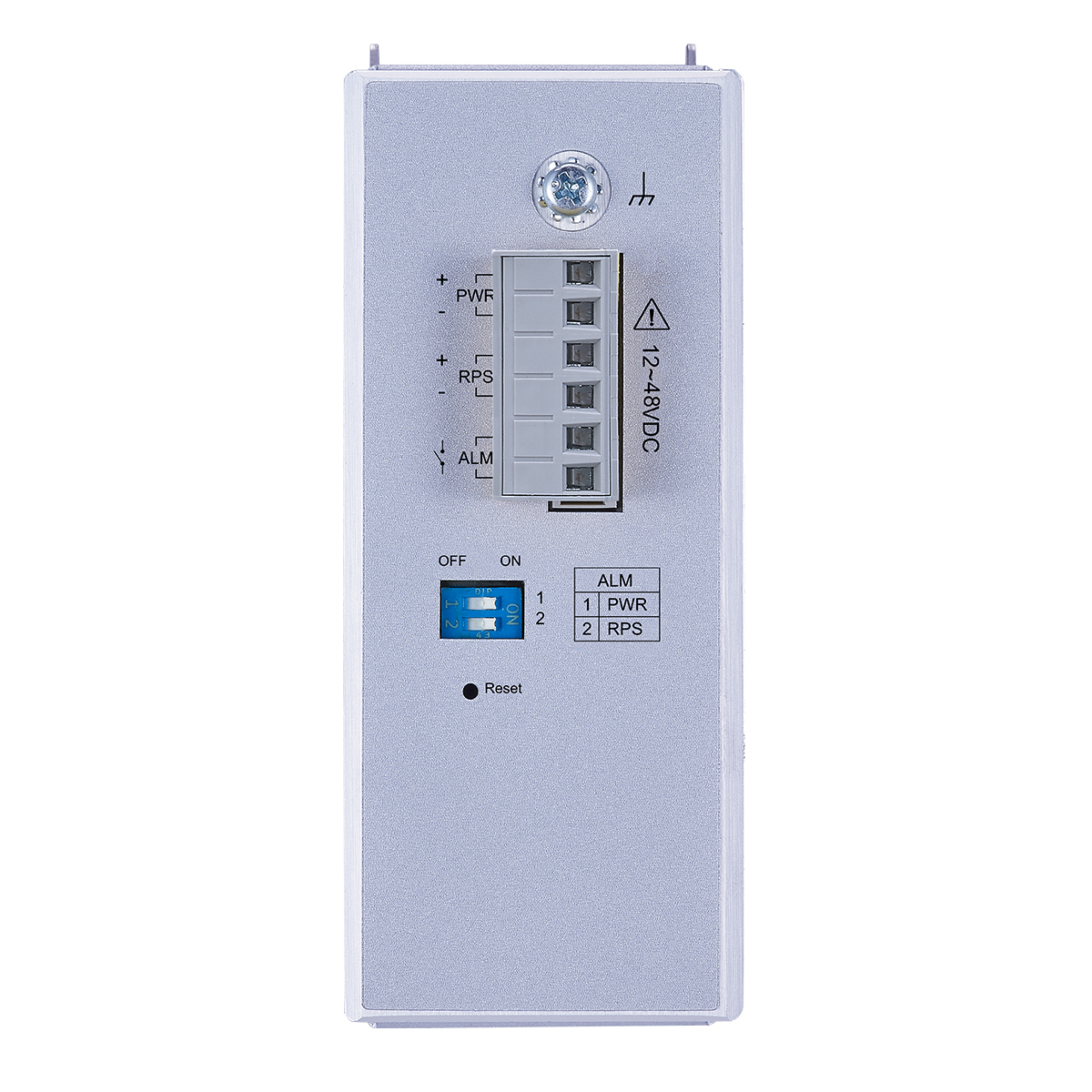

Power
Input Voltage
Primary inputs：12V~48VDC
Redundant inputs：12V~48VDC
Connection
Teminal Block
Power Consumption
System：18W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

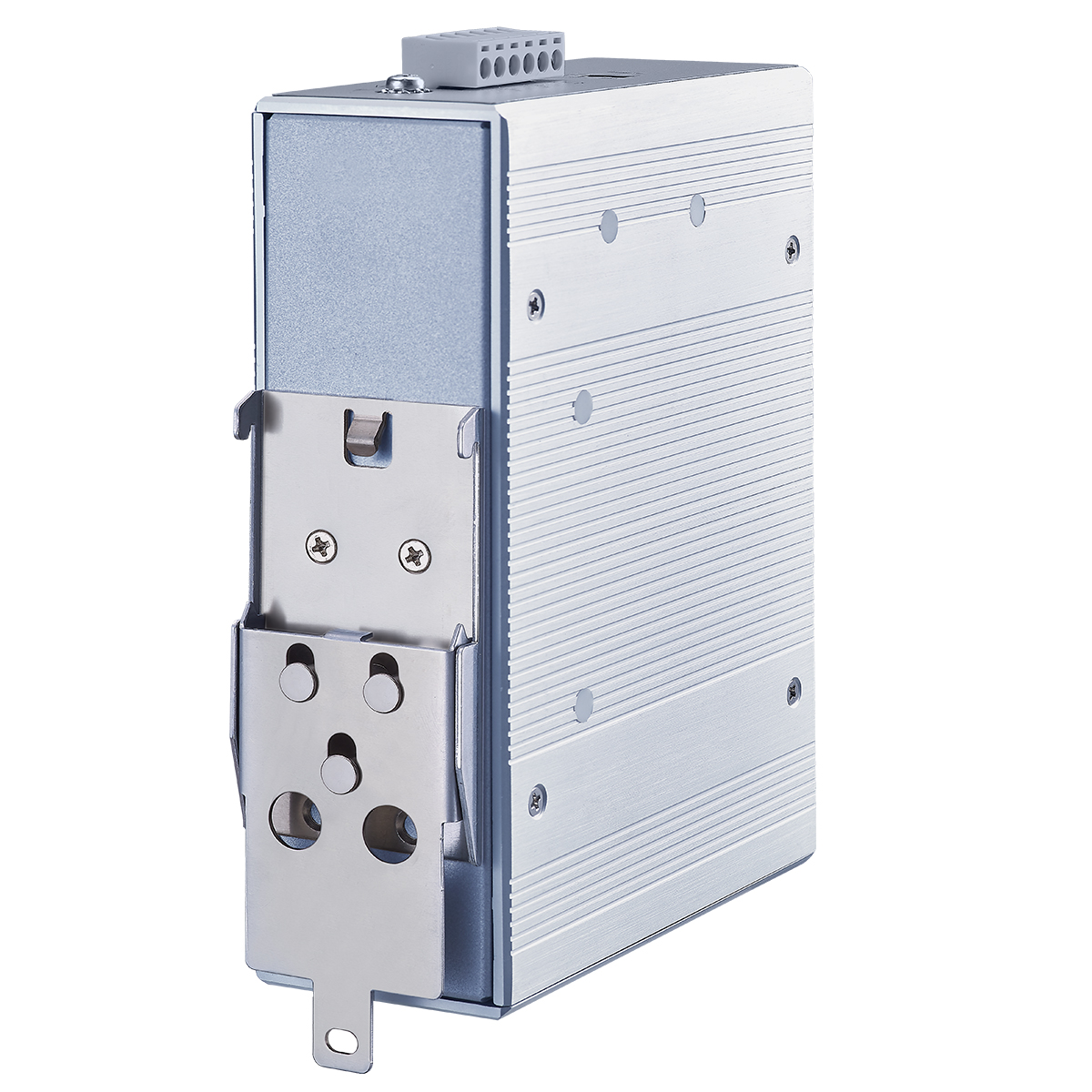

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
955 g (2.1 lb)

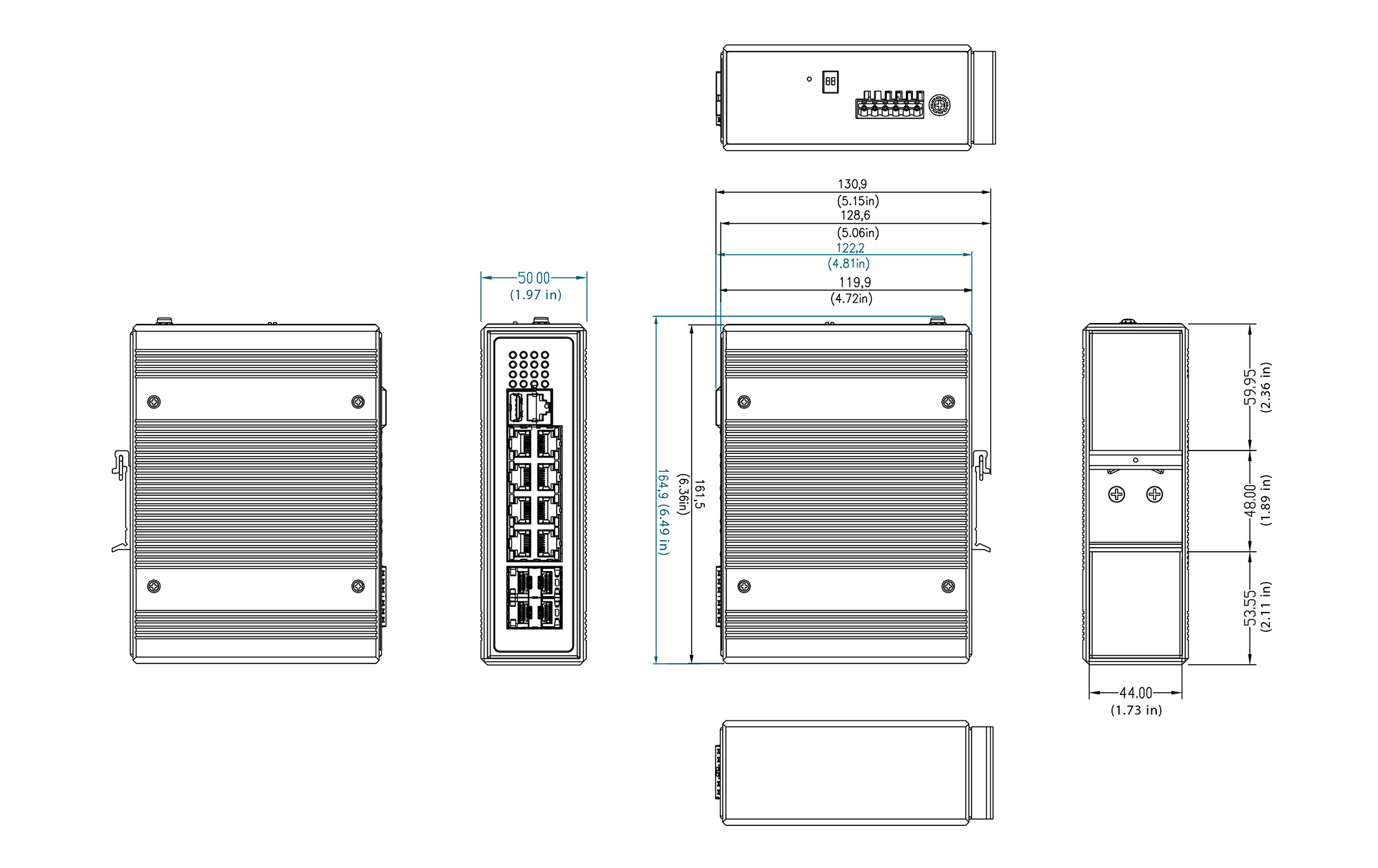

Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-9648-SS | Managed 8 x 10/100/1000 RJ45 & 4 x GbE SFP Industrial Switch, Substation Approval |
*Specifications subject to change without prior notice.
