IEN-9425-SSは、5ポート10/100/1000 RJ45ダウンリンクおよび2ポートGbE SFPダウンリンクを備えた非管理型産業グレードスイッチで、変電所アプリケーションの環境要件および条件を満たすように設計されています。ダウンリンクポートは産業機器やコントローラーに接続され、ファイバーポートはノイズのないギガビットイーサネット伝送を提供し、他のスイッチや制御センターへの迅速で信頼性の高い長距離接続を実現します。
データの安定した伝送を維持するために、デバイスはレート制限とQoS（サービス品質）を使用し、EIP、PROFINET、GOOSEなどのプロトコルを用いて産業アプリケーションを優先します。
このスイッチは産業グレードのコンポーネントで構築されており、高い熱伝導性を持つIP30アルミニウムケースに封入され、工具や危険からデバイスを保護します。変電所アプリケーションでの使用に対して認証を受けており、標準的で安全な通信を実現し、振動、衝撃、自由落下、-40℃から75℃（-40°F〜167°F）の温度に耐えます。
堅牢な電気的および電磁的保護
EMI（電磁干渉）、ESD（静電気放電）、電力サージ、過電圧、過電流、および逆極性に耐えるように設計されています。
冗長電源システム
SDR-480P-48電源やIRA-120/IRA-160 DINレール取り付け可能なACからDCへの電源アダプターなど、2つの異なる電源で同時に給電され、電源障害アラームが付いています。
高度なQoSサポート
重要なアプリケーションへの効率的なデータ伝送のためのQoS（サービス品質）と、事前定義されたレートでのトラフィック制限のためのストームコントロールを提供します。
環境に優しいグリーンイーサネット技術
IEEE 802.3azエネルギー効率の良いイーサネット（EEE）に準拠し、電力消費を自動調整可能なグリーンイーサネット技術を搭載しています。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service
Interface
Ports
5 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots
DIP Switch
Power voltage drop alarm setting (PWR & RPS)
LED Panel
PWR, SFP, 1000, LNK/ACT
Power
Input Voltage
20V~60VDC
Connection
Teminal Block, Mini-DIN
Power Consumption
System: 13W
Alarm Relay
One relay output with current carrying capacity of 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)
Mounting Kit
DIN-Rail, Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
869 g (1.9 lb)

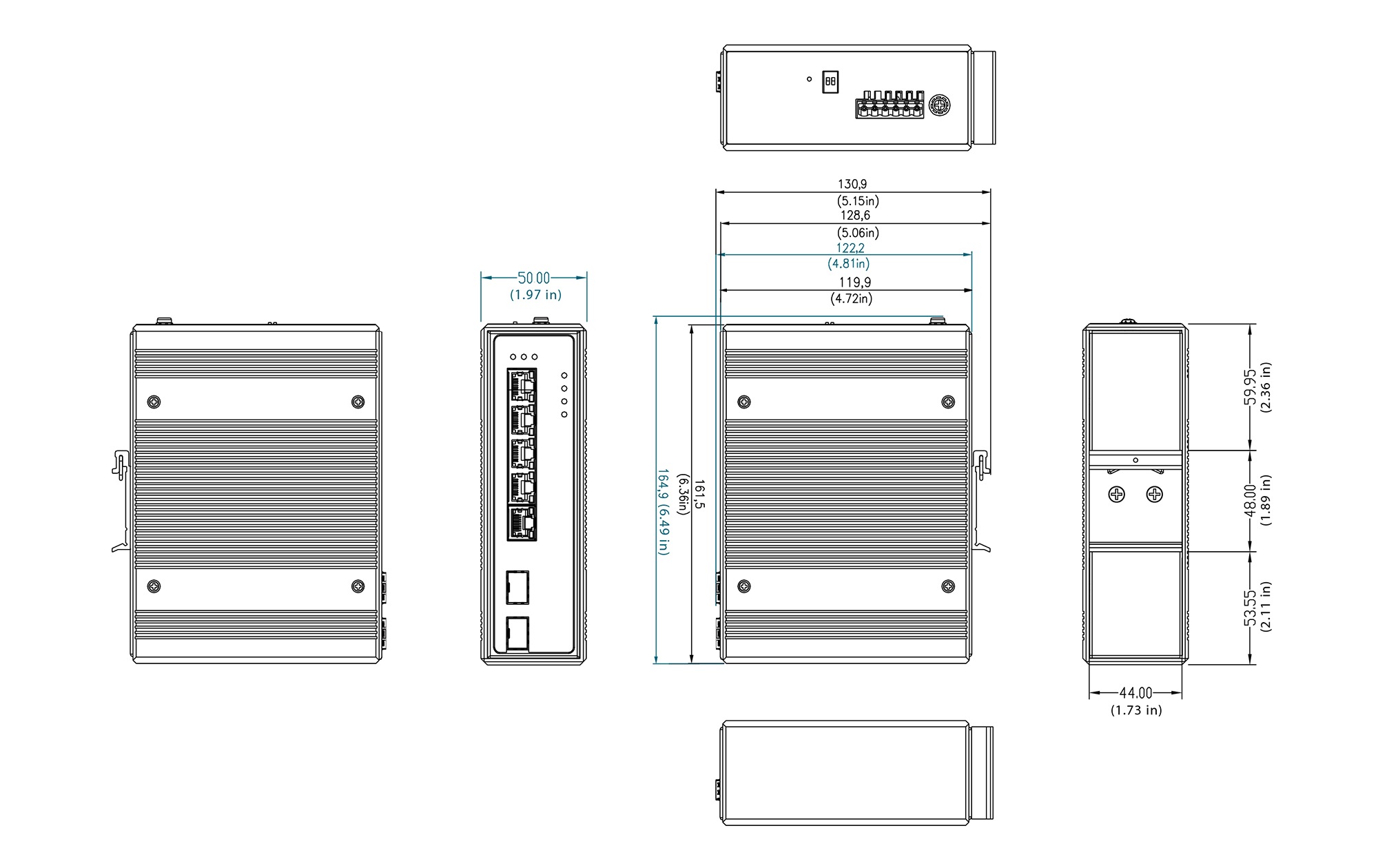

Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-9425-SS | Unmanaged 5 x 10/100/1000 RJ45 & 2 x GbE SFP Industrial Switch, Substation Approval |
*Specifications subject to change without prior notice.
