IEN-9425-RWは、鉄道アプリケーションの熱要件および環境条件を満たすよう設計された、5ポート10/100/1000 RJ45ダウンリンクおよび2ポートGbE SFPアップリンク非管理型産業グレードスイッチです。ダウンリンクポートは産業用デバイスやコントローラーに接続され、ファイバーポートはノイズのないギガビットイーサネット伝送を提供し、他のスイッチや制御センターへの迅速で信頼性の高い長距離接続を可能にします。
データの安定した伝送を維持するために、このデバイスはレート制限とQoS（Quality of Service）を使用し、EIP、PROFINET、GOOSEなどのプロトコルを利用する産業アプリケーションに優先順位を付与します。
このスイッチは産業グレードのコンポーネントで構成されており、ツールや危険からデバイスを保護するために高熱伝導性のIP30アルミケースに収められています。鉄道アプリケーションでの使用が認証されており、標準的かつ安全な通信を実装し、振動、衝撃、自由落下、-40℃〜75℃（-40°F〜167°F）の温度に耐えます。
堅牢な電気および電磁的保護
EMI（電磁干渉）、ESD（静電気放電）、電源サージ、過電圧、過電流、逆接続に耐えるように設計されています。
高度なQoSサポート
ミッションクリティカルなアプリケーションへの効率的なデータ伝送のためのQoS（Quality of Service）と、定義されたレートでのトラフィック制限のためのストームコントロール。
エコフレンドリーなグリーンイーサネット技術
IEEE 802.3azエネルギー効率の良いイーサネット（EEE）に準拠したグリーンイーサネット技術で、電力消費を自動調整可能。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1p
Class of Service

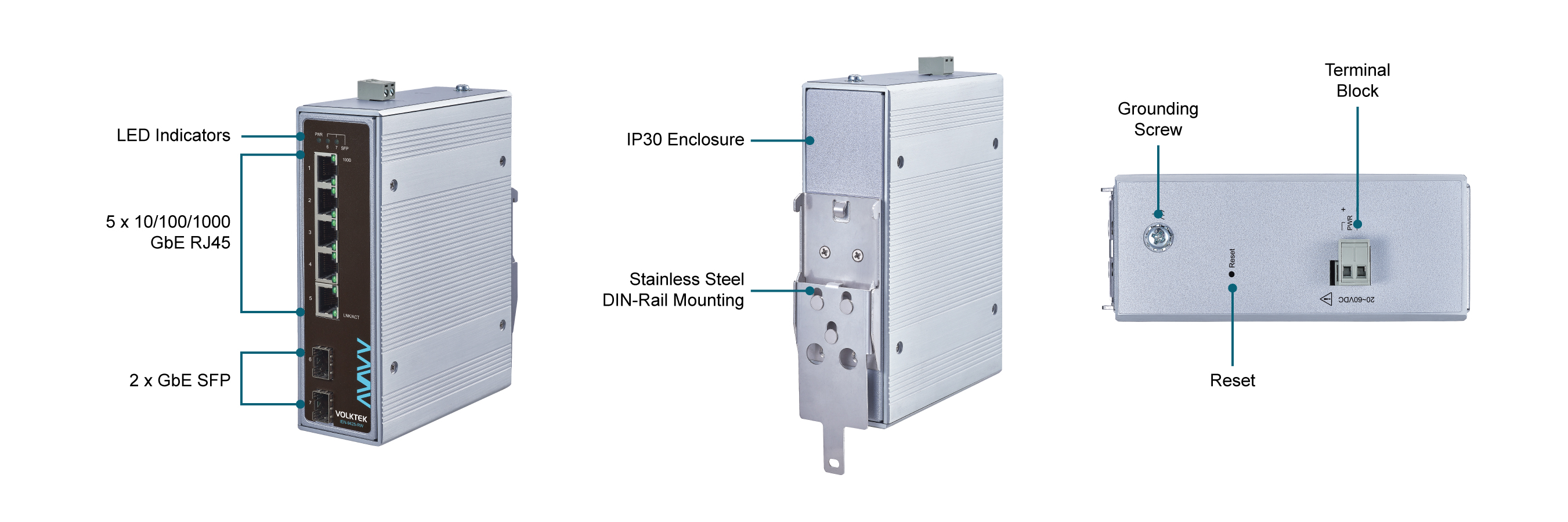

Interface
Ports
5 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots
DIP Switch
Power voltage drop alarm setting (PWR & RPS)
LED Panel
PWR, SFP, 1000, LNK/ACT
Power
Input Voltage
20V~60VDC

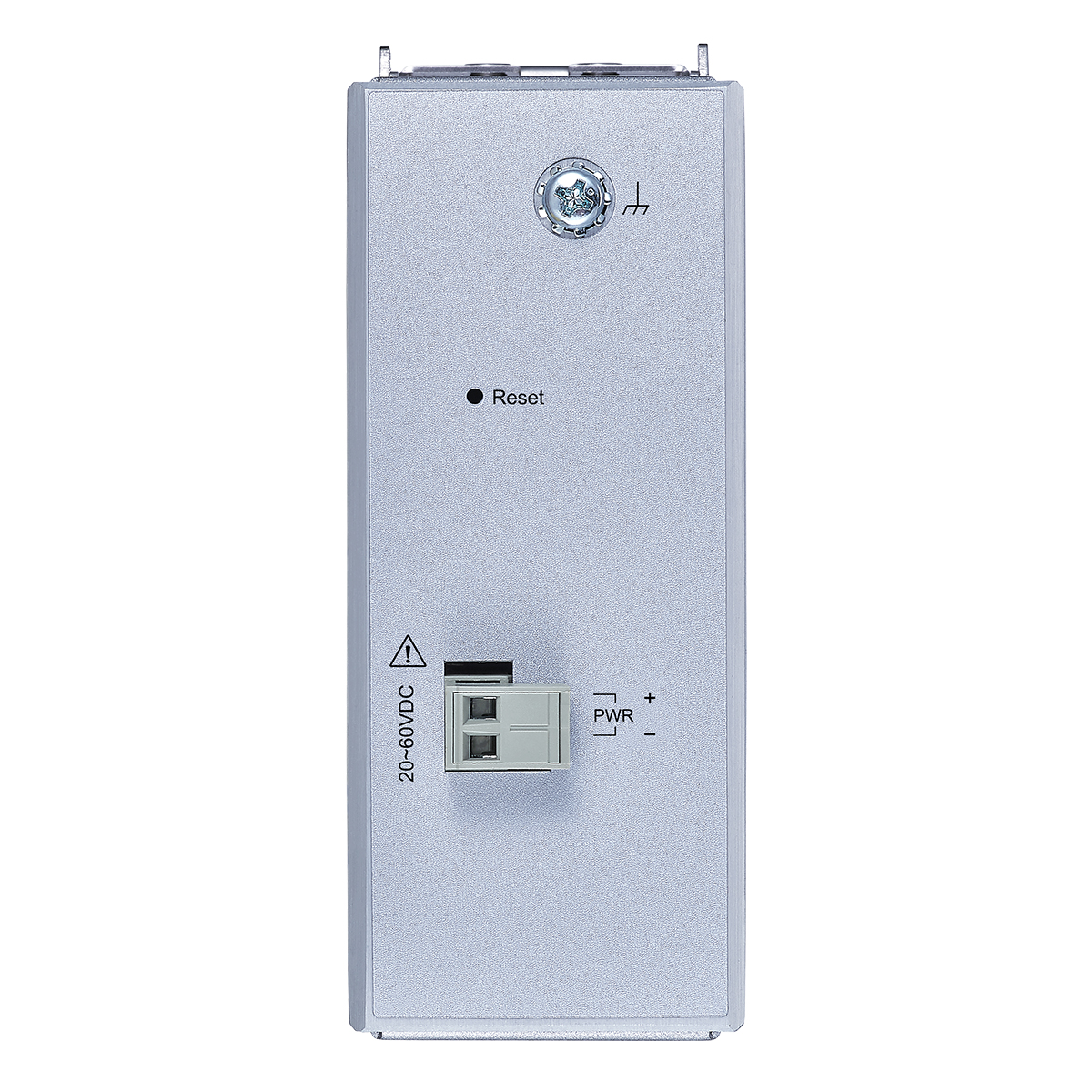

Connection
Teminal Block, Mini-DIN
Power Consumption
System: 13W
Alarm Relay
One relay output with current carrying capacity of 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)

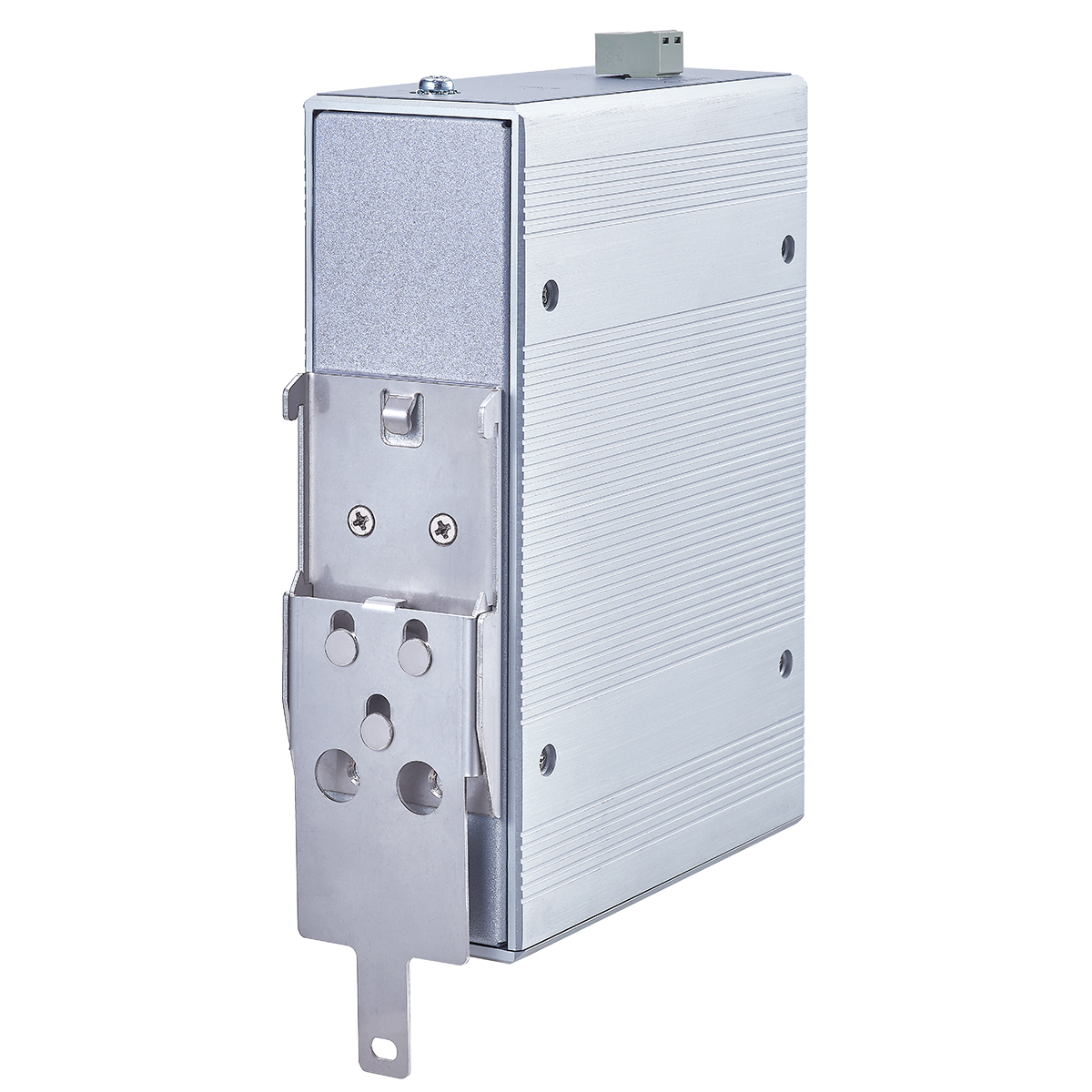

Mounting Kit
DIN-Rail, Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
869 g (1.9 lb)

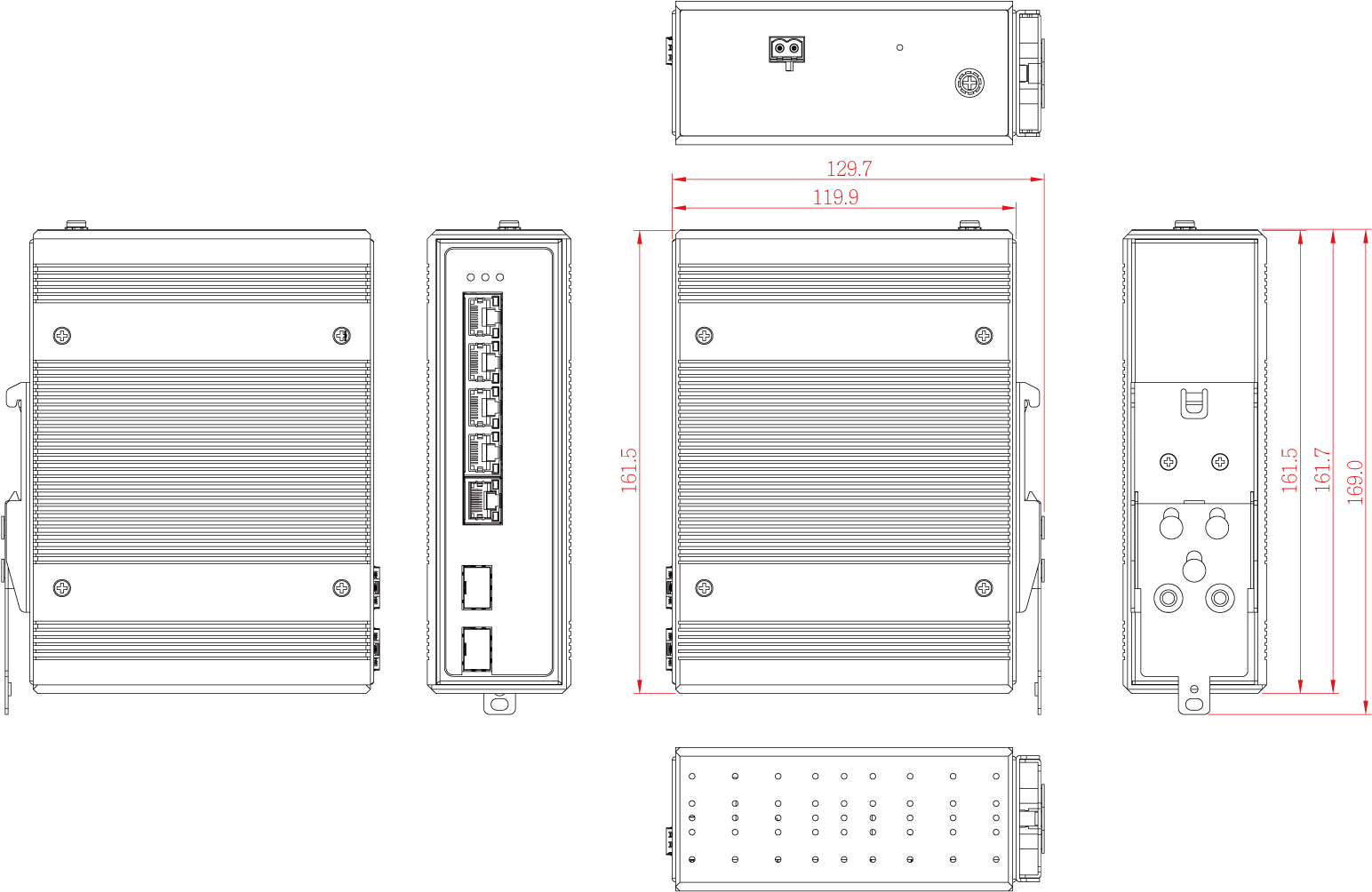

Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-9425-RW | Unmanaged 5 x 10/100/1000 RJ45 & 2 x GbE SFP Industrial Switch, Railway Approval |
*Specifications subject to change without prior notice.
