INS-8408AMは、オートメーション環境におけるコントローラーとデバイス間の通信のための、管理されていない8ポートの10/100/1000 RJ45ダウンリンク産業用スイッチです。このデバイスは、マルチアクスロボットやその周辺機器（PLC、HMI、レガシーデバイスなど）とともに使用できます。また、すべてのポートでオートネゴシエーション機能を提供し、産業用イーサネットアプリケーションでデバイスを簡単に統合できます。
このスイッチは、重要な産業データパケットを優先し、通信中のデータ損失を防ぎ、安定した伝送を実現するためのさまざまな組み込みトラフィック最適化およびネットワーク性能機能を提供します。
このスイッチは産業グレードのコンポーネントで構成されており、工具や危険からデバイスを保護するためにIP30メタルケースに収められています。このデバイスは、海洋用途での安全な使用のためにDNV GLの認証を取得しています。振動、衝撃、自由落下、干渉、-40℃〜75℃（-40°F〜167°F）の温度範囲に耐えるように設計されており、過酷な産業環境に適しています。
産業用海洋アプリケーションにおける安全性と高性能
このデバイスは、産業用および海洋アプリケーションに特有の厳しい条件下での安全な使用を目的としてテストおよび認証されており、EMI（電磁干渉）、ESD（静電気放電）、電力サージ、過電圧、過電流、逆接続を耐えるよう設計されています。以下の基準を満たしています：
衝撃（IEC 60068-2-27） | 自由落下（IEC 60068-2-32） | 振動（IEC 60068-2-6） | DNVGL-CS-0339:2016 | DNVGL-RU-SHIP-Pt4Ch9:2018 | IEC-60945, IACS E10（Rev.6 2014） | LR認証環境カテゴリENV1、ENV2、およびENV3
帯域幅の最適化
IEEE802.1p Quality of Service（QoS）をサポートする2つのビジネスポート（ポート1、2）が内蔵されており、帯域幅の利用を向上させ、重要なアプリケーションに時間敏感なデータを効率的に配信できるようにします。特に高トラフィック時に接続されているビジネスポートがある場合でも効果的です。
時間効率の良い設置
すべてのポートにオートMDI/MDIX（媒体依存インターフェース/MDIクロスオーバー）を搭載しており、スイッチを接続するだけで自動的に通信が開始されます。
エコフレンドリーなグリーンイーサネット設計
このエコフレンドリーな設計により、スイッチは低データ活動期間中に消費電力を自動的に調整し、エネルギーを節約します。これにより運用コストを削減し、地球を保護することにも寄与します。
冗長電源システム

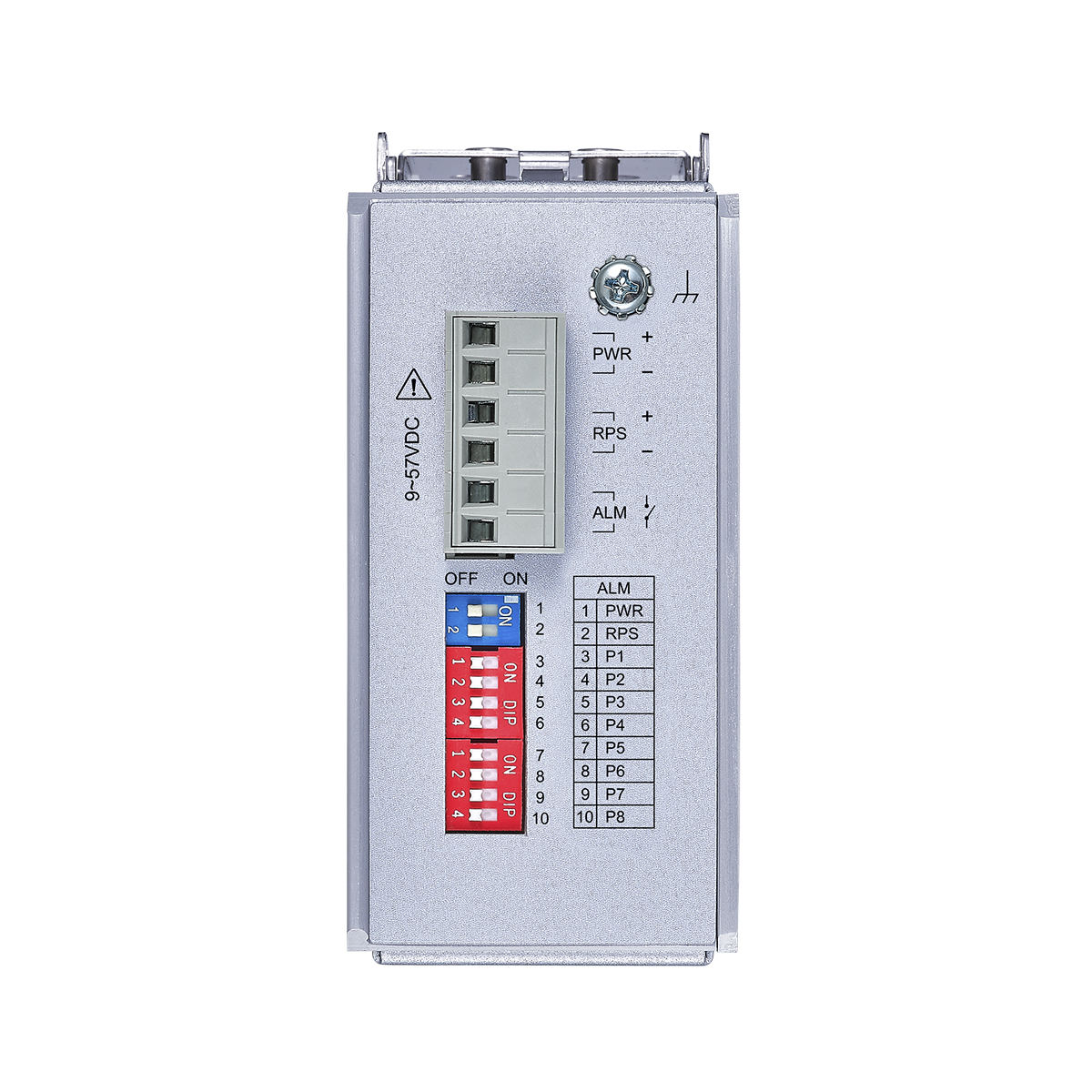

電源が継続的に供給されることを保証するために、スイッチは標準的な産業用端子ブロックを通じて2つの電源とアラームに同時に接続できるように設計されています。一方の電源が停止した場合、スイッチは代替の電源から電力を供給し、アラームが作動して技術者に通知します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE802.3az
Energy Efficient Ethernet (EEE)
Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
Connectors
Terminal Block
DIP Switch
PWR, RPS, ALM, 1000, LNK/ACT
Power
Primary/Redundant inputs
24VDC
Connection
Teminal Block
Power Consumption
5W (Max)
ESD protection
8KV / 15KV
Surge protection
3KV / 6KV (RJ45 Ports Line to ground)
Reverse Polarity
Present
Overload current
Present
Mechanical and Environment
Housing
Aluminum, IP30 protection

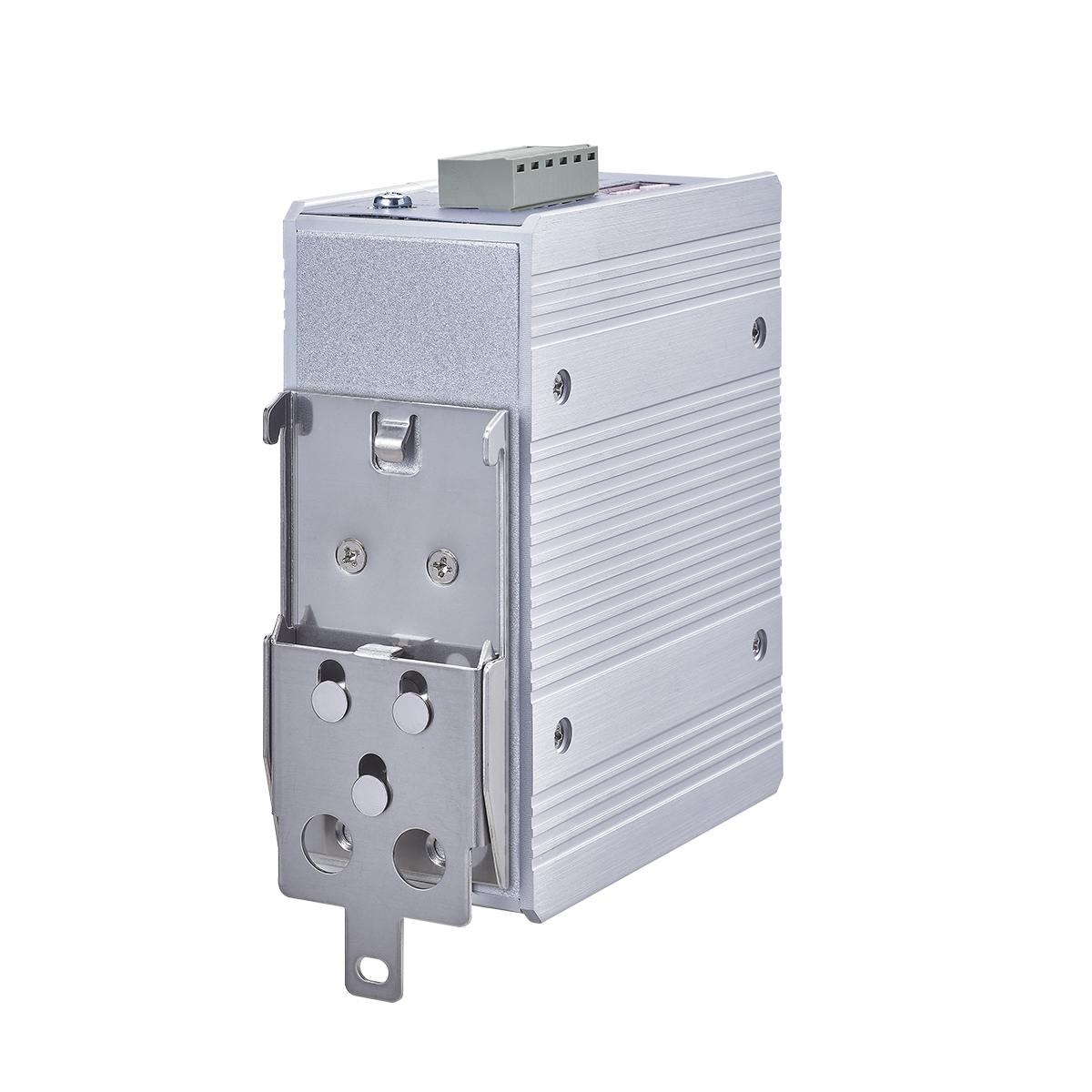

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
590 g (1.3 lb)
Dimension (WxHxD)
50 x 121.4 x 100 mm (1.97 x 4.78 x 3.94 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8408AM | Unmanaged 8 x 10/100/1000 RJ45 Industrial Switch, DNV GL Marine Approval |
*Specifications subject to change without prior notice.
