INS-8608Aは、高性能な8ポート10/100/1000 RJ45ダウンリンク管理型産業用スイッチで、オートメーション環境におけるコントローラーとデバイス間の通信を目的としています。マルチアクスロボットやPLC、HMI、レガシーデバイスなどの周辺機器と併用されます。すべてのポートでオートネゴシエーションとModbus TCPを提供し、産業用イーサネットアプリケーションでのデバイス統合を容易にします。
RJ45タイプのコンソールポートは、ネットワークのトラブルシューティングを行うためのアウトバウンド接続を提供します。USBポートはファームウェアのアップグレードをサポートし、設定を安全に保ち、ログファイルをダウンロードしてオフラインでネットワークの状況を管理します。スイッチは、ストーム制御、フロー制御、QoSを用いてトラフィックを最適化し、産業用データパケットを優先し、通信中のデータ損失を防ぎ、安定した伝送を実現します。ネットワークを可視化するトポロジーマップを持ち、サイバーセキュリティ基準に準拠してネットワークを脆弱性から保護します。
このスイッチは産業用グレードのコンポーネントで構成されており、高い熱伝導率を持つIP30アルミニウムケースに封入されているため、工具や危険からデバイスを保護します。振動、衝撃、自由落下、干渉、-40℃〜75℃（-40°F〜167°F）の温度範囲に耐えるように設計されており、極限の産業用アプリケーションに適しています。信頼性を確保するために、冗長電源と端子台上のアラームリレー接点がノンストップでの運用を保証し、電源障害が発生した場合にはアラートを発信します。
堅牢な電気および電磁保護
EMI（電磁干渉）、ESD（静電放電）、電力サージ、過電圧、過電流、逆極性に耐えるように設計されています。
ポートベースおよびIEEE 802.1Q VLAN
大規模ネットワークを小さな部分に分割し、別々のブロードキャストドメインを作成するためのGARP（汎用属性登録プロトコル）およびGVRP（汎用VLAN登録プロトコル）をサポートしています。
ファームウェア自動バックアップ
ファームウェアを二次メモリに自動バックアップし、一次メモリの損失時にそこから起動します。
冗長電源システム
異なる2つの電源（例：SDR-480P-48電源供給装置とIRA-120/IRA-160 DINレール取り付け型ACからDCへの電源アダプタ）で同時に電源供給し、電源障害アラームを搭載しています。
効率的なネットワーク監視および管理
効率的なトラフィック管理および監視のためのSNMP（シンプルネットワーク管理プロトコル）およびRMON（リモートモニタリング）プロトコルをサポートしています。
効率的なトラフィックの優先順位付け
優先順位の割り当て、特定のアプリケーションへの専用トラフィックの送信、ミッションクリティカルな通信への適切な帯域幅の割り当てのための効果的なQoSメカニズムを提供します。
高速回復のための冗長リング
ミリ秒単位でのリンク障害の迅速な検出と回復のためのXpress Ring、ERPS（イーサネットリング保護スイッチング）、デュアルホーミング、LACP（リンク集約制御プロトコル）、およびRSTP（迅速スパニングツリープロトコル）による継続的で一貫した運用を提供します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/1000BASE-T (RJ45)
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：12~60VDC
Redundant inputs：12~60VDC

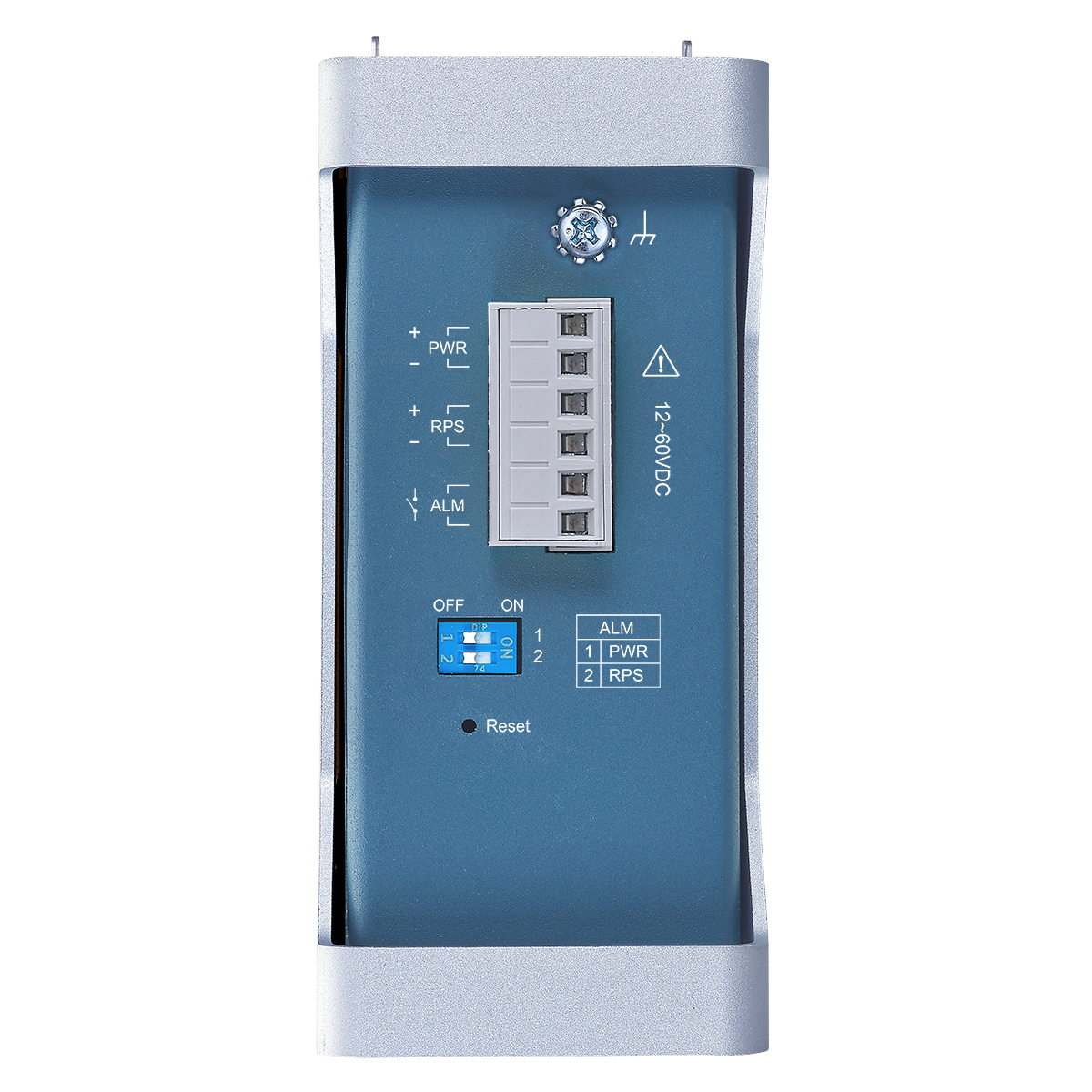

Connection
Teminal Block
Power Consumption
System：15W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

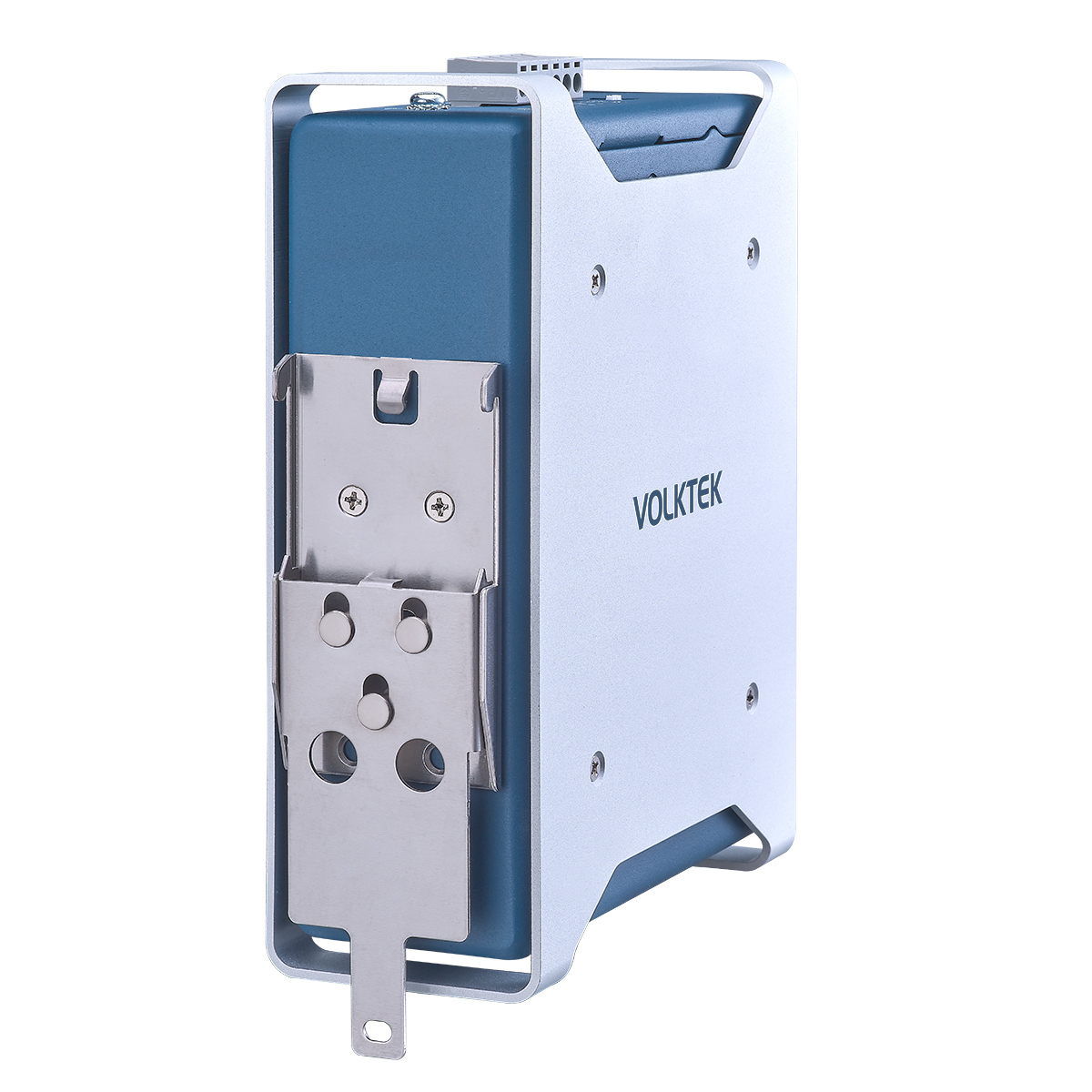

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
935 g (2.0 lb)
Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| IEN-8608A | Managed 8 x 10/100/1000 RJ45 Switch |
*Specifications subject to change without prior notice.
