INS-8624は、高性能の4ポート10/100/1000 RJ45ダウンリンクと、2ポートのマルチレートFX/GbE SFPアップリンクを備えた管理型産業用スイッチで、オートメーション環境におけるコントローラーとデバイス間の通信を目的としています。SFPポートは、ファーストおよびギガビットイーサネット速度に適応する長距離でノイズのないファイバートランスミッションを提供します。これは、マルチアクスロボットやPLC、HMI、レガシーデバイスなどの周辺機器とともに使用されます。すべてのポートでオートネゴシエーションを提供し、Modbus TCPを使用して、産業用イーサネットアプリケーションでデバイスを簡単に集約します。
このスイッチは、ストーム制御、フロー制御、QoSを使用してトラフィックを最適化し、産業データパケットを優先し、通信中のデータ損失を防ぎ、安定した伝送を提供します。ネットワークを可視化するトポロジーマップがあり、サイバーセキュリティ基準に準拠してネットワークを脆弱性から保護します。
このスイッチは、産業用グレードのコンポーネントで構成されており、高い熱伝導性を持つIP30アルミケースに封入されており、デバイスを工具や危険から保護します。振動、衝撃、自由落下、干渉、および-40℃~75℃ (-40°F~167°F)の温度に耐えるように設計されており、過酷な産業用アプリケーションに適しています。信頼性を確保するために、冗長電源供給と端子ブロック上のアラームリレー接点が非停止操作を保証し、電源障害が発生した場合に警告を発します。
堅牢な電気的および電磁的保護
EMI（電磁干渉）、ESD（静電気放電）、電源サージ、過電圧、過電流、および逆極性に耐えるように設計されています。
冗長電源システム
SDR-480P-48電源供給およびIRA-120/IRA-160 DINレール取り付け可能なACからDCへの電源アダプターなど、2つの異なる電源で同時に供電され、電源障害アラームがあります。
デュアルSFPポートによるファイバー接続
ファイバーベースのデイジーチェーントポロジーの将来の拡張のためのデュアルギガビットSFPスロット。
ポートベースおよびIEEE 802.1Q VLAN
大規模ネットワークを小さな部分に分割し、別々のブロードキャストドメインを作成するためのGARP（一般属性登録プロトコル）およびGVRP（一般VLAN登録プロトコル）。
効率的なトラフィックの優先順位付け
特定のアプリケーションへの専用トラフィックの伝送と、重要な通信に適切な帯域幅を割り当てるための効果的なQoSメカニズム。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication

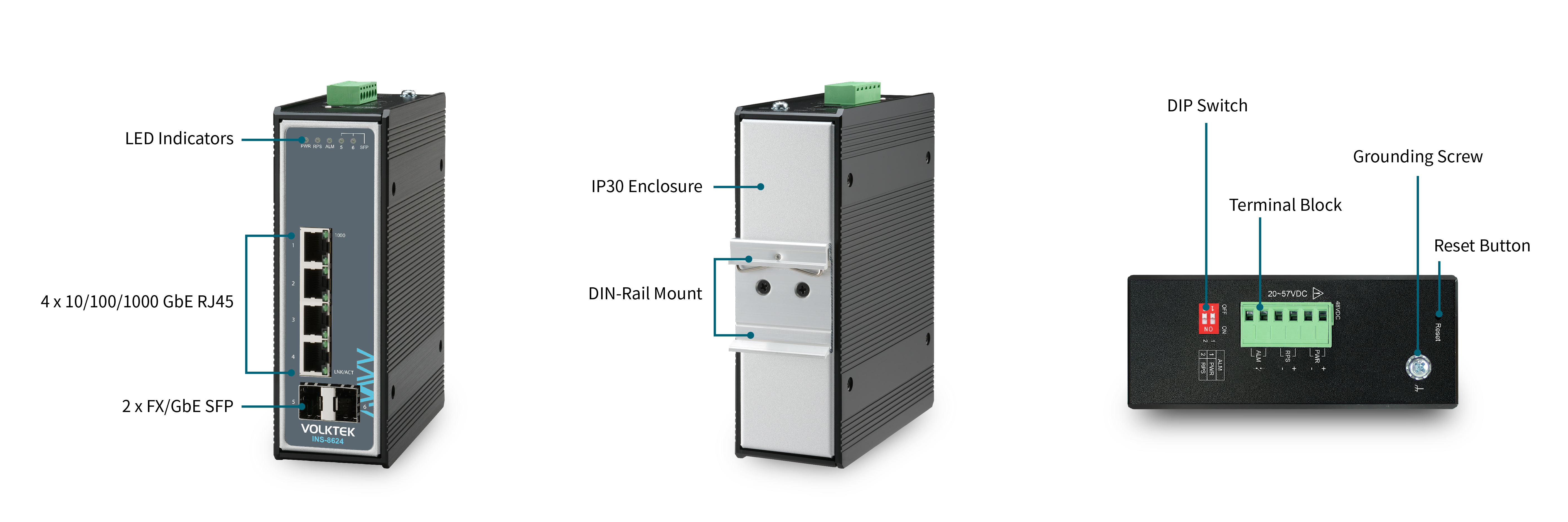

Interface
Ports
4 x 10/100/1000BASE-T (RJ45)
2 x GbE SFP Slots

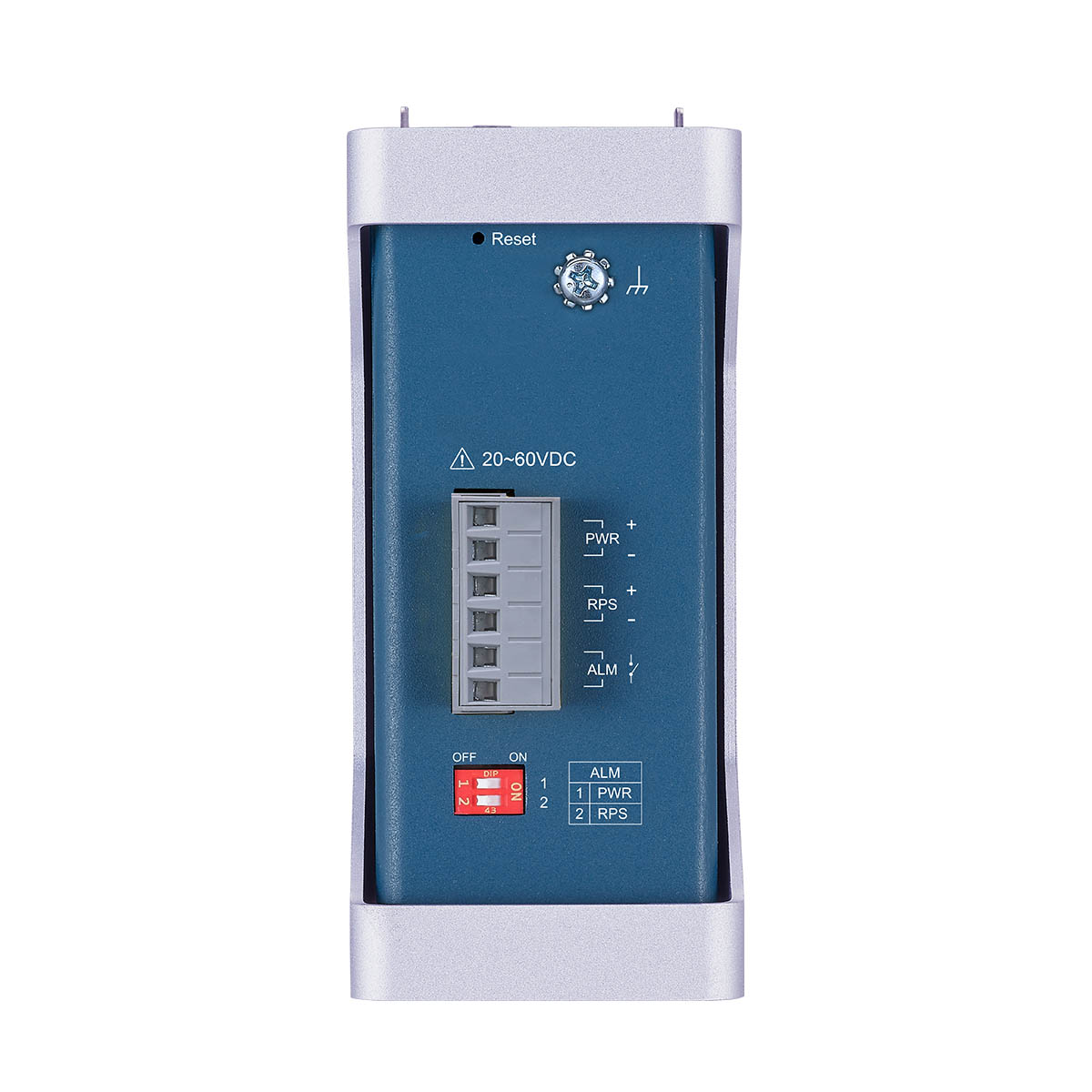

DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs：20~57VDC
Redundant inputs：20~57VDC
Connection
Teminal Block
Power Consumption
System：10W
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
725 g (1.6 lb)
Dimension (WxHxD)
50 x 164.9 x 122.2 mm (1.97 x 6.49 x 4.81 in)
Ordering Information
| Model | Description |
|---|---|
| INS-8624 | Managed 4 x 10/100/1000 RJ45 & 2 x FX/GbE SFP Switch |
*Specifications subject to change without prior notice.
